Презентация, доклад тема: Виды чертежей.
Содержание
- 1. Презентация тема: Виды чертежей.
- 2. НАИМЕНОВАНИЕ ИЗОБРАЖЕНИЙ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ
- 3. Слайд 3
- 4. ПЛАН ЗДАНИЯ- это изображение на горизонтальной плоскости,
- 5. Слайд 5
- 6. ОБРАЗОВАНИЕ ГОРИЗОНТАЛЬНОГО РАЗРЕЗА (ПЛАНА) ЗДАНИЯ
- 7. Слайд 7
- 8. Слайд 8
- 9. РАЗРЕЗ ЗДАНИЯРазрезы зданий вертикальными плоскостями могут быть
- 10. Слайд 10
- 11. ФАСАД ЗДАНИЯ- это вид здания спереди или
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15

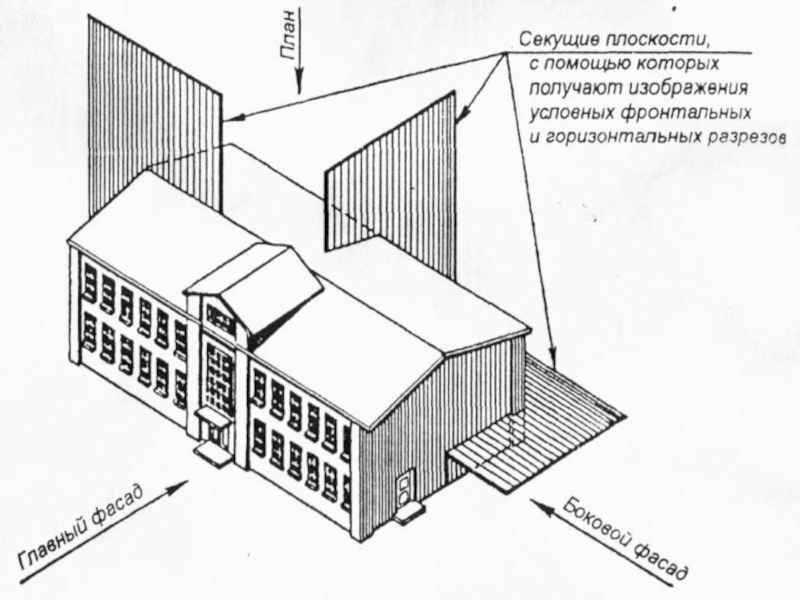

НАИМЕНОВАНИЕ ИЗОБРАЖЕНИЙ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

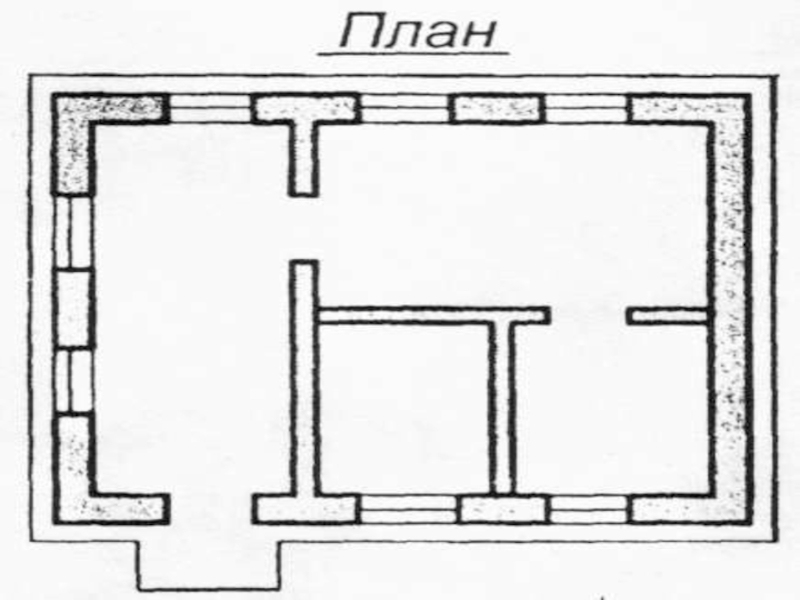

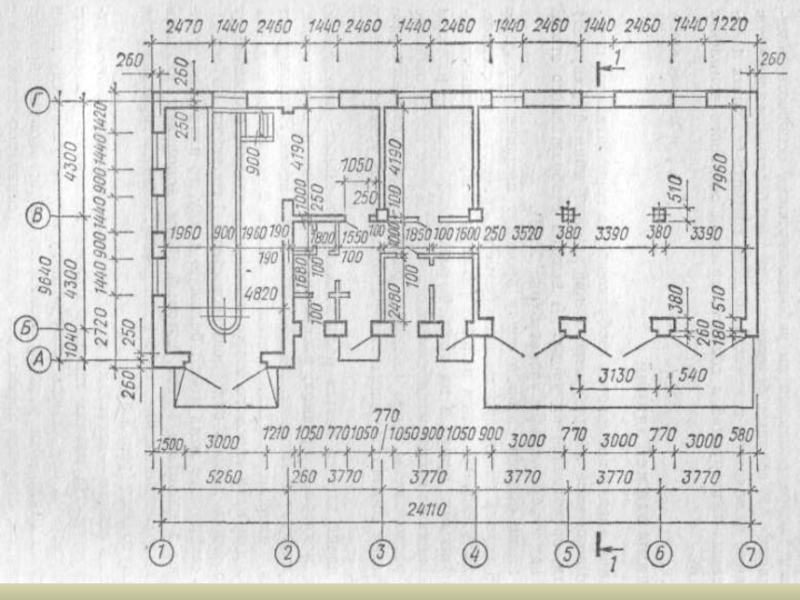

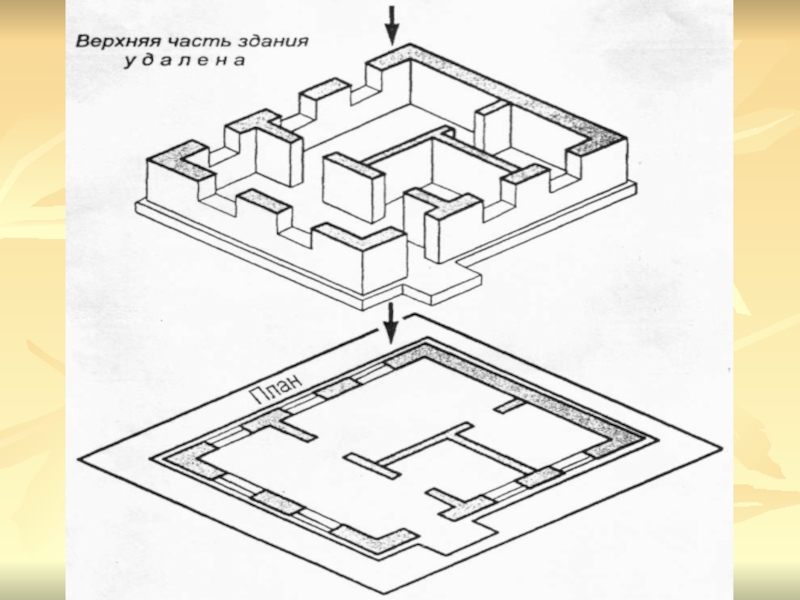

Слайд 4ПЛАН ЗДАНИЯ
- это изображение на горизонтальной плоскости, выполненное в виде разреза
при помощи мнимой (секущей) плоскости, проведенной на уровне 1/3 высоты изображаемого этажа или 1 м над изображаемым уровнем.

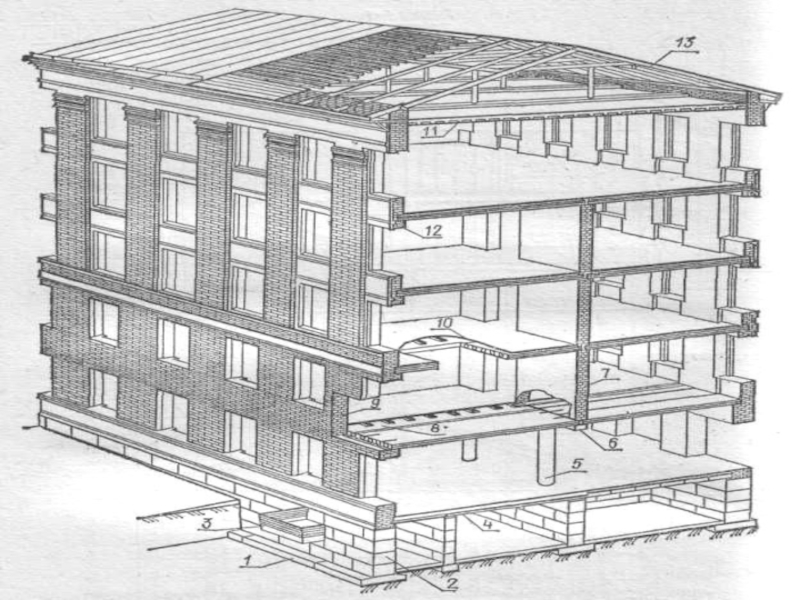

Слайд 9РАЗРЕЗ ЗДАНИЯ
Разрезы зданий вертикальными плоскостями могут быть продольными и поперечными. При
выполнении разреза здания положение мнимой вертикальной плоскости принимают, как правило так, чтобы в изображение попадали проемы окон, наружных ворот и дверей.

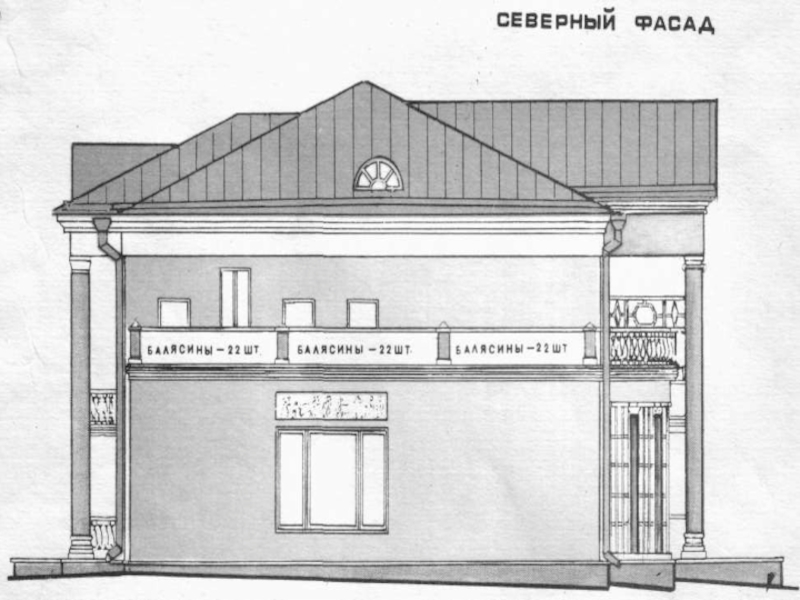

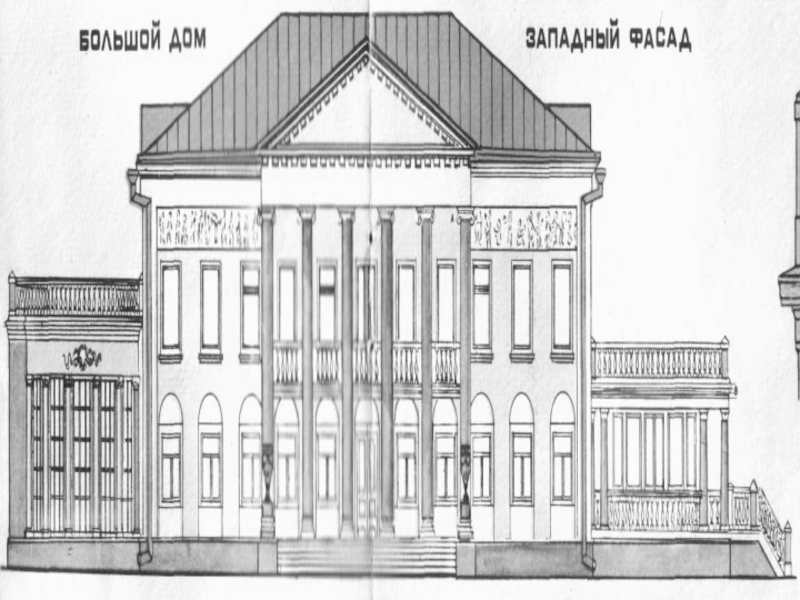

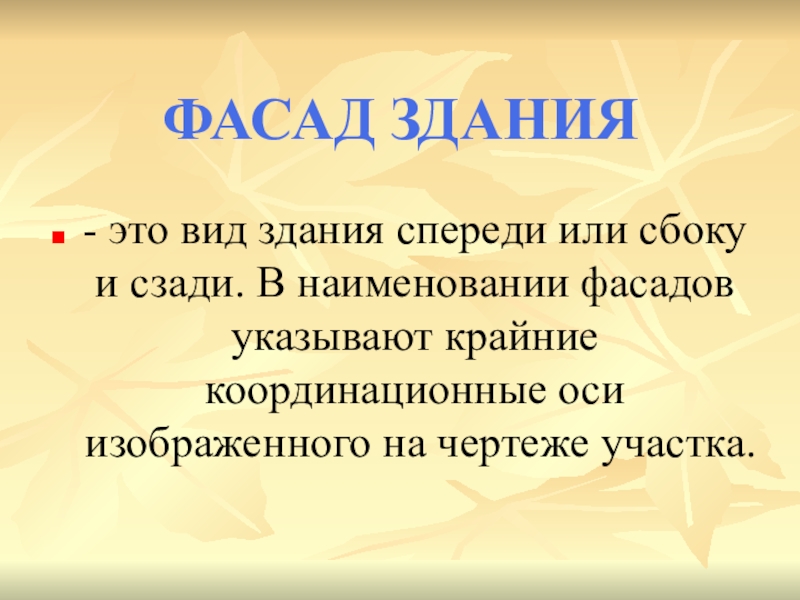

Слайд 11ФАСАД ЗДАНИЯ
- это вид здания спереди или сбоку и сзади. В
наименовании фасадов указывают крайние координационные оси изображенного на чертеже участка.
