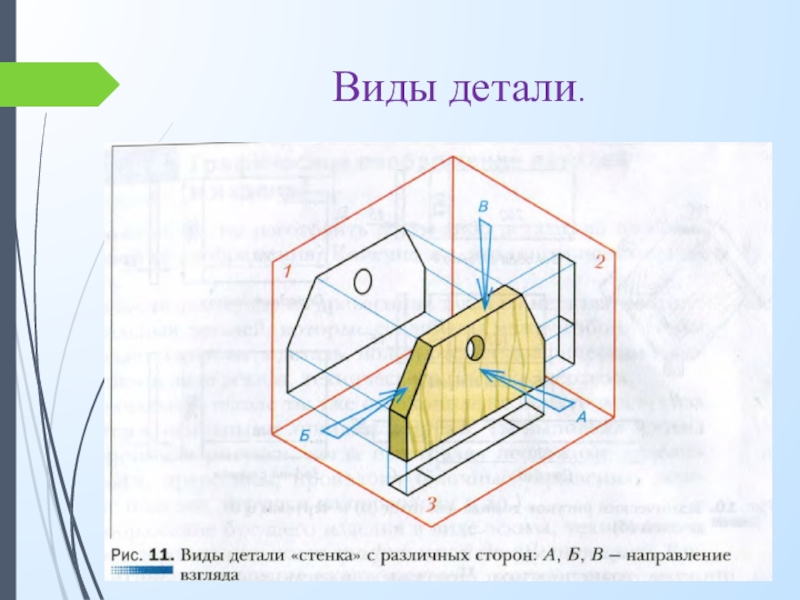

- 8. Виды детали.
- 9. Основные линии используемые в чертежахРазмерные и выносные
- 10. Слайд 10
- 11. Оформление чертёжного листа
- 12. Чертёжный шрифт
- 13. Графическая работа. Чтение графической документации на изготовление

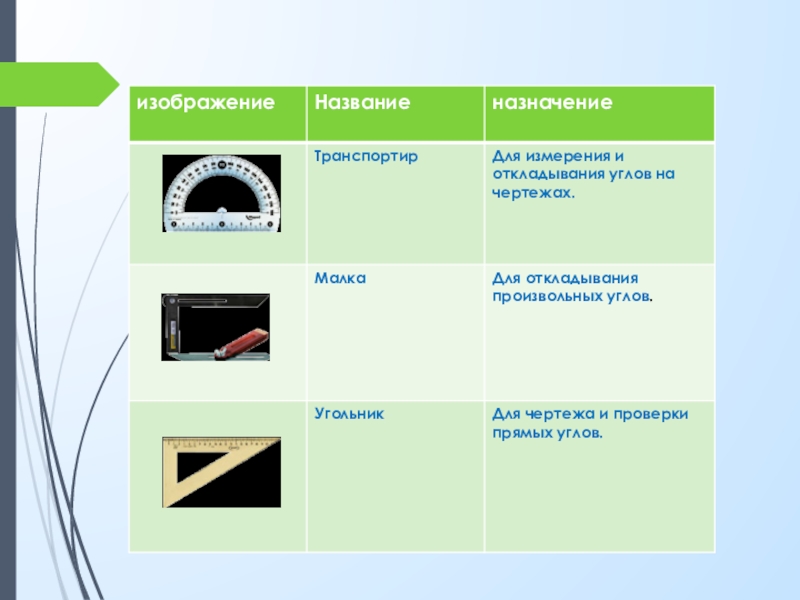

- 14. Чертежные инструменты
- 15. Слайд 15
- 16. Выводы: Без знания графической документации в наш
- 17. Слайд 17
- 18. Спасибо за внимание!
Цель урока - Изучить с учащимися, что из себя представляет графическое изображение деталей и изделий и область его применения.Научиться чертить , рисовать, читать с учащимися чертежи, эскизы и технические рисунки..
Слайд 1презентация
Графическое изображение деталей и изделий.
Урок « Технология 5 класс
»

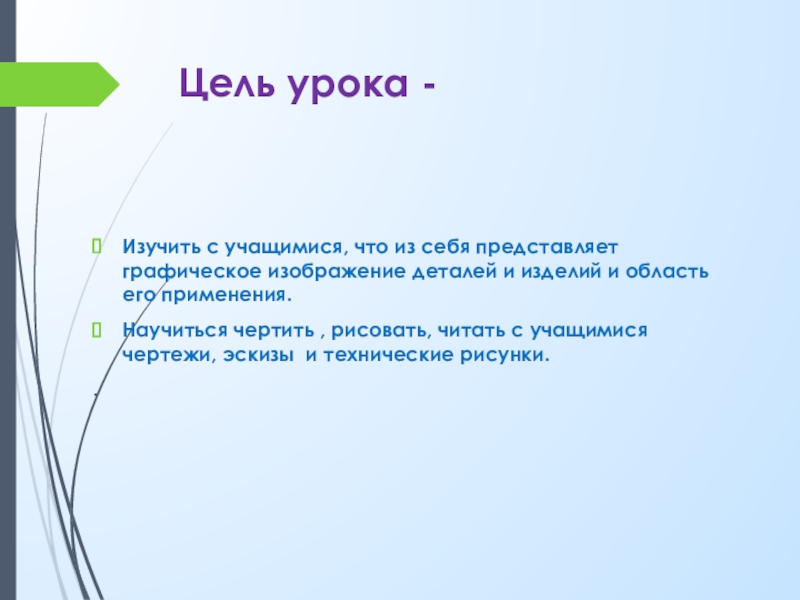

Слайд 2Цель урока -
Изучить с учащимися, что из себя представляет графическое
изображение деталей и изделий и область его применения.
Научиться чертить , рисовать, читать с учащимися чертежи, эскизы и технические рисунки.
.
Научиться чертить , рисовать, читать с учащимися чертежи, эскизы и технические рисунки.
.

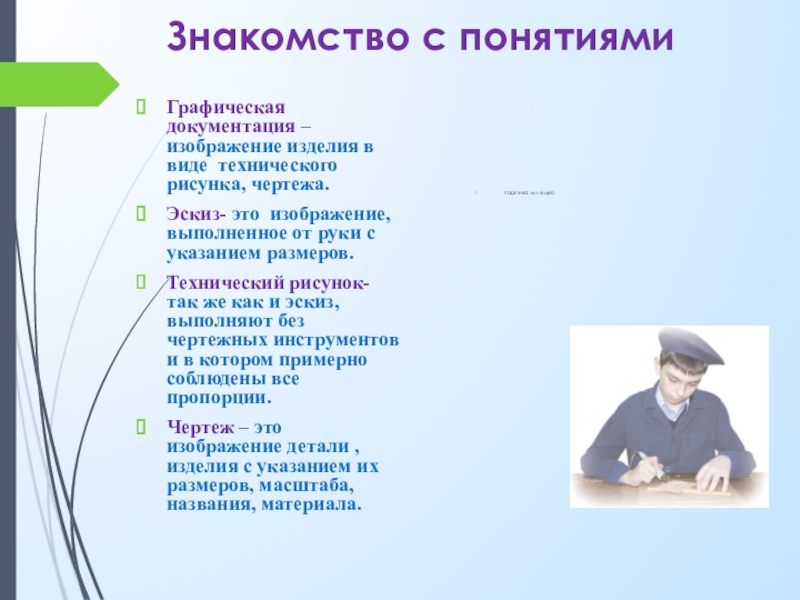

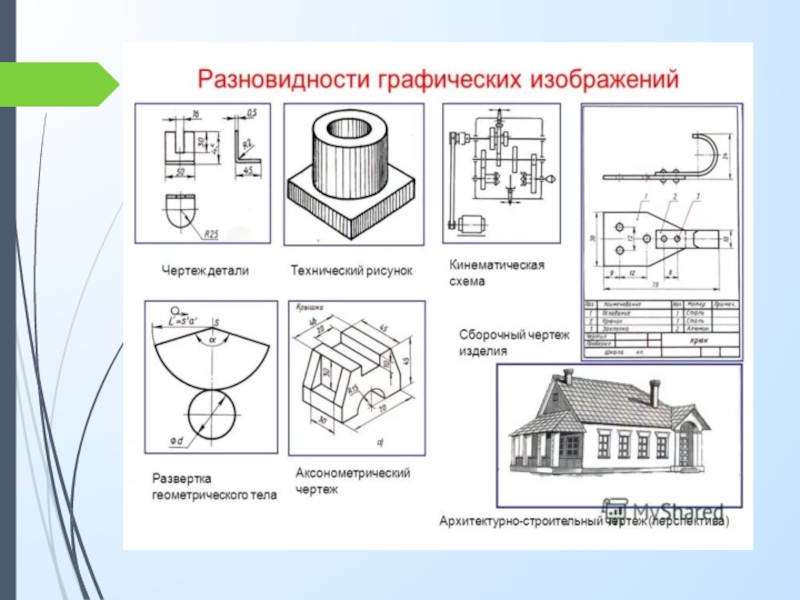

Слайд 4Знакомство с понятиями
Графическая документация –изображение изделия в виде технического рисунка, чертежа.
Эскиз-
это изображение, выполненное от руки с указанием размеров.
Технический рисунок- так же как и эскиз, выполняют без чертежных инструментов и в котором примерно соблюдены все пропорции.
Чертеж – это изображение детали , изделия с указанием их размеров, масштаба, названия, материала.
Технический рисунок- так же как и эскиз, выполняют без чертежных инструментов и в котором примерно соблюдены все пропорции.
Чертеж – это изображение детали , изделия с указанием их размеров, масштаба, названия, материала.
Картинка или видео

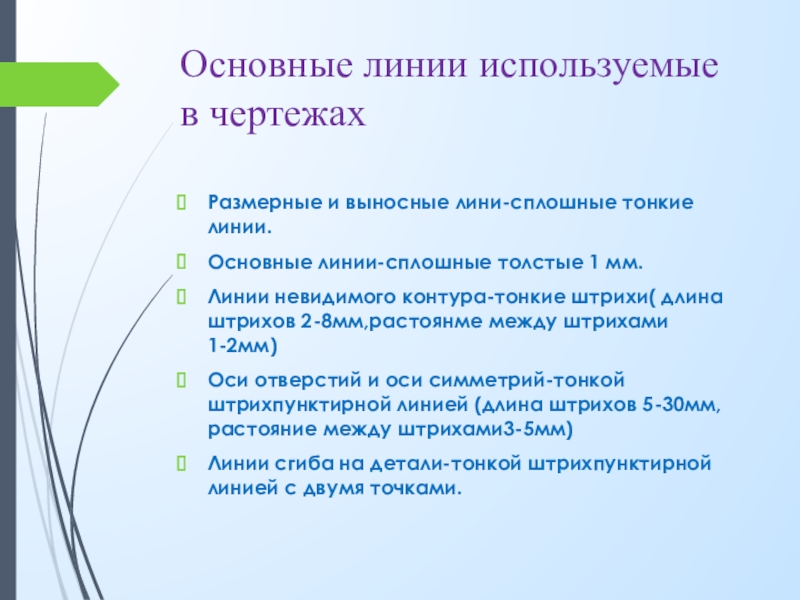

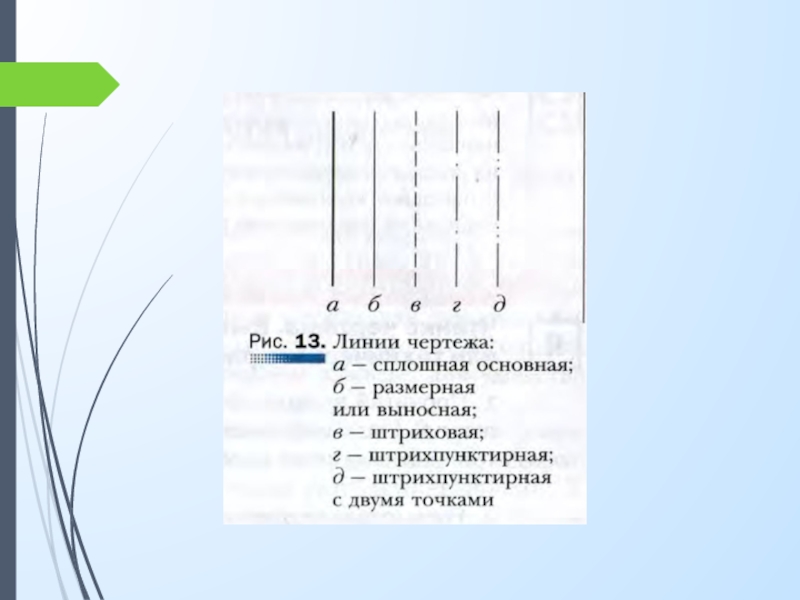

Слайд 9Основные линии используемые в чертежах
Размерные и выносные лини-сплошные тонкие линии.
Основные линии-сплошные
толстые 1 мм.
Линии невидимого контура-тонкие штрихи( длина штрихов 2-8мм,растоянме между штрихами 1-2мм)
Оси отверстий и оси симметрий-тонкой штрихпунктирной линией (длина штрихов 5-30мм,растояние между штрихами3-5мм)
Линии сгиба на детали-тонкой штрихпунктирной линией с двумя точками.
Линии невидимого контура-тонкие штрихи( длина штрихов 2-8мм,растоянме между штрихами 1-2мм)
Оси отверстий и оси симметрий-тонкой штрихпунктирной линией (длина штрихов 5-30мм,растояние между штрихами3-5мм)
Линии сгиба на детали-тонкой штрихпунктирной линией с двумя точками.
Слайд 13Графическая работа.
Чтение графической документации на изготовление простых изделий из пиломатериалов
или фанеры.
Получите у учителя простое изделие из пиломатериалов или фанеры, а также его чертёж.
2. Ознакомьтесь с формой изделия.
3. Определите по чертежу масштаб изображения и габаритные размеры изделия.
Получите у учителя простое изделие из пиломатериалов или фанеры, а также его чертёж.
2. Ознакомьтесь с формой изделия.
3. Определите по чертежу масштаб изображения и габаритные размеры изделия.
4. Запишите полученные результаты в рабочую
тетрадь.

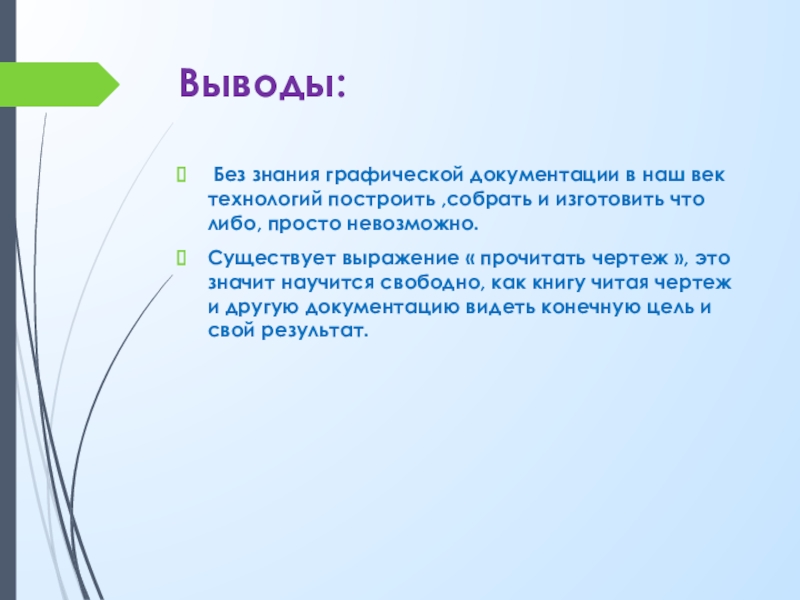

Слайд 16Выводы:
Без знания графической документации в наш век технологий построить ,собрать
и изготовить что либо, просто невозможно.
Существует выражение « прочитать чертеж », это значит научится свободно, как книгу читая чертеж и другую документацию видеть конечную цель и свой результат.
Существует выражение « прочитать чертеж », это значит научится свободно, как книгу читая чертеж и другую документацию видеть конечную цель и свой результат.
