Презентация, доклад Схемы включения ЛДС

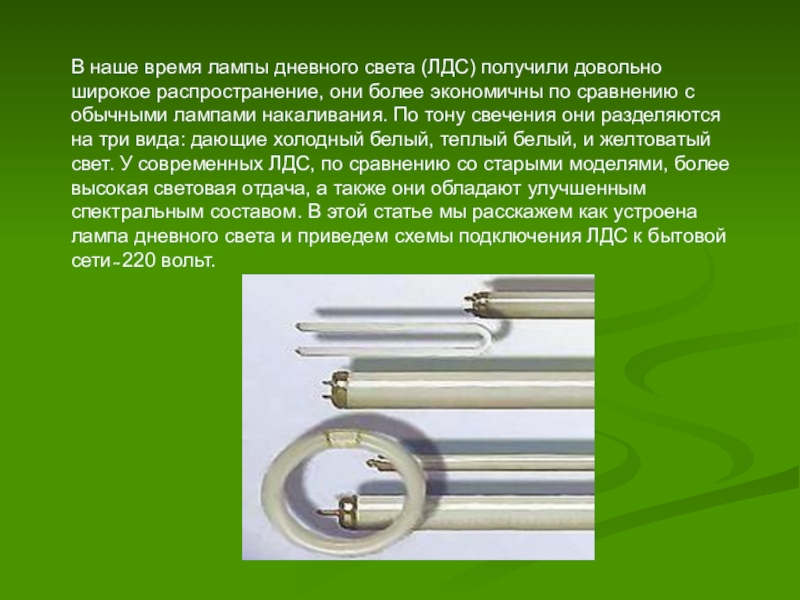

они более экономичны по сравнению с обычными лампами накаливания. По тону свечения они разделяются на три вида: дающие холодный белый, теплый белый, и желтоватый свет. У современных ЛДС, по сравнению со старыми моделями, более высокая световая отдача, а также они обладают улучшенным спектральным составом. В этой статье мы расскажем как устроена лампа дневного света и приведем схемы подключения ЛДС к бытовой сети ̴ 220 вольт.

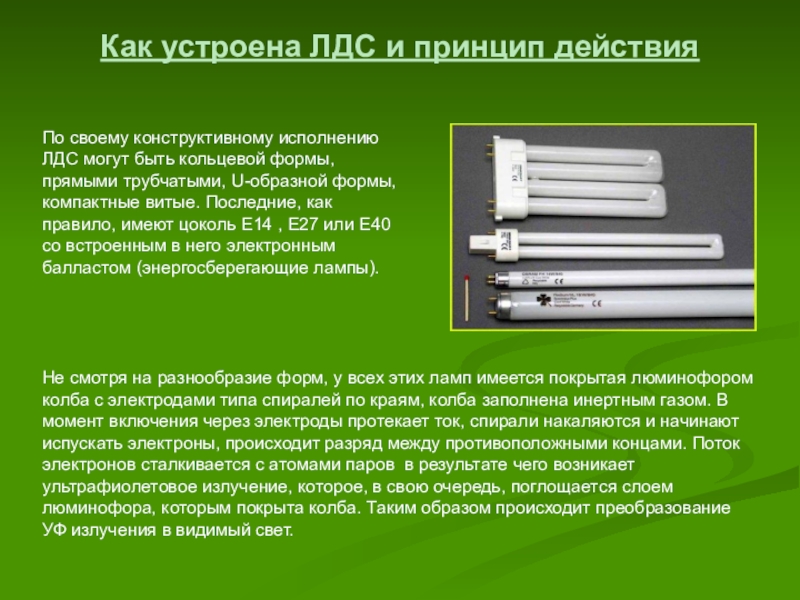

быть кольцевой формы, прямыми трубчатыми, U-образной формы, компактные витые. Последние, как правило, имеют цоколь Е14 , Е27 или Е40 со встроенным в него электронным балластом (энергосберегающие лампы).

Не смотря на разнообразие форм, у всех этих ламп имеется покрытая люминофором колба с электродами типа спиралей по краям, колба заполнена инертным газом. В момент включения через электроды протекает ток, спирали накаляются и начинают испускать электроны, происходит разряд между противоположными концами. Поток электронов сталкивается с атомами паров в результате чего возникает ультрафиолетовое излучение, которое, в свою очередь, поглощается слоем люминофора, которым покрыта колба. Таким образом происходит преобразование УФ излучения в видимый свет.

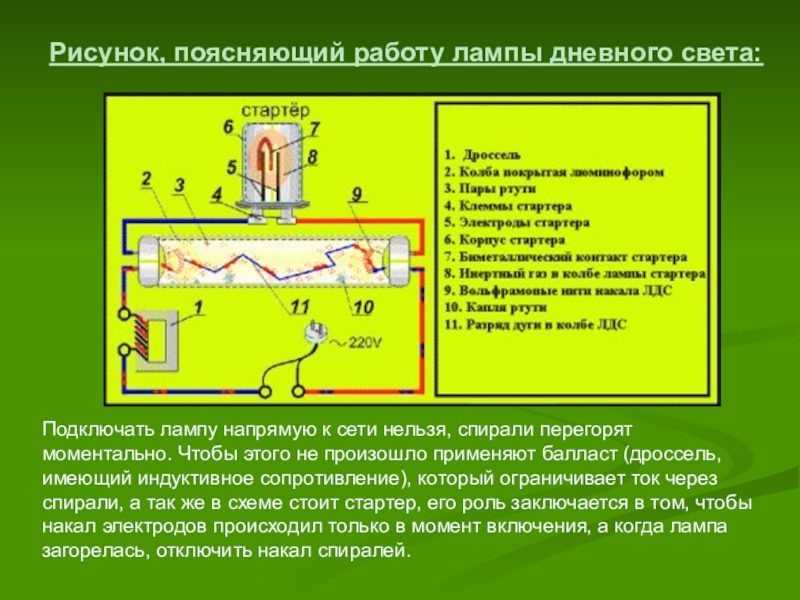

спирали перегорят моментально. Чтобы этого не произошло применяют балласт (дроссель, имеющий индуктивное сопротивление), который ограничивает ток через спирали, а так же в схеме стоит стартер, его роль заключается в том, чтобы накал электродов происходил только в момент включения, а когда лампа загорелась, отключить накал спиралей.

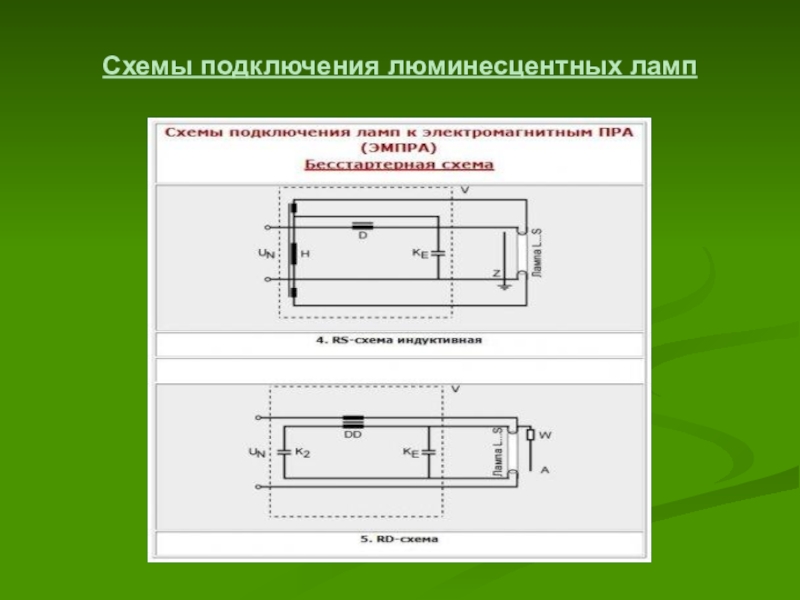

ниже:

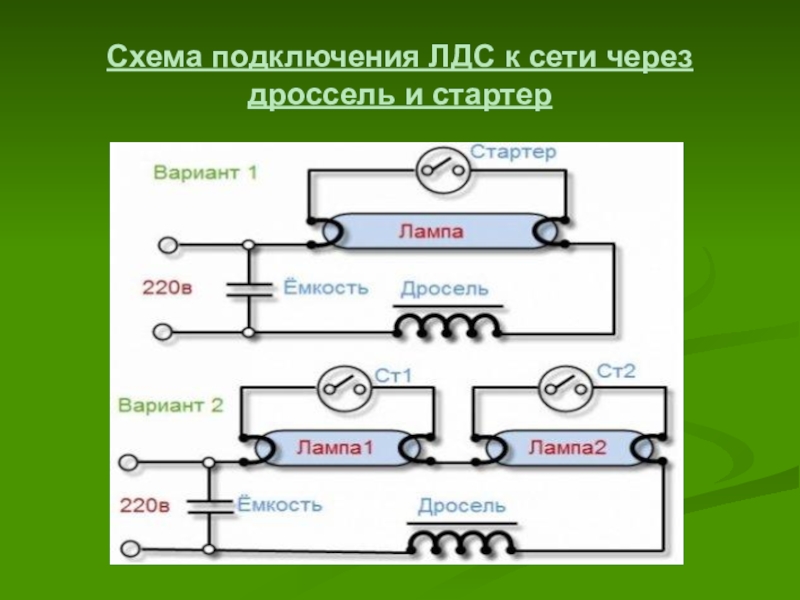

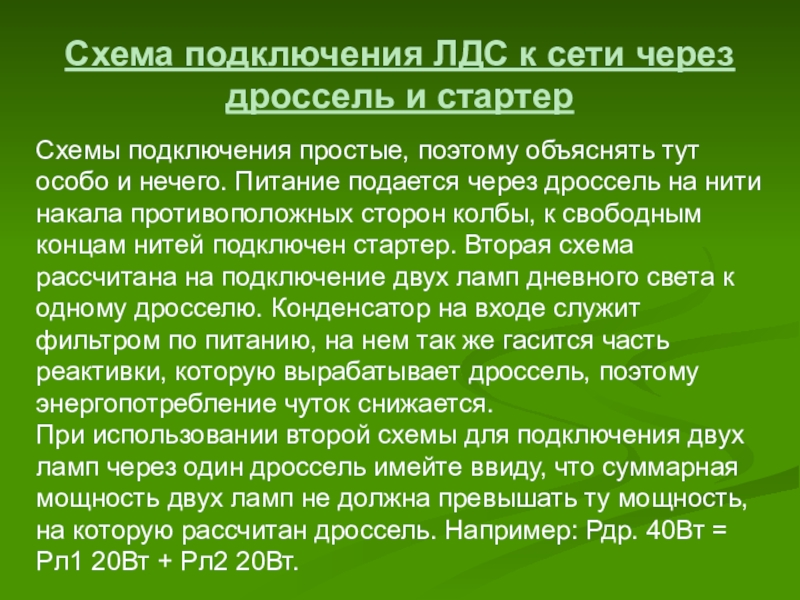

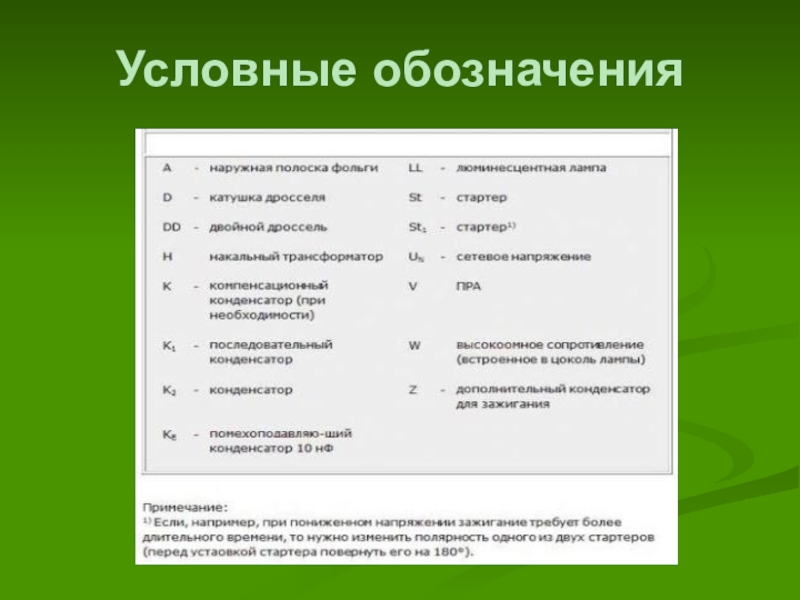

поэтому объяснять тут особо и нечего. Питание подается через дроссель на нити накала противоположных сторон колбы, к свободным концам нитей подключен стартер. Вторая схема рассчитана на подключение двух ламп дневного света к одному дросселю. Конденсатор на входе служит фильтром по питанию, на нем так же гасится часть реактивки, которую вырабатывает дроссель, поэтому энергопотребление чуток снижается. При использовании второй схемы для подключения двух ламп через один дроссель имейте ввиду, что суммарная мощность двух ламп не должна превышать ту мощность, на которую рассчитан дроссель. Например: Рдр. 40Вт = Рл1 20Вт + Рл2 20Вт.

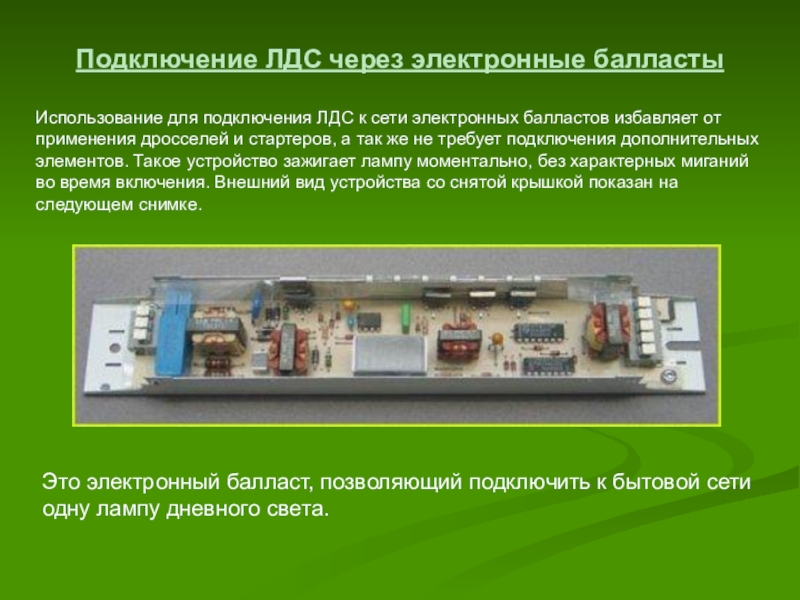

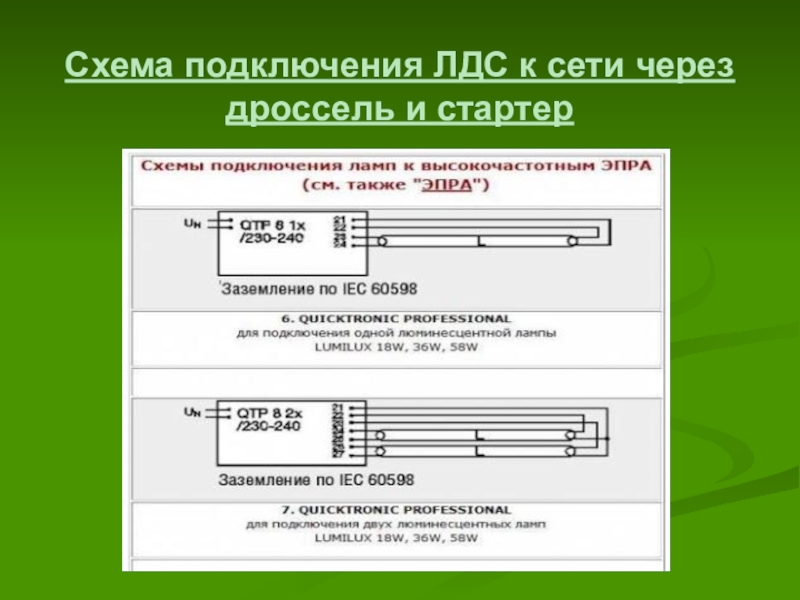

балластов избавляет от применения дросселей и стартеров, а так же не требует подключения дополнительных элементов. Такое устройство зажигает лампу моментально, без характерных миганий во время включения. Внешний вид устройства со снятой крышкой показан на следующем снимке.

Это электронный балласт, позволяющий подключить к бытовой сети одну лампу дневного света.

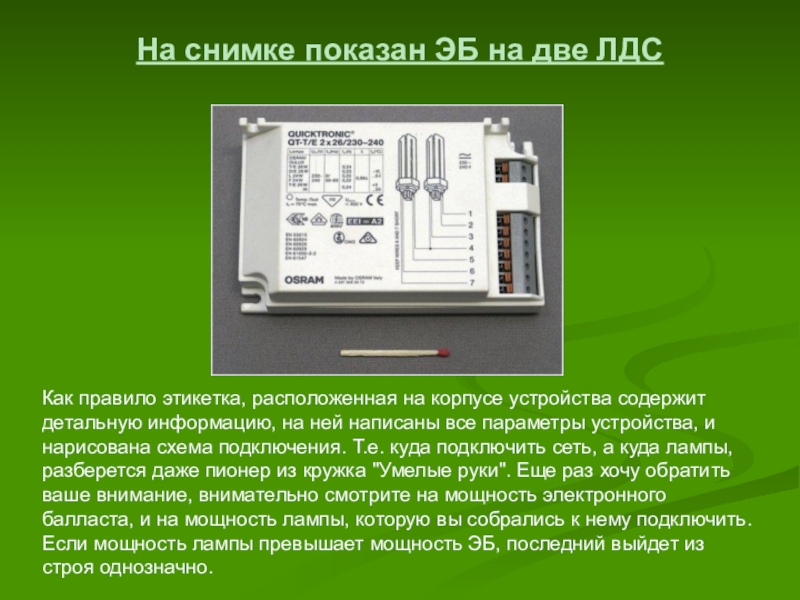

корпусе устройства содержит детальную информацию, на ней написаны все параметры устройства, и нарисована схема подключения. Т.е. куда подключить сеть, а куда лампы, разберется даже пионер из кружка "Умелые руки". Еще раз хочу обратить ваше внимание, внимательно смотрите на мощность электронного балласта, и на мощность лампы, которую вы собрались к нему подключить. Если мощность лампы превышает мощность ЭБ, последний выйдет из строя однозначно.

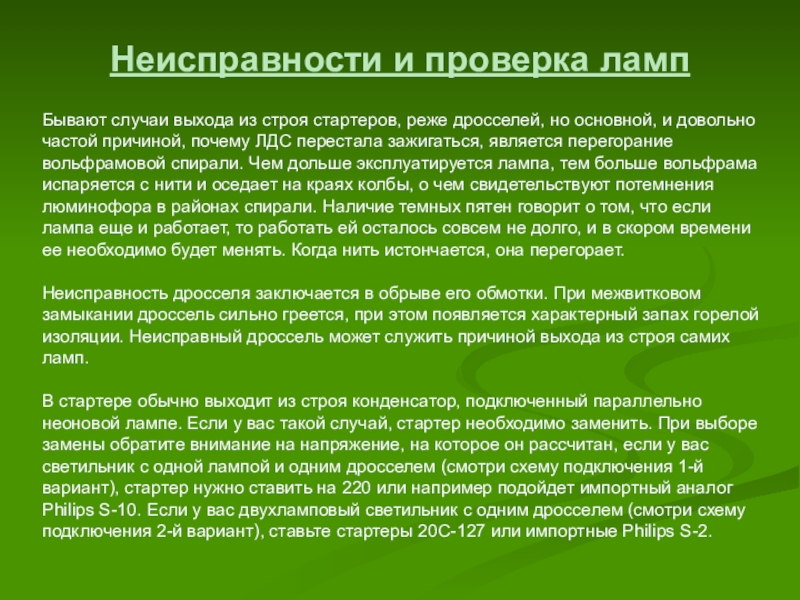

но основной, и довольно частой причиной, почему ЛДС перестала зажигаться, является перегорание вольфрамовой спирали. Чем дольше эксплуатируется лампа, тем больше вольфрама испаряется с нити и оседает на краях колбы, о чем свидетельствуют потемнения люминофора в районах спирали. Наличие темных пятен говорит о том, что если лампа еще и работает, то работать ей осталось совсем не долго, и в скором времени ее необходимо будет менять. Когда нить истончается, она перегорает. Неисправность дросселя заключается в обрыве его обмотки. При межвитковом замыкании дроссель сильно греется, при этом появляется характерный запах горелой изоляции. Неисправный дроссель может служить причиной выхода из строя самих ламп. В стартере обычно выходит из строя конденсатор, подключенный параллельно неоновой лампе. Если у вас такой случай, стартер необходимо заменить. При выборе замены обратите внимание на напряжение, на которое он рассчитан, если у вас светильник с одной лампой и одним дросселем (смотри схему подключения 1-й вариант), стартер нужно ставить на 220 или например подойдет импортный аналог Philips S-10. Если у вас двухламповый светильник с одним дросселем (смотри схему подключения 2-й вариант), ставьте стартеры 20С-127 или импортные Philips S-2.

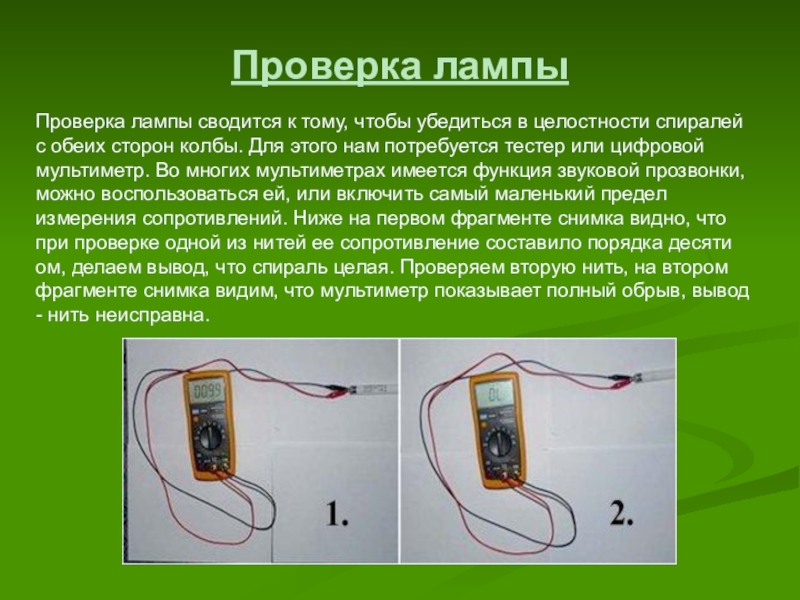

с обеих сторон колбы. Для этого нам потребуется тестер или цифровой мультиметр. Во многих мультиметрах имеется функция звуковой прозвонки, можно воспользоваться ей, или включить самый маленький предел измерения сопротивлений. Ниже на первом фрагменте снимка видно, что при проверке одной из нитей ее сопротивление составило порядка десяти ом, делаем вывод, что спираль целая. Проверяем вторую нить, на втором фрагменте снимка видим, что мультиметр показывает полный обрыв, вывод - нить неисправна.
