Презентация, доклад Построение конструкции рукава Реглан

Содержание

Основные покрои рукавовРукава

Слайд 1Занятие № 75
Раздел 6. Покрои в одежде.
Тема 6.3 Конструирование

женских изделий с рукавом покроя «РЕГЛАН»
Занятие № 75 Раздел 6. Покрои в одежде. Тема 6.3 Конструирование женских изделий с рукавом покроя «РЕГЛАН»

Слайд 2 Основные покрои рукавов


Рукава


цельнокроеный





реглан

втачной

комбинированный

Основные покрои рукавовРукава

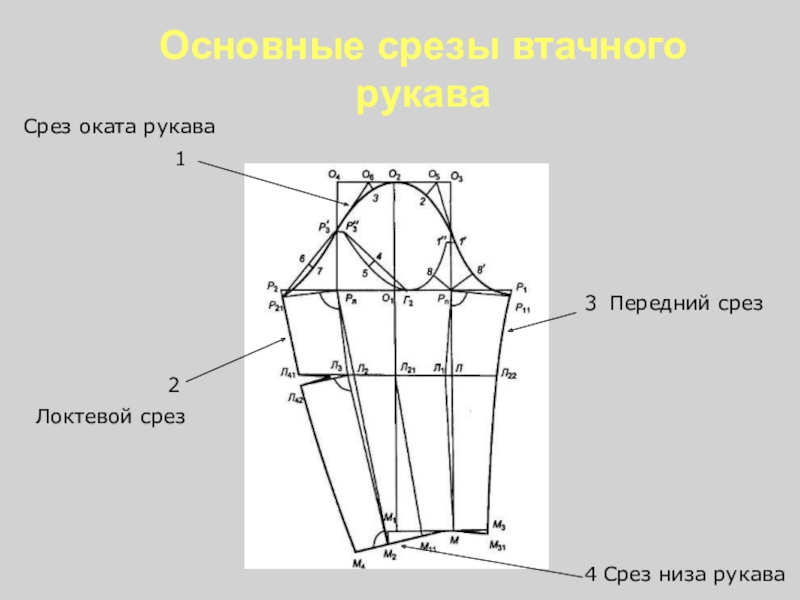

Слайд 3Основные срезы втачного рукава
Передний срез
Срез низа рукава
3
4
Срез оката рукава
1
2
Локтевой срез

Основные срезы втачного рукаваПередний срезСрез низа рукава34Срез оката рукава12Локтевой срез

Слайд 4Охарактеризуйте рукава

Охарактеризуйте рукава

Слайд 5Различия между конструкциями

Различия между конструкциями

Слайд 6Рукава покроя«реглан»

Рукава покроя«реглан»

Слайд 7Рукава «реглан» фантазийной формы

Рукава «реглан» фантазийной формы

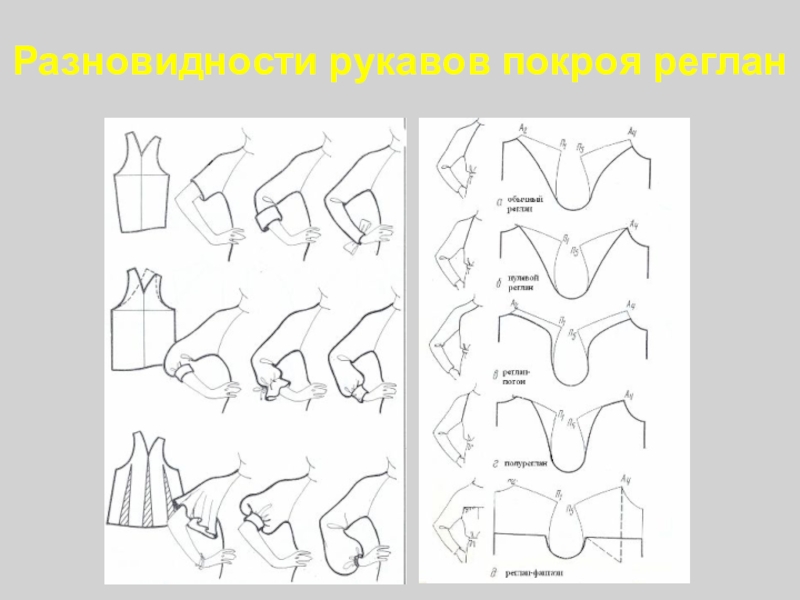

Слайд 8Разновидности рукавов покроя реглан

Разновидности рукавов покроя реглан

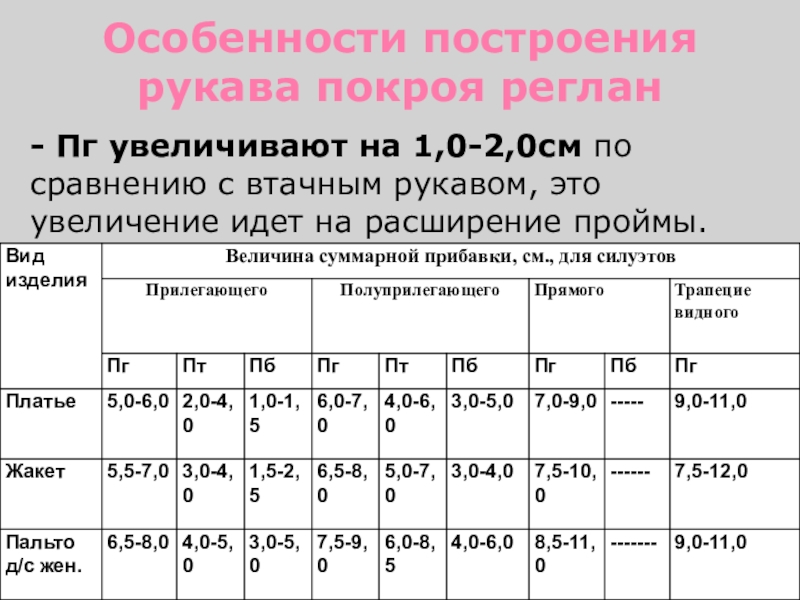

Слайд 9Особенности построения рукава покроя реглан
- Пг увеличивают на 1,0-2,0см по сравнению

с втачным рукавом, это увеличение идет на расширение проймы.
Особенности построения рукава покроя реглан - Пг увеличивают на 1,0-2,0см по сравнению с втачным рукавом, это увеличение

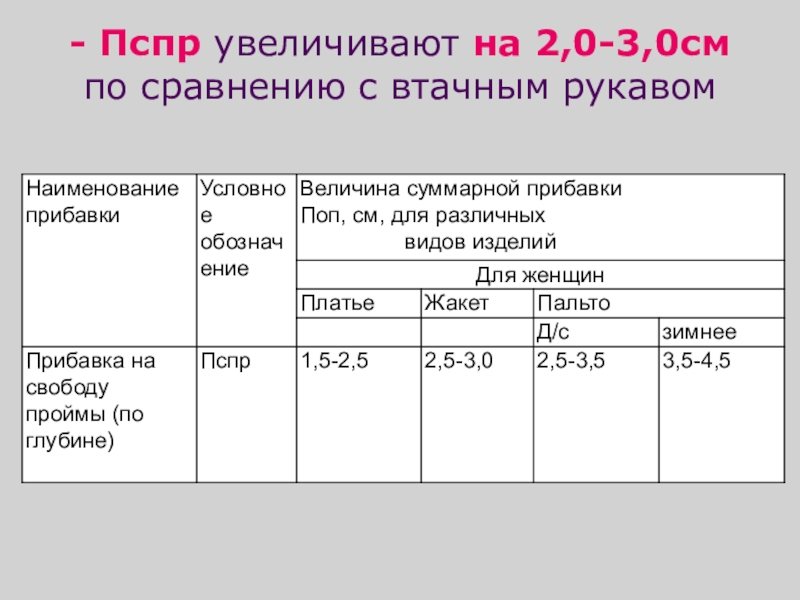

Слайд 10- Пспр увеличивают на 2,0-3,0см по сравнению с втачным рукавом

- Пспр увеличивают на 2,0-3,0см по сравнению с втачным рукавом

Слайд 11Оп увеличивают на 4,0см и более

Оп увеличивают на 4,0см и более

Слайд 12 АА'=0,5см – для легкой одежды; АА'=1,0см – для верхней одежды.


А2,

АА'=0,5см – для легкой одежды;  АА'=1,0см – для верхней одежды. А2,

Слайд 13А2А2'=1,0см и П1П11-1,5-2,0см для верхней одежды;

А2А2'=0,7см и П1П11-1,0-1,5см для легкой одежды.
А2А2'=1,0см и П1П11-1,5-2,0см  для верхней одежды;

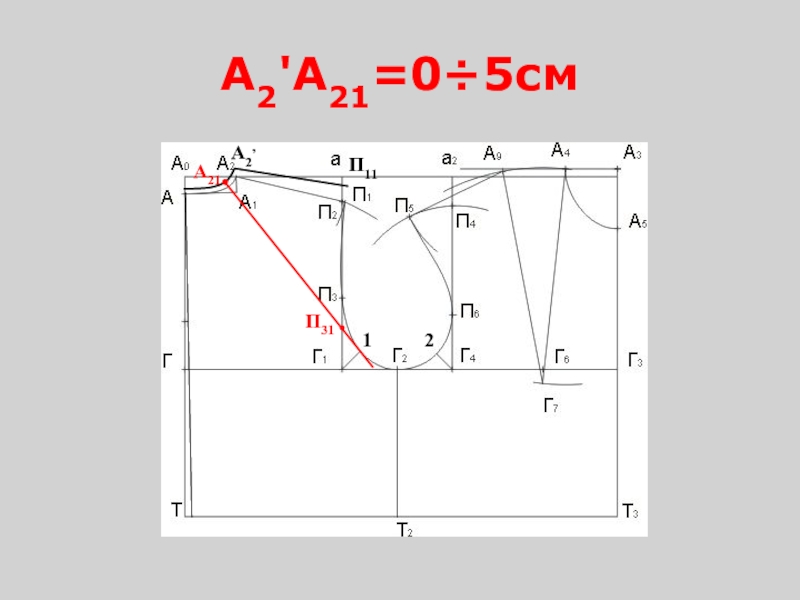

Слайд 14А2'А21=0÷5см

А2'А21=0÷5см

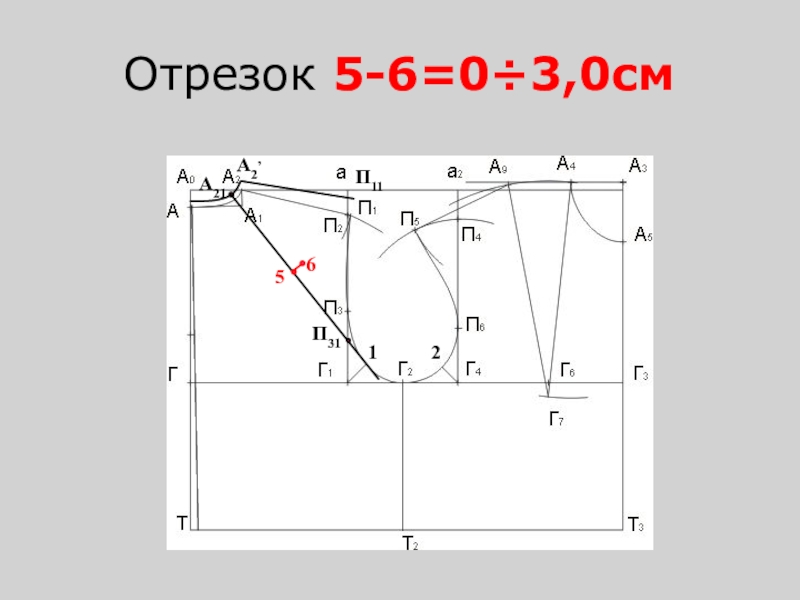

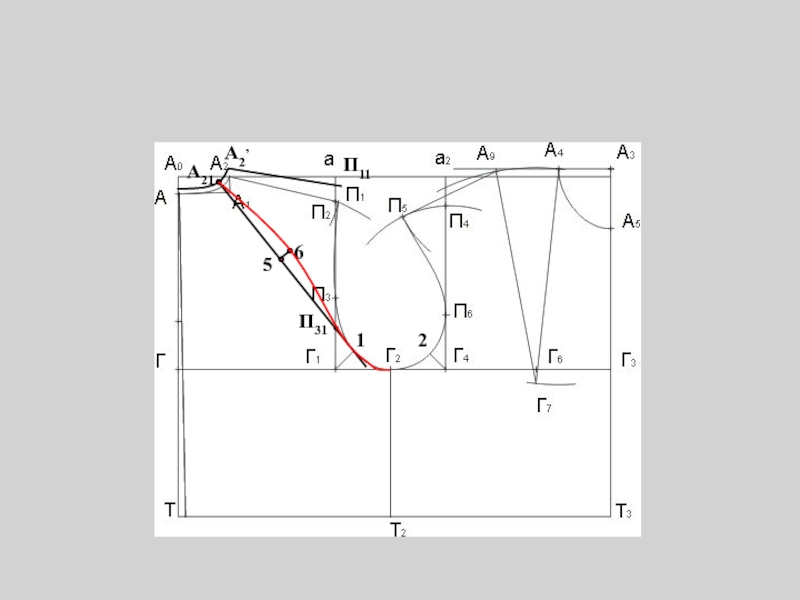

Слайд 15Отрезок 5-6=0÷3,0см

Отрезок 5-6=0÷3,0см

Слайд 17А9А91=0÷7,0см

А9А91=0÷7,0см

Слайд 18А91П61 /2

А91П61 /2

Слайд 193-4=0÷3,0см.

3-4=0÷3,0см.

Слайд 20Определение высоты оката

Определение высоты оката

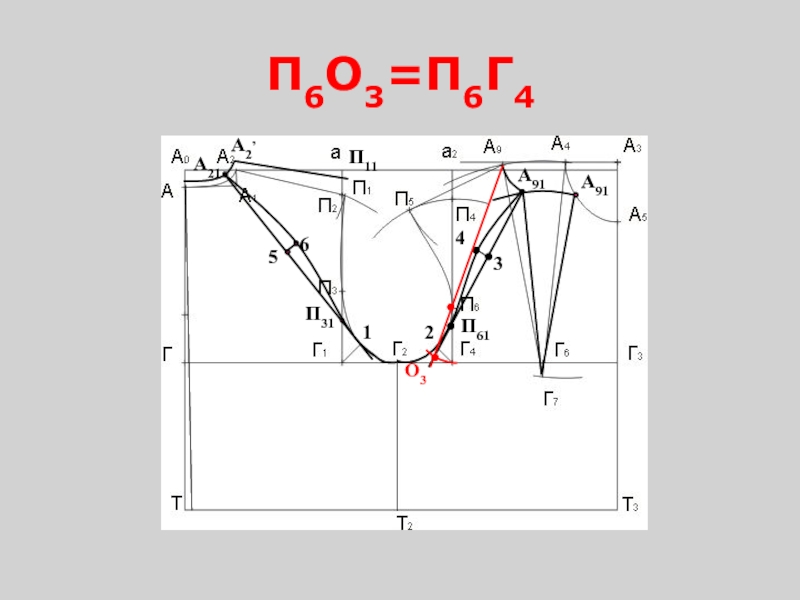

Слайд 21П6О3=П6Г4

П6О3=П6Г4

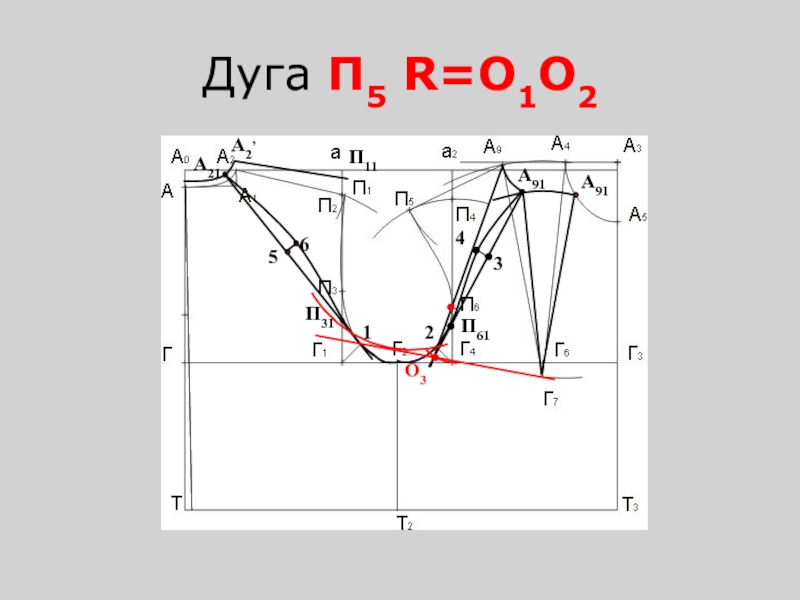

Слайд 22Дуга П5 R=О1О2

Дуга П5 R=О1О2

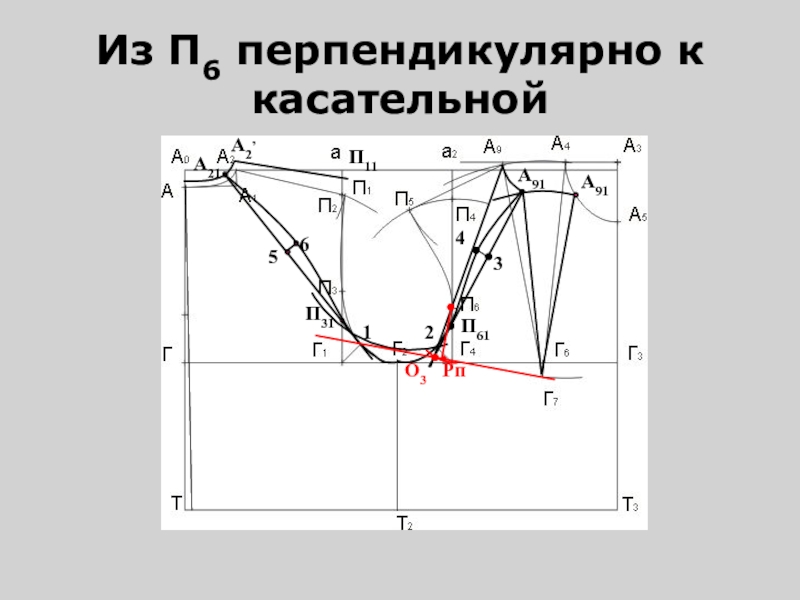

Слайд 23Из П6 перпендикулярно к касательной

Из П6 перпендикулярно к касательной

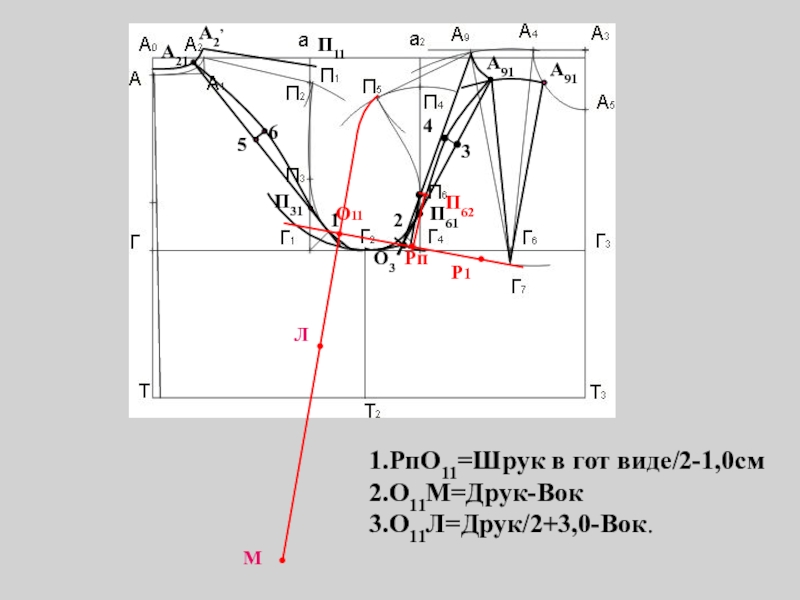

Слайд 24Л3 Л3 Л3 П11 М11
А2,
П11
А21
П31
5
6
1
2
А91
А91
П61
3
4
О3
Рп
О11
Л
М
Р1
П62

РпО11=Шрук в гот виде/2-1,0см
О11М=Друк-Вок
О11Л=Друк/2+3,0-Вок.

Л3 Л3 Л3 П11 М11 А2,П11А21П315612А91А91П6134О3РпО11ЛМР1П62РпО11=Шрук в гот виде/2-1,0смО11М=Друк-ВокО11Л=Друк/2+3,0-Вок.

Слайд 25Л3 Л3 Л3 П11 М11
А2,
П11
А21
П31
5
6
1
2
А91
А91
3
4
О3
Рп
О11
Л1
Л
М3
М1
М2
М
Р1
М1М2=Шрук внизу в гот виде/2-0,5см.

Л3 Л3 Л3 П11 М11 А2,П11А21П315612А91А9134О3РпО11Л1ЛМ3М1М2МР1М1М2=Шрук внизу в гот виде/2-0,5см.

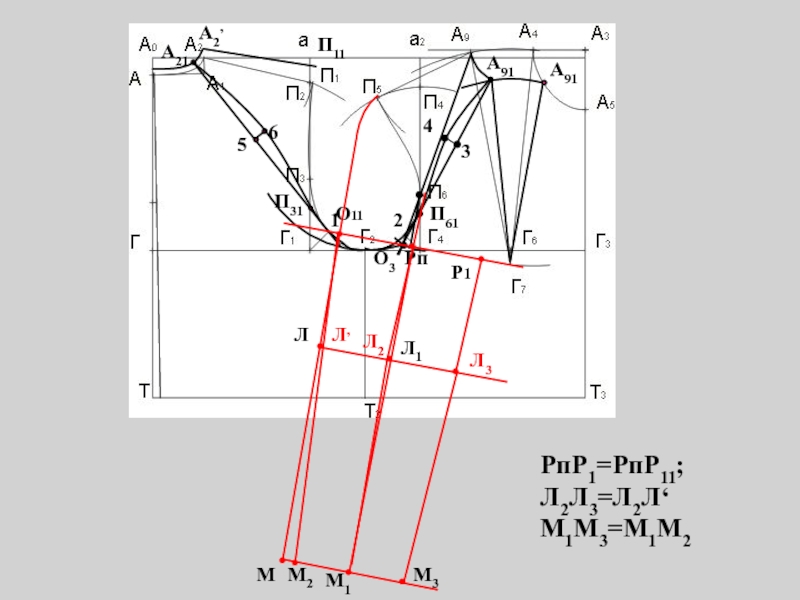

Слайд 26Л3 Л3 Л3 П11 М11
А2,
П11
А21
П31
5
6
1
2
А91
А91
П61
3
4
О3
Рп
О11
Л3
Л1
Л2
Л
Л,
М3
М1
М2
М
Р1
РпР1=РпР11;
Л2Л3=Л2Л‘
М1М3=М1М2

Л3 Л3 Л3 П11 М11 А2,П11А21П315612А91А91П6134О3РпО11Л3Л1Л2ЛЛ,М3М1М2МР1РпР1=РпР11; Л2Л3=Л2Л‘М1М3=М1М2

Слайд 27Л3 Л3 Л3 П11 М11
А2,
П11
А21
П31
5
6
1
2
А91
А91
П61
3
4
О3
Рп
О11
Л3
Л1
Л2
Л
Л,
М11
М3
М1
М2
М
Р1

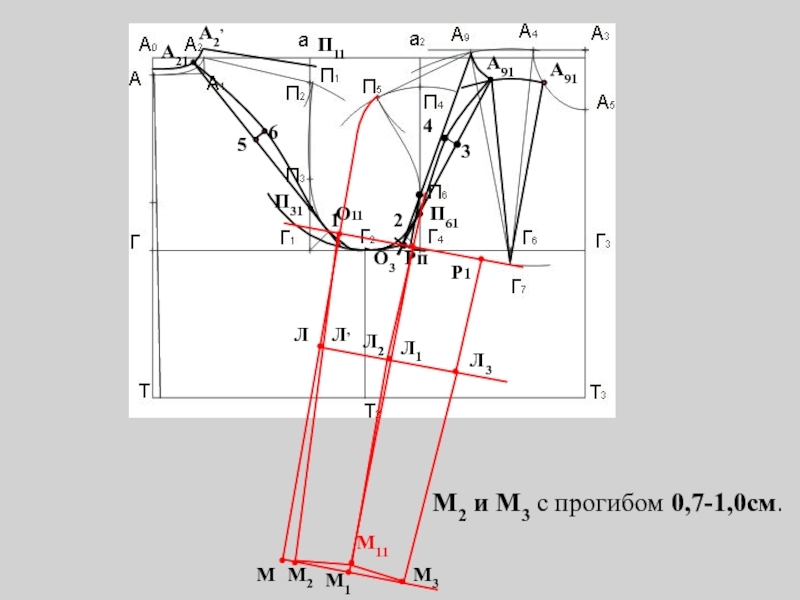

М2 и М3 с прогибом 0,7-1,0см.

Л3 Л3 Л3 П11 М11 А2,П11А21П315612А91А91П6134О3РпО11Л3Л1Л2ЛЛ,М11М3М1М2МР1М2 и М3 с прогибом 0,7-1,0см.

Слайд 28Л3 Л3 Л3 П11 М11
А2,
П11
А21
П31
5
6
1
2
А91
А91
П61
3
4
О3
О11
Л3
Л1
Л2
Л
Л,
М11
М3
М1
М2
М
Р1
Р11
П62
2,
Рп,

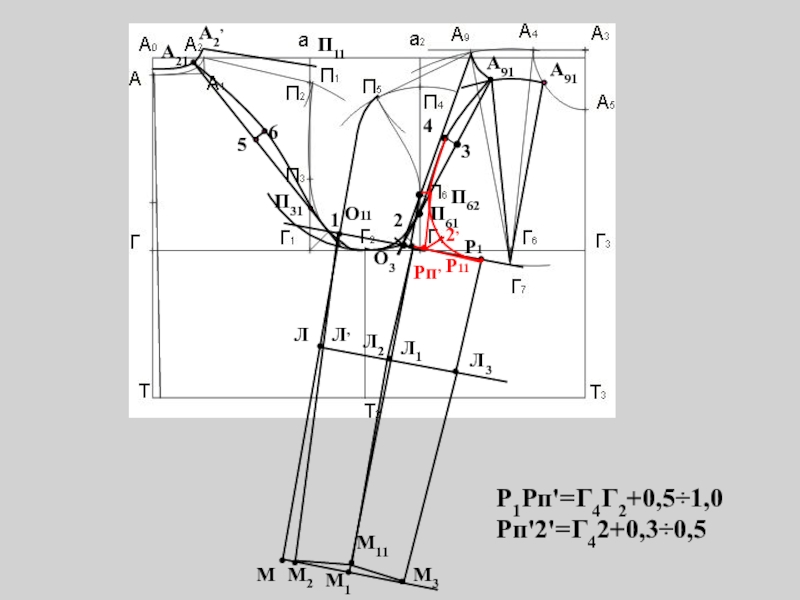

Р1Рп'=Г4Г2+0,5÷1,0
Рп'2'=Г42+0,3÷0,5

Л3 Л3 Л3 П11 М11 А2,П11А21П315612А91А91П6134О3О11Л3Л1Л2ЛЛ,М11М3М1М2МР1Р11П622,Рп,Р1Рп'=Г4Г2+0,5÷1,0Рп'2'=Г42+0,3÷0,5

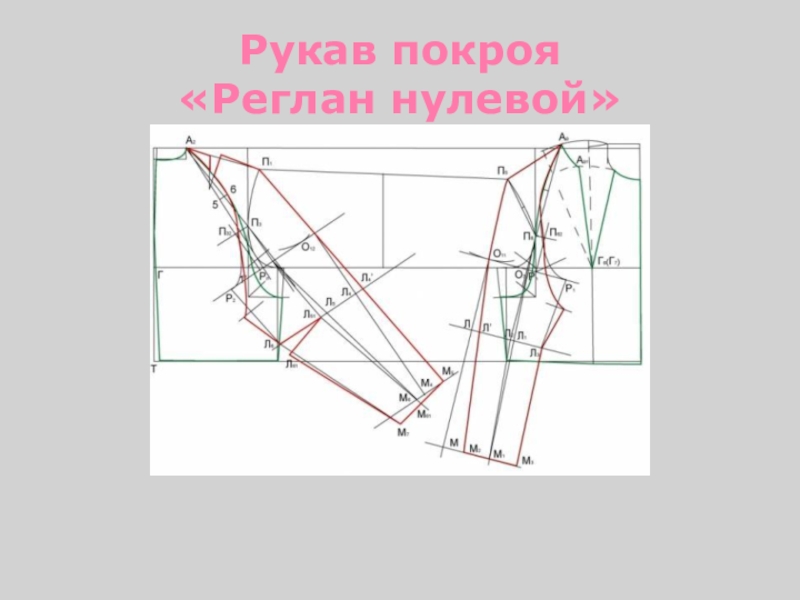

Слайд 29Рукав покроя «Реглан нулевой»

Рукав покроя  «Реглан нулевой»

Слайд 30Рукав покроя «Реглан пагон»
Рукав покроя «Реглан пагон»

Рукав покроя  «Реглан пагон»Рукав покроя  «Реглан пагон»

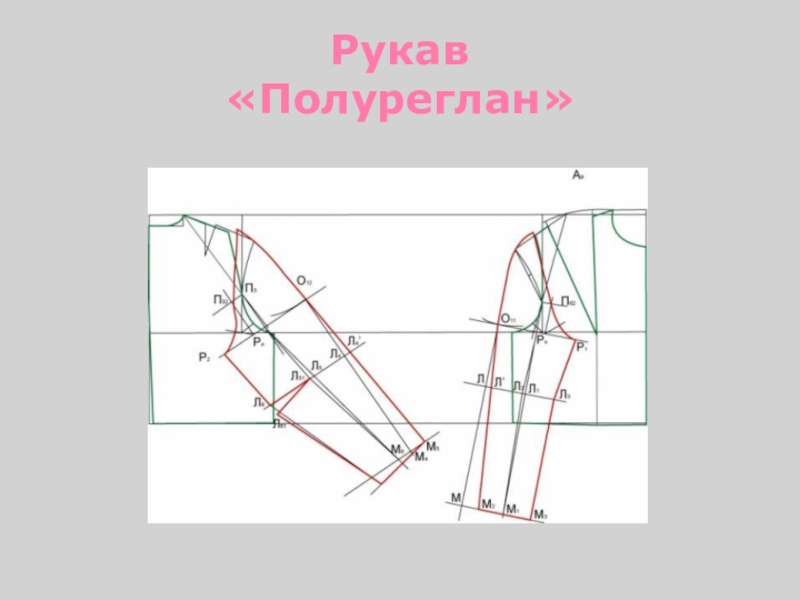

Слайд 31Рукав «Полуреглан»

Рукав  «Полуреглан»

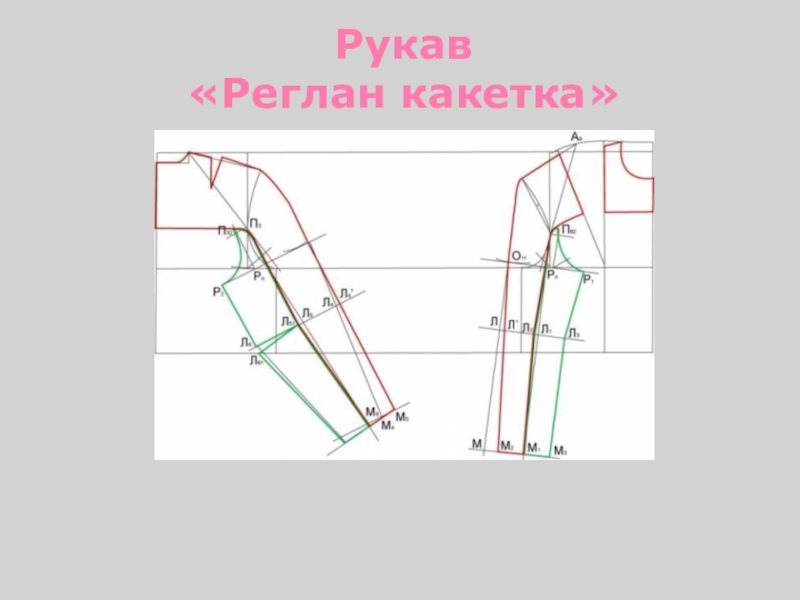

Слайд 32Рукав «Реглан какетка»

Рукав  «Реглан какетка»

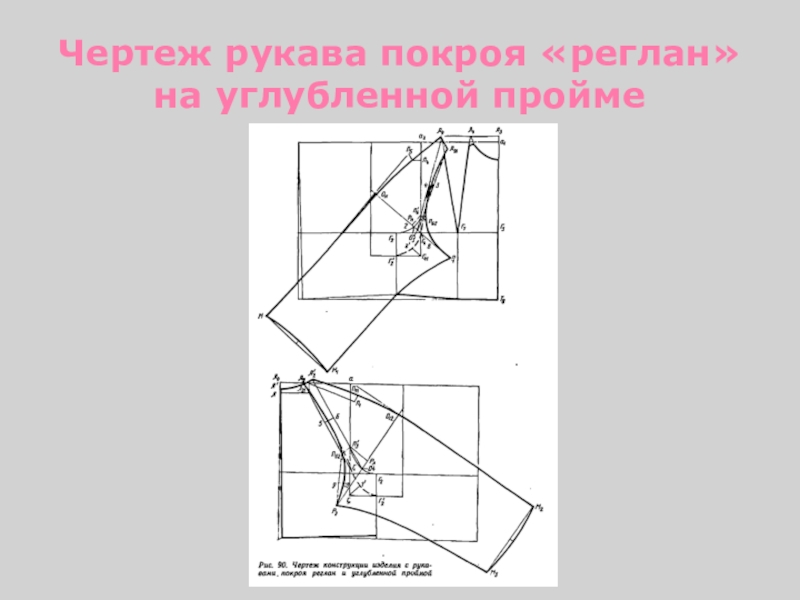

Слайд 33Чертеж рукава покроя «реглан» на углубленной пройме

Чертеж рукава покроя «реглан» на углубленной пройме

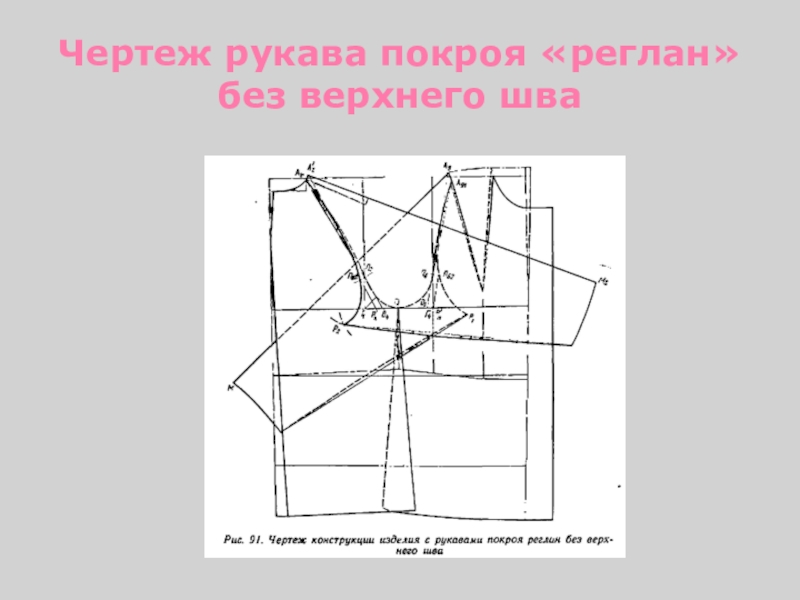

Слайд 34Чертеж рукава покроя «реглан» без верхнего шва

Чертеж рукава покроя «реглан» без верхнего шва
