Слайд 1Построение чертежа Фартука

Подготовила: Несчева Ю.А.
Учитель технологии
ГБОУ СОШ№ 456 Колпинский

район

Слайд 2Чертеж - это графическое изображение какого-либо предмета на бумаге в натуральную

величину в уменьшенном или увеличенном виде.

Конструирование – расчет и построение чертежа конструкции изделия.

Масштаб - указывает, во сколько раз настоящие размеры предмета меньше.
Масштаб записывают в виде отношения двух чисел, первое из которых относится к чертежу, а второе – к предмету. Масштаб 1:4 означает уменьшение в 4 раза.

Чертеж - это графическое изображение какого-либо предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде.Конструирование

Слайд 3
Линии на чертеже

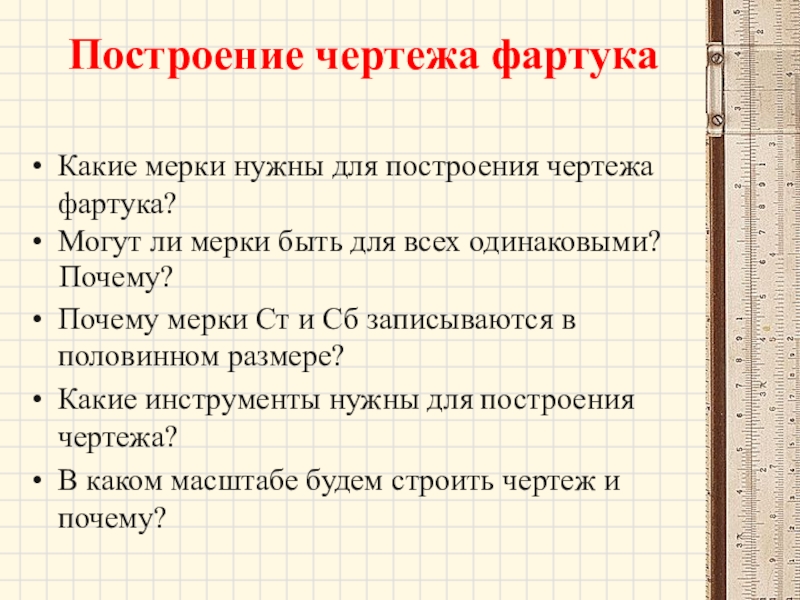

Слайд 4Какие мерки нужны для построения чертежа фартука?
Могут ли мерки быть для

всех одинаковыми?
Почему?
Почему мерки Ст и Сб записываются в половинном размере?
Какие инструменты нужны для построения чертежа?
В каком масштабе будем строить чертеж и почему?

Построение чертежа фартука

Какие мерки нужны для построения чертежа фартука?Могут ли мерки быть для всех одинаковыми? Почему?Почему мерки Ст

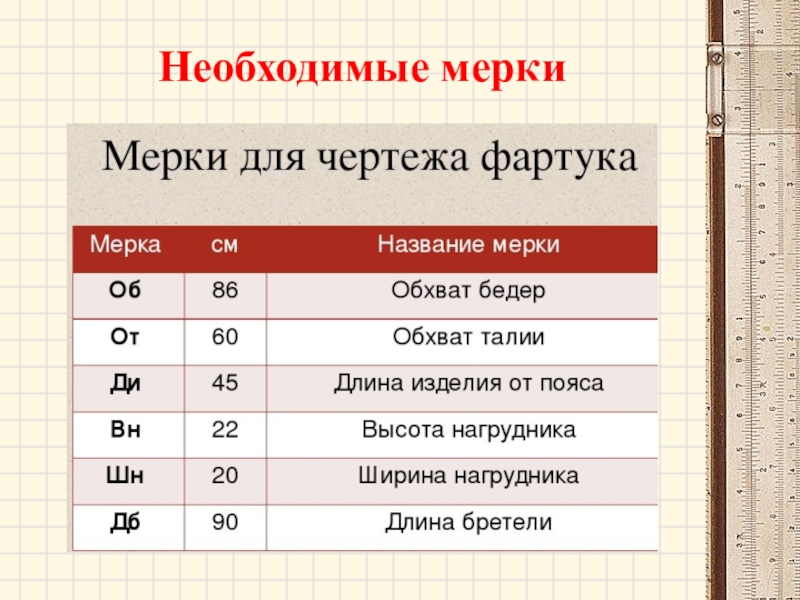

Слайд 5Необходимые мерки

Слайд 6
В
Н
1. В верхнем правом углу поставить точку В

2. От точки В

отложить Диз поставить точку Н

3. От точки В отложить Шн:2 поставить точку В1

Построение чертежа фартука
в М 1:4

ВН1. В верхнем правом углу поставить точку В2. От точки В отложить Диз поставить точку

Слайд 74. От точки В отложить Вн поставить точку Т

5. От

точки Т отложить
Сб:2+6см до поставить точку Т1

6. Построить , поставить
точку Н1 и точку Т2

Т 1

Н1

Построение чертежа фартука
в М 1:4

4. От точки В отложить Вн поставить точку Т5. От точки Т отложить

Слайд 87. От точки Т2 отложить 2см и поставить точку

Т3

8. Точки В1 и Т3
соединить прямой линией

Т 1

Н 1

В1

Т2

Т3

7. От точки Т2 отложить 2см и поставить точку Т38. Точки В1 и Т3соединить прямой

Слайд 9

Т 1
В
Т
Н
В1
Н1
К
К1

1. От Т вниз 6 см

точка К

2. От К 14см, поставит точку К1

3. От точек К1 и по 10 см точки К2 и К3.

4.Точки соединить, построить

Построение кармана

Т3

К2

К3

Т 1ВТНВ1Н1КК11. От Т вниз 6 см точка К 2. От К

Слайд 10Построение пояса:
1. От точки П Ст+25см, поставить точку П2

2. От точки П 5см, поставить точку П3
3. Точки соединить, построить в

Построение бретели:
1. От точки Б 50см, поставить Б2
2. От точки Б 5см, поставить точку Б3
3. Точки соединить, построить в

Самостоятельная работа Построение пояса и бретели
