Презентация, доклад ПО УСТРОЙСТВУ АВТОМОБИЛЯ

от вторичного вала коробки передач к главной передаче под изменяющимся углом.

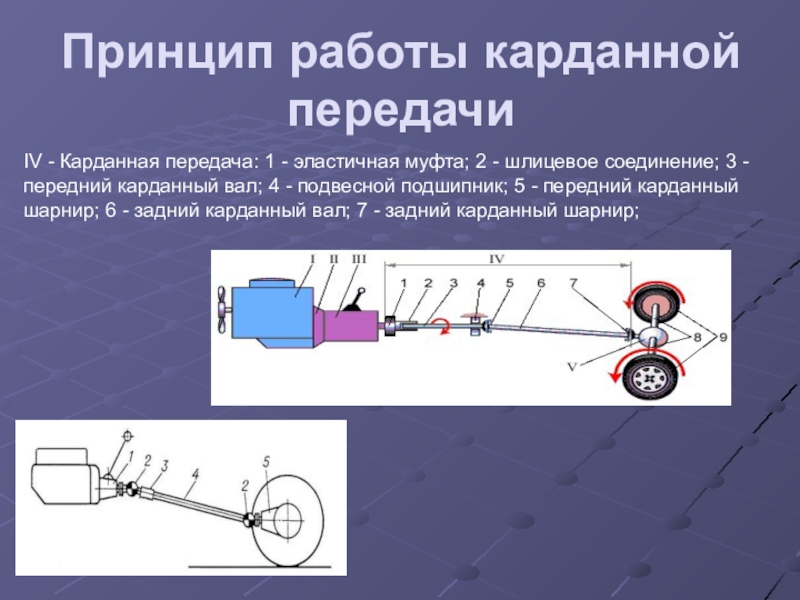

2 - шлицевое соединение; 3 - передний карданный вал; 4 - подвесной подшипник; 5 - передний карданный шарнир; 6 - задний карданный вал; 7 - задний карданный шарнир;

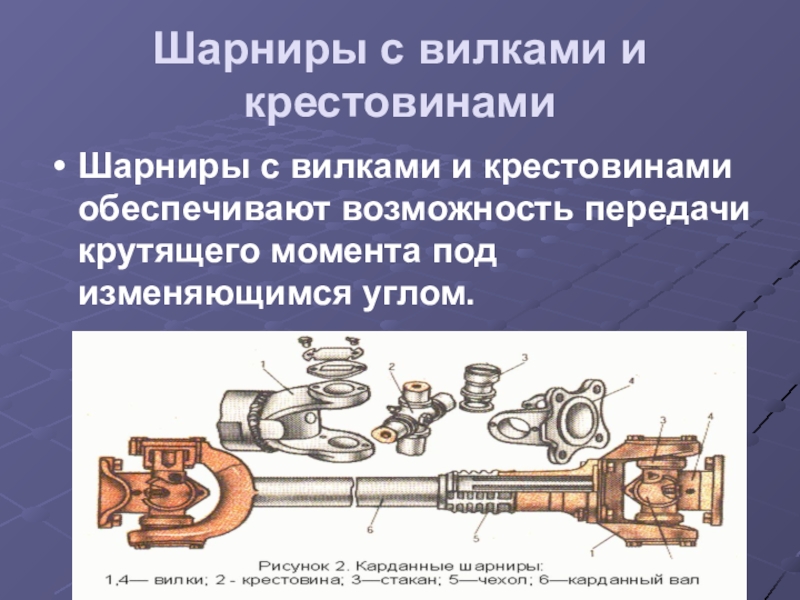

передачи крутящего момента под изменяющимся углом.

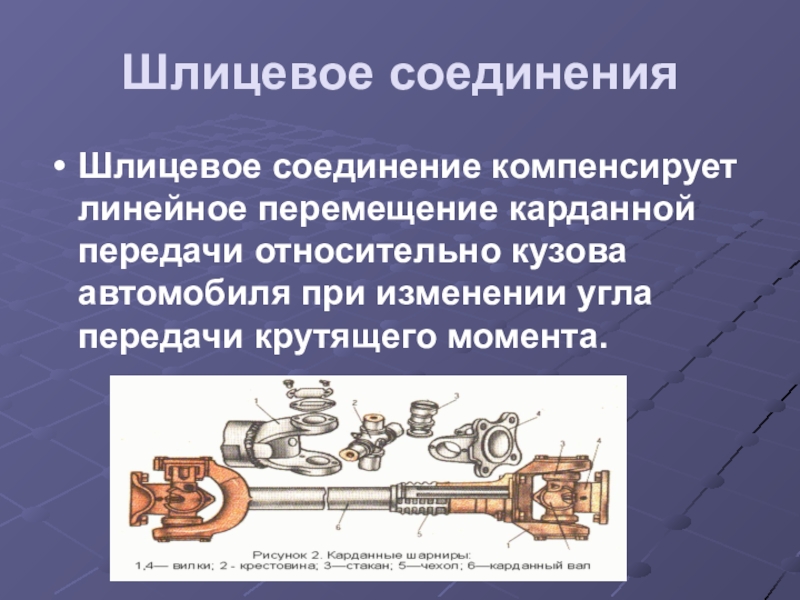

автомобиля при изменении угла передачи крутящего момента.

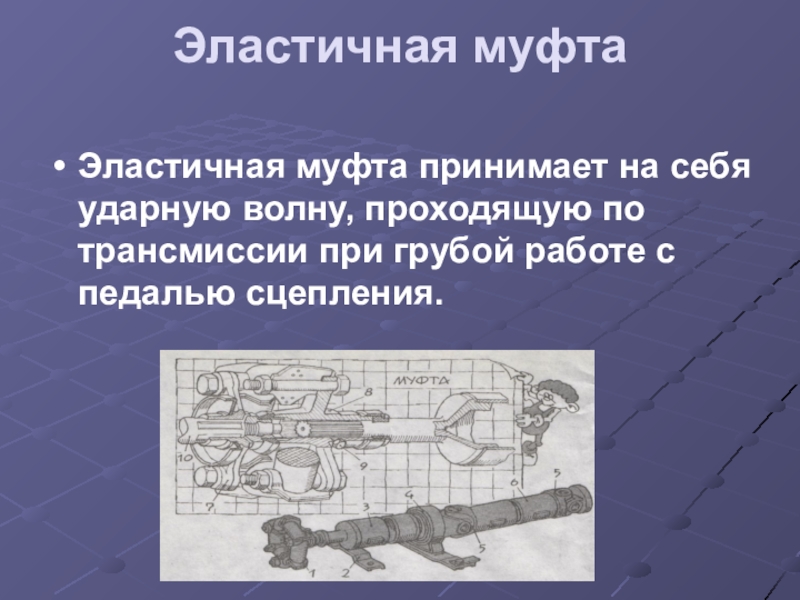

при грубой работе с педалью сцепления.

подшипников и шипов крестовин в шарнирах
Ослабло крепление вала к фланцу ведущей шестерни заднего моста

Способ устранение
Проверить радиальный зазор в подшипниках шарниров и, если он превышает 0,10 мм, заменить крестовину и подшипники
Подтянуть крепление заданным моментом

Симптом: Стук в карданной передаче при резком изменении движения автомобиля или при переключении передач

промежуточного вала
Ослабло крепление промежуточной опоры к поперечине Повышенное биение скользящей вилки в удлинителе коробки передач

Способ устранение
Произвести динамическую балансировку вала
Установить шлицевую вилку в одной плоскости со скользящей вилкой
Подтянуть крепление

Симптом: Вибрация карданной передачи

шарниров

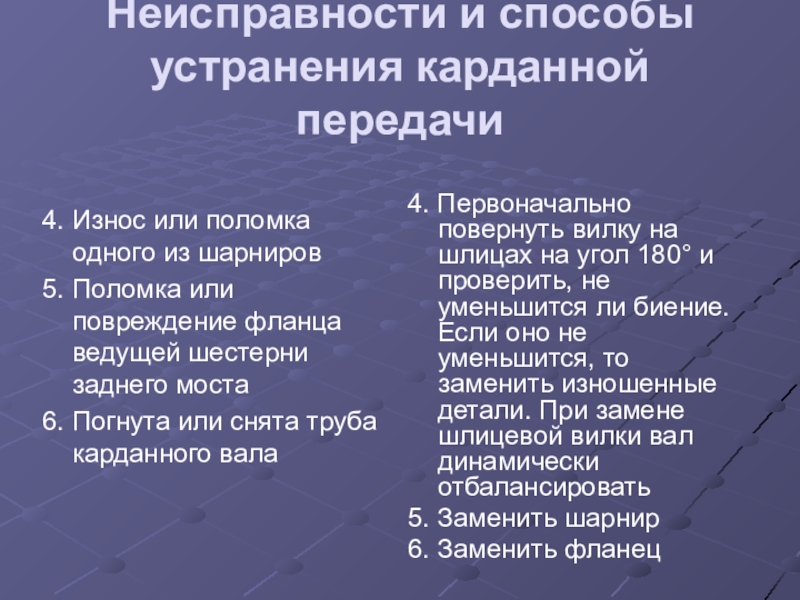

5. Поломка или повреждение фланца ведущей шестерни заднего моста
6. Погнута или снята труба карданного вала

4. Первоначально повернуть вилку на шлицах на угол 180° и проверить, не уменьшится ли биение. Если оно не уменьшится, то заменить изношенные детали. При замене шлицевой вилки вал динамически отбалансировать
5. Заменить шарнир
6. Заменить фланец

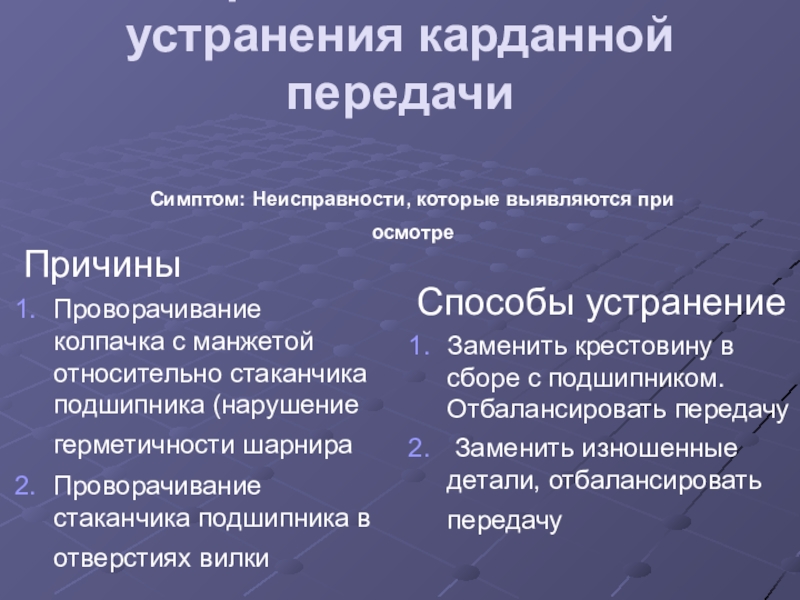

подшипника (нарушение герметичности шарнира
Проворачивание стаканчика подшипника в отверстиях вилки

Способы устранение
Заменить крестовину в сборе с подшипником. Отбалансировать передачу
Заменить изношенные детали, отбалансировать передачу

Симптом: Неисправности, которые выявляются при
осмотре
