Презентация, доклад по технологии в 6 классе по теме: Рубка; инструменты и приспособления для данной операции

инструменты и приспособления для данной операции

Преподаватель технологии
Рыбальченко С.Г.

– операция по:

разделению заготовки на части;
удалению лишнего металла;
вырубания в деталях пазов и канавок с помощью зубила (крейцмейселя) и молотка.

часть

1

2

3

4

Зубило

– металлический стержень длиной 160 – 200 мм,
имеющий режущую рабочую часть в форме клина.

и пазов.

Основные элементы крейцмейселя:

1

2

3

4

1. Режущая кромка

2. Рабочая часть

3. Средняя часть

4. Ударная часть

Угол заострения зубила:


при рубке стальных (твердых) заготовок

должен быть равен

– 35°…45°.

- 60°.

при рубке цветных (мягких) металлов

должен быть равен

от твёрдости и толщины
обрабатываемой заготовки сила удара молотком
по зубилу должна быть различной.

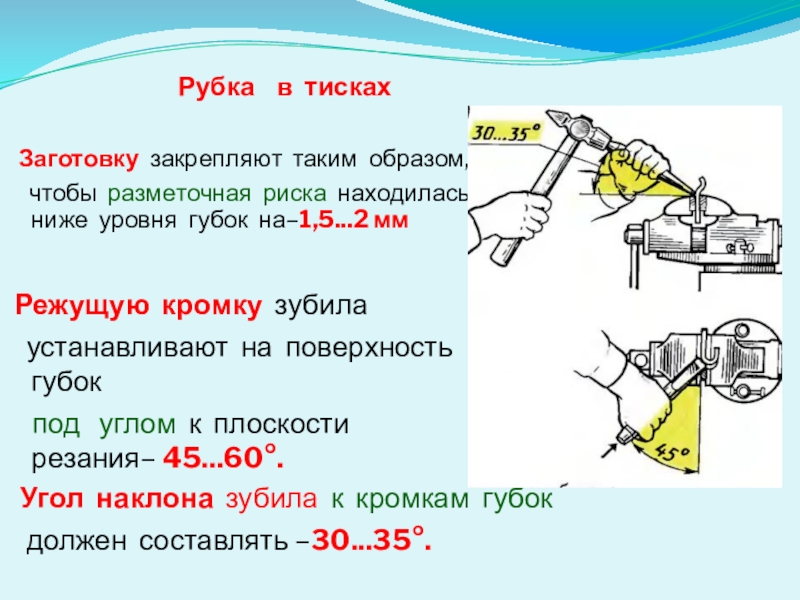

Рубка в тисках

Заготовку закрепляют таким образом,
чтобы разметочная риска находилась ниже уровня губок на–1,5...2 мм

Режущую кромку зубила
устанавливают на поверхность губок
под углом к плоскости резания– 45...60°.

Угол наклона зубила к кромкам губок
должен составлять –30...35°.

Наносим второй удар:
(получение непрерывного надреза).
Зубило устанавливают так,
чтобы половина его режущей кромки находилась в уже
прорубленной лунке,
а половина —
на разметочной риске.

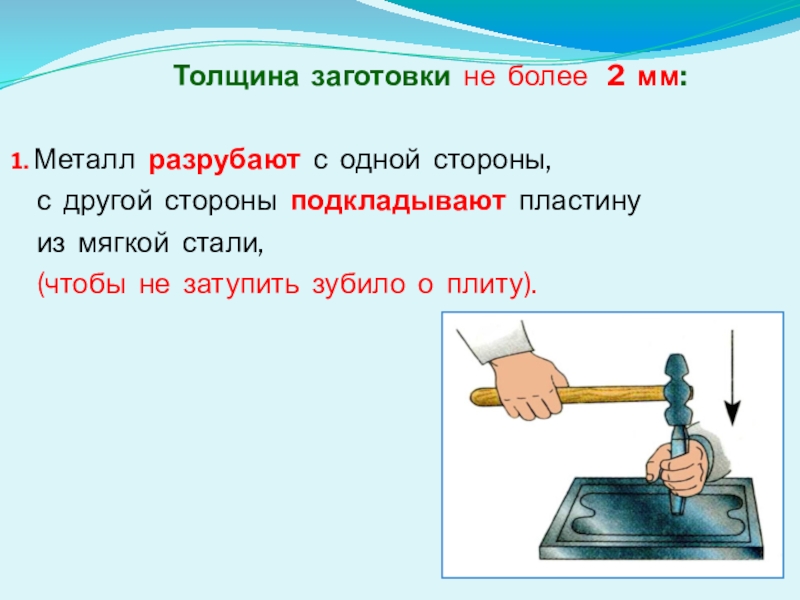

2 мм:

1. Металл разрубают с одной стороны,
с другой стороны подкладывают пластину
из мягкой стали,
(чтобы не затупить зубило о плиту).

с двух сторон.
2. Прорубают лист с одной стороны,
на половину его толщины,
3. Разрубают с другой стороны.

на расстоянии 15 — 30 мм.

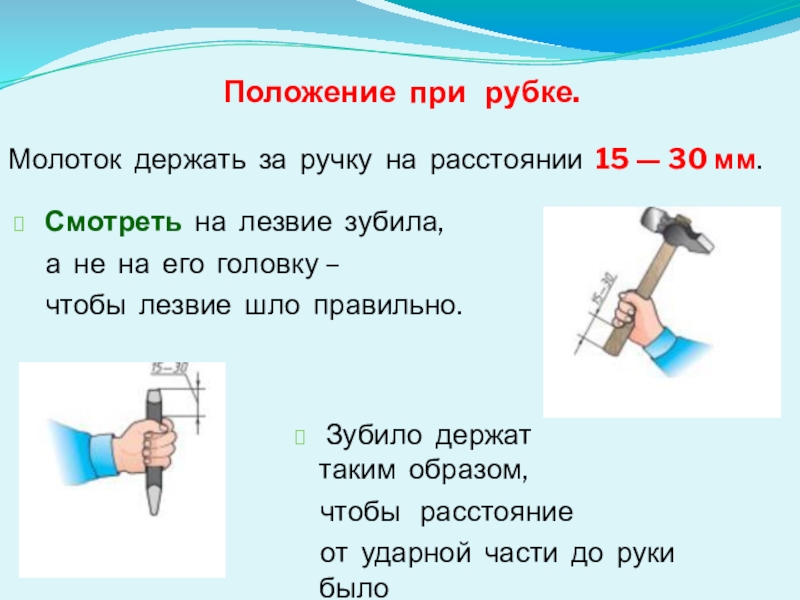

Смотреть на лезвие зубила,
а не на его головку –
чтобы лезвие шло правильно.

Зубило  держат   таким  образом,
чтобы расстояние
от ударной части до руки было
не менее 15 —30 мм.

стружек.
(молоток перемещается за счёт движения кисти руки).

Приемы рубки металла в тисках.

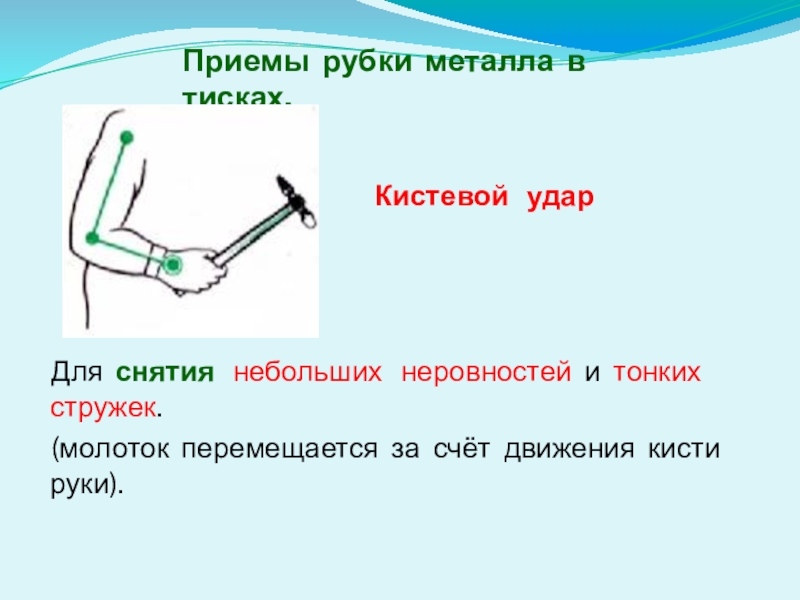

Кистевой удар

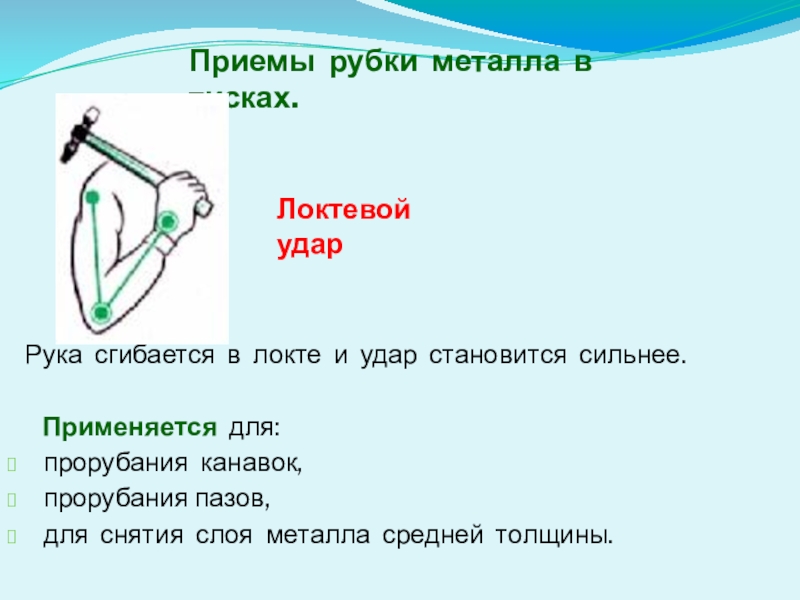

в локте и удар становится сильнее.

Применяется для:
прорубания канавок,
прорубания пазов,
для снятия слоя металла средней толщины.

требуется удалить за один проход зубила
большой припуск.
(используют для срубания толстых стружек,
разрубания прутков и полос большой толщины.

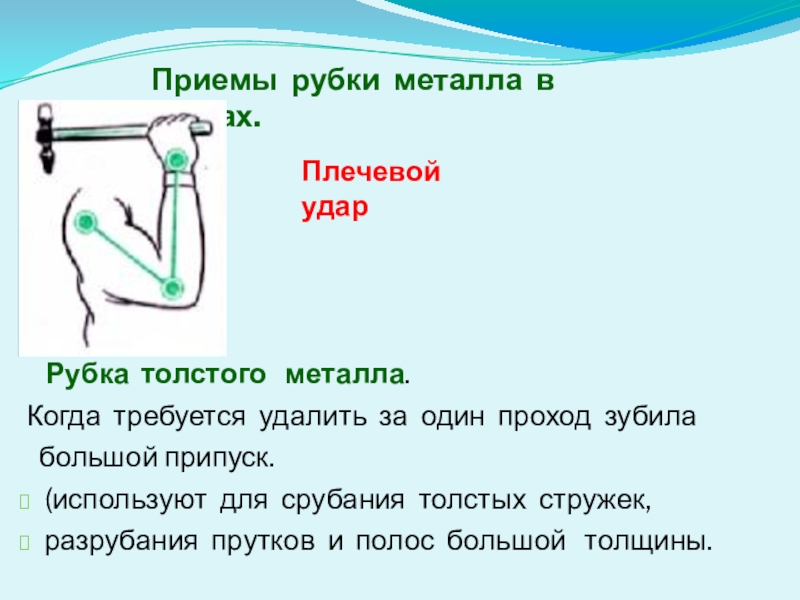

Плечевой удар

бойковая часть без трещин и заусенец,
Боёк молотка без заусенец, его ручка без трещин и сколов.

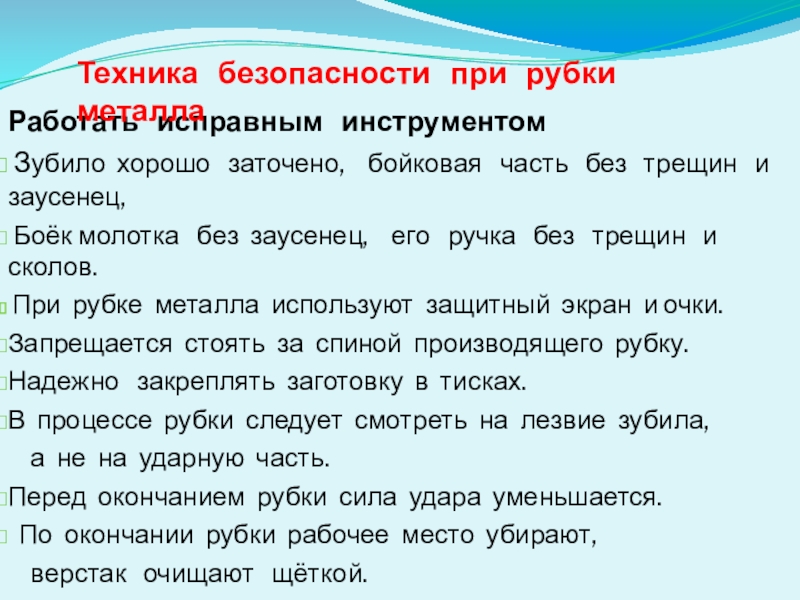

Техника безопасности при рубки металла

При рубке металла используют защитный экран и очки.
Запрещается стоять за спиной производящего рубку.
Надежно закреплять заготовку в тисках.
В процессе рубки следует смотреть на лезвие зубила,
а не на ударную часть.
Перед окончанием рубки сила удара уменьшается.
По окончании рубки рабочее место убирают,
верстак очищают щёткой.

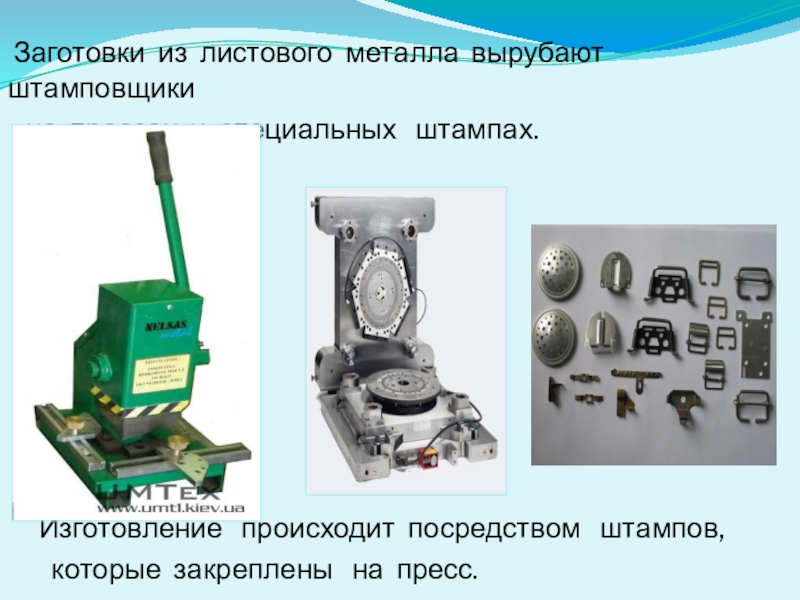

и специальных штампах.

Изготовление происходит посредством штампов,
которые закреплены на пресс.

и крейцмейсель?
От чего зависит угол заострения зубила?
Как правильно держать зубило?
Какой должна быть рабочая поза?
Что общего между зубилом и ножовочным полотном?

Вопросы для контроля знаний
