Презентация, доклад по технологии Технология обработки металла

Содержание

Как ты уже знаешь, детали из древесины удобно обрабатывать на столярном верстаке. Для обработки заготовок из металла также необходимо организовать подобное рабочее место.

Слайд 1Технология обработки металлов.
Инструменты и приспособления
для слесарных работ

Технология обработки металлов. Инструменты и приспособления для слесарных работ

Слайд 2Как ты уже знаешь, детали из древесины удобно обрабатывать на столярном

верстаке. Для обработки заготовок из металла также необходимо организовать подобное рабочее место.
Как ты уже знаешь, детали из древесины удобно обрабатывать на столярном верстаке. Для обработки заготовок из металла

Слайд 3Ручную обработку металлов называют слесарной. Рабочим местом для ручной обработки металлов

в школьной мастерской является слесарный верстак
Ручную обработку металлов называют слесарной. Рабочим местом для ручной обработки металлов в школьной мастерской является слесарный верстак

Слайд 4Слесарный верстак
4
1
3
2
1 – основание 2 – крышка
3

– защитная сетка 4 - тиски
Слесарный верстак41321 – основание  2 – крышка  3 – защитная сетка   4 -

Слайд 5Универсальный верстак
3
2
5
6
1
1
7
4
1–основание 2–крышка 3–защитная сетка
4–тиски 5–зажим 6–винт 7–стул

Универсальный верстак325611741–основание 2–крышка 3–защитная сетка 4–тиски 5–зажим  6–винт 7–стул

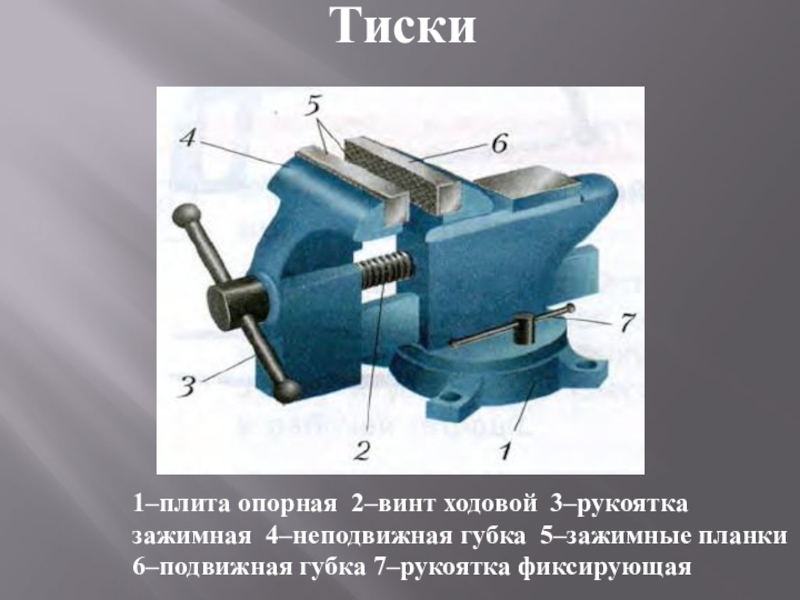

Слайд 6Тиски
1–плита опорная 2–винт ходовой 3–рукоятка
зажимная 4–неподвижная губка 5–зажимные планки 6–подвижная

губка 7–рукоятка фиксирующая
Тиски1–плита опорная 2–винт ходовой 3–рукоятка зажимная 4–неподвижная губка 5–зажимные планки 6–подвижная губка 7–рукоятка фиксирующая

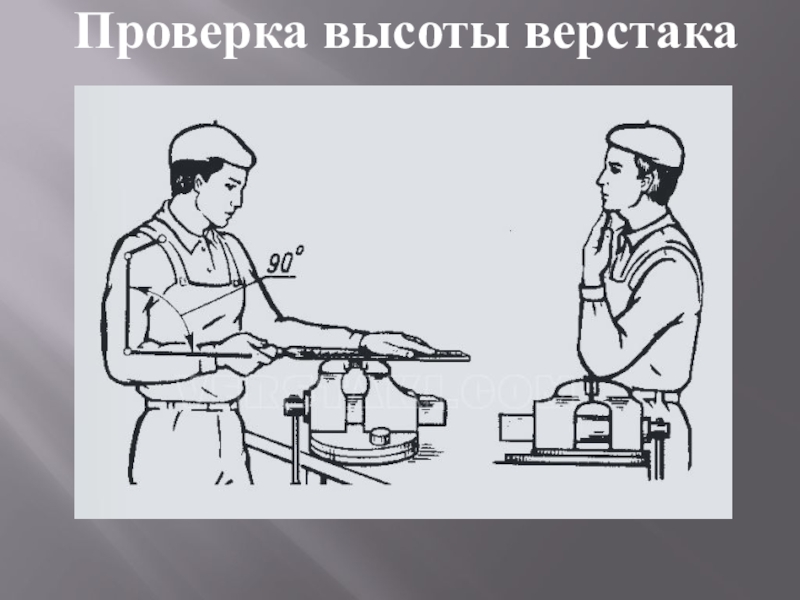

Слайд 7Проверка высоты верстака

Проверка высоты верстака

Слайд 8Зубило
1
2
3
4
1 – лезвие 2 – рабочая часть
3

– средняя часть 4 – ударная часть
Зубило12341 – лезвие  2 – рабочая часть  3 – средняя часть   4 –

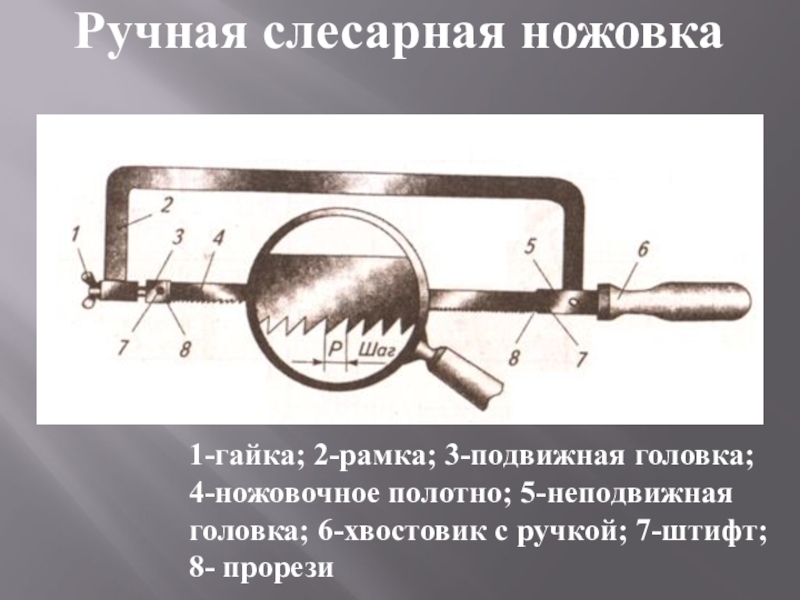

Слайд 91-гайка; 2-рамка; 3-подвижная головка;
4-ножовочное полотно; 5-неподвижная головка; 6-хвостовик с ручкой;

7-штифт; 8- прорези

Ручная слесарная ножовка

1-гайка; 2-рамка; 3-подвижная головка; 4-ножовочное полотно; 5-неподвижная головка; 6-хвостовик с ручкой; 7-штифт; 8- прорезиРучная слесарная ножовка

Слайд 102
1
3
1 – боёк 2 – носок 3 – ручка
Слесарный

молоток
с квадратным бойком
2131 – боёк  2 – носок  3 – ручкаСлесарный молоток с квадратным бойком

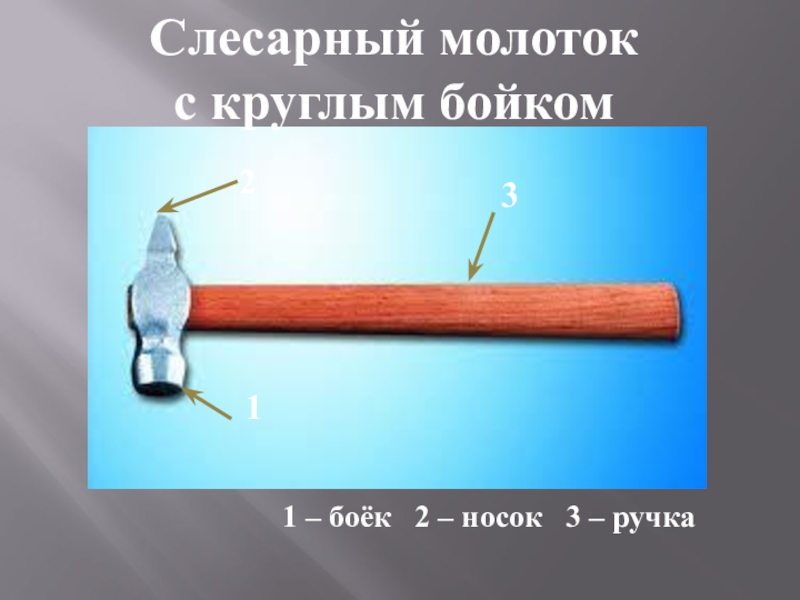

Слайд 112
1
3
1 – боёк 2 – носок 3 – ручка
Слесарный

молоток
с круглым бойком
2131 – боёк  2 – носок  3 – ручкаСлесарный молоток с круглым бойком

Слайд 12Киянка

Киянка

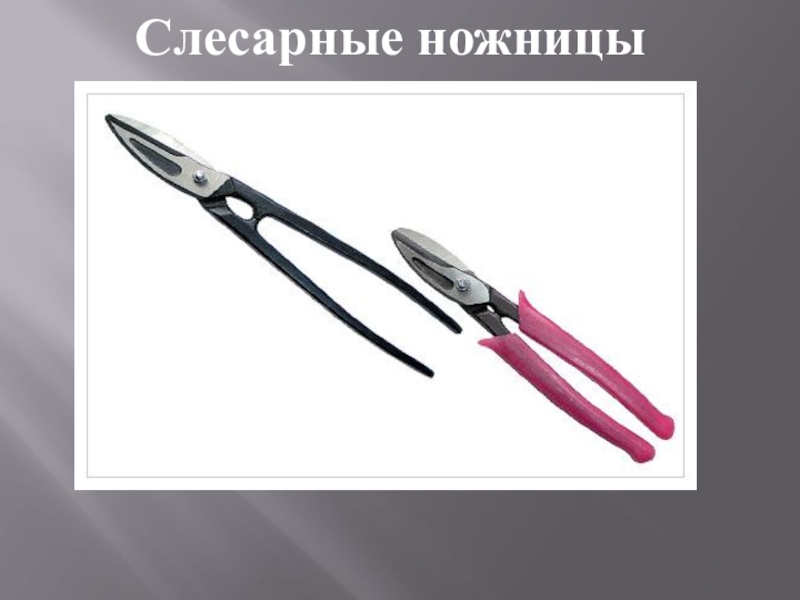

Слайд 13Слесарные ножницы

Слесарные ножницы

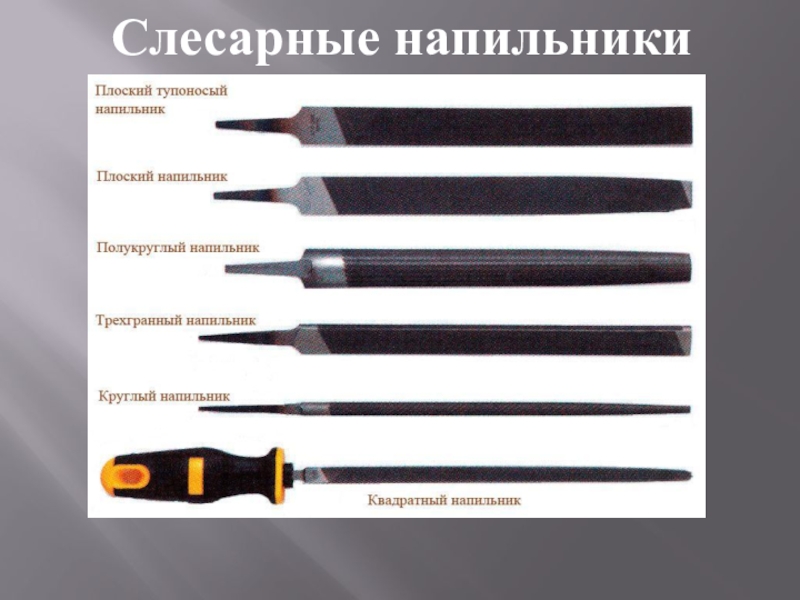

Слайд 14Слесарные напильники

Слесарные напильники

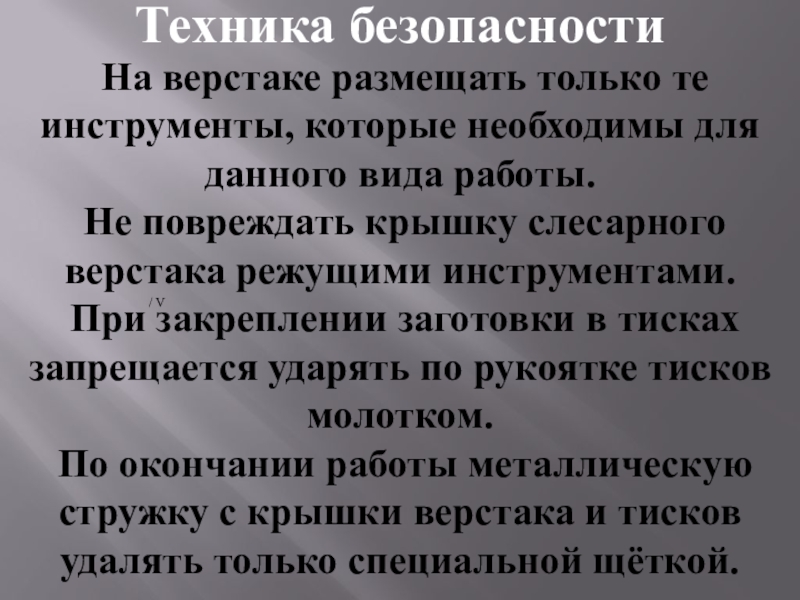

Слайд 15 На верстаке размещать только те инструменты, которые необходимы для данного

вида работы.
Не повреждать крышку слесарного верстака режущими инструментами.
При закреплении заготовки в тисках запрещается ударять по рукоятке тисков молотком.
По окончании работы металлическую стружку с крышки верстака и тисков удалять только специальной щёткой.

Техника безопасности

На верстаке размещать только те инструменты, которые необходимы для данного вида работы. Не повреждать крышку слесарного

Слайд 16Слесарь — это специалист по ручной обработке металла. Он хорошо разбирается

в свойствах металлов, выполняет разметку, резку, гибку, сверление, сварку, зачистку, соединение металлических заготовок. Слесарь умеет затачивать и подготавливать к работе слесарные металлорежущие инструменты.
Слесарь — это специалист по ручной обработке металла. Он хорошо разбирается в свойствах металлов, выполняет разметку, резку,
