Презентация, доклад по технологии: Расход и стоимость электрической энергии (7 класс)
Содержание
- 1. Презентация по технологии: Расход и стоимость электрической энергии (7 класс)
- 2. Цель урока:Научиться определять расход и стоимость электрической энергии.
- 3. История создания электросчётчикаКонструкция и принцип действия электросчётчикаРасчет
- 4. Электролитический счётчик (веберметр) 1881 годТомас Эдисон Не годились при колебаниях напряжения, измеряли ампер-часы
- 5. Маятниковый счётчик Германн Арон 1883
- 6. Моторный счетчик Элиху Томсон 1889 г. Париж Измерял электрический ток в Ватт-часНедостаток:премущественно для постоянного тока
- 7. Индукционные счетчики В 1894 году Оливер Шелленбергер разработал счетчик ватт-часов переменноготока

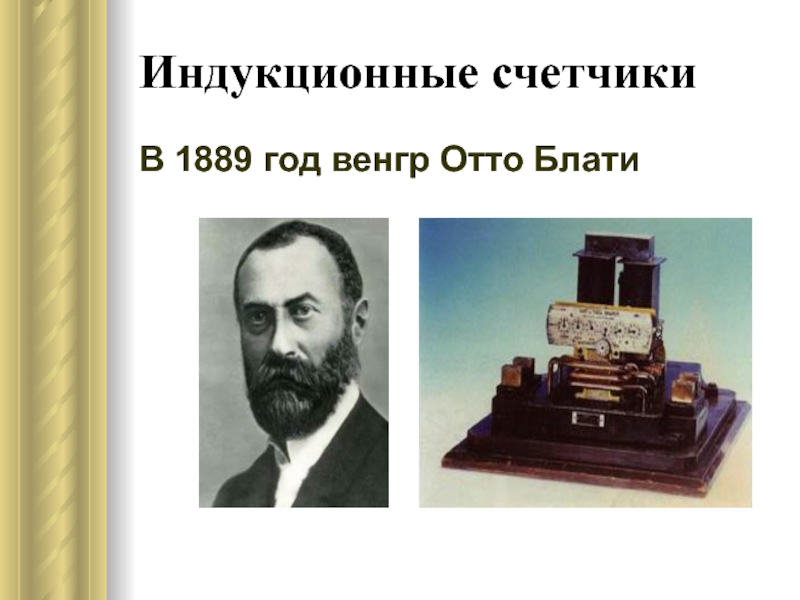

- 8. Индукционные счетчикиВ 1889 год венгр Отто Блати
- 9. Принцип действия электросчетчика видео
- 10. Конструкция электросчетчика1 — токовая катушка 2 —катушка
- 11. ВыпускаютсяОднотарифные индукционные(механические)ТрехфазныеДвухтарифныеОднофазныеэлектронные
- 12. Счётчик электрической энергии (электрический счётчик) - прибор для
- 13. Запомни правило!определить текущие и предыдущие показания счётчика,
- 14. Количество электроэнергииW- мощность электроприбора (Вт) t-время использования электроприбора (ч, день, месяц) A =W*tкВт*ч
- 15. Cтоимость электроэнергииТариф- цена руб/kВт*чС(стоимость) = A* тарифС(стоимость)=W* t * тариф
- 16. Практическая работа. Расчёт потребляемой электроэнергии по счётчику Цель - Научиться определять стоимость потребленной энергии.

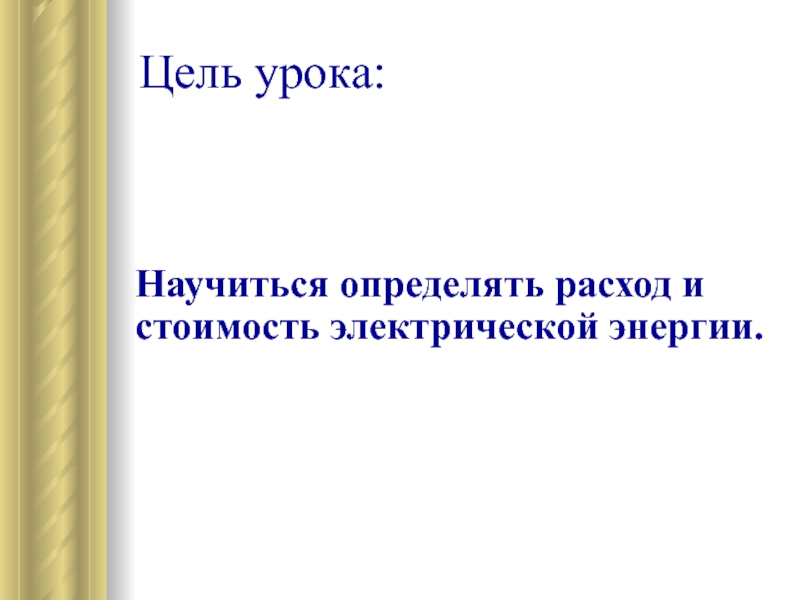

Цель урока:Научиться определять расход и стоимость электрической энергии.
Слайд 1Муниципальное бюджетное общеобразовательное учреждение
«Средняя общеобразовательная школа №45»
Способы определения

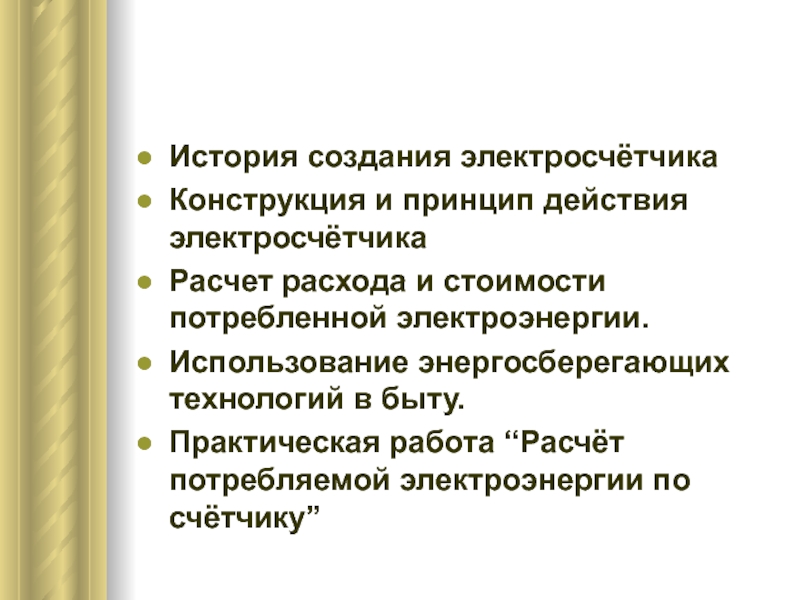

Слайд 3
История создания электросчётчика
Конструкция и принцип действия электросчётчика
Расчет расхода и стоимости потребленной
электроэнергии.
Использование энергосберегающих технологий в быту.
Практическая работа “Расчёт потребляемой электроэнергии по счётчику”
Использование энергосберегающих технологий в быту.
Практическая работа “Расчёт потребляемой электроэнергии по счётчику”

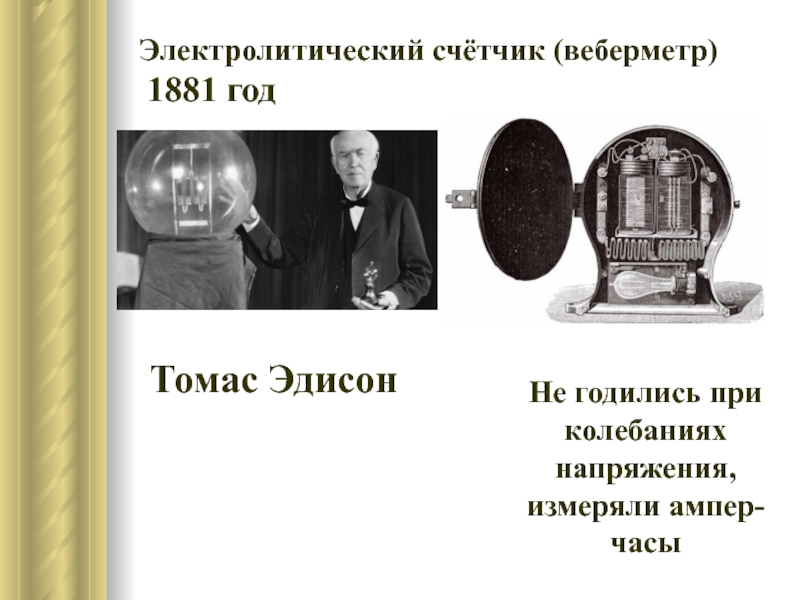

Слайд 4Электролитический счётчик (веберметр)
1881 год
Томас Эдисон
Не годились при колебаниях
напряжения, измеряли ампер-часы

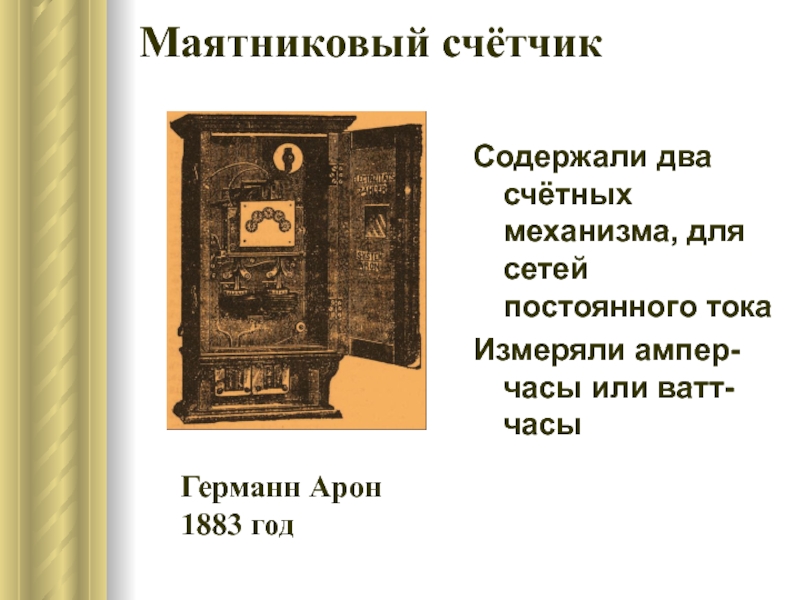

Слайд 5
Маятниковый счётчик
Германн Арон 1883 год
Содержали два счётных механизма, для сетей
постоянного тока
Измеряли ампер- часы или ватт-часы
Измеряли ампер- часы или ватт-часы

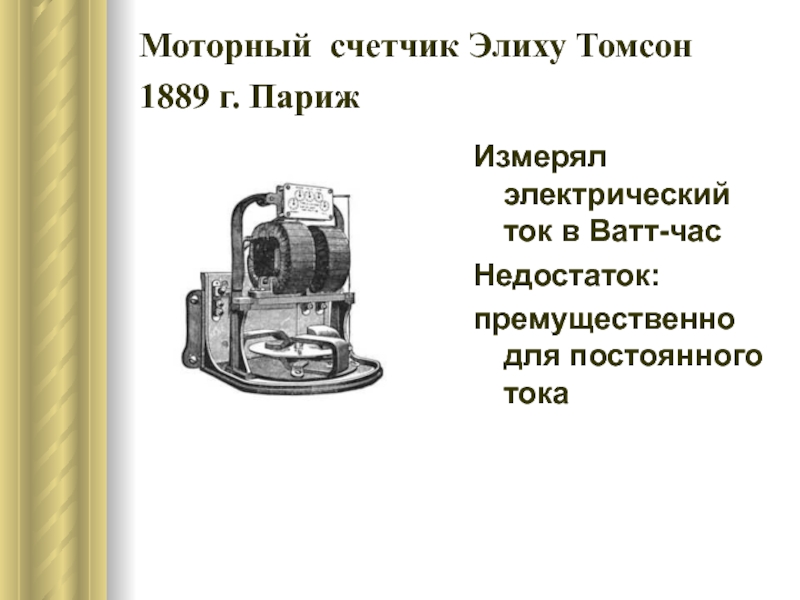

Слайд 6Моторный счетчик Элиху Томсон
1889 г. Париж
Измерял электрический ток в Ватт-час
Недостаток:
премущественно
для постоянного тока

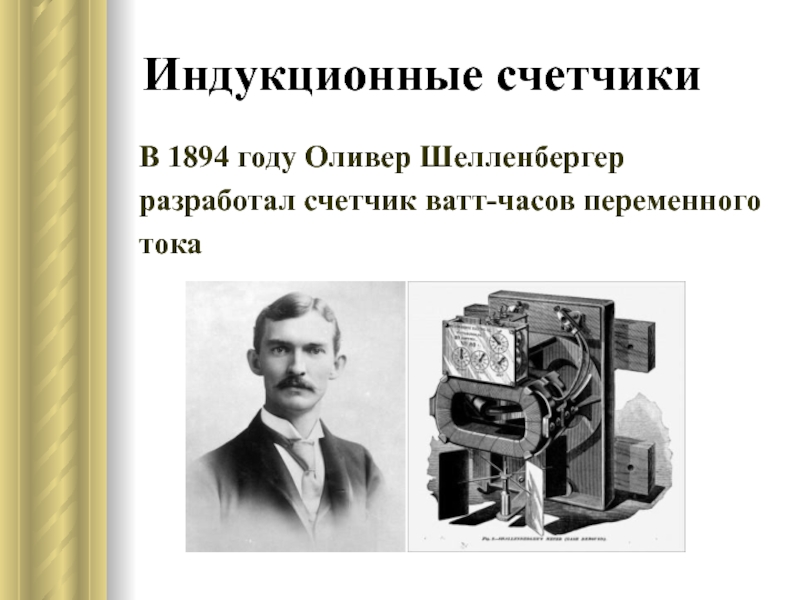

Слайд 7Индукционные счетчики
В 1894 году Оливер Шелленбергер
разработал счетчик ватт-часов переменного
тока

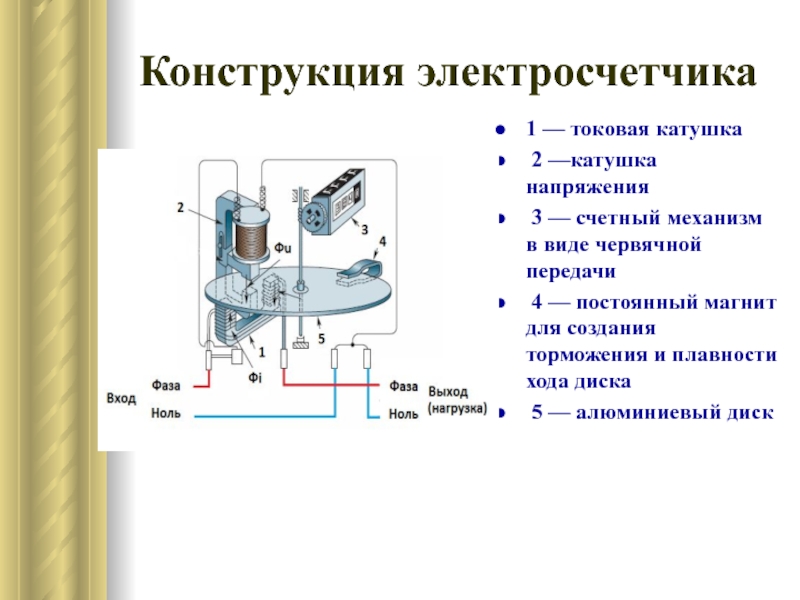

Слайд 10Конструкция электросчетчика
1 — токовая катушка
2 —катушка напряжения
3 — счетный
механизм в виде червячной передачи
4 — постоянный магнит для создания торможения и плавности хода диска
5 — алюминиевый диск
4 — постоянный магнит для создания торможения и плавности хода диска
5 — алюминиевый диск

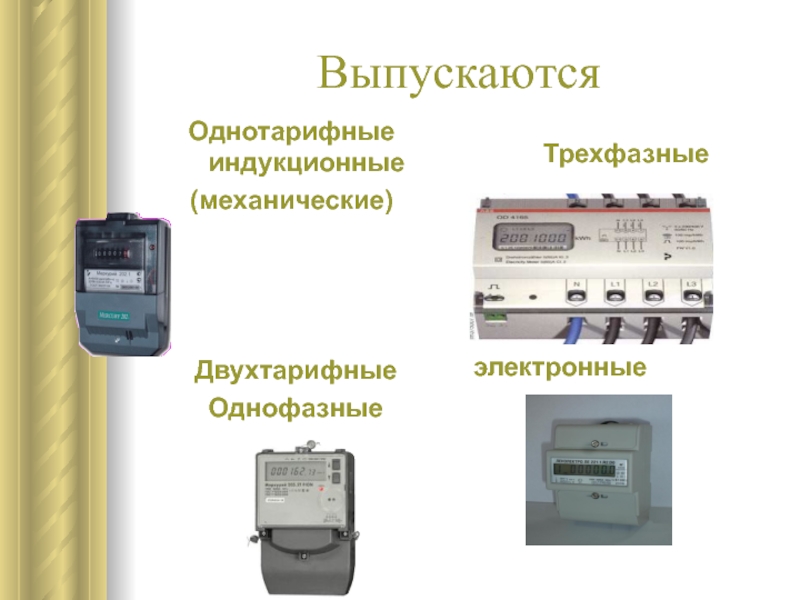

Слайд 11Выпускаются
Однотарифные индукционные
(механические)
Трехфазные
Двухтарифные
Однофазные
электронные
Слайд 12
Счётчик электрической энергии (электрический счётчик) - прибор для измерения расхода электроэнергии переменного
или постоянного тока. (измеряется в кВт/ч).

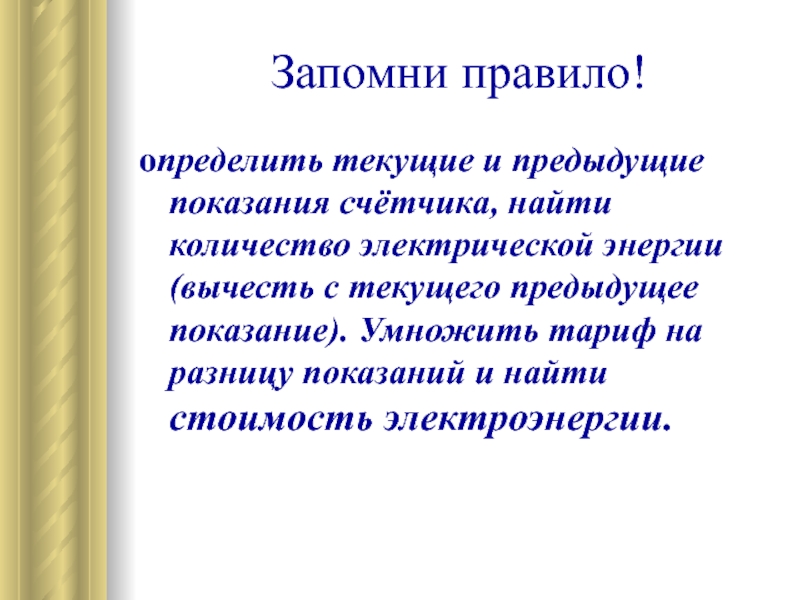

Слайд 13Запомни правило!
определить текущие и предыдущие показания счётчика, найти количество электрической энергии
(вычесть с текущего предыдущее показание). Умножить тариф на разницу показаний и найти стоимость электроэнергии.
Слайд 14Количество электроэнергии
W- мощность электроприбора (Вт)
t-время использования электроприбора (ч, день, месяц)
A =W*t
кВт*ч

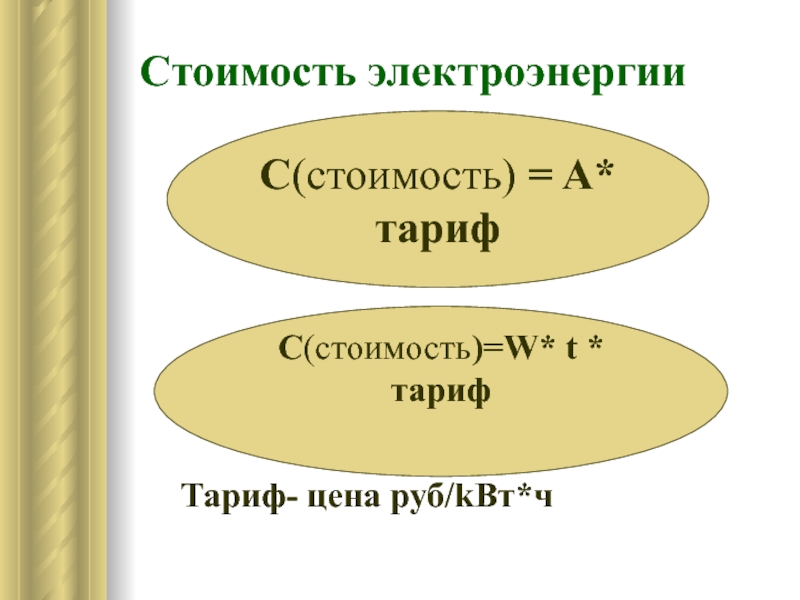

Слайд 15Cтоимость электроэнергии
Тариф- цена руб/kВт*ч
С(стоимость) = A* тариф
С(стоимость)=W* t * тариф

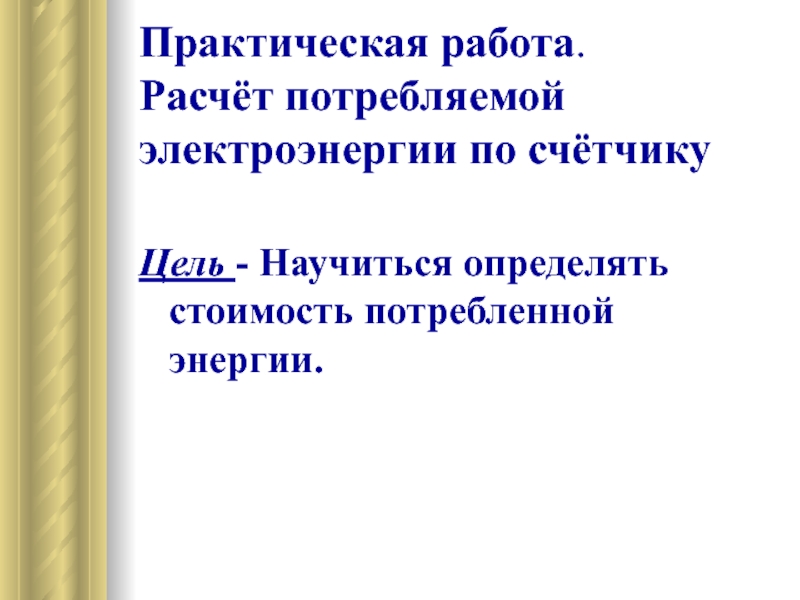

Слайд 16
Практическая работа.
Расчёт потребляемой электроэнергии по счётчику
Цель - Научиться определять стоимость потребленной
энергии.
