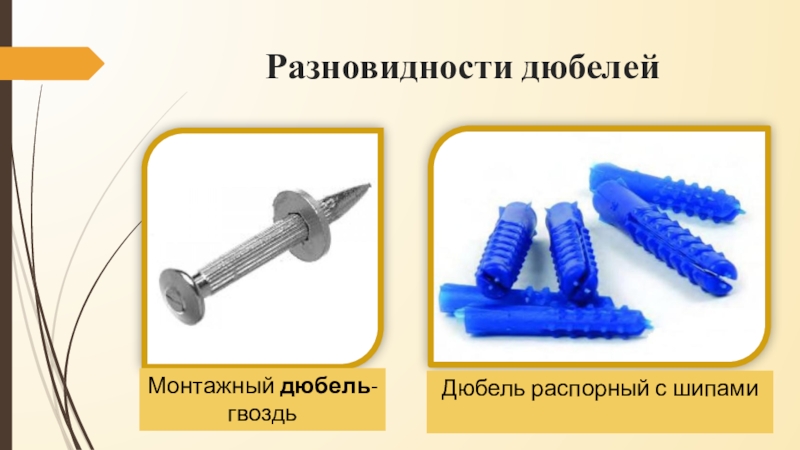

- 8. Разновидности дюбелейМонтажный дюбель-гвоздьДюбель распорный с шипами
- 9. Разновидности дюбелейДюбель для пустотелых конструкций металл Дюбель "МОЛЛИ"Металлический рамный дюбель

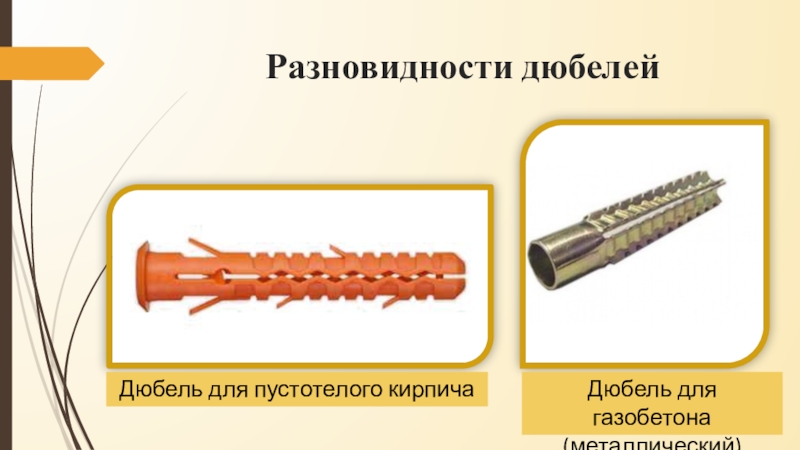

- 10. Разновидности дюбелейДюбель для пустотелого кирпичаДюбель для газобетона (металлический)

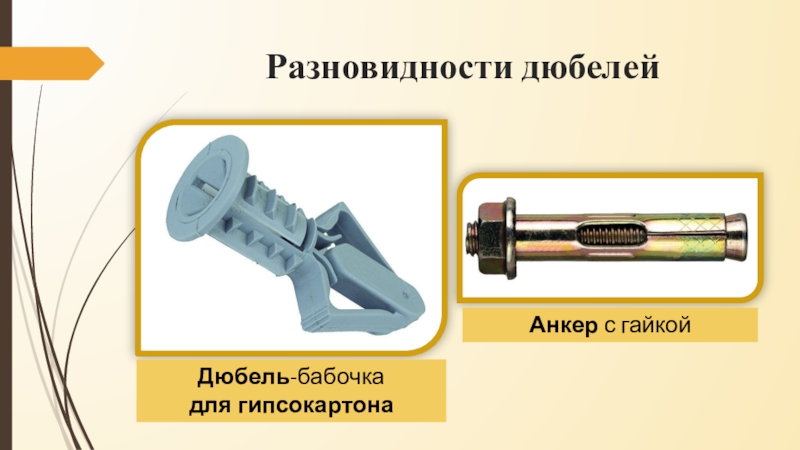

- 11. Разновидности дюбелейДюбель-бабочка для гипсокартонаАнкер с гайкой
- 12. Правила безопасной работыРаботать пробойником и шлямбуром можно
- 13. Вопросы для закрепления пройденного материалаЧто такое шлямбур?Как
- 14. Установка форточных и дверных петельЧТО ТАКОЕ ПЕТЛЯ?ГДЕ
- 15. Для навешивания форточек, фрамуг, оконных створок и

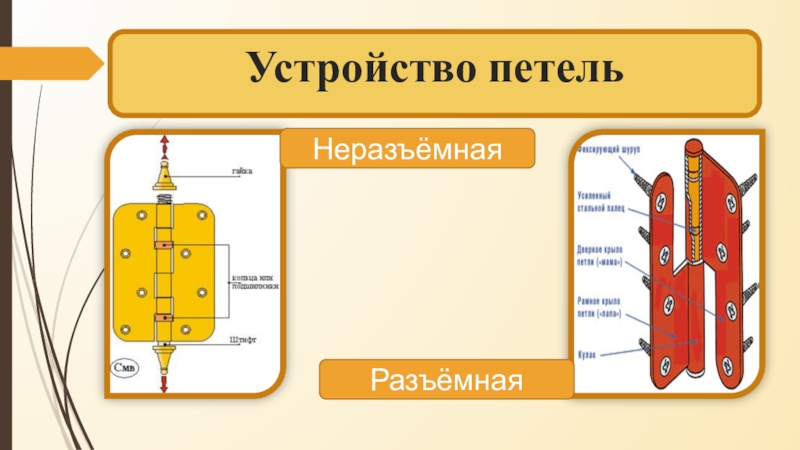

- 16. Устройство петель
- 17. Устройство петельНеразъёмнаяРазъёмная
- 18. Виды петельРазъёмная петляС неё можно снять дверь,
- 19. Виды петельНеразъёмная (универсальная) петля
- 20. Виды петельВвёртная петля крепится с помощью штырьков

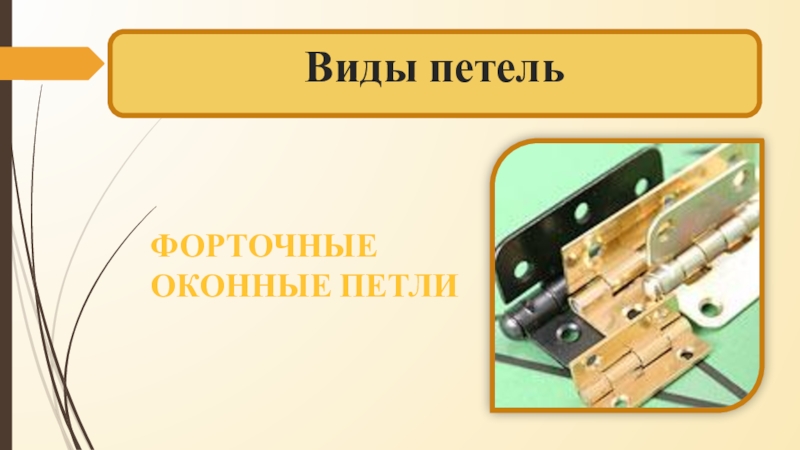

- 21. Виды петельФОРТОЧНЫЕ ОКОННЫЕ ПЕТЛИ

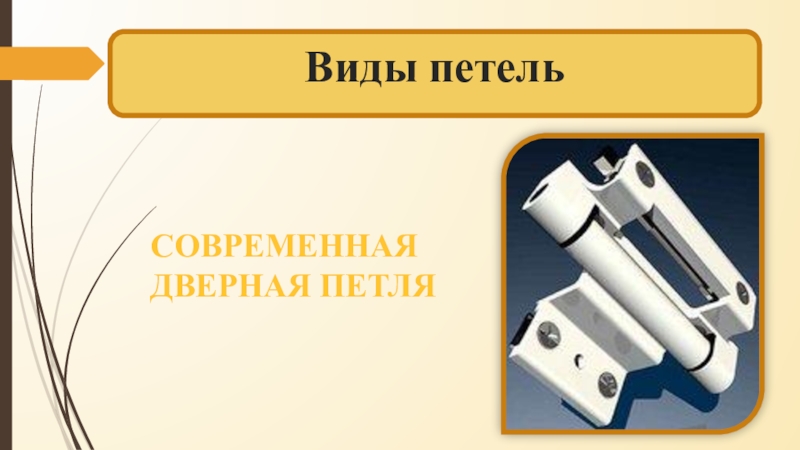

- 22. Виды петельСОВРЕМЕННАЯ ДВЕРНАЯ ПЕТЛЯ

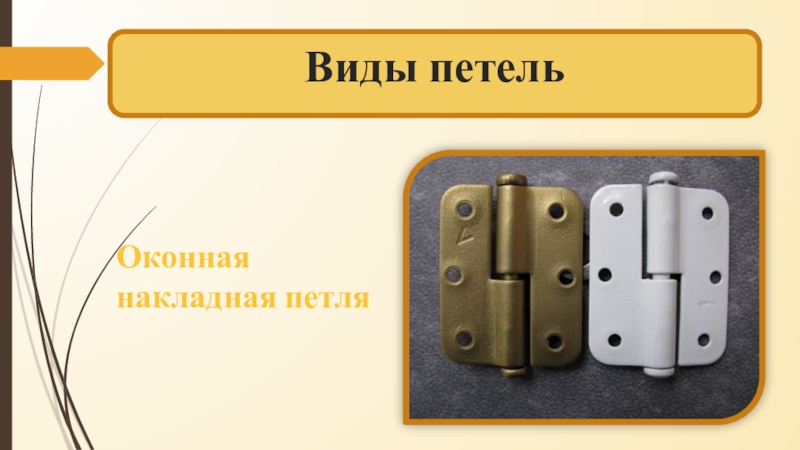

- 23. Виды петельОконная накладная петля

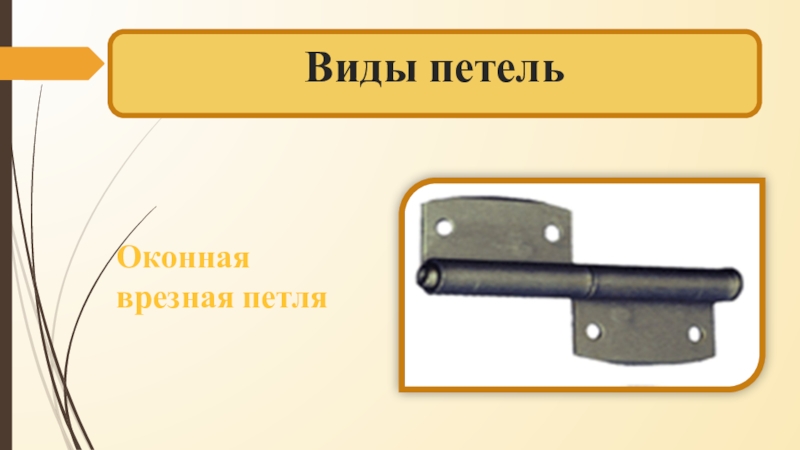

- 24. Виды петельОконная врезная петля
- 25. Виды петельРояльная петля

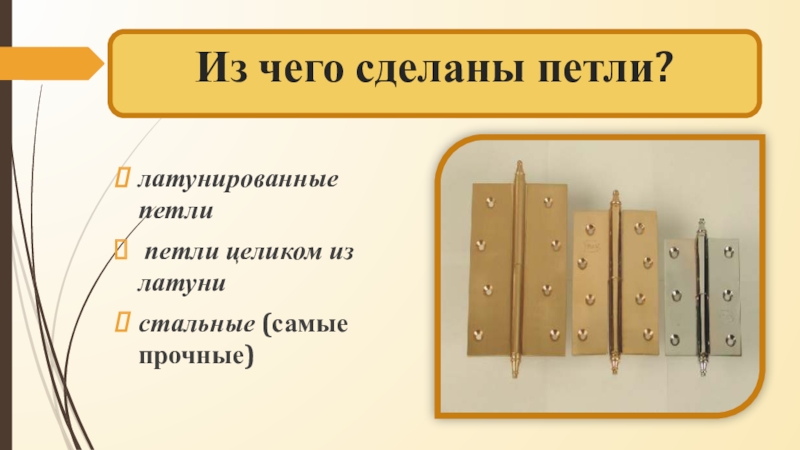

- 26. Из чего сделаны петли?латунированные петли петли целиком из латуни стальные (самые прочные)
- 27. Петли могут быть накладными и врезными, правыми
- 28. ЗАПОМНИТЕ!!!Перед установкой петли:У петель не должно быть
- 29. Левые или правые Схема, которая поможет определить, какие петли вам нужны – левые или правые
- 30. Установка петель
- 31. Установка петель У форточных и оконных петель

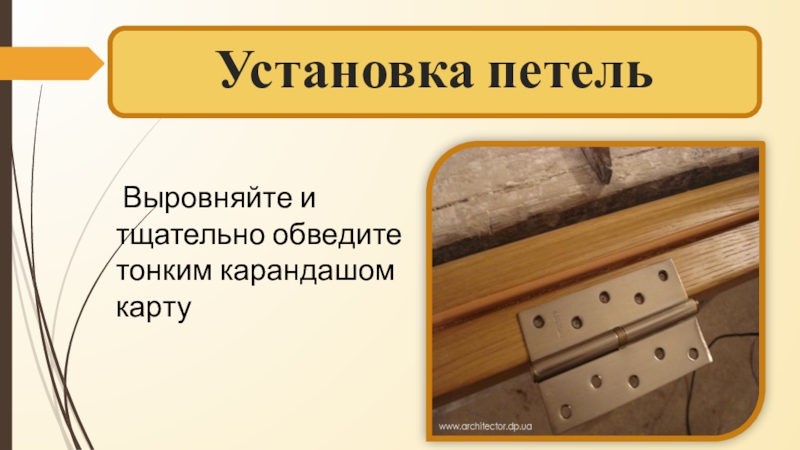

- 32. Установка петель Выровняйте и тщательно обведите тонким карандашом карту

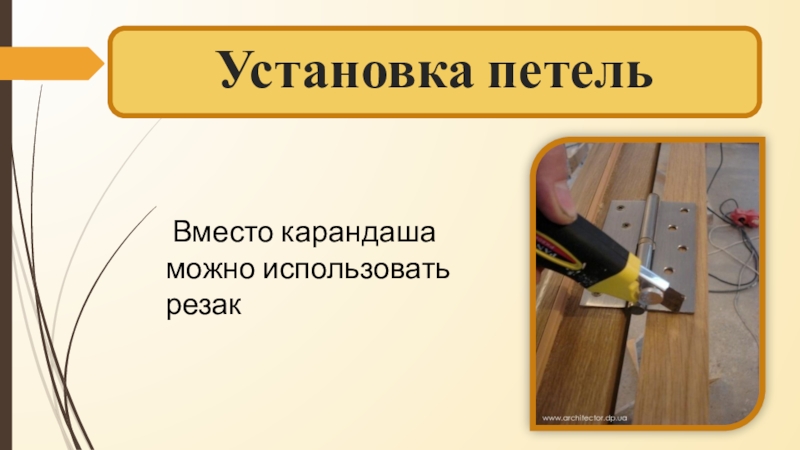

- 33. Установка петель Вместо карандаша можно использовать резак

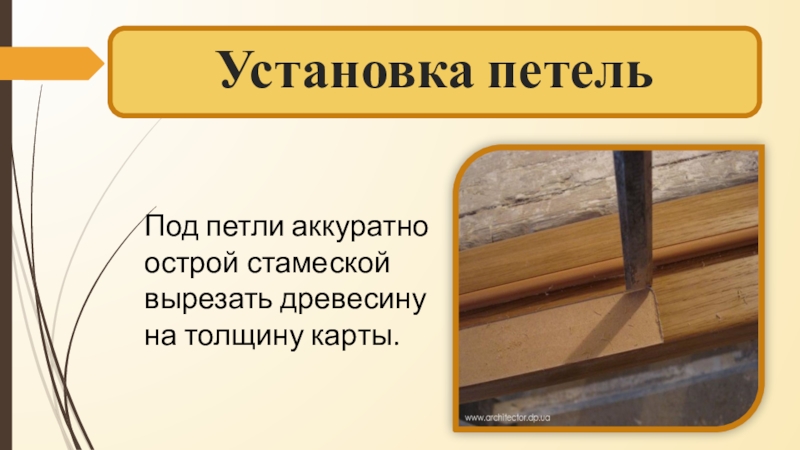

- 34. Установка петельПод петли аккуратно острой стамеской вырезать древесину на толщину карты.

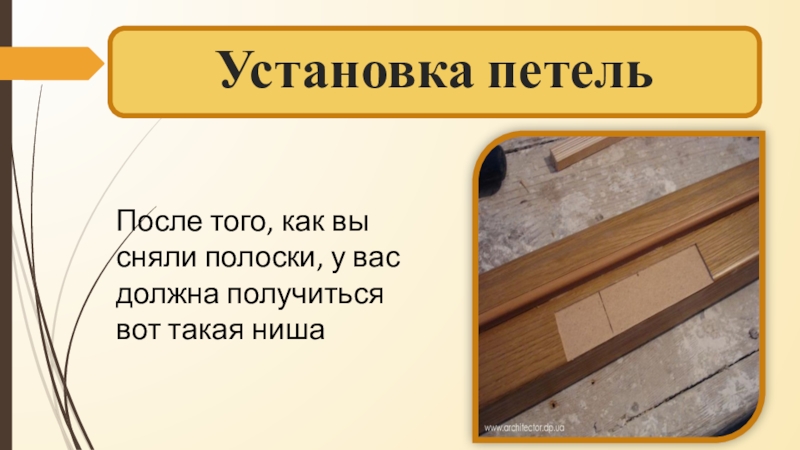

- 35. Установка петельПосле того, как вы сняли полоски, у вас должна получиться вот такая ниша
- 36. Установка петельПрикладываем петлю, выравнивая по краю и накалываем отверстия шилом

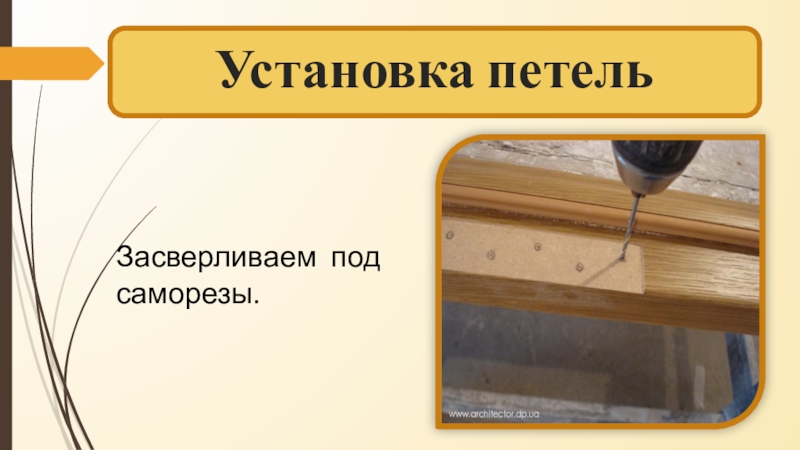

- 37. Установка петельЗасверливаем под саморезы.

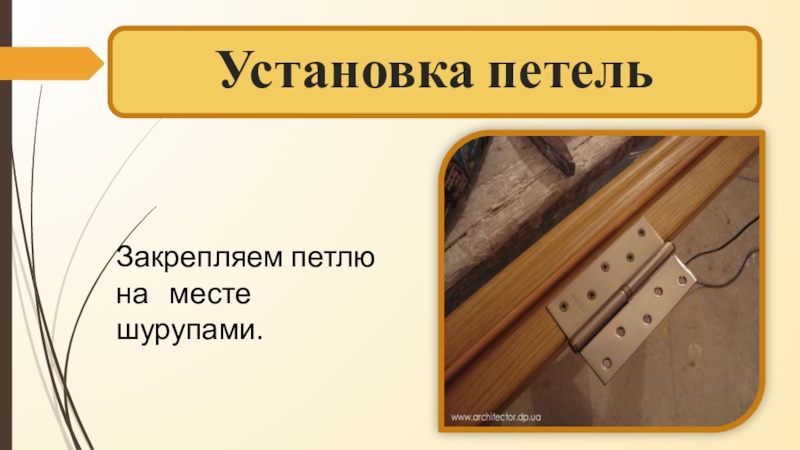

- 38. Установка петельЗакрепляем петлю на месте шурупами.
- 39. Установка петельТочно так же, как и на

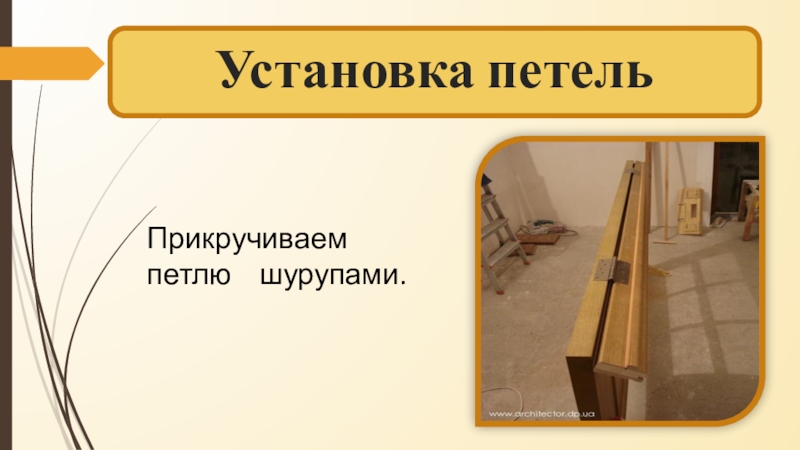

- 40. Установка петельПрикручиваем петлю шурупами.

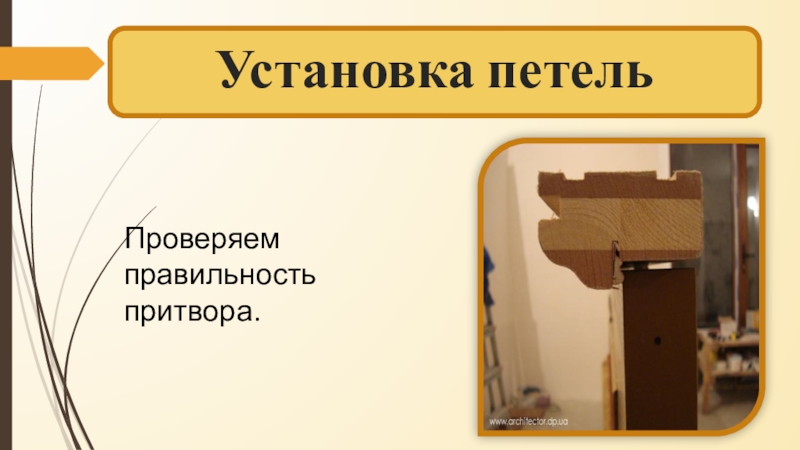

- 41. Установка петельПроверяем правильность притвора.
- 42. Как ввинчивать шурупыПеред тем как начать ввинчивать
- 43. Как ввинчивать шурупыВвинчивай шуруп сначала вручную, затем
- 44. Правила техники безопасности при работе стамескойРаботать исправным
- 45. Правила техники безопасности при сверлении древесины ручным
- 46. Правила техники безопасности при сверлении древесины ручным
- 47. Проверка на внимательность132………………..?…………………?…………………?
- 48. Проверка на внимательностьПетля бывает (найди правильный ответ)ВОЗДУШНАЯДВЕРНАЯФИГУРНАЯ ФОРТОЧНАЯ МЕРТВАЯ ОКОННАЯ
- 49. Проверка на внимательность(выберите правильный ответ)карты сложенные не
- 50. Проверка на смекалку(Вы должны выбрать те операции,
- 51. Проверка на смекалкуВыжигание ЗачисткаПилениеСтроганиеРазметкаЛакированиеСоединениеПрирезка
- 52. Проверка на смекалку(Вы должны выбрать только те инструменты которые нужны для установки петель)
- 53. Проверка на смекалкуМолоток Наждачная бумагаРубанокЦиркульЛинейкаШилоОтверткаЛобзикПлоскогубцы Напильник
- 54. Проверка на смекалку(Вы должны отгадать ребусы)
- 55. Проверка на смекалку
- 56. Проверка на смекалку
- 57. Итог урокаСегодня я узнал…Было интересно…Было трудно…Я понял
- 58. Домашнее задание§24, §25
- 59. Спасибо за внимание!!!
В помещениях на стенах размещают зеркала полки, картины, карнизы для штор и другие предметы. Способ их крепления зависит от веса предмета и материала стены. В деревянную стену нетрудно забить гвозди или завернуть шурупы, надо только предварительно

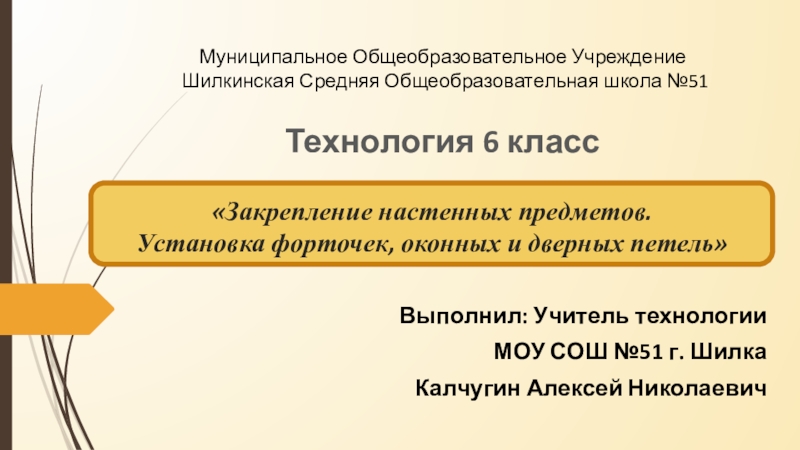

Слайд 1«Закрепление настенных предметов.
Установка форточек, оконных и дверных петель»
Выполнил: Учитель технологии
МОУ СОШ №51 г. Шилка
Калчугин Алексей Николаевич

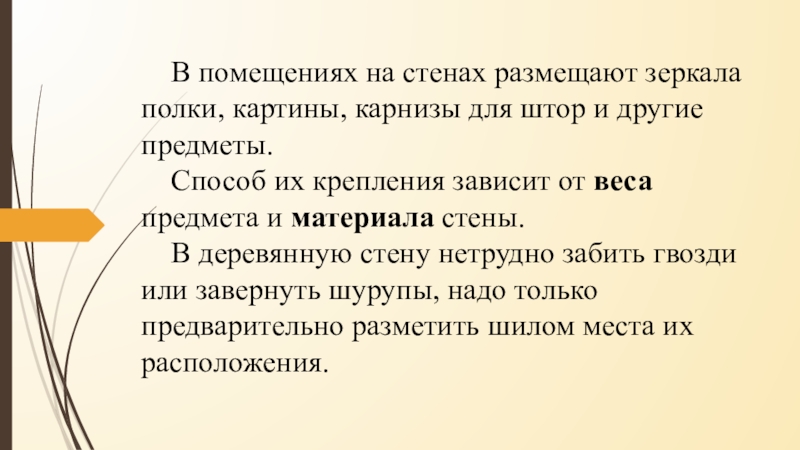

Слайд 2 В помещениях на стенах размещают зеркала полки, картины, карнизы для штор
и другие предметы.
Способ их крепления зависит от веса предмета и материала стены.
В деревянную стену нетрудно забить гвозди или завернуть шурупы, надо только предварительно разметить шилом места их расположения.
Способ их крепления зависит от веса предмета и материала стены.
В деревянную стену нетрудно забить гвозди или завернуть шурупы, надо только предварительно разметить шилом места их расположения.

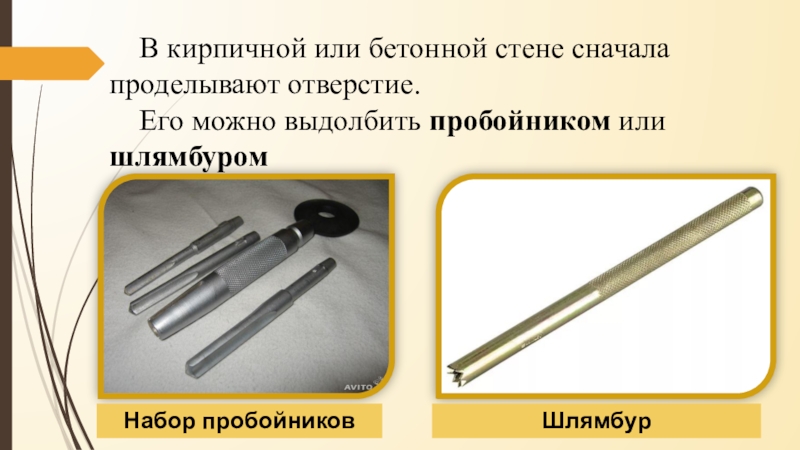

Слайд 3 В кирпичной или бетонной стене сначала проделывают отверстие.
Его можно выдолбить
пробойником или шлямбуром
Набор пробойников
Шлямбур

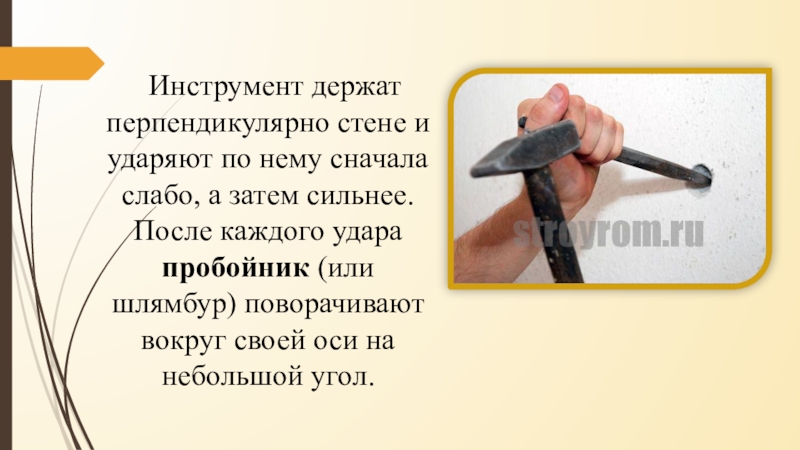

Слайд 4Инструмент держат перпендикулярно стене и ударяют по нему сначала слабо, а
затем сильнее. После каждого удара пробойник (или шлямбур) поворачивают вокруг своей оси на небольшой угол.

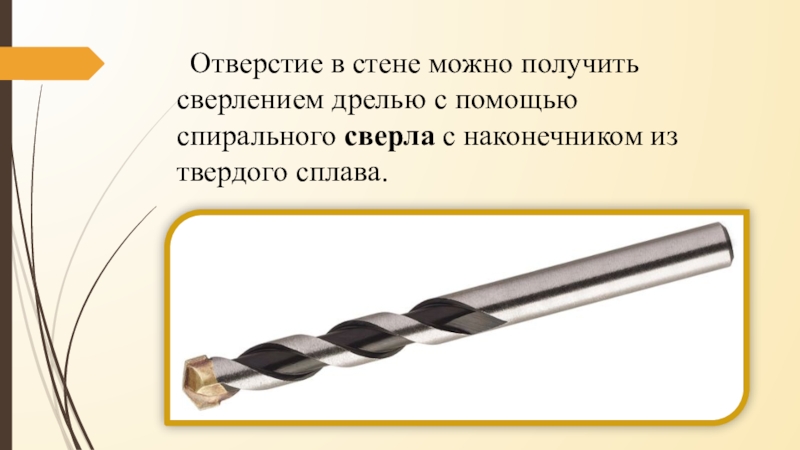

Слайд 5Отверстие в стене можно получить сверлением дрелью с помощью спирального сверла
с наконечником из твердого сплава.
Слайд 6В полученное отверстие забивают деревянную пробку, диаметр которой должен быть на
1...2 мм больше диаметра отверстия, а длина равна глубине отверстия. Пробка не должна выступать из стены.

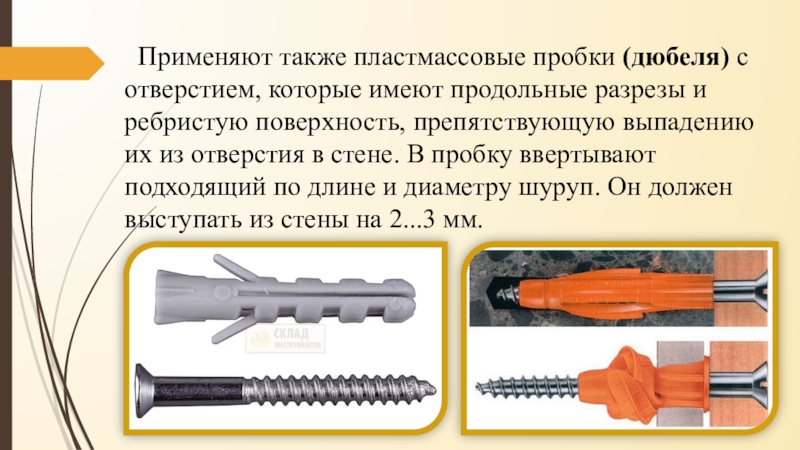

Слайд 7Применяют также пластмассовые пробки (дюбеля) с отверстием, которые имеют продольные разрезы
и ребристую поверхность, препятствующую выпадению их из отверстия в стене. В пробку ввертывают подходящий по длине и диаметру шуруп. Он должен выступать из стены на 2...3 мм.

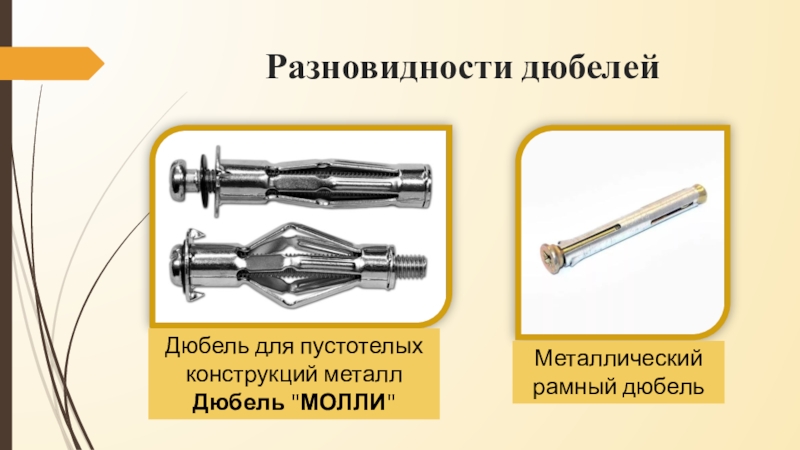

Слайд 9Разновидности дюбелей
Дюбель для пустотелых конструкций металл Дюбель "МОЛЛИ"
Металлический рамный дюбель
Слайд 12Правила безопасной работы
Работать пробойником и шлямбуром можно только в рукавицах и
защитных очках.
Пользоваться только исправным инструментом.
Если отверстие в стене нужно пробить на большой высоте от пола, пользуйтесь стулом, табуретом, лестницей только убедившись в их устойчивости и надежности.
На большой высоте обучающимся работать запрещено!!!
Пользоваться только исправным инструментом.
Если отверстие в стене нужно пробить на большой высоте от пола, пользуйтесь стулом, табуретом, лестницей только убедившись в их устойчивости и надежности.
На большой высоте обучающимся работать запрещено!!!

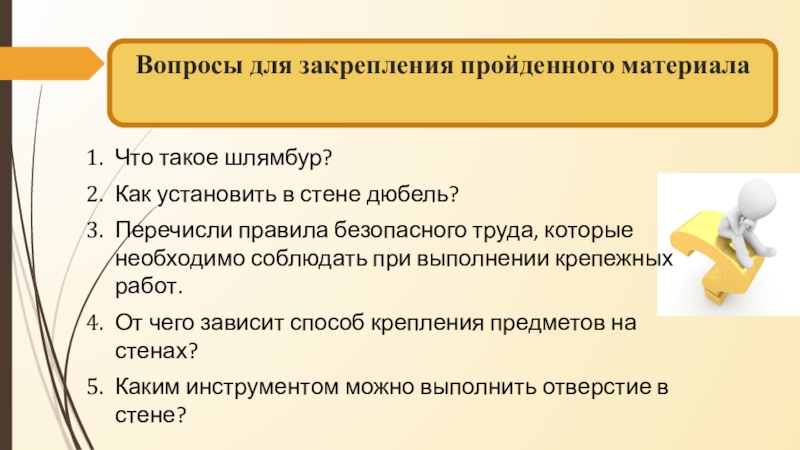

Слайд 13Вопросы для закрепления пройденного материала
Что такое шлямбур?
Как установить в стене дюбель?
Перечисли правила безопасного труда, которые необходимо соблюдать при выполнении крепежных работ.
От чего зависит способ крепления предметов на стенах?
Каким инструментом можно выполнить отверстие в стене?

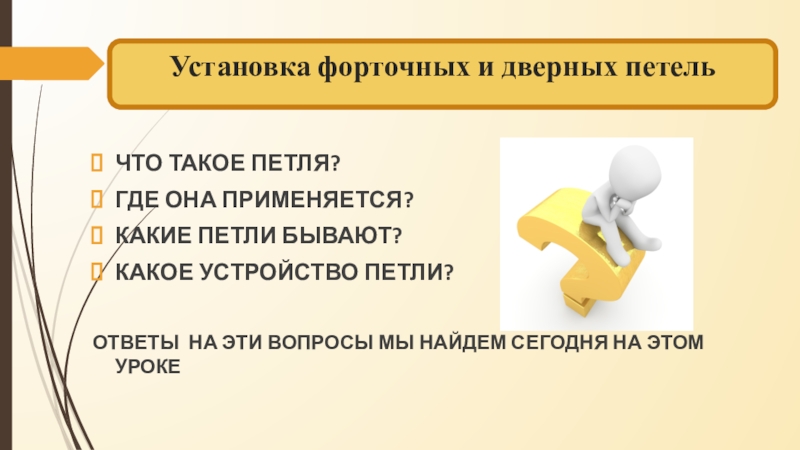

Слайд 14Установка форточных и дверных петель
ЧТО ТАКОЕ ПЕТЛЯ?
ГДЕ ОНА ПРИМЕНЯЕТСЯ?
КАКИЕ ПЕТЛИ БЫВАЮТ?
КАКОЕ
УСТРОЙСТВО ПЕТЛИ?
ОТВЕТЫ НА ЭТИ ВОПРОСЫ МЫ НАЙДЕМ СЕГОДНЯ НА ЭТОМ УРОКЕ
ОТВЕТЫ НА ЭТИ ВОПРОСЫ МЫ НАЙДЕМ СЕГОДНЯ НА ЭТОМ УРОКЕ

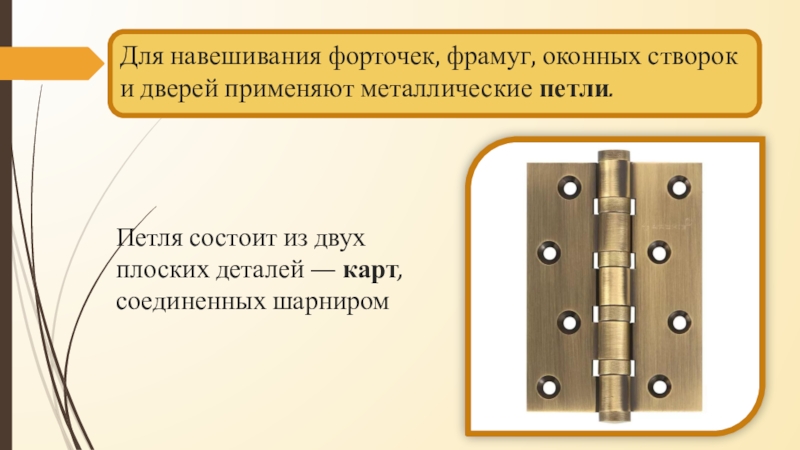

Слайд 15Для навешивания форточек, фрамуг, оконных створок и дверей применяют металлические петли.
Петля состоит из двух плоских деталей — карт, соединенных шарниром

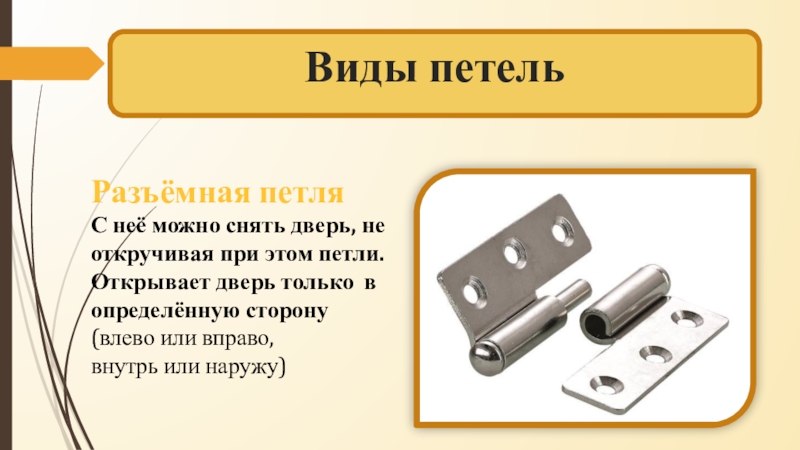

Слайд 18Виды петель
Разъёмная петля
С неё можно снять дверь, не откручивая при этом
петли.
Открывает дверь только в определённую сторону (влево или вправо, внутрь или наружу)
Открывает дверь только в определённую сторону (влево или вправо, внутрь или наружу)

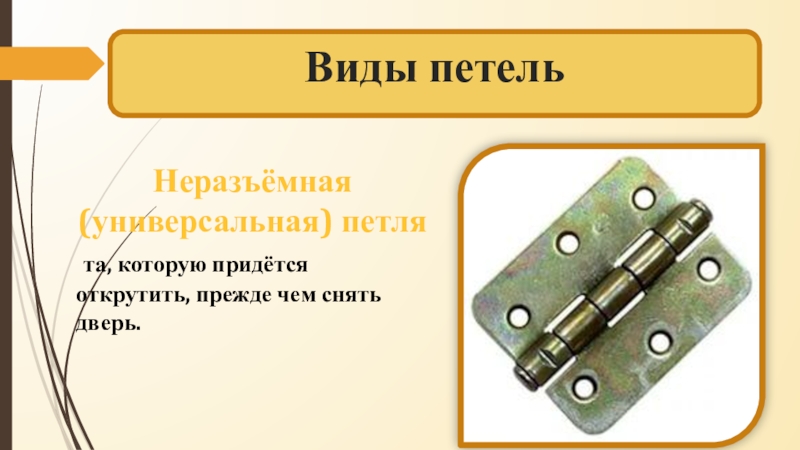

Слайд 19Виды петель
Неразъёмная (универсальная) петля
та, которую придётся открутить, прежде чем снять дверь.
Слайд 20Виды петель
Ввёртная петля
крепится с помощью штырьков с резьбой.
для лёгких
межкомнатных дверей (20–50 кг).
Слайд 27Петли могут быть накладными и врезными, правыми и левыми обозначаются они
так:
ПН - петли накладные
ПВ - петли врезные
На правых петлях выбита буква «П», на левых — «Л».
Слайд 28ЗАПОМНИТЕ!!!
Перед установкой петли:
У петель не должно быть перекоса карт
Сложенные вдвое петли
края должны совпадать
Обе половины должны легко, без усилий поворачиваться вокруг шарнира.
Не допускается, чтобы петля размещалась на горизонтальных обвязочных брусках дверей на сучках, трещинах.
Обе половины должны легко, без усилий поворачиваться вокруг шарнира.
Не допускается, чтобы петля размещалась на горизонтальных обвязочных брусках дверей на сучках, трещинах.
Слайд 29Левые или правые
Схема, которая поможет определить, какие петли вам нужны
– левые или правые

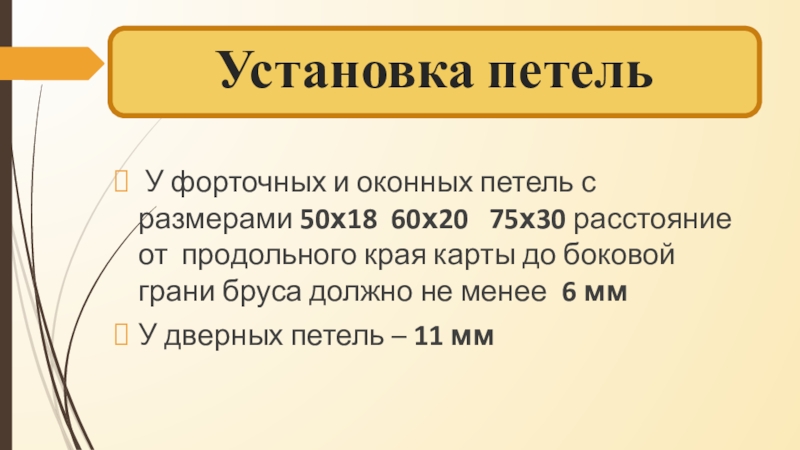

Слайд 31Установка петель
У форточных и оконных петель с размерами 50х18 60х20
75х30 расстояние от продольного края карты до боковой грани бруса должно не менее 6 мм
У дверных петель – 11 мм
У дверных петель – 11 мм
Слайд 39Установка петель
Точно так же, как и на коробке - выбираем площадку
под петлю и стамеской подрезаем
Слайд 42Как ввинчивать шурупы
Перед тем как начать ввинчивать шуруп, необходимо наметить в
древесине небольшое отверстие.
Столярное шило позволяет наметить отверстие для шурупов с большой точностью.
Столярное шило позволяет наметить отверстие для шурупов с большой точностью.
Слайд 43Как ввинчивать шурупы
Ввинчивай шуруп сначала вручную, затем отверткой, конец которой должен
упираться в середину ладони.
При этом ты всё время надавливаешь на отвертку, увеличивая усилие по мере того, как шуруп всё больше углубляется в древесину.
Важно следить, чтобы лезвие отвертки не выскочило из прорези шурупа и не повредило её.
При этом ты всё время надавливаешь на отвертку, увеличивая усилие по мере того, как шуруп всё больше углубляется в древесину.
Важно следить, чтобы лезвие отвертки не выскочило из прорези шурупа и не повредило её.
Слайд 44Правила техники безопасности при работе стамеской
Работать исправным инструментом:
стамеска (лезвие)
остро заточена;
ручка стамески без трещин.
Заготовка должна быть закреплена.
Резку стамеской по древесине выполнять от себя.
Руки держать на заготовке за ходом движения стамески.
Нельзя наносить удары (молотком) по стамеске.
ручка стамески без трещин.
Заготовка должна быть закреплена.
Резку стамеской по древесине выполнять от себя.
Руки держать на заготовке за ходом движения стамески.
Нельзя наносить удары (молотком) по стамеске.
Слайд 45Правила техники безопасности при сверлении древесины ручным инструментом
Перед сверлением отверстий необходимо
надёжно закрепить заготовку и подкладную доску на строгальном верстаке.
Сверло в патроне должно быть закреплено без перекосов.
Нельзя держать коловорот или дрель сверлом к себе.
Сверло в патроне должно быть закреплено без перекосов.
Нельзя держать коловорот или дрель сверлом к себе.

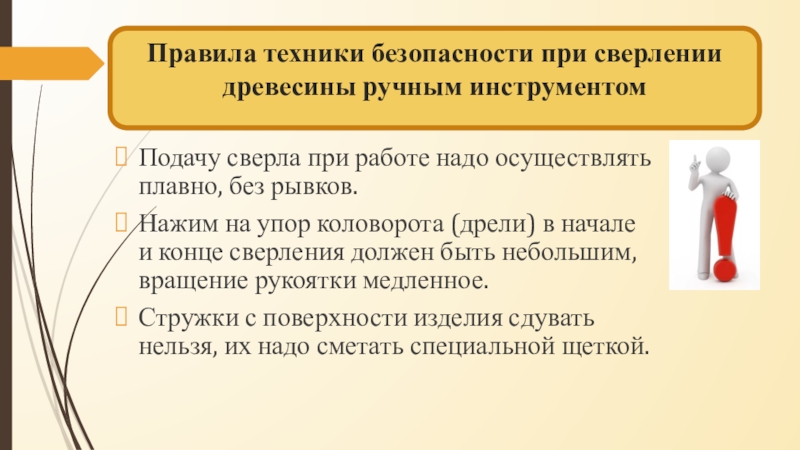

Слайд 46Правила техники безопасности при сверлении древесины ручным инструментом
Подачу сверла при работе
надо осуществлять плавно, без рывков.
Нажим на упор коловорота (дрели) в начале и конце сверления должен быть небольшим, вращение рукоятки медленное.
Стружки с поверхности изделия сдувать нельзя, их надо сметать специальной щеткой.
Нажим на упор коловорота (дрели) в начале и конце сверления должен быть небольшим, вращение рукоятки медленное.
Стружки с поверхности изделия сдувать нельзя, их надо сметать специальной щеткой.
Слайд 48Проверка на внимательность
Петля бывает
(найди правильный ответ)
ВОЗДУШНАЯ
ДВЕРНАЯ
ФИГУРНАЯ
ФОРТОЧНАЯ
МЕРТВАЯ
ОКОННАЯ

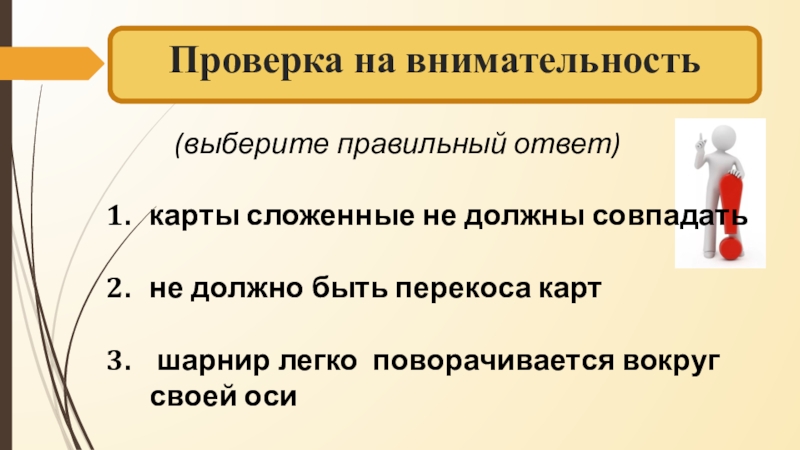

Слайд 49Проверка на внимательность
(выберите правильный ответ)
карты сложенные не должны совпадать
не должно быть
перекоса карт
шарнир легко поворачивается вокруг своей оси
шарнир легко поворачивается вокруг своей оси
Слайд 50Проверка на смекалку
(Вы должны выбрать те операции, которые нужны при выполнении
установки петель и последовательно их расположить)

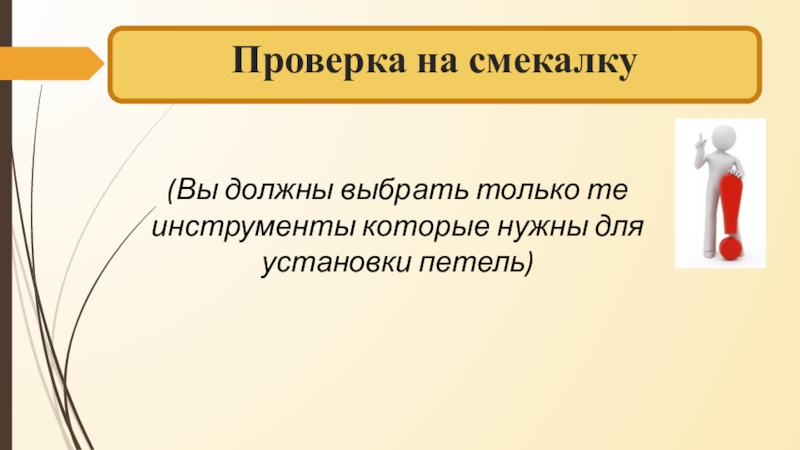

Слайд 52Проверка на смекалку
(Вы должны выбрать только те инструменты которые нужны для
установки петель)

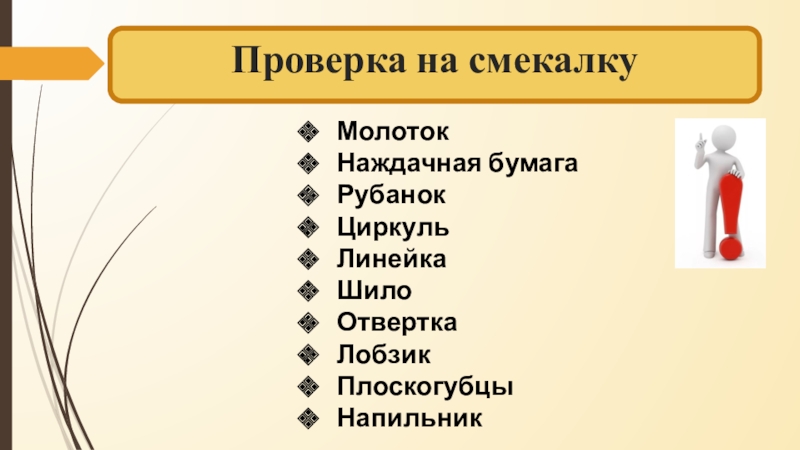

Слайд 53Проверка на смекалку
Молоток
Наждачная бумага
Рубанок
Циркуль
Линейка
Шило
Отвертка
Лобзик
Плоскогубцы
Напильник
Слайд 57Итог урока
Сегодня я узнал…
Было интересно…
Было трудно…
Я понял что…
Я почувствовал, что…
Я приобрел….
Я
научился….
У меня получилось…
Я смог…
Я попробую…
Меня удивило…
Урок дал мне для жизни…
Мне захотелось…
Теперь я могу…
