Презентация, доклад по технологии на тему Сложные механизмы (8 класс)
Содержание
- 1. Презентация по технологии на тему Сложные механизмы (8 класс)
- 2. Слово механизм произошло от греческого слова μηχανή
- 3. Простые механизмыПростейшие механизмы — устройства, служащие для преобразования силы. Представляют собой элементы более сложных механизмов.
- 4. Механизмы передающие движение Передаточные механизмы предназначены
- 5. Сложные механизмы преобразующие движениеI. Кулачковый механизм -
- 6. Кулачковый механизмКулачковый механизм газораспределительного механизма, устанавливаемый на двигателях внутреннего сгорания (ДВС).
- 7. Кулачковый механизм
- 8. Кривошипно-шатунный механизмII. Кривошипно-шатунный механизм - служит для
- 9. Кривошипно-шатунный механизмКривошипно - шатунный механизм двигателей внутреннего
- 10. Шарнирно-рычажный механизмНапример: движение привода механизма происходит горизонтально,
- 11. Шарнирно-рычажные механизмы
- 12. Кривошипно-кулисный механизмIV. Кривошипно-кулисный механизм служит для преобразования
- 13. Виды кулисных механизмовВращающийся кулисный механизм
- 14. Кулисные механизмы
- 15. 1 - вариант
- 16. Преобразовать рычажный механизм так, чтобы ведущий рычаг
- 17. Домашнее задание. Вопросы по темеПри каком условии
Слово механизм произошло от греческого слова μηχανή (mechané), что означает – машина.Механизм — это совокупность деталей машин, совершающих требуемые движения. Назначение механизмов: служат для

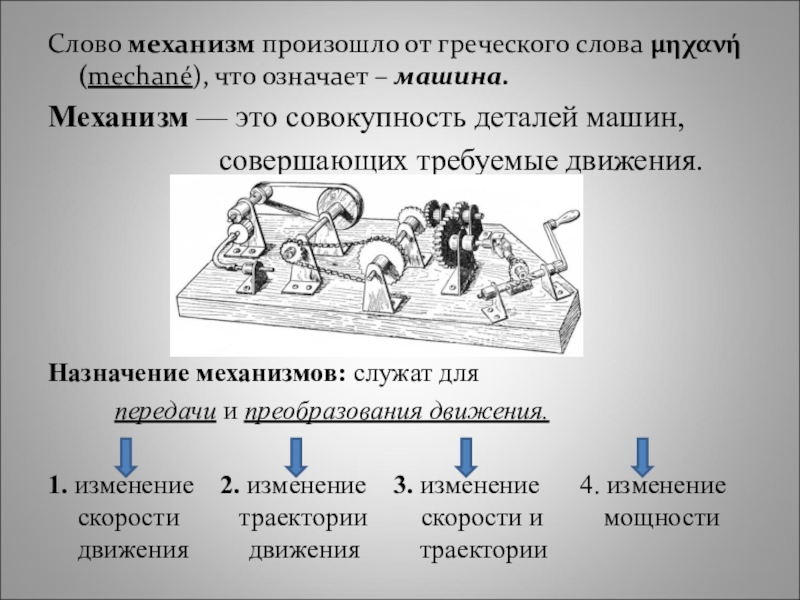

Слайд 2Слово механизм произошло от греческого слова μηχανή (mechané), что означает –
машина.
Механизм — это совокупность деталей машин,
совершающих требуемые движения.
Назначение механизмов: служат для
передачи и преобразования движения.
1. изменение 2. изменение 3. изменение 4. изменение скорости траектории скорости и мощности движения движения траектории
Механизм — это совокупность деталей машин,
совершающих требуемые движения.
Назначение механизмов: служат для
передачи и преобразования движения.
1. изменение 2. изменение 3. изменение 4. изменение скорости траектории скорости и мощности движения движения траектории
Слайд 3Простые механизмы
Простейшие механизмы — устройства, служащие для преобразования силы. Представляют собой
элементы более сложных механизмов.

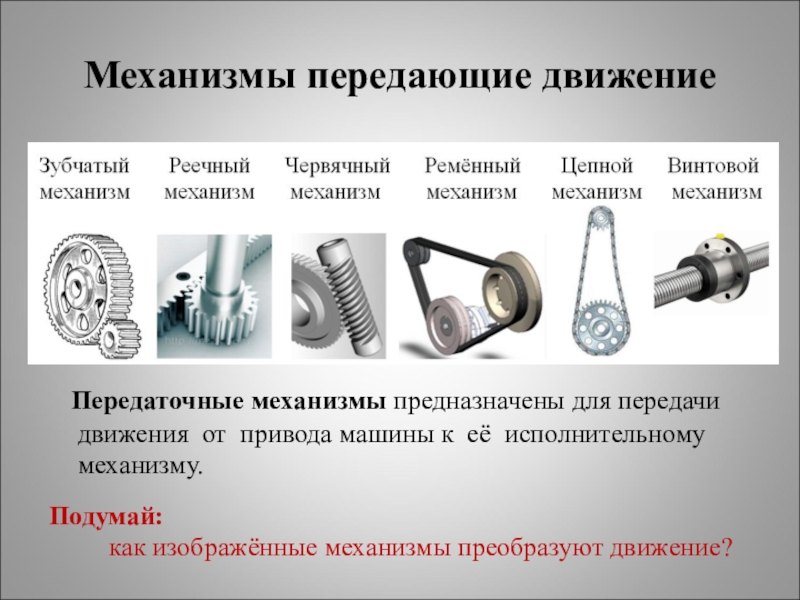

Слайд 4Механизмы передающие движение
Передаточные механизмы предназначены для передачи движения от
привода машины к её исполнительному механизму.
Подумай:
как изображённые механизмы преобразуют движение?

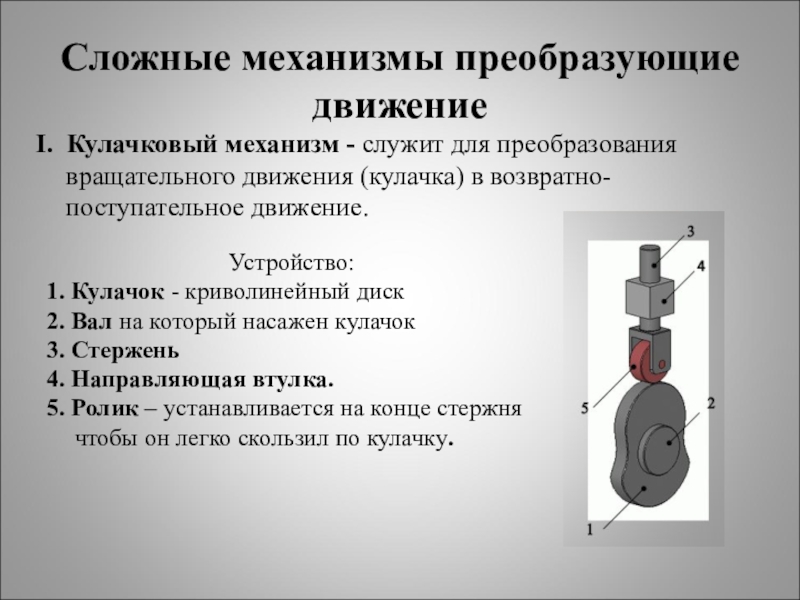

Слайд 5Сложные механизмы преобразующие движение
I. Кулачковый механизм - служит для преобразования вращательного
движения (кулачка) в возвратно-поступательное движение.
Устройство:
1. Кулачок - криволинейный диск
2. Вал на который насажен кулачок
3. Стержень
4. Направляющая втулка.
5. Ролик – устанавливается на конце стержня чтобы он легко скользил по кулачку.

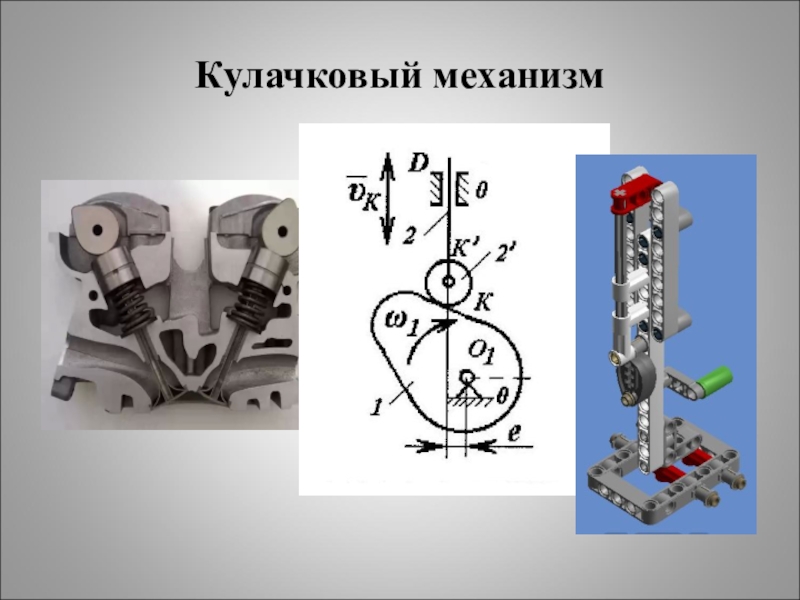

Слайд 6Кулачковый механизм
Кулачковый механизм газораспределительного механизма, устанавливаемый на двигателях внутреннего сгорания (ДВС).
Слайд 8Кривошипно-шатунный механизм
II. Кривошипно-шатунный механизм - служит для преобразования вращательного движения в
возвратно-поступательное и наоборот.
Устройство:
Коленчатый вал
Шатун
Поршень (маховик) осуществляет возвратно-поступательное движение внутри цилиндра.
1
2
3

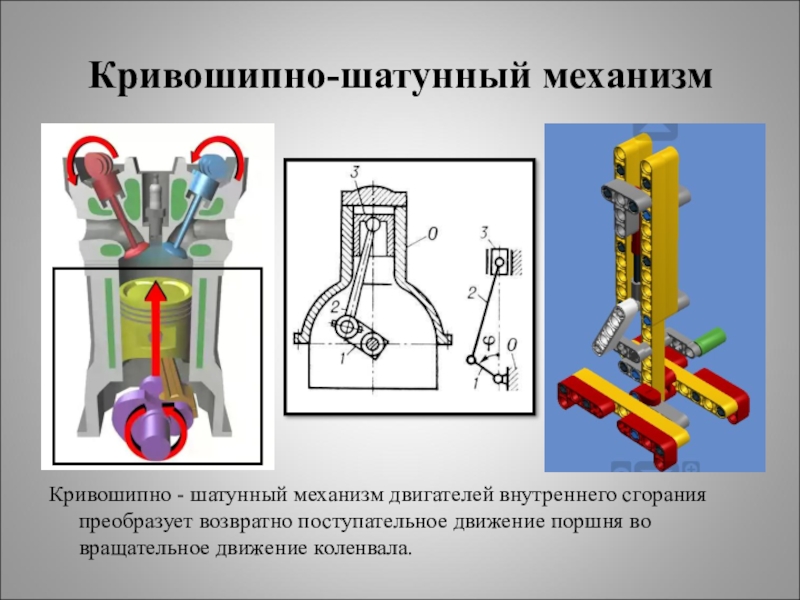

Слайд 9Кривошипно-шатунный механизм
Кривошипно - шатунный механизм двигателей внутреннего сгорания преобразует возвратно поступательное
движение поршня во вращательное движение коленвала.

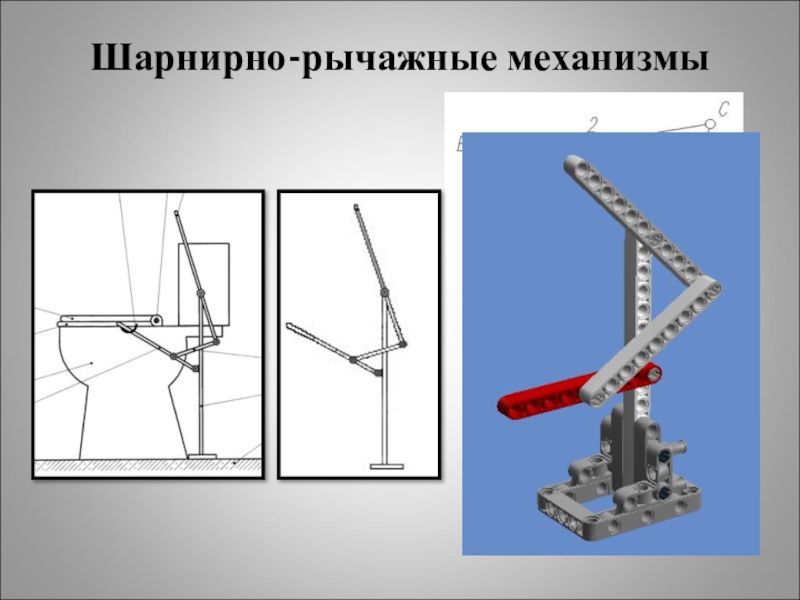

Слайд 10Шарнирно-рычажный механизм
Например: движение привода механизма происходит горизонтально, а его надо направить
вертикально, вправо, влево или под каким-либо углом.
III. Шарнирно-рычажные механизмы технических устройств предназначены для изменения направления движения и преобразования силы.
Устройство:
Шарнирно-рычажный механизм состоит из подвижно соединённых рычагов.

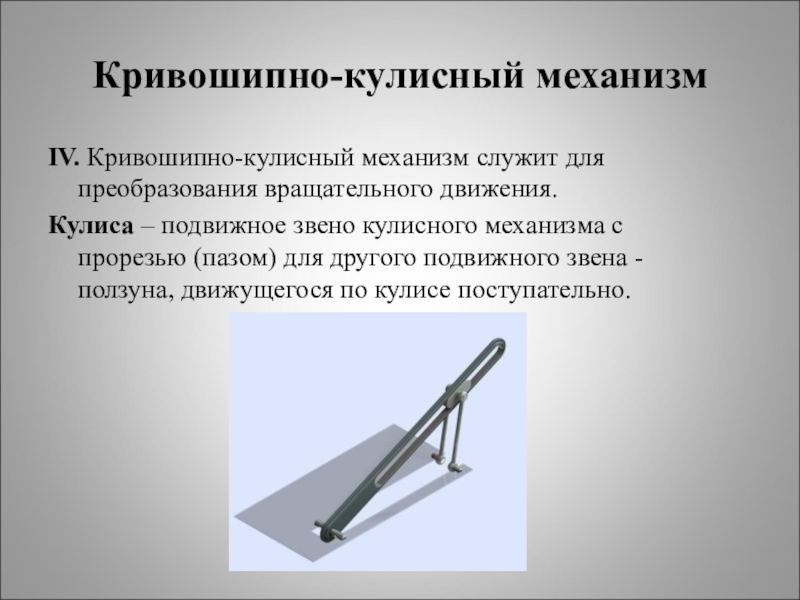

Слайд 12Кривошипно-кулисный механизм
IV. Кривошипно-кулисный механизм служит для преобразования вращательного движения.
Кулиса – подвижное
звено кулисного механизма с прорезью (пазом) для другого подвижного звена - ползуна, движущегося по кулисе поступательно.

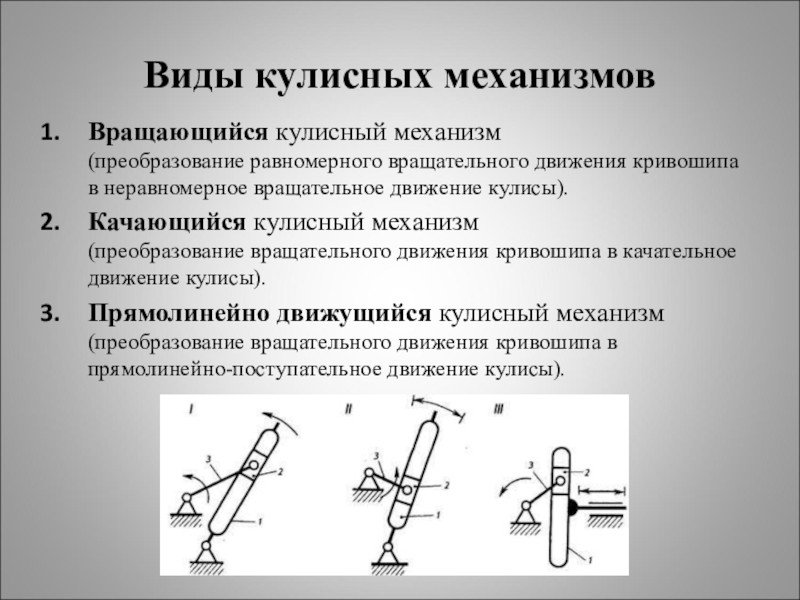

Слайд 13Виды кулисных механизмов
Вращающийся кулисный механизм
(преобразование равномерного вращательного движения кривошипа в неравномерное вращательное движение кулисы).
Качающийся кулисный механизм (преобразование вращательного движения кривошипа в качательное движение кулисы).
Прямолинейно движущийся кулисный механизм (преобразование вращательного движения кривошипа в прямолинейно-поступательное движение кулисы).
Качающийся кулисный механизм (преобразование вращательного движения кривошипа в качательное движение кулисы).
Прямолинейно движущийся кулисный механизм (преобразование вращательного движения кривошипа в прямолинейно-поступательное движение кулисы).

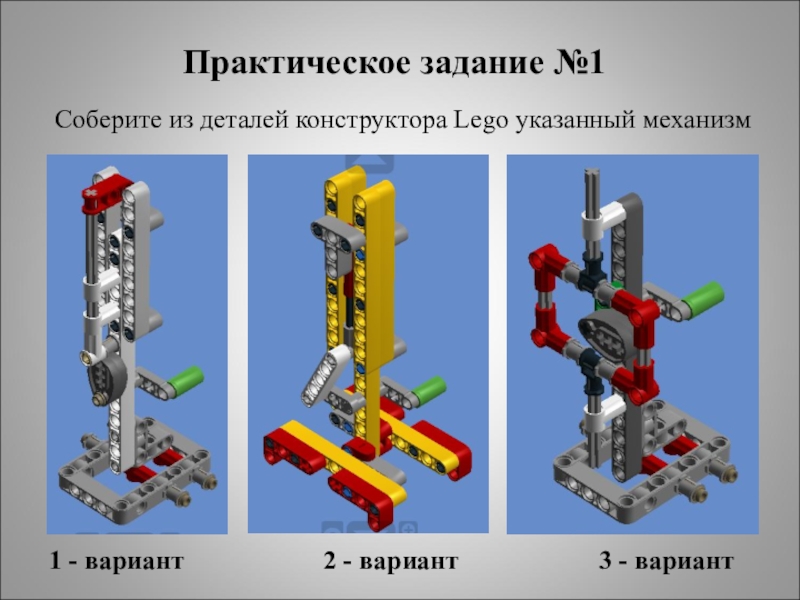

Слайд 151 - вариант
2 - вариант 3 - вариант
Практическое задание №1
Соберите из деталей конструктора Lego указанный механизм

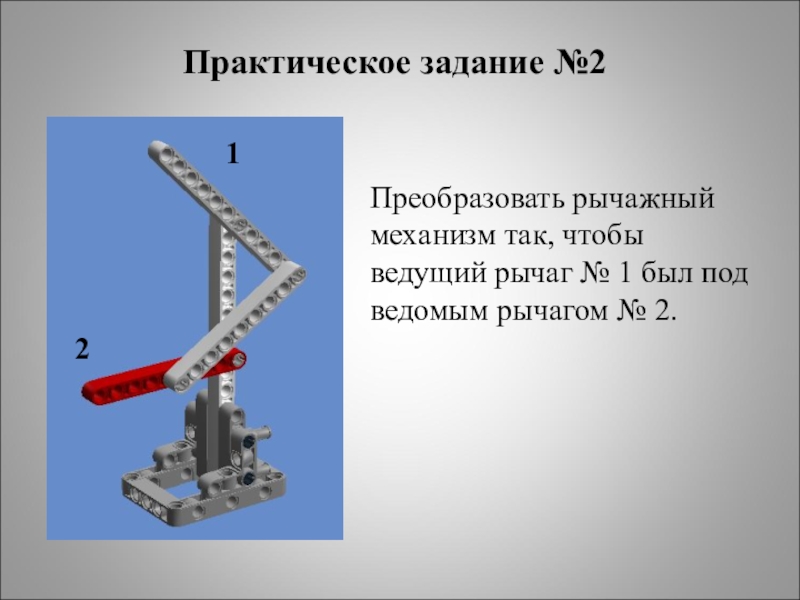

Слайд 16Преобразовать рычажный механизм так, чтобы ведущий рычаг № 1 был под
ведомым рычагом № 2.
Практическое задание №2
1
2

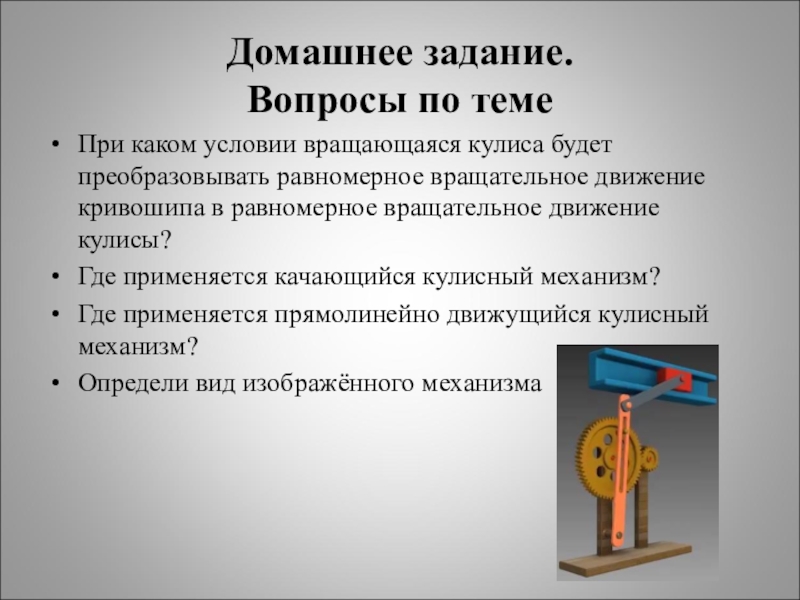

Слайд 17Домашнее задание.
Вопросы по теме
При каком условии вращающаяся кулиса будет преобразовывать равномерное
вращательное движение кривошипа в равномерное вращательное движение кулисы?
Где применяется качающийся кулисный механизм?
Где применяется прямолинейно движущийся кулисный механизм?
Определи вид изображённого механизма
Где применяется качающийся кулисный механизм?
Где применяется прямолинейно движущийся кулисный механизм?
Определи вид изображённого механизма
