Презентация, доклад по технологии на тему Построение основы чертежа плечевого изделия.
Содержание
- 1. Презентация по технологии на тему Построение основы чертежа плечевого изделия.
- 2. ГДЕ ВЗЯТЬ НАРЯД?купитьсшить самойперешить из старого
- 3. Цель урока. Научиться конструировать плечевое изделие с цельнокроеным рукавом.
- 4. 1. Что такое конструирование?Конструирование – построение чертежа
- 5. ПОМНИТЕ, ЧТО ОТ ТОЧНОСТИ СНЯТИЯ МЕРОК ЗАВИСИТ ПРАВИЛЬНОСТЬ ПОСТРОЕНИЯ ЧЕРТЕЖА.
- 6. Пг = 6-8 см – к полуобхвату
- 7. Слайд 7
- 8. Базисная сетка – горизонтальные и вертикальные линии, определяющие общий размер изделия по ширине и длине.
- 9. Необходимые инструменты и материалы:лист миллиметровой бумагиклей-карандашмасштабная линейкаластикугольниккарандаш ТМ-2Мкарандаш 2М
- 10. В верхней части листа поставить точку В
- 11. 2. От точки В вправо по линии

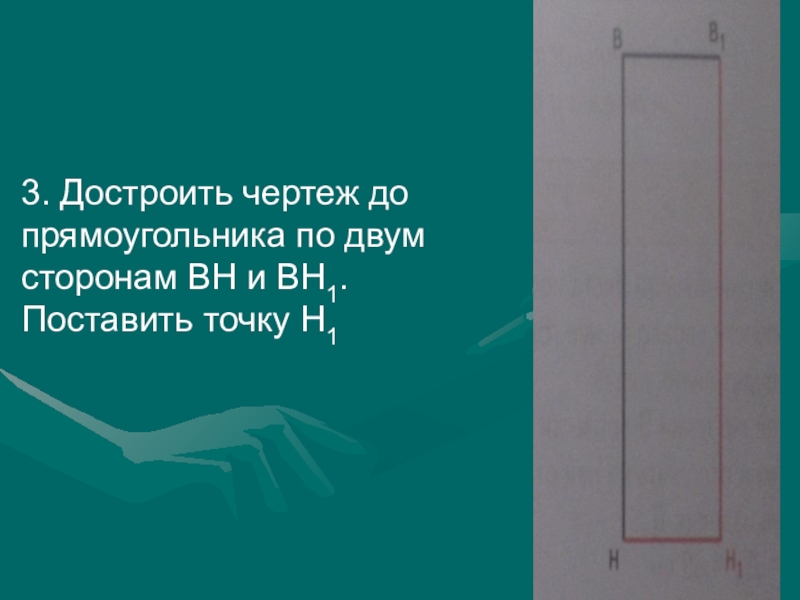

- 12. 3. Достроить чертеж до прямоугольника по двум сторонам ВН и ВН1. Поставить точку Н1
- 13. 4. Отложить вправо от точки В по
- 14. 5. Отложить вниз от точки В глубину
- 15. 6. Отложить вниз от точки В1 глубину
- 16. 7. Отложить вправо от точки В1 длину
- 17. 8. Отложить вниз от точки Г отрезок
- 18. 9. Для построения криволинейного участка линии бока
- 19. 10. Для расширения низа изделия продлить вправо
- 20. 11. От точки Н2 вверх по линии
- 21. 12. Отложить от точки В3 вниз длину
- 22. 13. От точки Т2 вверх по линии
- 23. 14. Обвести контур чертежа основной сплошной линией.На
- 24. Чем отличается чертёж спинки от чертежа переда
- 25. Слайд 25

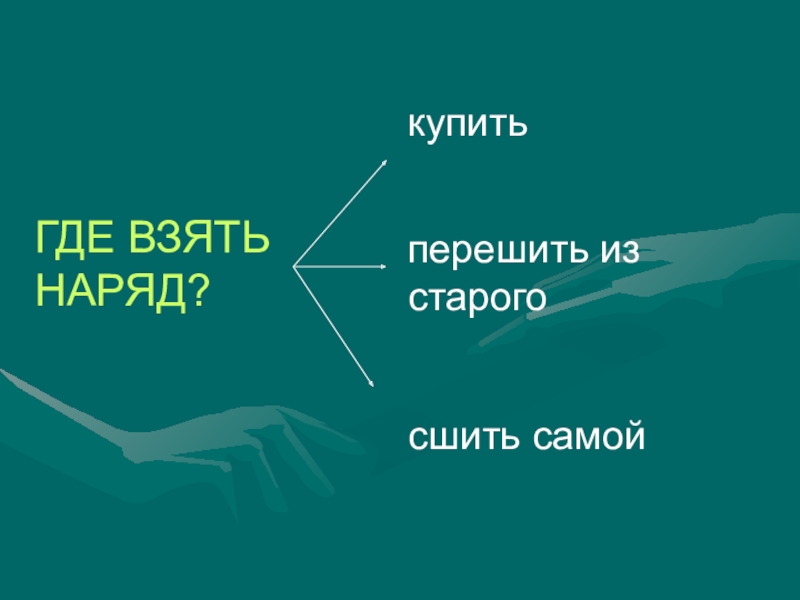

ГДЕ ВЗЯТЬ НАРЯД?купитьсшить самойперешить из старого
Слайд 41. Что такое конструирование?
Конструирование – построение чертежа выкройки изделия.
2. Какие мерки
необходимы для построения основы чертежа плечевого изделия с цельнокроеным рукавом?
Сг – полуобхват груди.
Дтс – длина талии спинки.
Оп – обхват плеча.
Сш – полуобхват шеи.
Ди – длина изделия.
3. Какие из этих мерок записывают полностью, а какие делят пополам?
Слайд 6Пг = 6-8 см – к полуобхвату груди.
Поп = 5-7 см
– к обхвату плеча.
Пшг = 1 см – к ширине горловины.
Пшг = 1 см – к ширине горловины.
Слайд 8Базисная сетка – горизонтальные и вертикальные линии, определяющие общий размер изделия
по ширине и длине.
Слайд 9Необходимые инструменты и материалы:
лист миллиметровой бумаги
клей-карандаш
масштабная линейка
ластик
угольник
карандаш ТМ-2М
карандаш 2М
Слайд 10
В верхней части листа поставить точку В и провести вправо от
нее горизонтальную линию.
Это будет линия плеча.
Из той же точки В провести вниз вертикальную линию и отложить на ней отрезок ВН, равный длине изделия Ди:
ВН = Ди =
Это будет линия плеча.
Из той же точки В провести вниз вертикальную линию и отложить на ней отрезок ВН, равный длине изделия Ди:
ВН = Ди =

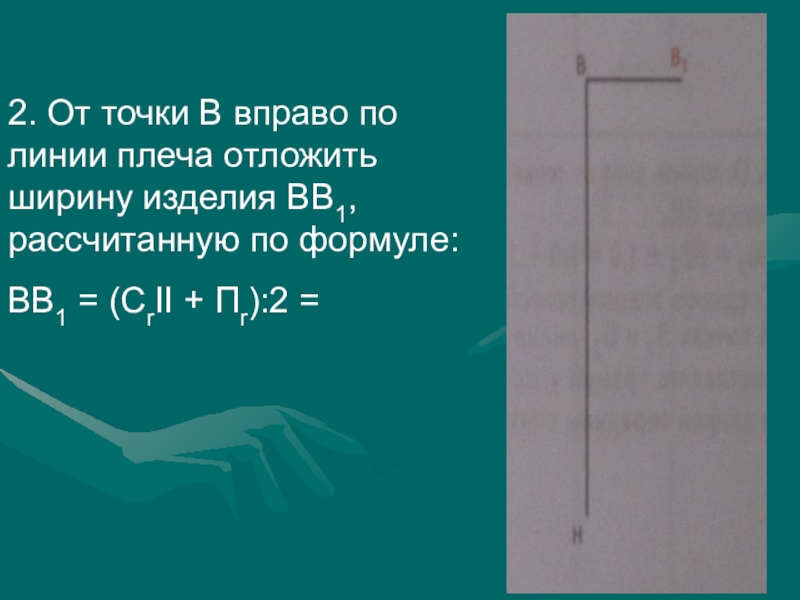

Слайд 112. От точки В вправо по линии плеча отложить ширину изделия
ВВ1, рассчитанную по формуле:
ВВ1 = (CrII + Пr):2 =
ВВ1 = (CrII + Пr):2 =

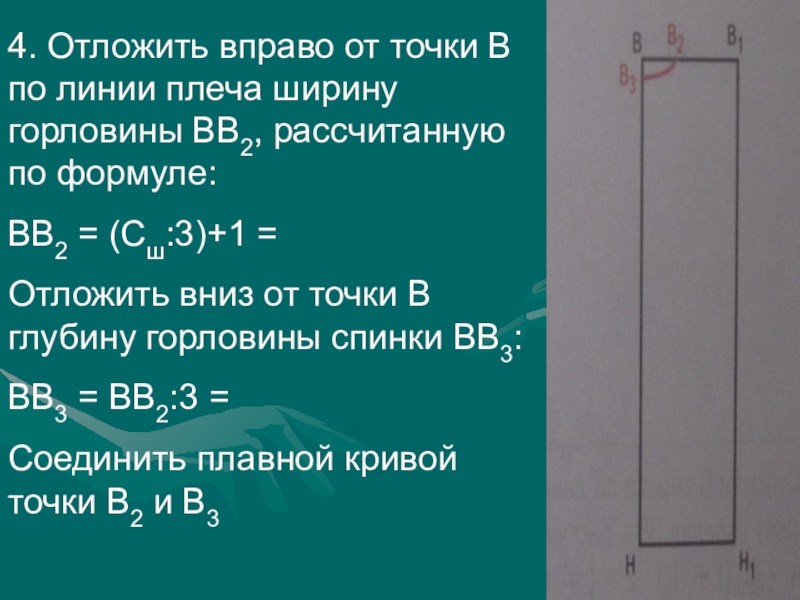

Слайд 134. Отложить вправо от точки В по линии плеча ширину горловины
ВВ2, рассчитанную по формуле:
ВВ2 = (Сш:3)+1 =
Отложить вниз от точки В глубину горловины спинки ВВ3:
ВВ3 = ВВ2:3 =
Соединить плавной кривой точки В2 и В3
ВВ2 = (Сш:3)+1 =
Отложить вниз от точки В глубину горловины спинки ВВ3:
ВВ3 = ВВ2:3 =
Соединить плавной кривой точки В2 и В3
Слайд 145. Отложить вниз от точки В глубину горловины переда ВВ4:
ВВ4 =
ВВ2+1,0 =
Соединить плавной кривой точки В2 и В4.
В точках В2 и В3 линия горловины должна составлять прямой угол с линией плеча и линией середины спинки
Соединить плавной кривой точки В2 и В4.
В точках В2 и В3 линия горловины должна составлять прямой угол с линией плеча и линией середины спинки

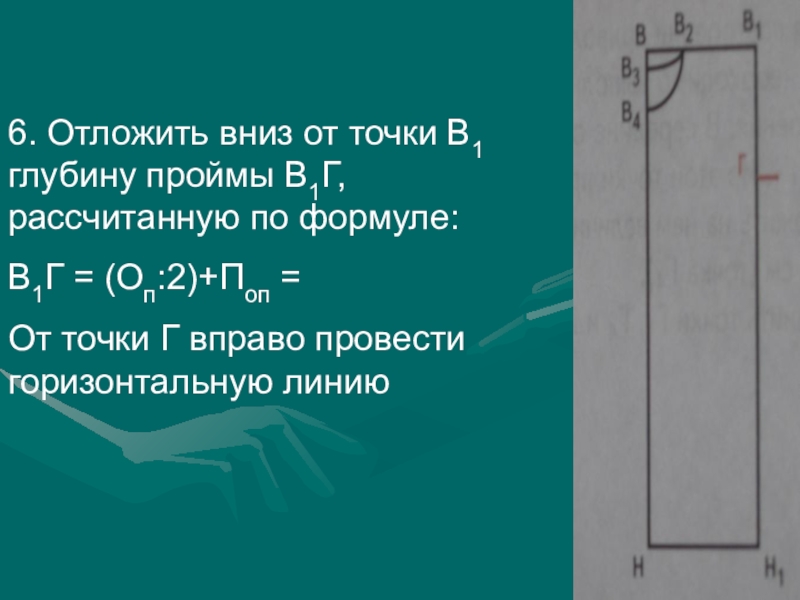

Слайд 156. Отложить вниз от точки В1 глубину проймы В1Г, рассчитанную по
формуле:
В1Г = (Оп:2)+Поп =
От точки Г вправо провести горизонтальную линию
В1Г = (Оп:2)+Поп =
От точки Г вправо провести горизонтальную линию

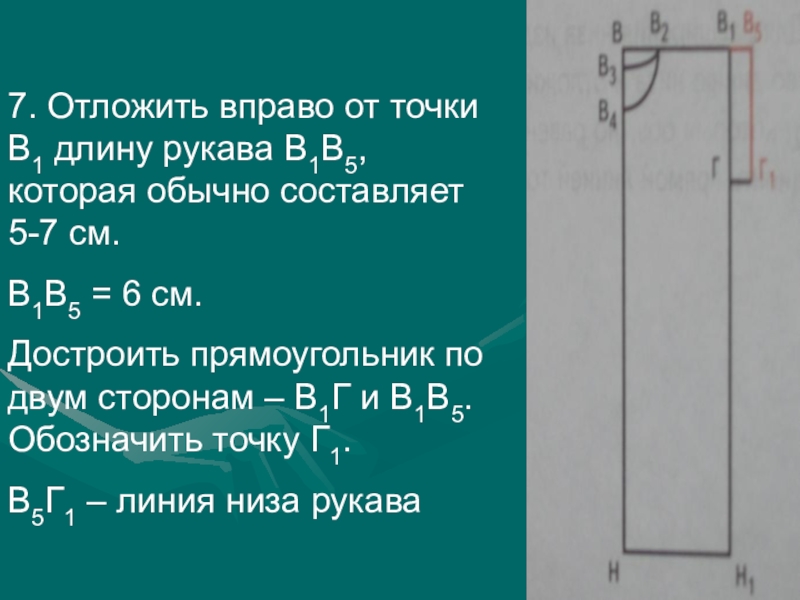

Слайд 167. Отложить вправо от точки В1 длину рукава В1В5, которая обычно
составляет 5-7 см.
В1В5 = 6 см.
Достроить прямоугольник по двум сторонам – В1Г и В1В5. Обозначить точку Г1.
В5Г1 – линия низа рукава
В1В5 = 6 см.
Достроить прямоугольник по двум сторонам – В1Г и В1В5. Обозначить точку Г1.
В5Г1 – линия низа рукава
Слайд 178. Отложить вниз от точки Г отрезок ГГ2.
ГГ2 = ГГ1 =
6 см.
Соединить прямой линией точки Г1 и Г2
Соединить прямой линией точки Г1 и Г2
Слайд 189. Для построения криволинейного участка линии бока необходимо выполнить дополнительные построения.
В середине отрезка Г1Г2 поставить точку Г3. Из этой точки провести перпендикуляр и отложить на нем величину прогиба, равную 1-1,5 см (точка Г4).
Соединить точки Г1, Г4 и Г2 плавной кривой
Соединить точки Г1, Г4 и Г2 плавной кривой

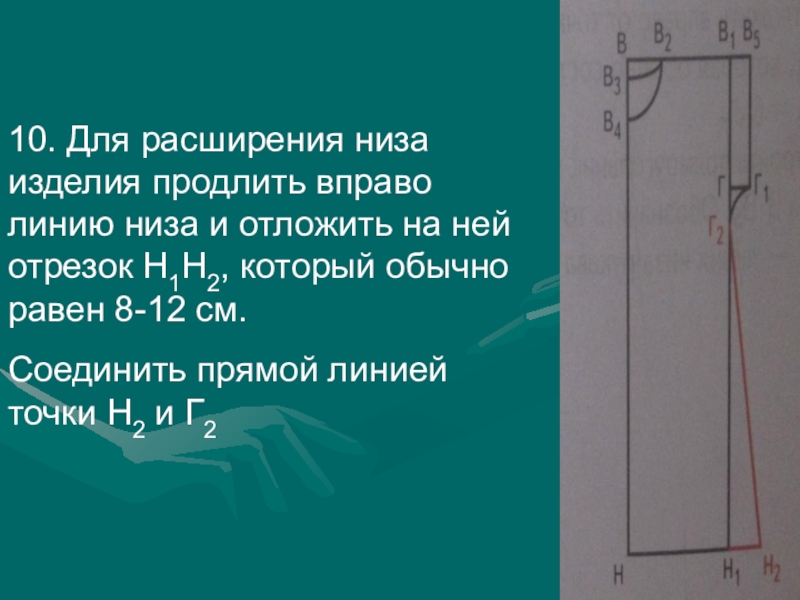

Слайд 1910. Для расширения низа изделия продлить вправо линию низа и отложить
на ней отрезок Н1Н2, который обычно равен 8-12 см.
Соединить прямой линией точки Н2 и Г2
Соединить прямой линией точки Н2 и Г2

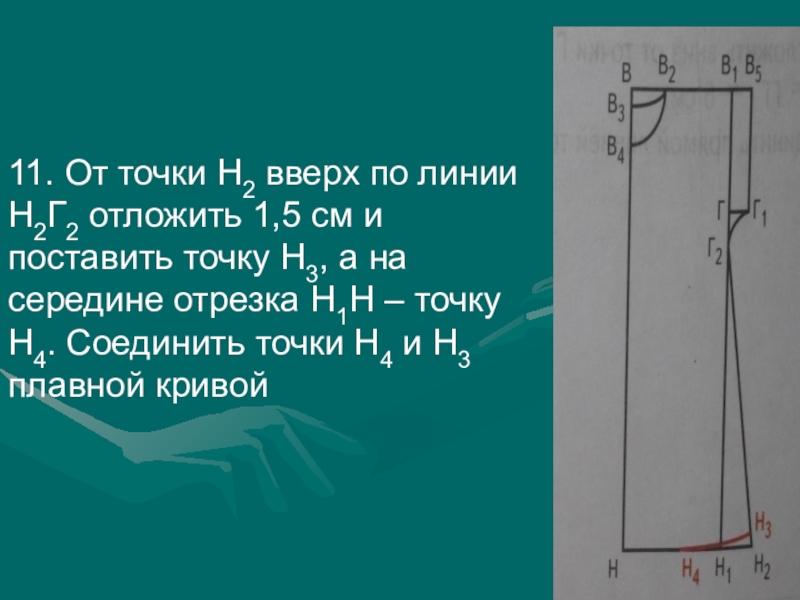

Слайд 2011. От точки Н2 вверх по линии Н2Г2 отложить 1,5 см
и поставить точку Н3, а на середине отрезка Н1Н – точку Н4. Соединить точки Н4 и Н3 плавной кривой

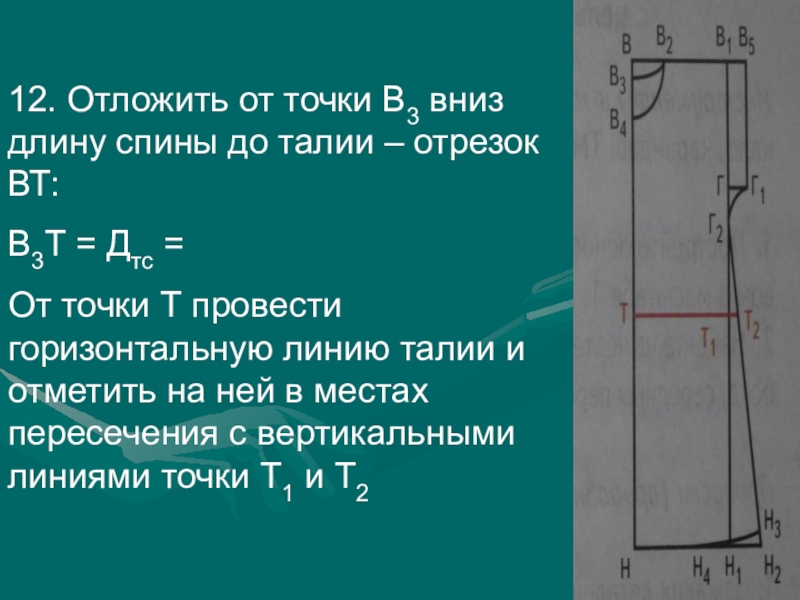

Слайд 2112. Отложить от точки В3 вниз длину спины до талии –
отрезок ВТ:
В3Т = Дтс =
От точки Т провести горизонтальную линию талии и отметить на ней в местах пересечения с вертикальными линиями точки Т1 и Т2
В3Т = Дтс =
От точки Т провести горизонтальную линию талии и отметить на ней в местах пересечения с вертикальными линиями точки Т1 и Т2

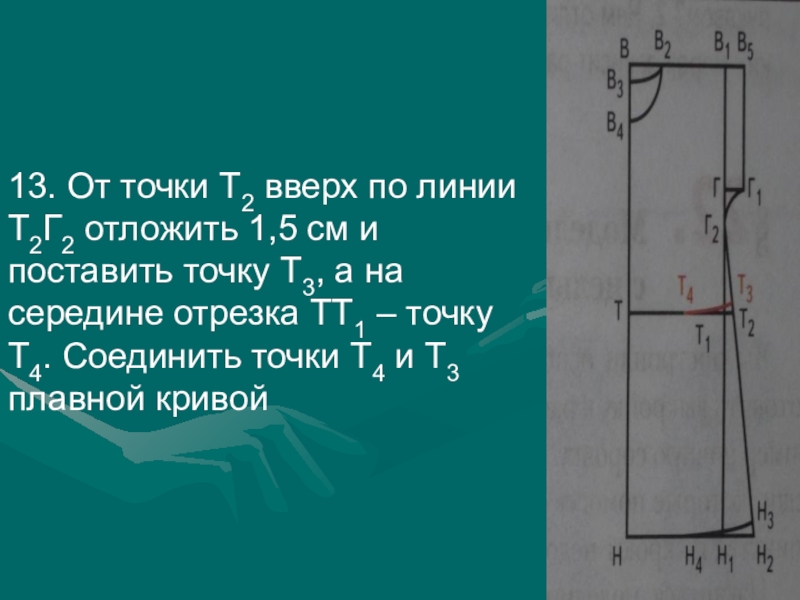

Слайд 2213. От точки Т2 вверх по линии Т2Г2 отложить 1,5 см
и поставить точку Т3, а на середине отрезка ТТ1 – точку Т4. Соединить точки Т4 и Т3 плавной кривой

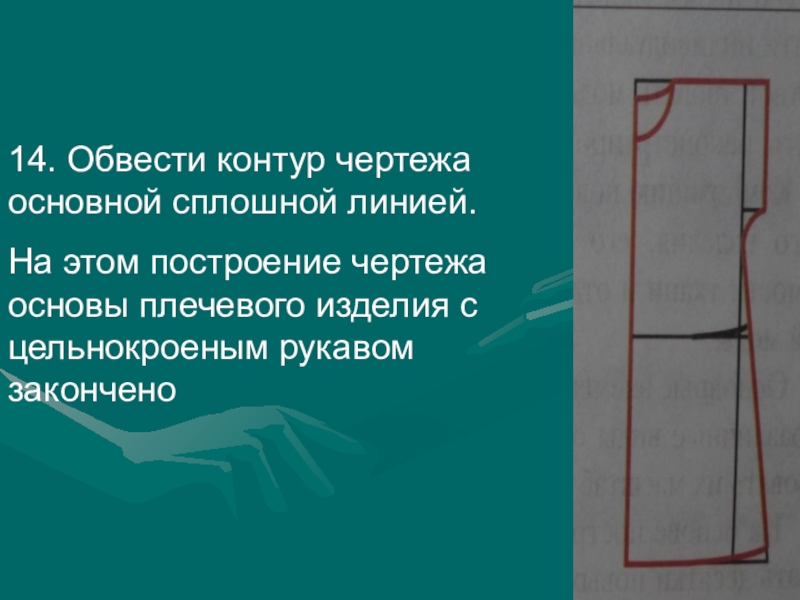

Слайд 2314. Обвести контур чертежа основной сплошной линией.
На этом построение чертежа основы
плечевого изделия с цельнокроеным рукавом закончено

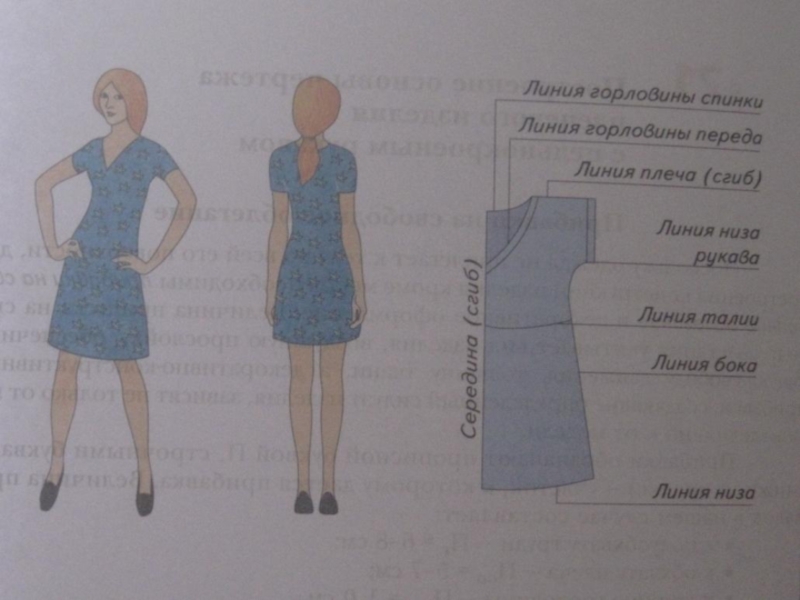

Слайд 24Чем отличается чертёж спинки от чертежа переда в плечевом изделии с
цельнокроеным рукавом?
По какой мерке определяют размер плечевого изделия?
Найдите на чертеже конструктивные линии, назовите их и подпишите.
По какой мерке определяют размер плечевого изделия?
Найдите на чертеже конструктивные линии, назовите их и подпишите.
