Слайд 1
Текст слайда:

МАОУ для обучающихся с ОВЗ СОШ – интернат №6 г. Ялуторовск Машины для сверления.


Работу подготовил:
учитель технологии Барабанов А.М.



Слайд 2
Текст слайда:





Нарисованные колеса изготовлены из резины. Что­бы колесо Х вращалось в направлении, указанном стрелкой, ведущее колесо(левое), нужно вращать:
1)в направлении А,
2) в направлении В,
3) направление не имеет значение.



Слайд 3
Текст слайда:


2. Какая из шестерен, А или В, вращается медленнее или они вращаются с одинаковой скоростью?
1) шестерня А— медленнее,
2) шестерня В — медленнее,
3) шестерни вращаются одинаково.


Слайд 4
Текст слайда:

Подъем в гору на велосипеде тяжелее при передаче:


1)А,
2) В,
3)С.


Слайд 5
Текст слайда:

Сверление

Образование отверстия в сплошном материале путем снятия стружки с помощью сверла называется сверлением.


Слайд 6
Текст слайда:



ЧТО ТАКОЕ ОТВЕРСТИЕ?


Слайд 7
Текст слайда:

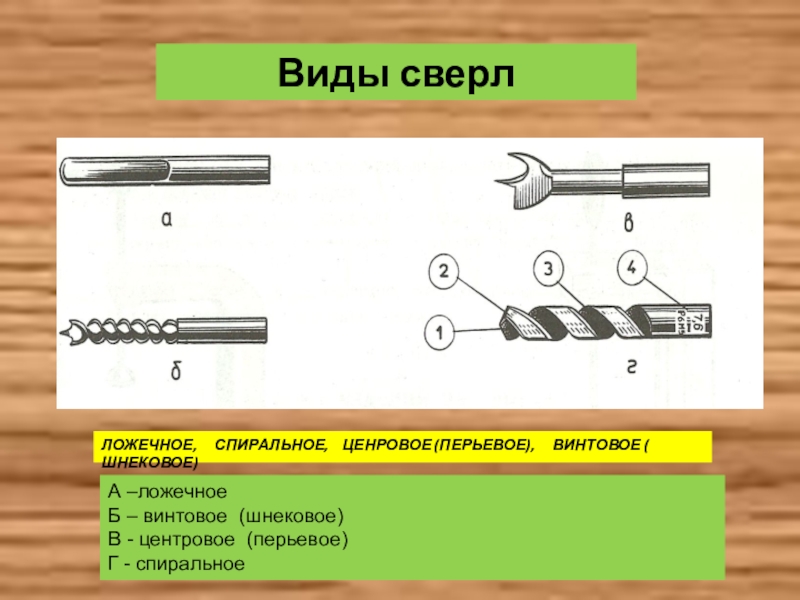

Виды сверл

ЛОЖЕЧНОЕ, СПИРАЛЬНОЕ, ЦЕНРОВОЕ (ПЕРЬЕВОЕ), ВИНТОВОЕ ( ШНЕКОВОЕ)



А –ложечное
Б – винтовое (шнековое)
В - центровое (перьевое)
Г - спиральное


Слайд 8
Текст слайда:

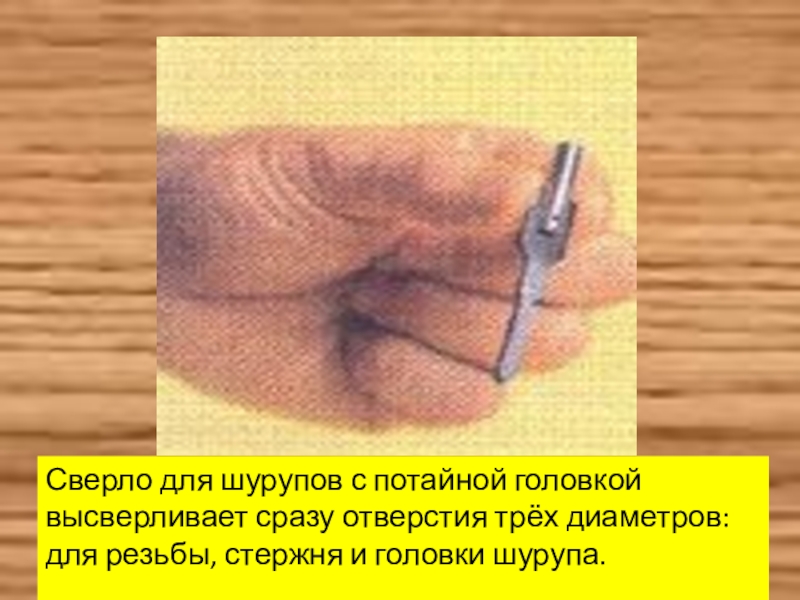

Сверло для шурупов с потайной головкой высверливает сразу отверстия трёх диаметров: для резьбы, стержня и головки шурупа.


Слайд 9
Текст слайда:

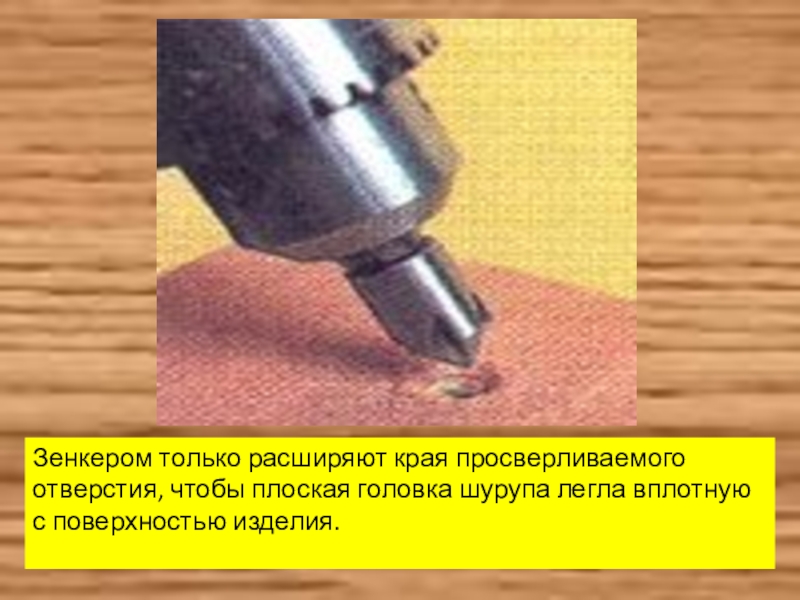

Зенкером только расширяют края просверливаемого отверстия, чтобы плоская головка шурупа легла вплотную с поверхностью изделия.



Слайд 10
Текст слайда:

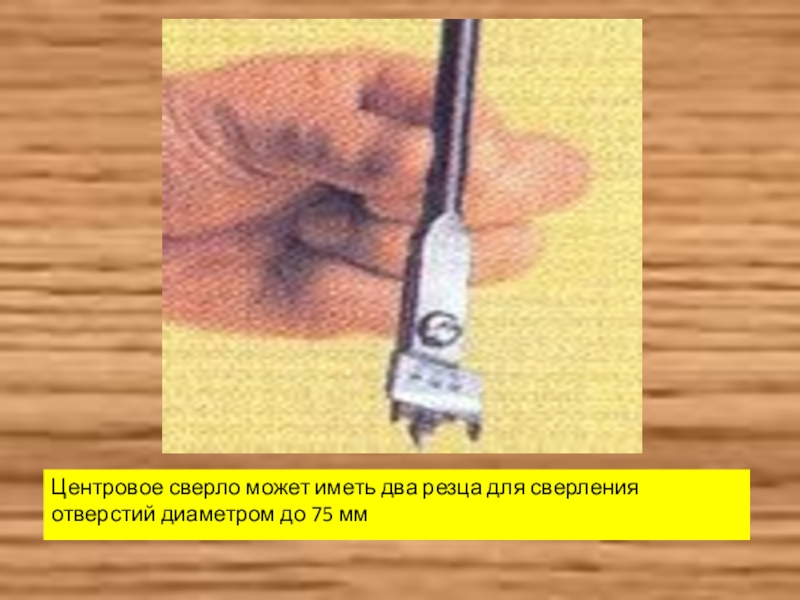

Центровое сверло может иметь два резца для сверления отверстий диаметром до 75 мм


Слайд 11
Текст слайда:

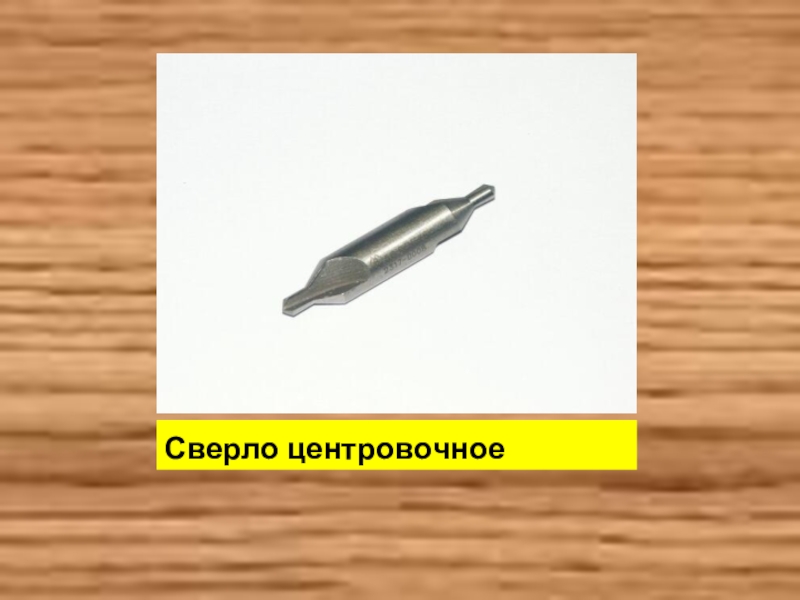

Сверло центровочное


Слайд 12
Текст слайда:

1 . Режущая кромка.
2. Ленточка.
3. Спиральная канавка.
4. Хвостовик.
5. Обозначение размера сверла и материала.


Слайд 13
Текст слайда:




Слайд 14
Текст слайда:


Сверла закрепляют в патроне коловорота или дрели.
В ручной дрели вращение сверла обеспечивается благодаря специальному механизму — зубчатой передаче. С ее помощью вращение ручки дрели передается патрону. Простейшая зубчатая передача состоит из двух зубчатых колес, находящихся в зацеплении друг с другом. Они могут быть одного или разных диаметров, с разным количеством зубьев. Зубчатые колеса, как и винты, гайки и другие детали, используются не только в дрели, но и в других машинах и механизмах. Такие детали называют типовыми.


Слайд 15
Текст слайда:

Технология выполнения сверления


Слайд 16
Текст слайда:

Основные правила техники безопасности при сверлении: 1. Надежно закреплять сверло, заготовку, подкладную доску. 2. Не допускать перекоса сверла при сверлении отверстий. 3. В начале и в конце сверления нажим на упор коловорота (дрели) должен быть небольшим, а вращение — медленным. 4. Коловорот или дрель класть на верстак сверлом от себя. 5. Нельзя во время сверления придерживать сверло руками. 6. Нельзя проверять качество отверстия пальцами. 7. Запрещается выдувать стружку из отверстия.

Видео


Слайд 17
Текст слайда:

ПЛАН РАБОТЫ
1. Выполнить пробное сверление на специальной заготовке.
2. Разметить и просверлить отверстие в указке.




3. Произвести окончательную зачистку изделия.
4. Нанести разметку контуров для выжигания и выжечь необходимый рисунок.




5. Лакировать изделие акриловым лаком.


Слайд 18
Текст слайда:

Кто сказал что сверлить скучно?
