Презентация, доклад по технологии Графическое изображение деталей и изделий (5 класс)
Содержание
- 1. Презентация по технологии Графическое изображение деталей и изделий (5 класс)
- 2. Графическое изображение деталей и изделий5 класс
- 3. Любое изделие, как из древесины, так и

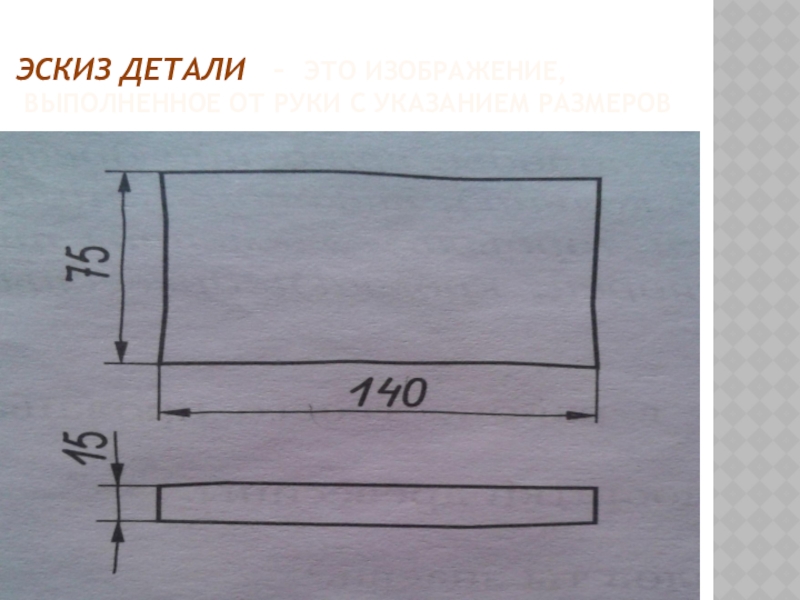

- 4. Эскиз детали – это изображение, выполненное от руки с указанием размеров
- 5. Технический рисунок –так же, как и
- 6. Чертеж – это изображение, изделия с указанием
- 7. Технический рисунок домика для птиц (а) и чертежи его деталей

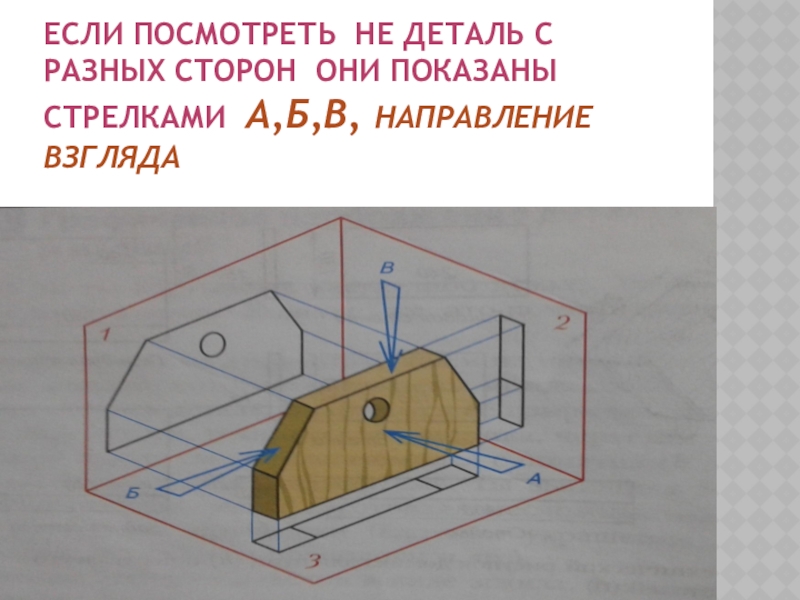

- 8. Если посмотреть не деталь с разных сторон они показаны стрелками А,Б,В, направление взгляда
- 9. Чертеж детали «стенка»: 1 – главный
- 10. Линии чертежа:А – Сплошная основная;Б – размерная
- 11. Практическая работа1. Прочитай выданный учителем чертёж. Запиши
- 12. СПАСИБО ЗА ВНИМАНИЕ!!
Графическое изображение деталей и изделий5 класс
Слайд 1
Презентация

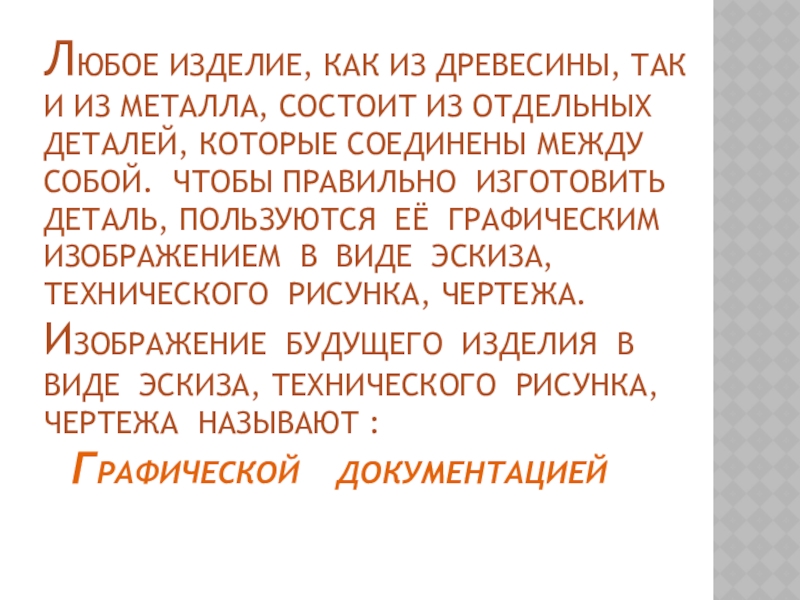

Слайд 3Любое изделие, как из древесины, так и из металла, состоит из
отдельных деталей, которые соединены между собой. Чтобы правильно изготовить деталь, пользуются её графическим изображением в виде эскиза, технического рисунка, чертежа.
Изображение будущего изделия в виде эскиза, технического рисунка, чертежа называют :
графической документацией
Слайд 5Технический рисунок –так же, как и эскиз, выполняют без чертежных рисунков,
однако он представляет собой объемное изображение детали в котором примерно соблюдены пропорции между отдельными ее частями.
Слайд 6Чертеж – это изображение, изделия с указанием их размеров, масштаба, названия,
материала. Чертеж выполняют с помощью чертежно-измерительных инструментов – линейки, угольника, циркуля, транспортира. Чертежи также можно выполнить на компьютере. Для того чтобы создать наиболее полное представление о форме детали, на чертеже показывают несколько ее видов.
Слайд 9Чертеж детали «стенка»: 1 – главный вид; 2 – вид слева;
3 – вид сверху; а – основные линии;
б – штриховые линии; в – размерные и выносные линии; г – штрихпунктирные линии
Слайд 10Линии чертежа:
А – Сплошная основная;
Б – размерная или выносная;
В – штриховая;
Г
– штрихпунктирная;
Д – штрихпунктирная
с двумя точками.
Д – штрихпунктирная
с двумя точками.
Слайд 11Практическая работа
1. Прочитай выданный учителем чертёж. Запиши в рабочую тетрадь название
детали, материал, из которого она изготовлена, масштаб изображения, количество видов на чертеже.
2. Рассмотри предложенное учителем деталь и выполни её эскиз или технический рисунок в рабочей тетради, соблюдая масштаб. Измерь деталь линейкой и нанеси все нужные размеры на эскиз или рисунок.
3. Если изделие из твоего творческого проекта содержит деталь из древесины, разработай эскиз этой детали в рабочей тетради.
2. Рассмотри предложенное учителем деталь и выполни её эскиз или технический рисунок в рабочей тетради, соблюдая масштаб. Измерь деталь линейкой и нанеси все нужные размеры на эскиз или рисунок.
3. Если изделие из твоего творческого проекта содержит деталь из древесины, разработай эскиз этой детали в рабочей тетради.
