Презентация, доклад по технологии Графическое изображение деталей из древесины (5 класс)
Содержание
- 1. Презентация по технологии Графическое изображение деталей из древесины (5 класс)
- 2. Графическое изображение деталей и изделий
- 3. Графическая документацияизображение будущего изделия в виде эскиза,технического рисунка, чертежа.
- 4. Эскиз изображение детали, выполненное от руки с
- 5. Технический рисунок наглядное объемное изображение детали, выполненное
- 6. Чертеж изображение детали, начерченное с помощью чертежных

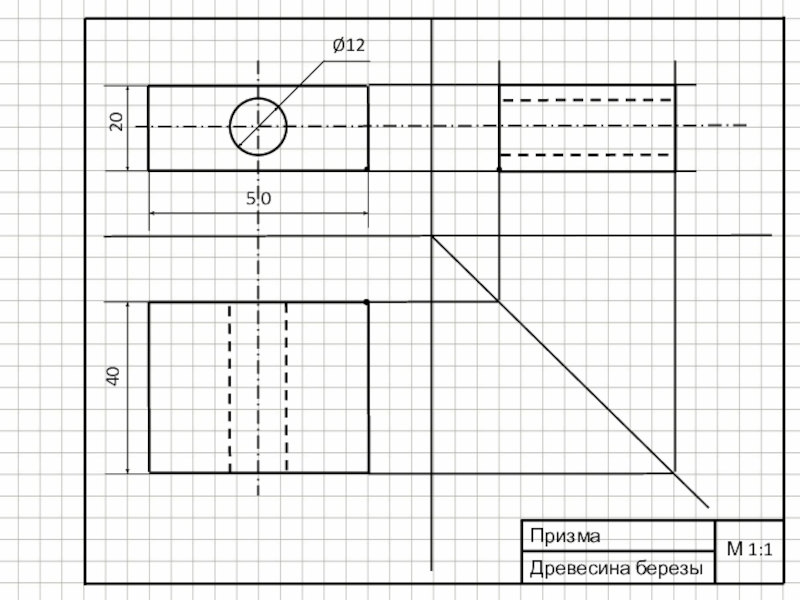

- 7. 205 040Ø12ПризмаДревесина березыМ 1:1
- 8. Масштабчисло, которое показывает во сколько раз уменьшены
- 9. Слайд 9

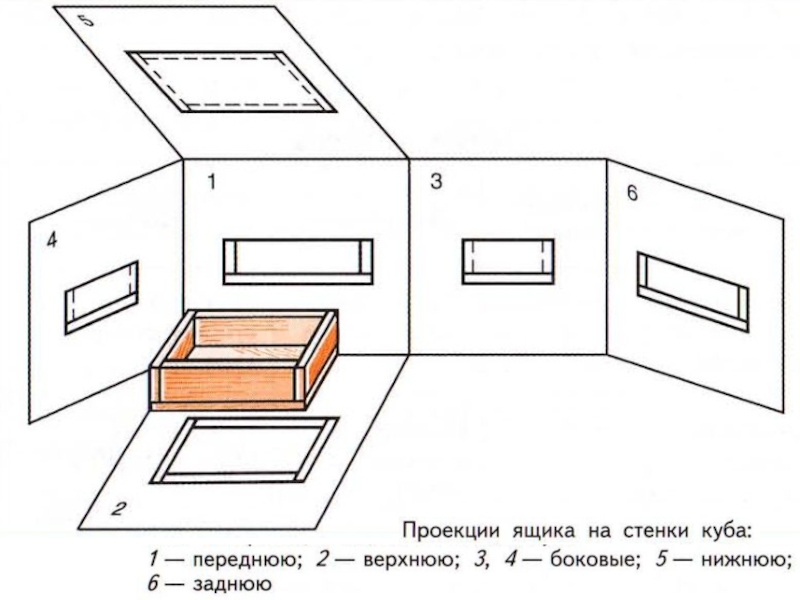

- 10. Слайд 10
- 11. Слайд 11

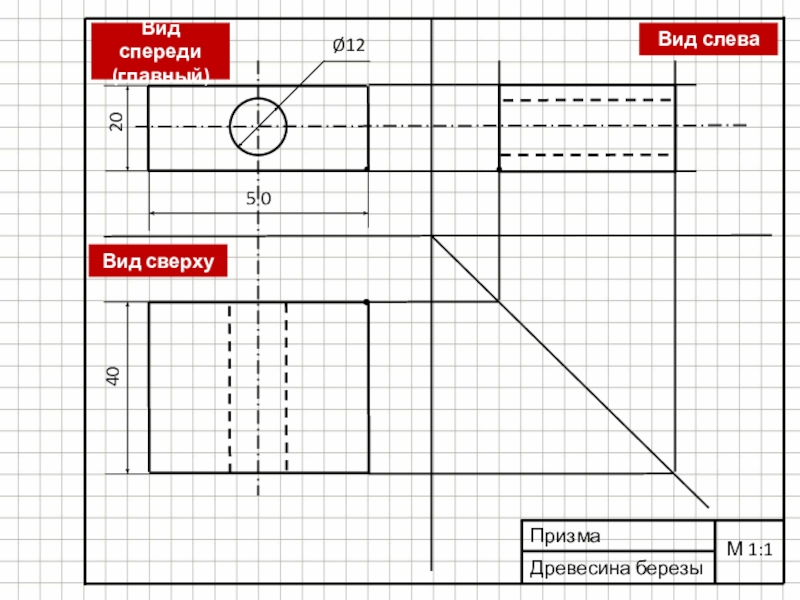

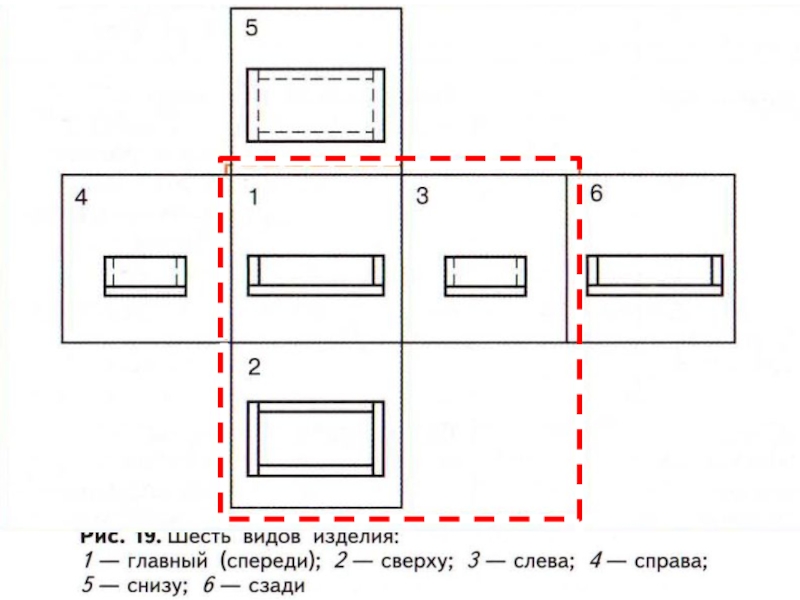

- 12. Вид спереди (главный)Вид сверхуВид слева

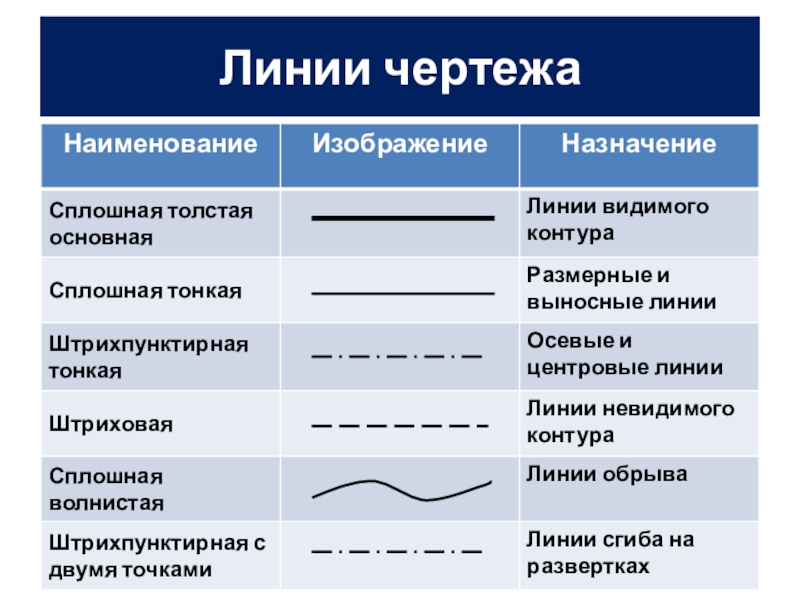

- 13. Линии чертежа

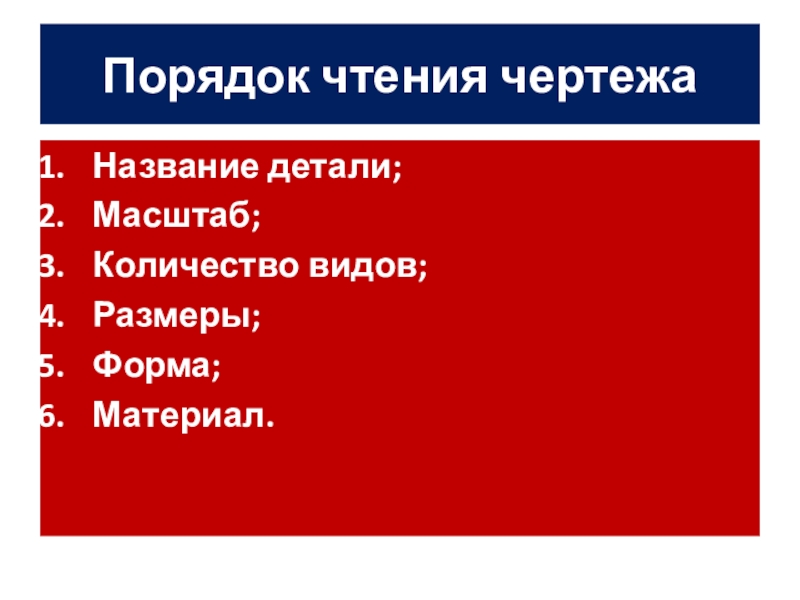

- 14. Порядок чтения чертежаНазвание детали;Масштаб;Количество видов;Размеры;Форма;Материал.
- 15. Слайд 15
- 16. Практическая работа Выполнить чертеж детали «стенка»учебник, рис. 12, стр. 18РТ, задание 2 п.1, 3, 4, 5
- 17. Слайд 17
- 18. Домашнее задание§3, читать, уметь отвечать на вопросыДоделать практическую работуПринести чертежные принадлежности
Графическое изображение деталей и изделий

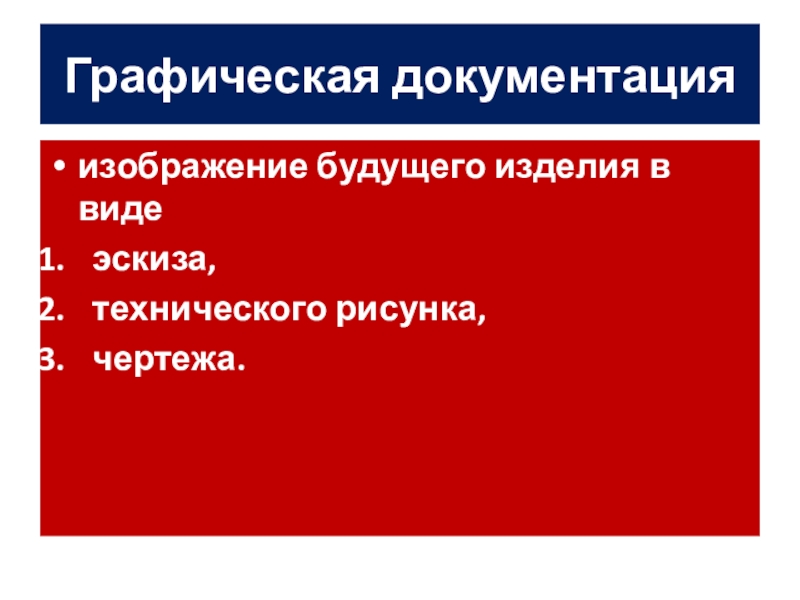

Слайд 3Графическая документация
изображение будущего изделия в виде
эскиза,
технического рисунка,
чертежа.

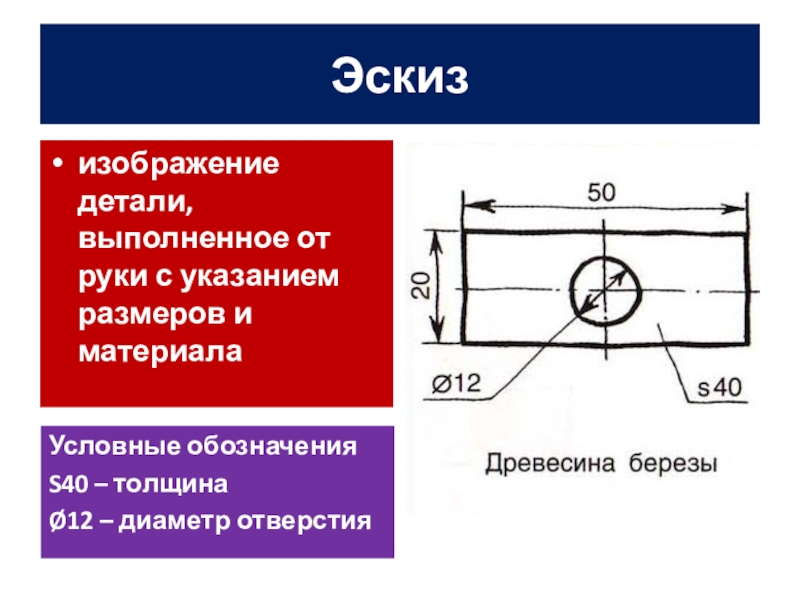

Слайд 4Эскиз
изображение детали, выполненное от руки с указанием размеров и материала
Условные
обозначения
S40 – толщина
Ø12 – диаметр отверстия
S40 – толщина
Ø12 – диаметр отверстия

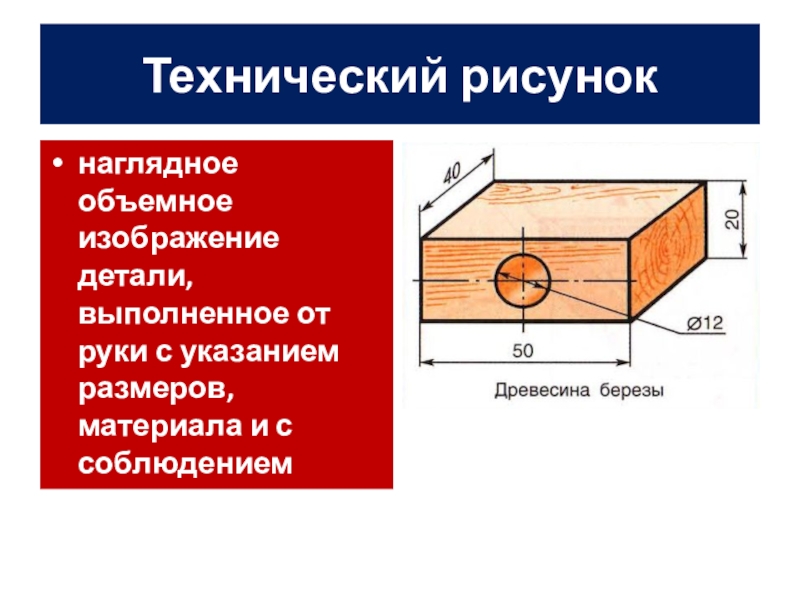

Слайд 5Технический рисунок
наглядное объемное изображение детали, выполненное от руки с указанием
размеров, материала и с соблюдением соотношения между отдельными ее частями

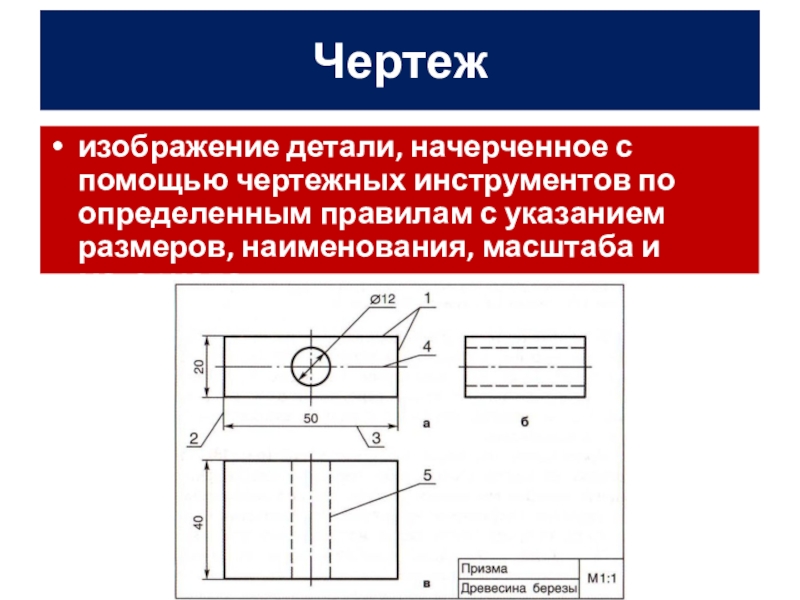

Слайд 6Чертеж
изображение детали, начерченное с помощью чертежных инструментов по определенным правилам
с указанием размеров, наименования, масштаба и материала
Слайд 8Масштаб
число, которое показывает во сколько раз уменьшены или увеличены натуральные (действительные)
размеры детали
Натуральный масштаб 1:1
Масштаб уменьшения 1:2
Масштаб увеличения 2:1
На чертеже, эскизе или техническом рисунке, изображенном в любом масштабе, проставляют действительные размеры детали!
Слайд 16Практическая работа
Выполнить чертеж детали «стенка»
учебник, рис. 12, стр. 18
РТ, задание
2 п.1, 3, 4, 5
Слайд 18Домашнее задание
§3, читать, уметь отвечать на вопросы
Доделать практическую работу
Принести чертежные принадлежности
