Презентация, доклад по технологии Грабельки для малыша (6-7 классы)

Выбрать заготовку 230х45х20 мм. Нанести размерные линии и наметить места сверления отверстий (сквозное отверстие диаметром 16 мм для черенка и семь глухих отверстий диаметром 6 мм на глубину 15 мм – для зубьев). Просверлить

Слайд 1Садовый инструмент для малыша

грабельки

Садовый инструмент для малышаграбельки

Слайд 2Выбрать заготовку 230х45х20 мм. Нанести размерные линии и наметить места сверления

отверстий (сквозное отверстие диаметром 16 мм для черенка и семь глухих отверстий диаметром 6 мм на глубину 15 мм – для зубьев). Просверлить отверстия. Отпилить углы колодки. Зашлифовать деталь наждачной шкуркой.
Выбрать заготовку 230х45х20 мм.  Нанести размерные линии и наметить места сверления отверстий (сквозное  отверстие диаметром

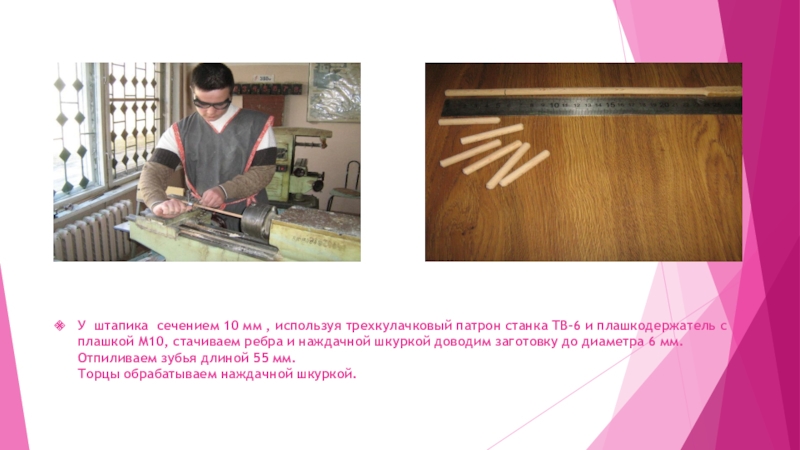

Слайд 3У штапика сечением 10 мм , используя трехкулачковый патрон станка ТВ-6

и плашкодержатель с плашкой М10, стачиваем ребра и наждачной шкуркой доводим заготовку до диаметра 6 мм. Отпиливаем зубья длиной 55 мм. Торцы обрабатываем наждачной шкуркой.
У штапика сечением 10 мм , используя трехкулачковый патрон станка ТВ-6 и плашкодержатель с плашкой М10, стачиваем

Слайд 4Черенок длиной 600 мм диаметром 18-20 мм выполняется по правилам строгания

древесины рубанком. Торец крепления с колодкой подгоняется резаком с последующей расклиновкой.
Черенок длиной 600 мм диаметром 18-20 мм выполняется по правилам строгания древесины рубанком. Торец крепления с колодкой

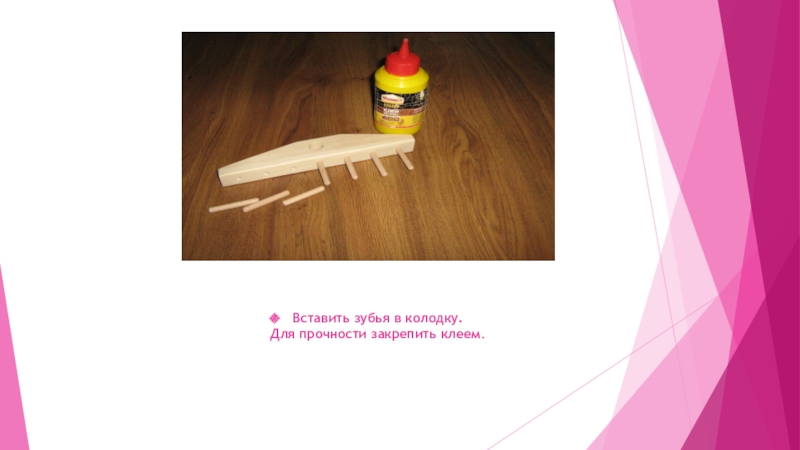

Слайд 5Вставить зубья в колодку. Для прочности закрепить клеем.

Вставить зубья в колодку. Для прочности закрепить клеем.

Слайд 6Садовый инструмент для малыша «ГРАБЕЛЬКИ»
В зависимости от роста и возраста ребенка

колодка грабель может быть увеличена, соответственно и увеличивается число зубьев.
Садовый инструмент для малыша «ГРАБЕЛЬКИ» В зависимости от роста и возраста ребенка колодка грабель может быть увеличена,

Слайд 7Спасибо за внимание!

Спасибо за внимание!
