Презентация, доклад по технологии для 8 класса на тему:Технология установки врезного замка.

Ставрополя

вырезанном гнезде. Гнёзда под крепёжную планку и корпус замка предварительно размечают, обводя их контуры. Гнездо под корпус замка вырубают долотом и зачищают стамеской. Для облегчения долбления в бруске предварительно просверливают несколько отверстий диаметром, равным толщине замка. Гнездо под крепёжную планку вырезают стамеской.

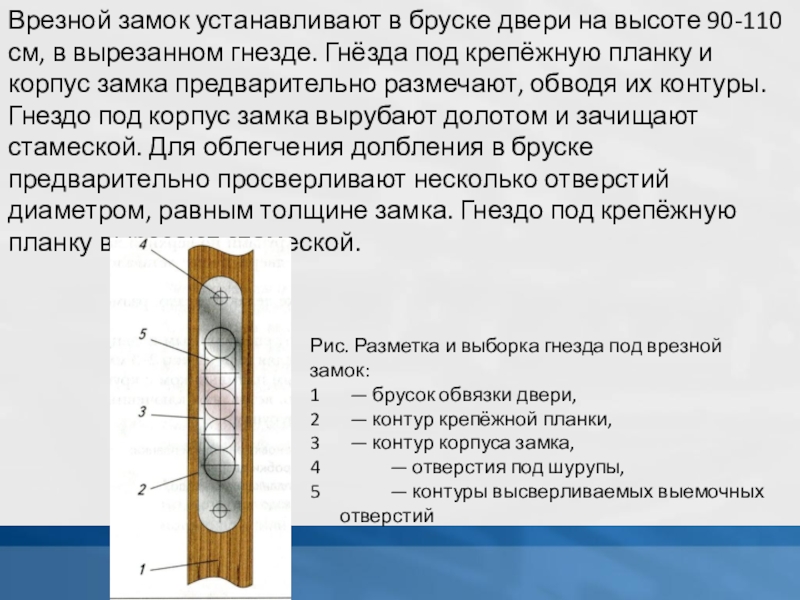

Рис. Разметка и выборка гнезда под врезной замок:
1 — брусок обвязки двери,
2 — контур крепёжной планки,
3 — контур корпуса замка,
— отверстия под шурупы,
— контуры высверливаемых выемочных отверстий

накладывают на брусок двери и размечают ключевину под замочную скважину.

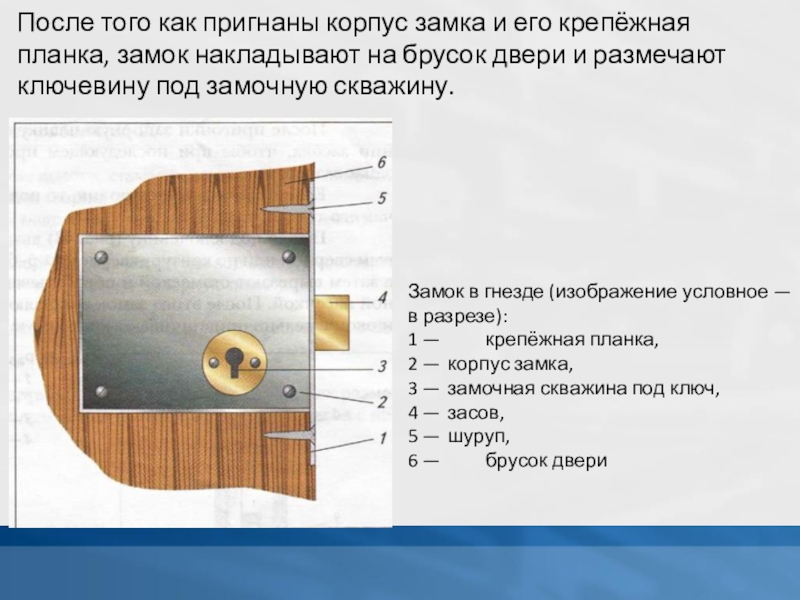

Замок в гнезде (изображение условное — в разрезе):
1 — крепёжная планка,
2 — корпус замка,
3 — замочная скважина под ключ,
4 — засов,
5 — шуруп,
6 — брусок двери

Гнездо размечают на коробке двери и там же делают разметку вырезки под запорную планку 2. Эта операция требует точной и безошибочной разметки. Гнездо под засов размечают не только по высоте, но и по глубине. Для этого, закрывая дверь с замком, рисками сверху и снизу очерчивают расположение засова по высоте. Отмечают линию глубины а залегания двери относительно ребра коробки, измеряя глубину металлической линейкой до упора в засов при выдвижении его ключом. Дверь открывают, и на бруске обвязки двери отмечают расстояние а до гнезда засова.

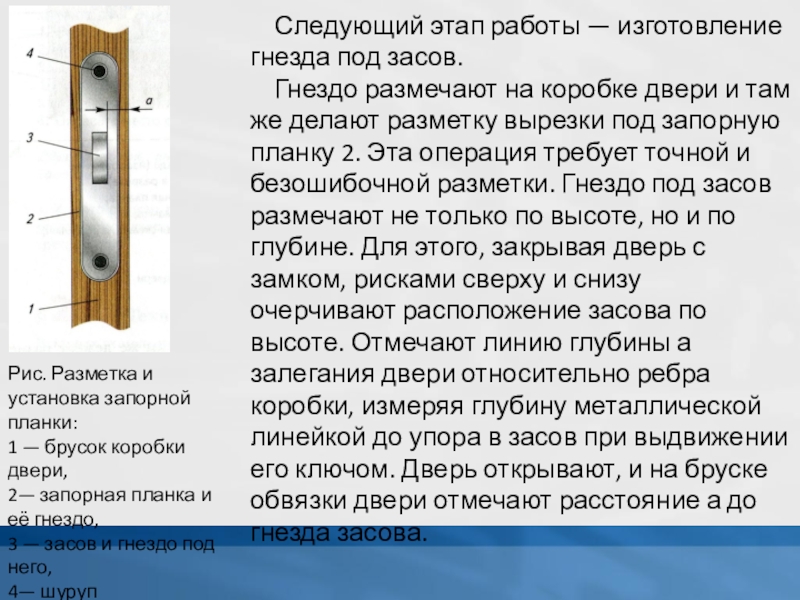

Рис. Разметка и установка запорной планки:
1 — брусок коробки двери,
2— запорная планка и её гнездо,
3 — засов и гнездо под него,
4— шуруп

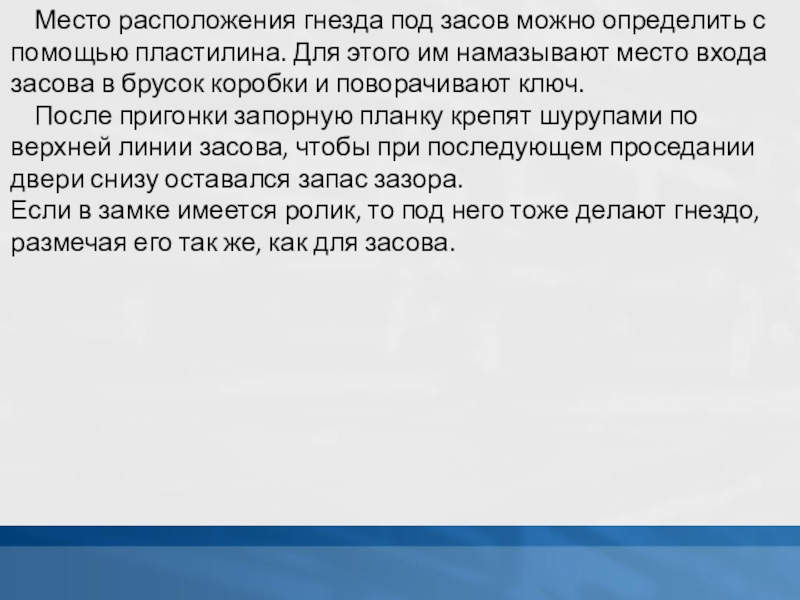

пластилина. Для этого им намазывают место входа засова в брусок коробки и поворачивают ключ. 
После пригонки запорную планку крепят шурупами по верхней линии засова, чтобы при последующем проседании двери снизу оставался запас зазора.
Если в замке имеется ролик, то под него тоже делают гнездо, размечая его так же, как для засова.

5-6 мм, оставляя перемычки 2-3 мм, а затем вырезают стамеской и обрабатывают круглым напильником с крупной насечкой. После этого замок вставляют в гнездо, вставляют ключевину и окончательно привинчивают крепёжную планку шурупами.

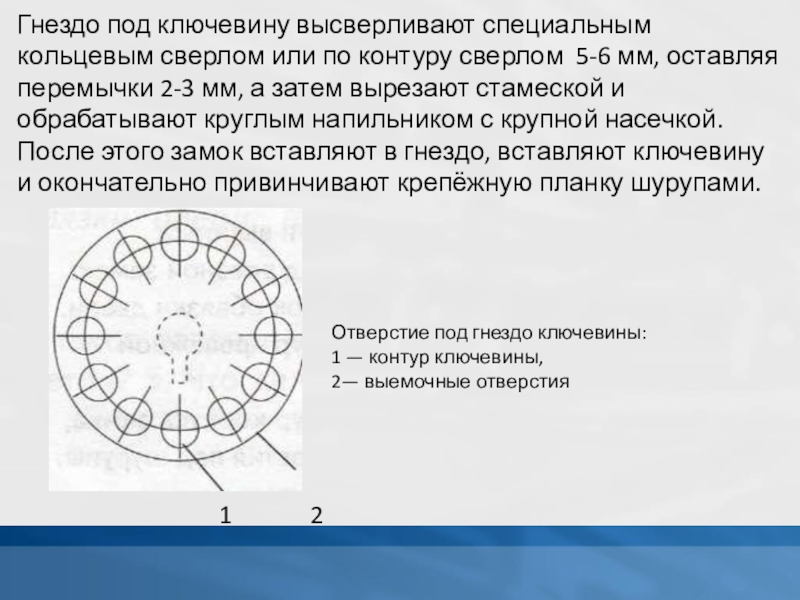

Отверстие под гнездо ключевины:
1 — контур ключевины,
2— выемочные отверстия

1 2
