Презентация, доклад по технологии для 5 класса по теме Строгание заготовок из древесины
Содержание
- 1. Презентация по технологии для 5 класса по теме Строгание заготовок из древесины
- 2. Строгание древесины.Цель:Формирование умений по разметке, строганию,
- 3. Строгание древесины.
- 4. Строгание древесины – обработка заготовки до

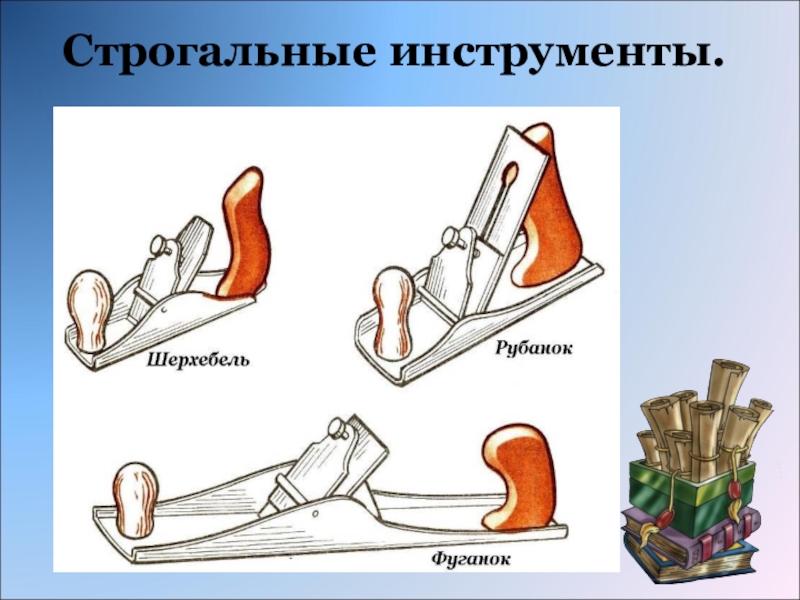

- 5. Строгальные инструменты.
- 6. Устройство шерхебеля.«Шерхебель» — слово немецкого происхождения, что означает «струг для грубого срезания».
- 7. Устройство рубанка.Рубанок предназначен для сострагивания тонких стружек
- 8. Устройство фуганка.Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности.
- 9. Форма ножа.
- 10. Наладка инструмента. У правильно установленного ножа
- 11. Закрепление заготовки.Обрабатываемую деталь крепят на верстаке, зажимая
- 12. Приёмы работы рубанком.В начале строгания осуществляют нажим
- 13. Контроль качества строганияКонтроль качества строгания осуществляется с помощью линейки или угольника на просвет.
- 14. Другие разновидности рубанков и их предназначение.
- 15. Горбач. Строгание криволинейных поверхностей. Для ручного строгания
- 16. Цинубель. Плоское строгание. Для рифления поверхностей, необходимого
- 17. Закрепление нового материала. Вопросы:1. Что такое строгание
- 18. Практическая работа«Изготовление деталей цилиндрической формы ручным инструментом. Изготовление ручки для киянки»
- 19. План работы.Выбрать брусок квадратного сечения.Разметить заготовку на

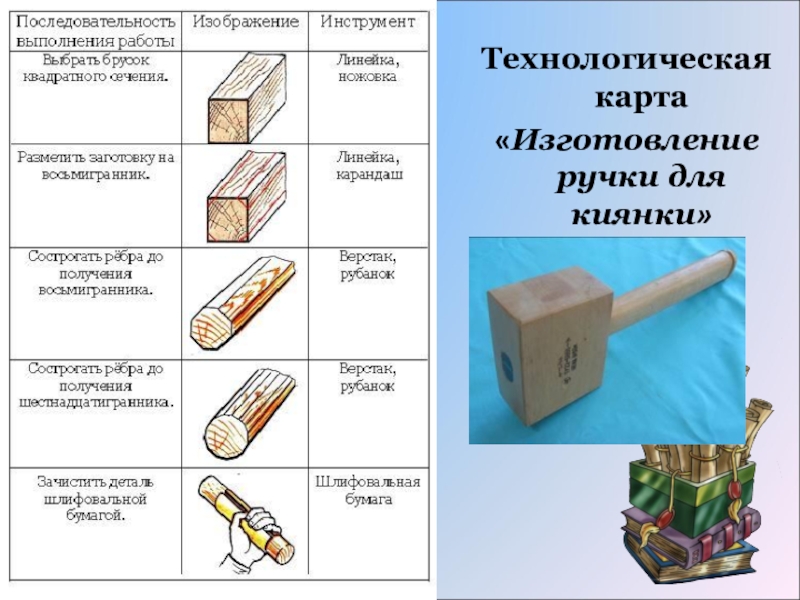

- 20. Технологическая карта «Изготовление ручки для киянки»
- 21. Правила техники безопасности при строгании.1. Надежно закреплять
- 22. Технология 5 класс
- 23. Технология 5 классТестовая проверочная работа.вариант №2Ученик_________________5 «____»

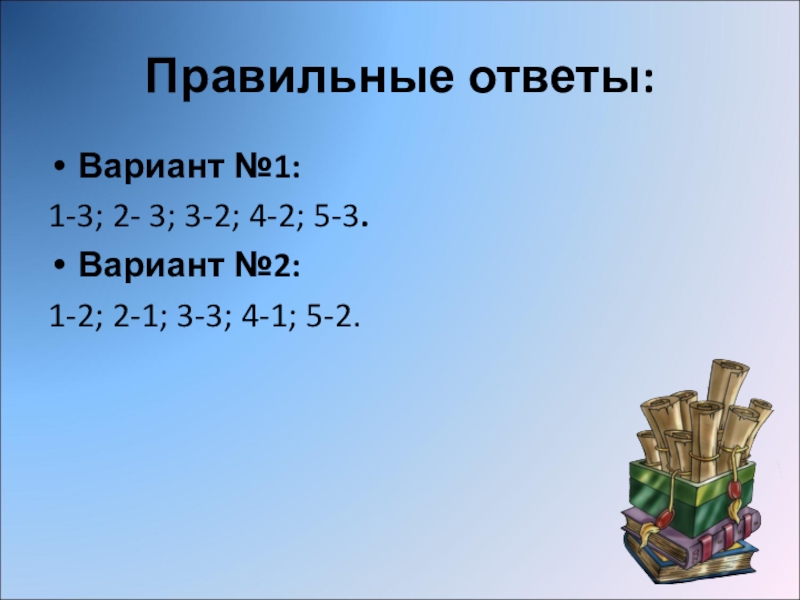

- 24. Правильные ответы:Вариант №1:1-3; 2- 3; 3-2; 4-2; 5-3.Вариант №2:1-2; 2-1; 3-3; 4-1; 5-2.
Строгание древесины.Цель:Формирование умений по разметке, строганию, изготовлению деталей цилиндрической формы, (рубанком).Задачи: - Расширять представления о способах обработки древесины. - Способствовать развитию навыков работы чертёжным и измерительным инструментом.

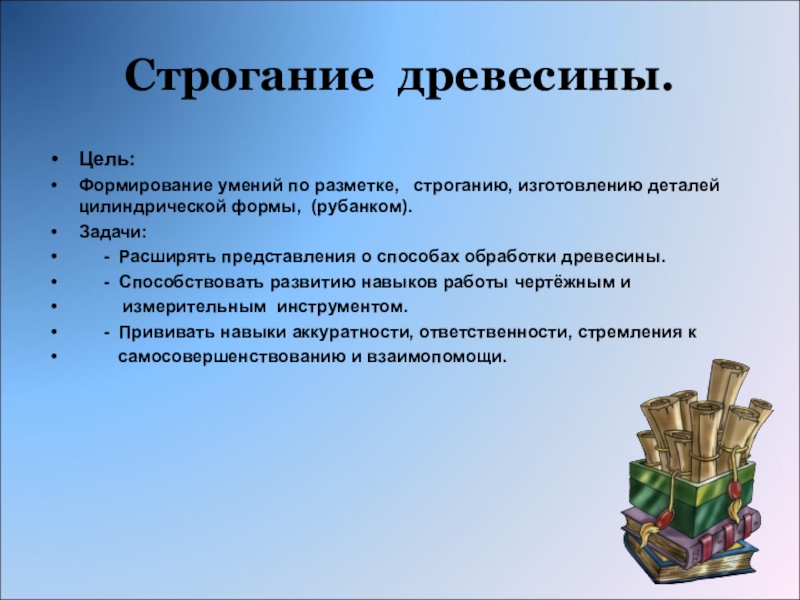

Слайд 2Строгание древесины.
Цель:
Формирование умений по разметке, строганию, изготовлению деталей цилиндрической формы,
(рубанком).
Задачи:
- Расширять представления о способах обработки древесины.
- Способствовать развитию навыков работы чертёжным и
измерительным инструментом.
- Прививать навыки аккуратности, ответственности, стремления к
самосовершенствованию и взаимопомощи.
Задачи:
- Расширять представления о способах обработки древесины.
- Способствовать развитию навыков работы чертёжным и
измерительным инструментом.
- Прививать навыки аккуратности, ответственности, стремления к
самосовершенствованию и взаимопомощи.

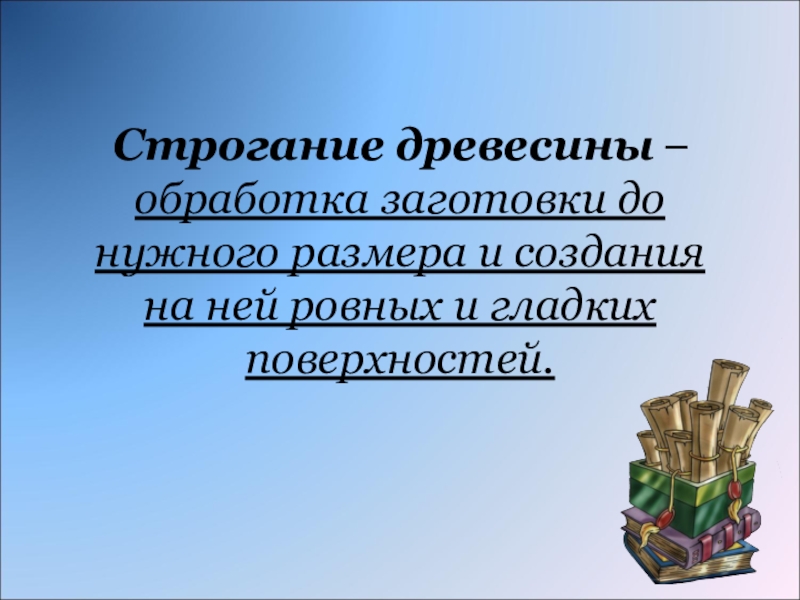

Слайд 4Строгание древесины – обработка заготовки до нужного размера и создания на
ней ровных и гладких поверхностей.
Слайд 6Устройство шерхебеля.
«Шерхебель» — слово немецкого происхождения, что означает «струг для грубого
срезания».

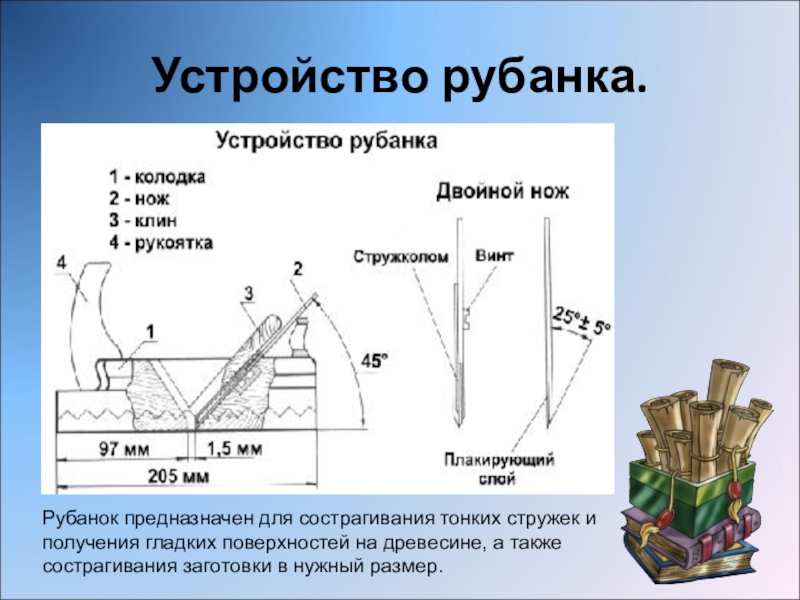

Слайд 7Устройство рубанка.
Рубанок предназначен для сострагивания тонких стружек и получения гладких поверхностей
на древесине, а также сострагивания заготовки в нужный размер.

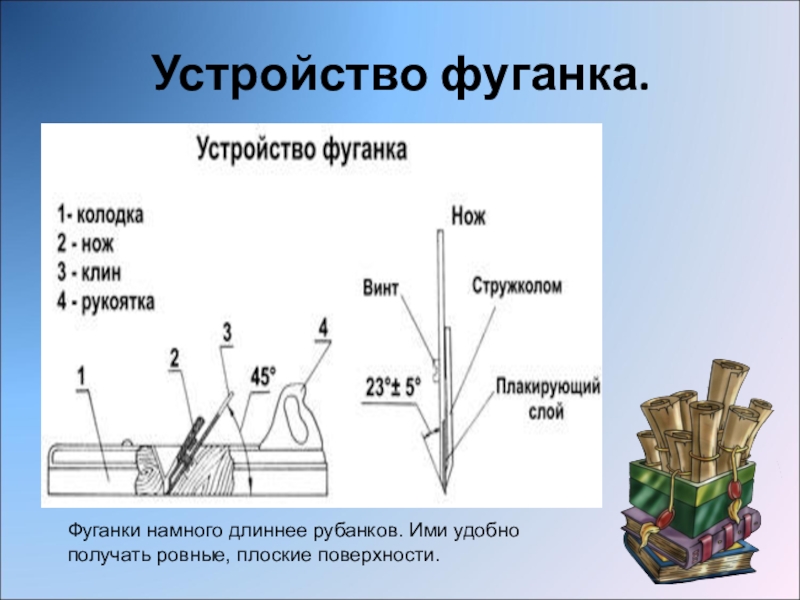

Слайд 8Устройство фуганка.
Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности.

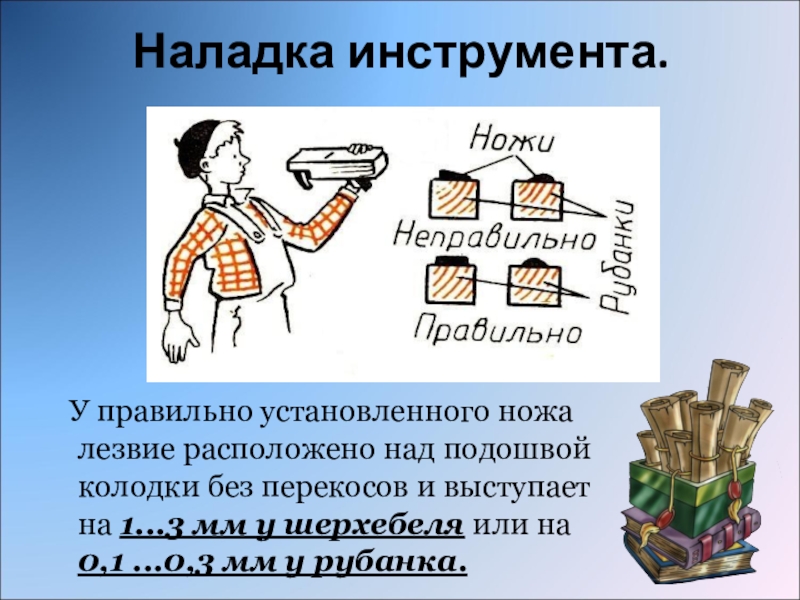

Слайд 10Наладка инструмента.
У правильно установленного ножа лезвие расположено над подошвой
колодки без перекосов и выступает на 1...3 мм у шерхебеля или на 0,1 ...0,3 мм у рубанка.
Слайд 11Закрепление заготовки.
Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором
и клином так, чтобы сострагиваемая сторона была направлена вверх.
Слайд 12Приёмы работы рубанком.
В начале строгания осуществляют нажим на переднюю часть рубанка,
а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской.
Слайд 13Контроль качества строгания
Контроль качества строгания осуществляется с помощью линейки или угольника
на просвет.
Слайд 15Горбач.
Строгание криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей.
Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны — 250 мм). Длина стандартного горбача равна 240–250 мм, ширина подошвы — 60 мм, ширина ножа — 50 мм.
Слайд 16Цинубель.
Плоское строгание. Для рифления поверхностей, необходимого при фанеровании и при
склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево).
Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку.
В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.

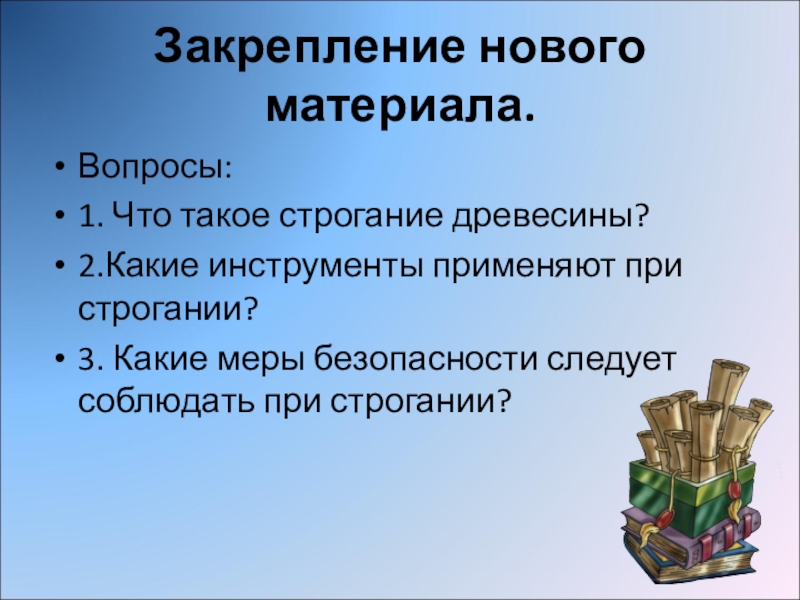

Слайд 17Закрепление нового материала.
Вопросы:
1. Что такое строгание древесины?
2.Какие инструменты применяют при
строгании?
3. Какие меры безопасности следует соблюдать при строгании?
3. Какие меры безопасности следует соблюдать при строгании?
Слайд 18Практическая работа
«Изготовление деталей цилиндрической формы ручным инструментом. Изготовление ручки для киянки»

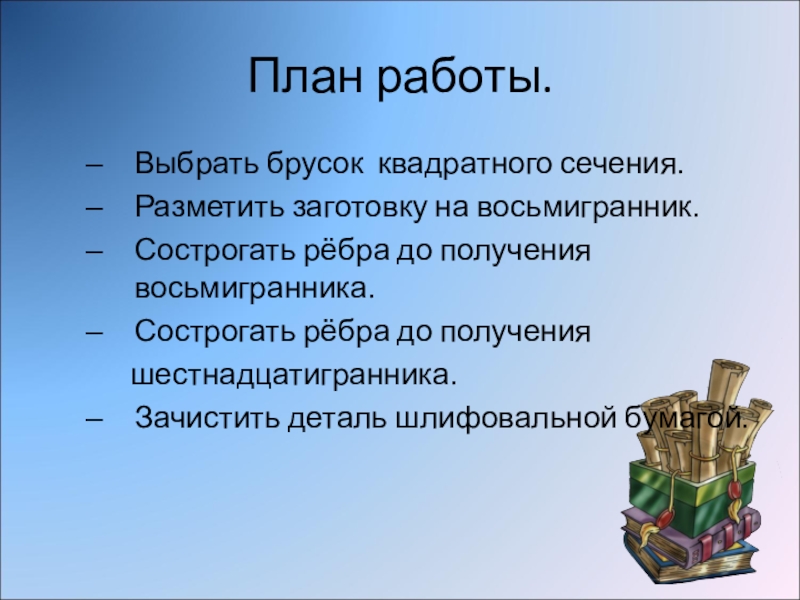

Слайд 19План работы.
Выбрать брусок квадратного сечения.
Разметить заготовку на восьмигранник.
Сострогать рёбра до получения
восьмигранника.
Сострогать рёбра до получения
шестнадцатигранника.
Зачистить деталь шлифовальной бумагой.
Сострогать рёбра до получения
шестнадцатигранника.
Зачистить деталь шлифовальной бумагой.

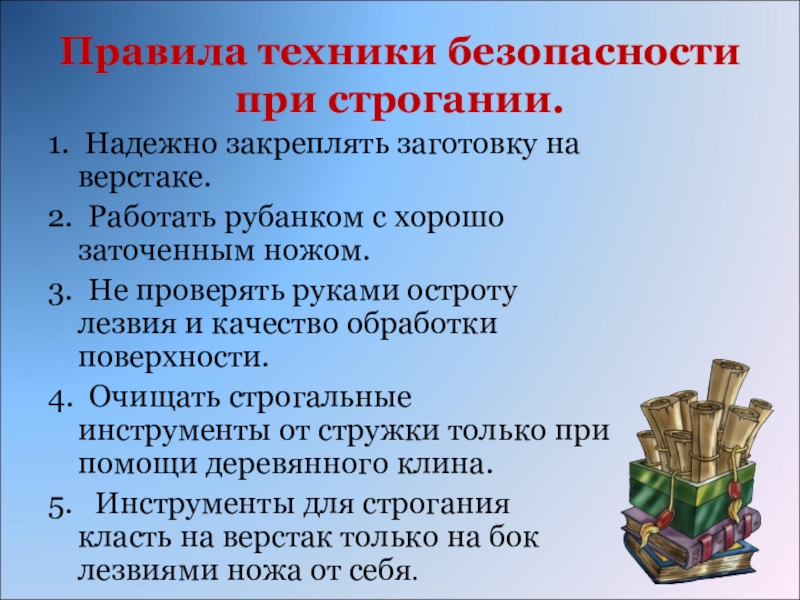

Слайд 21Правила техники безопасности при строгании.
1. Надежно закреплять заготовку на верстаке.
2. Работать
рубанком с хорошо заточенным ножом.
3. Не проверять руками остроту лезвия и качество обработки поверхности.
4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.
5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя.
3. Не проверять руками остроту лезвия и качество обработки поверхности.
4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.
5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя.
