Презентация, доклад по технической механике
Содержание
- 1. Презентация по технической механике
- 2. Сопротивлением материалов называют науку об инженерных методах
- 3. ОСНОВНЫЕ ПОЛОЖЕНИЯ.Механические свойства материалов.Виды расчетов.Основные гипотезы и допущения.Классификация нагрузок.Формы элементов конструкций.
- 4. Механические свойства материалов.Прочность - способность не разрушаться
- 5. Виды расчетов.Расчет на прочность - обеспечивает неразрушение
- 6. Основные гипотезы и допущения.Допущения о свойствах материалов:Материалы
- 7. Допущения о характере деформацииДеформации бывают упругие и

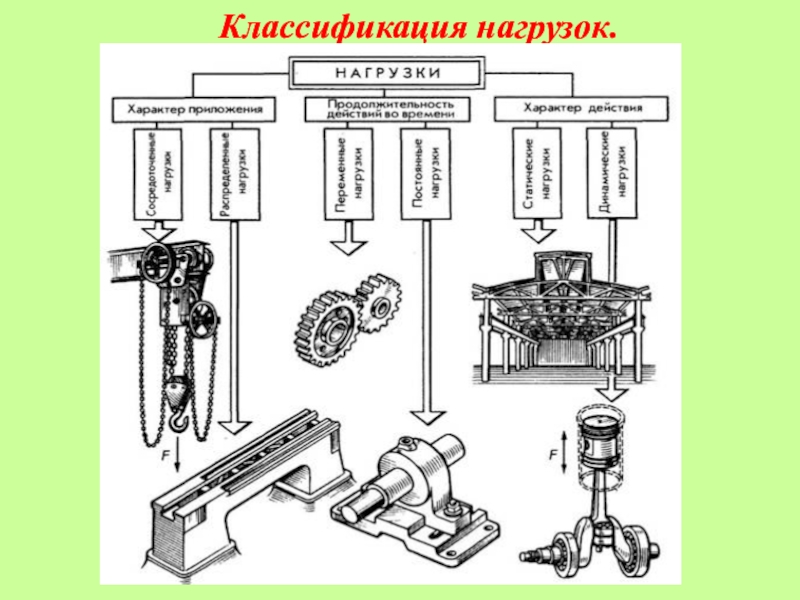

- 8. Классификация нагрузок.
- 9. Статическая нагрузка - не меняется во времени
- 10. Повторно-переменные нагрузки - многократно меняют значение (1)
- 11. Динамические нагрузки – меняют свое значение в

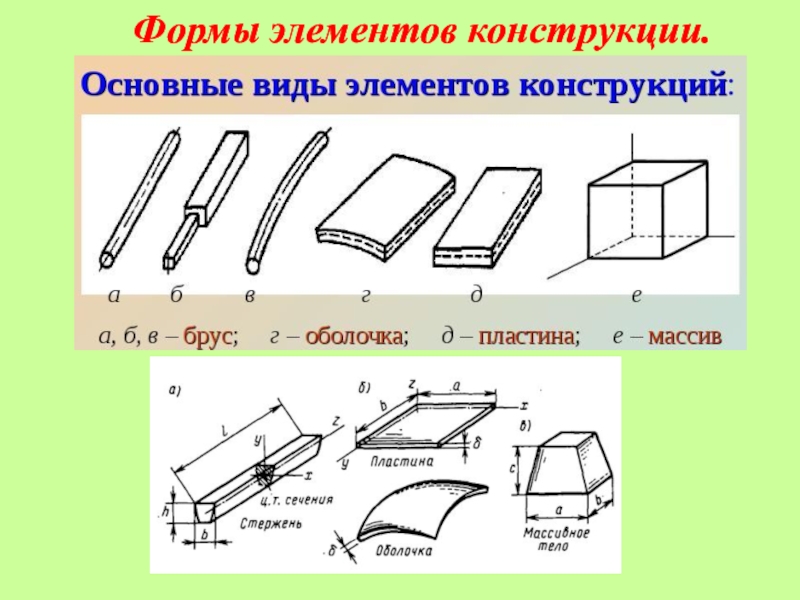

- 12. Формы элементов конструкции.
- 13. Оболочка - любое тело, ограниченное двумя криволинейными поверхностями,
- 14. Ответьте на вопросы:
Сопротивлением материалов называют науку об инженерных методах расчета на прочность, жесткость и устойчивость элементов сооружений и машин.В процессе эксплуатации сооружений и машин их элементы (стержни, балки, пластины, болты, заклепки и др.) в той или иной мере
Слайд 2Сопротивлением материалов называют науку об инженерных методах расчета на прочность, жесткость
и устойчивость элементов сооружений и машин.
В процессе эксплуатации сооружений и машин их элементы (стержни, балки, пластины, болты, заклепки и др.) в той или иной мере участвуют в работе конструкции и подвергаются действию различных сил (нагрузок). Для обеспечения надежной работы конструкции ее элементы должны быть прочными, жесткими и устойчивыми при наименьших затратах материала (наименьшей стоимости).
В процессе эксплуатации сооружений и машин их элементы (стержни, балки, пластины, болты, заклепки и др.) в той или иной мере участвуют в работе конструкции и подвергаются действию различных сил (нагрузок). Для обеспечения надежной работы конструкции ее элементы должны быть прочными, жесткими и устойчивыми при наименьших затратах материала (наименьшей стоимости).
Слайд 3ОСНОВНЫЕ ПОЛОЖЕНИЯ.
Механические свойства материалов.
Виды расчетов.
Основные гипотезы и допущения.
Классификация нагрузок.
Формы элементов конструкций.

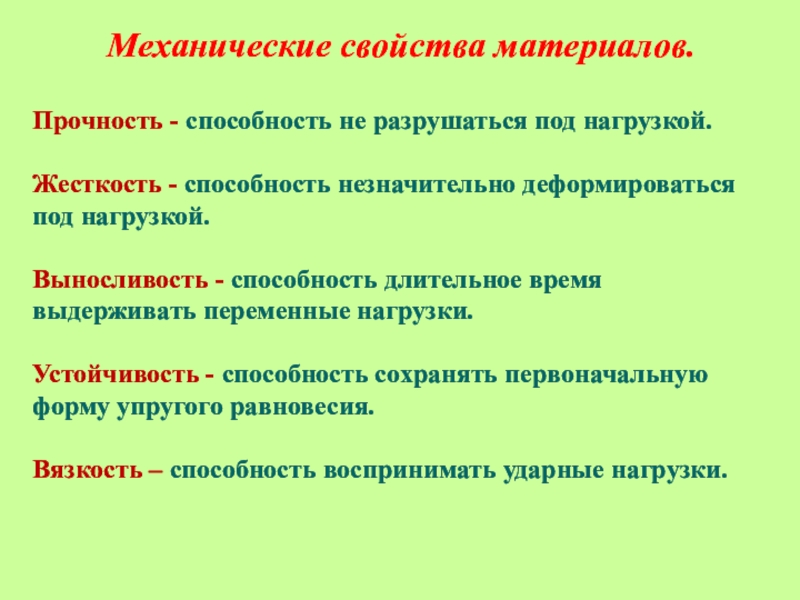

Слайд 4Механические свойства материалов.
Прочность - способность не разрушаться под нагрузкой.
Жесткость - способность
незначительно деформироваться под нагрузкой.
Выносливость - способность длительное время выдерживать переменные нагрузки.
Устойчивость - способность сохранять первоначальную форму упругого равновесия.
Вязкость – способность воспринимать ударные нагрузки.
Выносливость - способность длительное время выдерживать переменные нагрузки.
Устойчивость - способность сохранять первоначальную форму упругого равновесия.
Вязкость – способность воспринимать ударные нагрузки.
Слайд 5Виды расчетов.
Расчет на прочность - обеспечивает неразрушение конструкции.
Расчет на жесткость -
обеспечивает деформации конструкции под нагрузкой в пределах допустимых норм.
Расчет на устойчивость - обеспечивает сохранение необходимой формы равновесия и предотвращает внезапное искривление длинных стержней.
Расчет на выносливость - обеспечивает необходимую долговечность элементов конструкций.
Расчет на устойчивость - обеспечивает сохранение необходимой формы равновесия и предотвращает внезапное искривление длинных стержней.
Расчет на выносливость - обеспечивает необходимую долговечность элементов конструкций.
Слайд 6Основные гипотезы и допущения.
Допущения о свойствах материалов:
Материалы однородные.
Материалы представляют сплошную среду.
Материалы
изотропны (механические свойства не зависят от направления нагрузки).
Материалы обладают идеальной упругостью
Материалы обладают идеальной упругостью
Упрощения компенсируют, введя запас прочности.

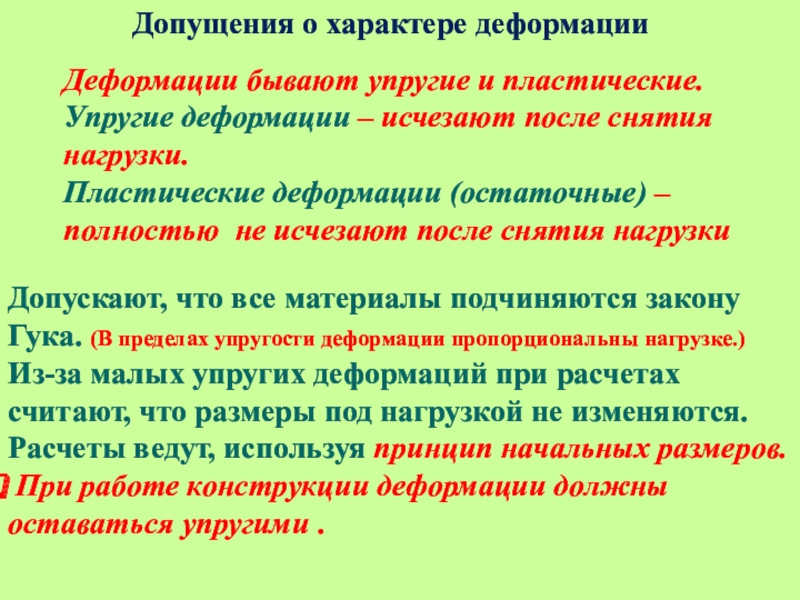

Слайд 7Допущения о характере деформации
Деформации бывают упругие и пластические.
Упругие деформации – исчезают
после снятия нагрузки.
Пластические деформации (остаточные) – полностью не исчезают после снятия нагрузки
Пластические деформации (остаточные) – полностью не исчезают после снятия нагрузки
Допускают, что все материалы подчиняются закону Гука. (В пределах упругости деформации пропорциональны нагрузке.) Из-за малых упругих деформаций при расчетах считают, что размеры под нагрузкой не изменяются. Расчеты ведут, используя принцип начальных размеров.
При работе конструкции деформации должны оставаться упругими .

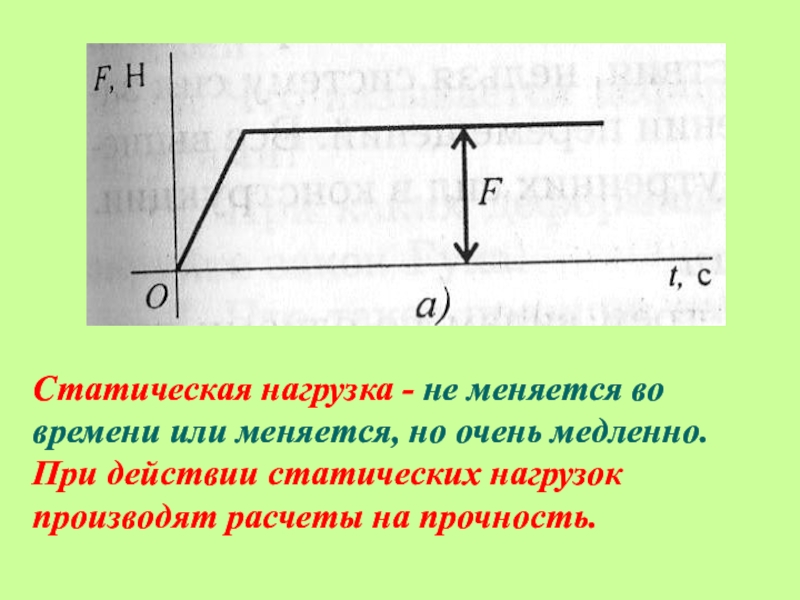

Слайд 9Статическая нагрузка - не меняется во времени или меняется, но очень
медленно.
При действии статических нагрузок производят расчеты на прочность.
При действии статических нагрузок производят расчеты на прочность.
Слайд 10Повторно-переменные нагрузки - многократно меняют значение (1) или значение и знак
(2).
Действие таких нагрузок вызывает усталость металла.
Действие таких нагрузок вызывает усталость металла.
Слайд 11Динамические нагрузки – меняют свое значение в короткий промежуток времени. Вызывают
большие ускорения и силы инерции.
Могут привести к внезапному разрушению конструкции.
Могут привести к внезапному разрушению конструкции.

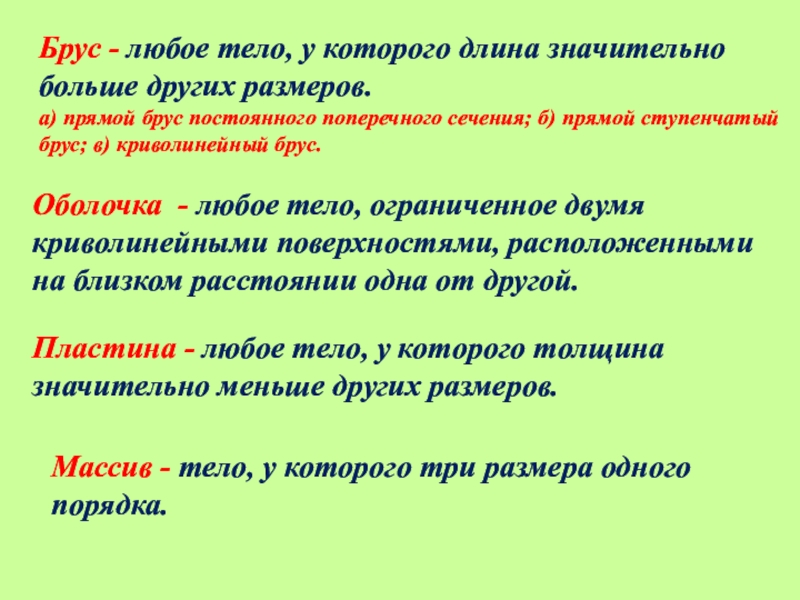

Слайд 13Оболочка - любое тело, ограниченное двумя криволинейными поверхностями, расположенными на близком расстоянии
одна от другой.
Брус - любое тело, у которого длина значительно больше других размеров.
а) прямой брус постоянного поперечного сечения; б) прямой ступенчатый брус; в) криволинейный брус.
Пластина - любое тело, у которого толщина значительно меньше других размеров.
Массив - тело, у которого три размера одного порядка.
