Презентация, доклад по спецтехнологии Оборудование для газовой сварки
Содержание
- 1. Презентация по спецтехнологии Оборудование для газовой сварки
- 2. Ацетиленовый генератор это устройство для получения ацетилена (С2Н2), путём воздействия карбида кальция с водойАцетиленовый генератор
- 3. Слайд 3
- 4. Слайд 4
- 5. Предохранительный затворДля предохранения от взрыва ацетиленовых генераторов,

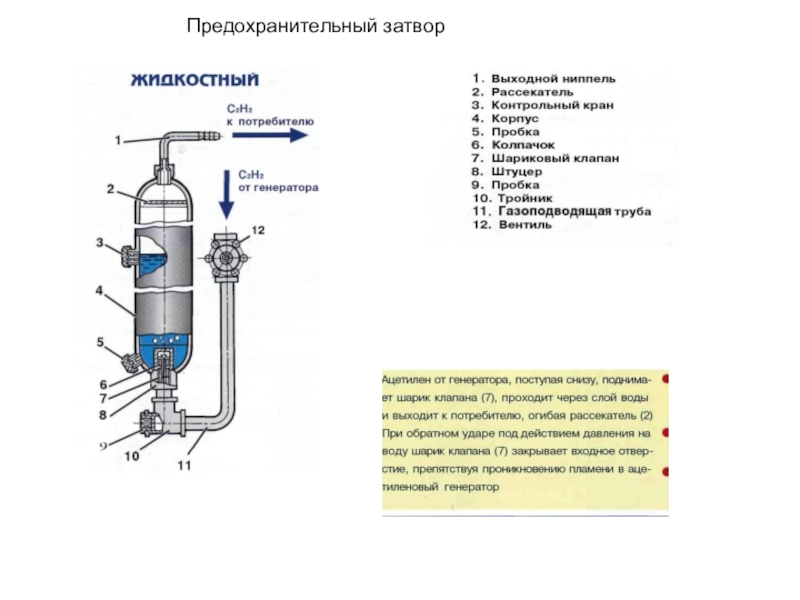

- 6. Предохранительный затвор
- 7. Предохранительный затвор
- 8. Газовые баллоны
- 9. РедукторыРедукторы предназначены для понижения давления газа, отбираемого
- 10. Слайд 10
- 11. шланги (рукава)Шланги выпускают с внутренними диаметрами 6,
- 12. Слайд 12

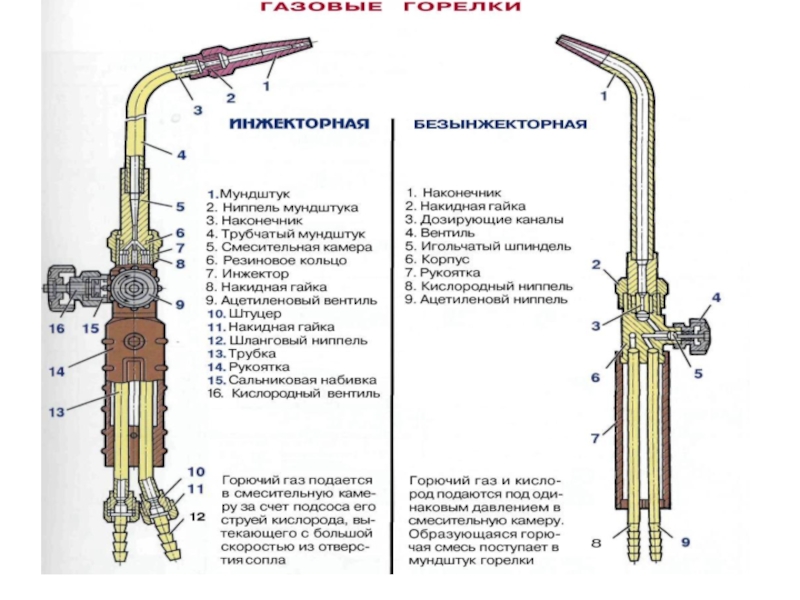

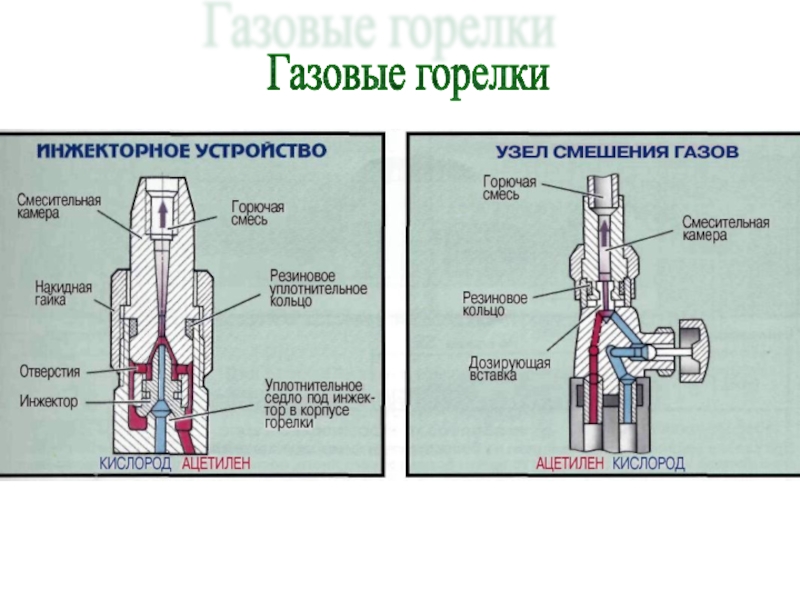

- 13. Газовые горелки
- 14. Вопросы:Что такое ацетиленовый генератор?Назовите принцип действия ацетиленовых

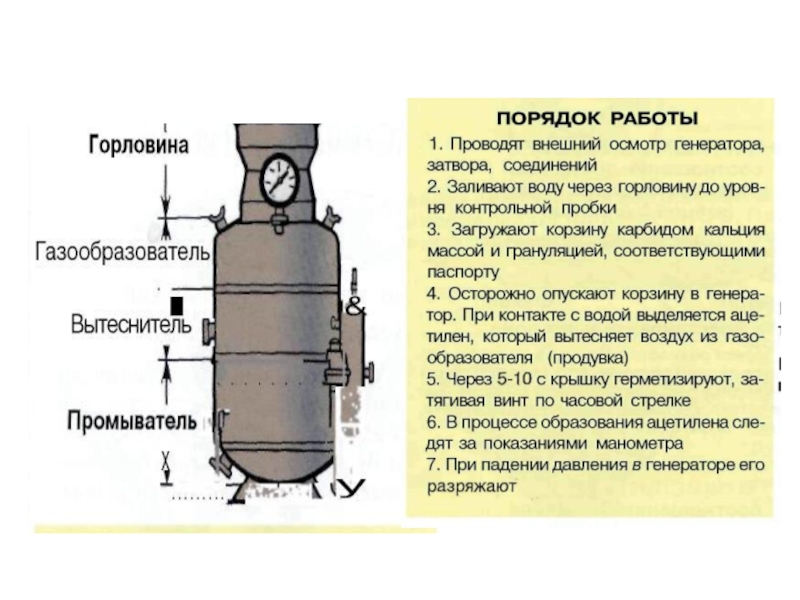

Ацетиленовый генератор это устройство для получения ацетилена (С2Н2), путём воздействия карбида кальция с водойАцетиленовый генератор
Слайд 2Ацетиленовый генератор это устройство для получения ацетилена (С2Н2), путём воздействия карбида
кальция с водой
Ацетиленовый генератор

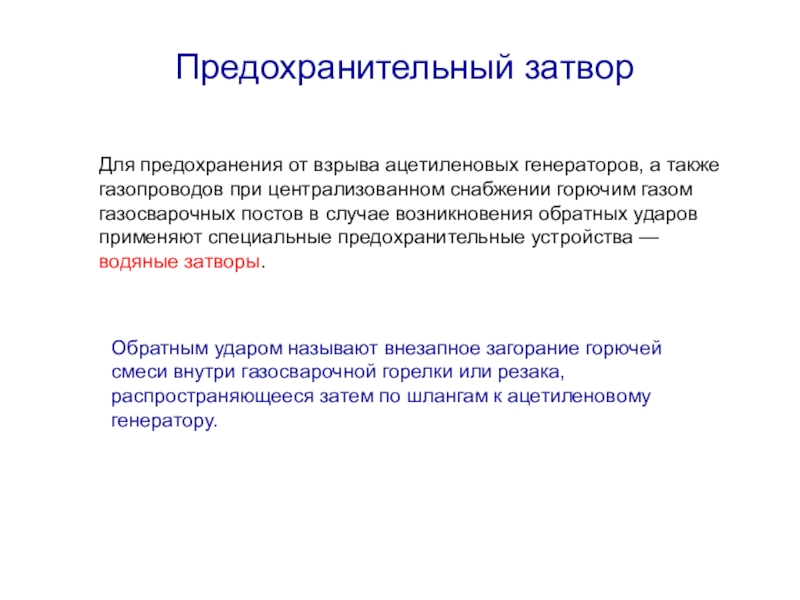

Слайд 5Предохранительный затвор
Для предохранения от взрыва ацетиленовых генераторов, а также газопроводов при
централизованном снабжении горючим газом газосварочных постов в случае возникновения обратных ударов применяют специальные предохранительные устройства — водяные затворы.
Обратным ударом называют внезапное загорание горючей смеси внутри газосварочной горелки или резака, распространяющееся затем по шлангам к ацетиленовому генератору.

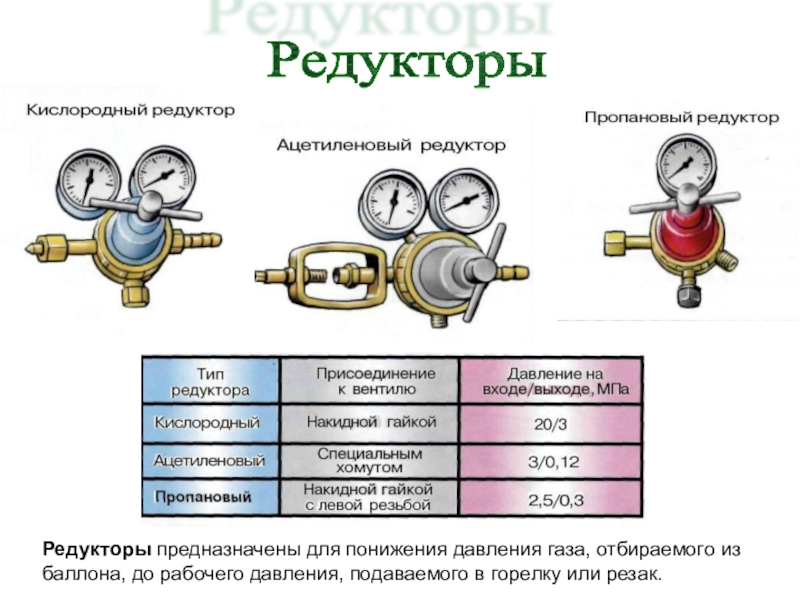

Слайд 9Редукторы
Редукторы предназначены для понижения давления газа, отбираемого из баллона, до рабочего
давления, подаваемого в горелку или резак.

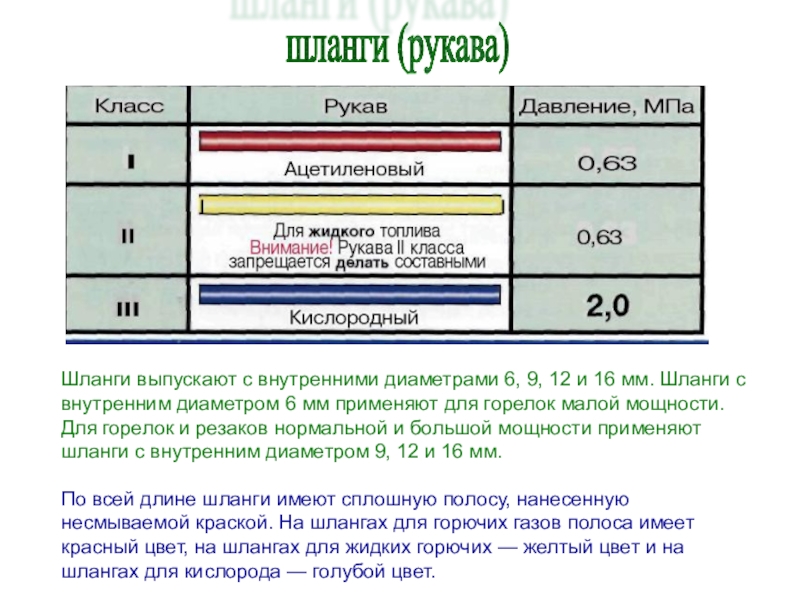

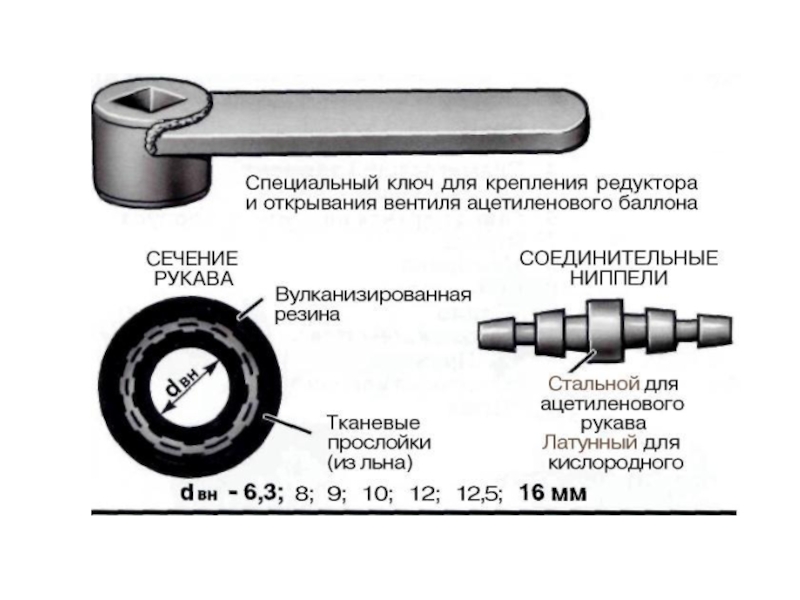

Слайд 11шланги (рукава)
Шланги выпускают с внутренними диаметрами 6, 9, 12 и 16
мм. Шланги с внутренним диаметром 6 мм применяют для горелок малой мощности. Для горелок и резаков нормальной и большой мощности применяют шланги с внутренним диаметром 9, 12 и 16 мм.
По всей длине шланги имеют сплошную полосу, нанесенную несмываемой краской. На шлангах для горючих газов полоса имеет красный цвет, на шлангах для жидких горючих — желтый цвет и на шлангах для кислорода — голубой цвет.

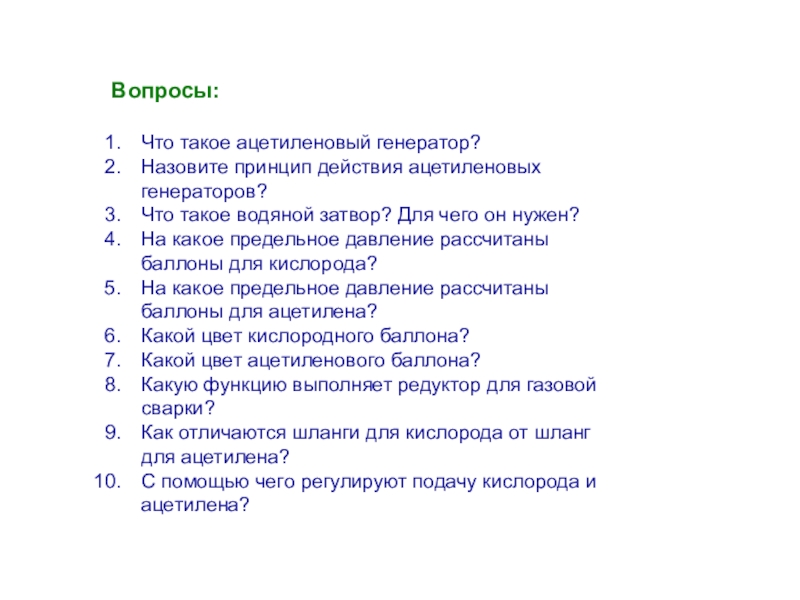

Слайд 14Вопросы:
Что такое ацетиленовый генератор?
Назовите принцип действия ацетиленовых генераторов?
Что такое водяной затвор?
Для чего он нужен?
На какое предельное давление рассчитаны баллоны для кислорода?
На какое предельное давление рассчитаны баллоны для ацетилена?
Какой цвет кислородного баллона?
Какой цвет ацетиленового баллона?
Какую функцию выполняет редуктор для газовой сварки?
Как отличаются шланги для кислорода от шланг для ацетилена?
С помощью чего регулируют подачу кислорода и ацетилена?
На какое предельное давление рассчитаны баллоны для кислорода?
На какое предельное давление рассчитаны баллоны для ацетилена?
Какой цвет кислородного баллона?
Какой цвет ацетиленового баллона?
Какую функцию выполняет редуктор для газовой сварки?
Как отличаются шланги для кислорода от шланг для ацетилена?
С помощью чего регулируют подачу кислорода и ацетилена?
