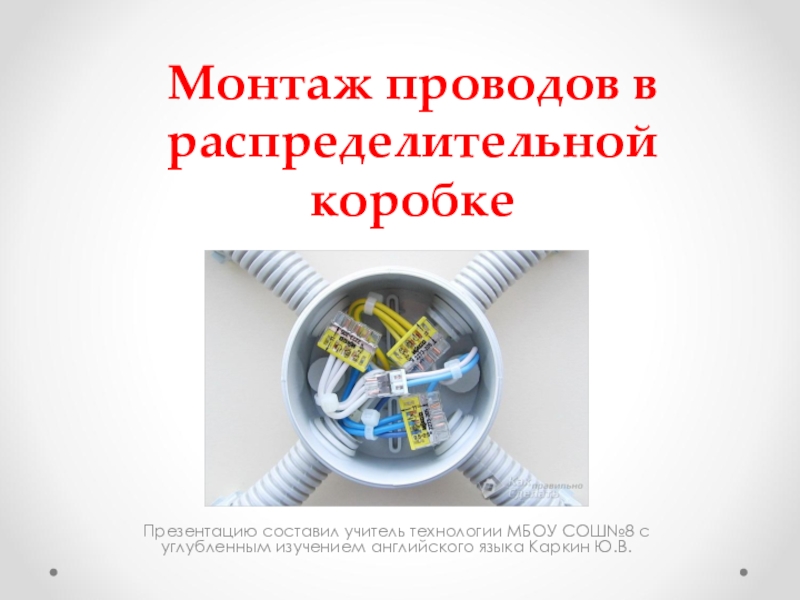

Презентация, доклад по предмету Технология Монтаж проводов в распределительной коробке

углубленным изучением английского языка Каркин Ю.В.

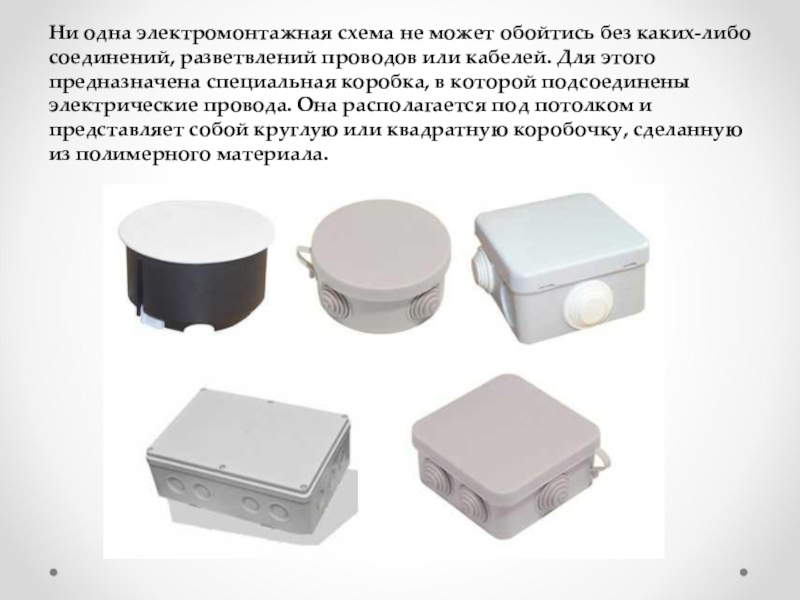

проводов или кабелей. Для этого предназначена специальная коробка, в которой подсоединены электрические провода. Она располагается под потолком и представляет собой круглую или квадратную коробочку, сделанную из полимерного материала.

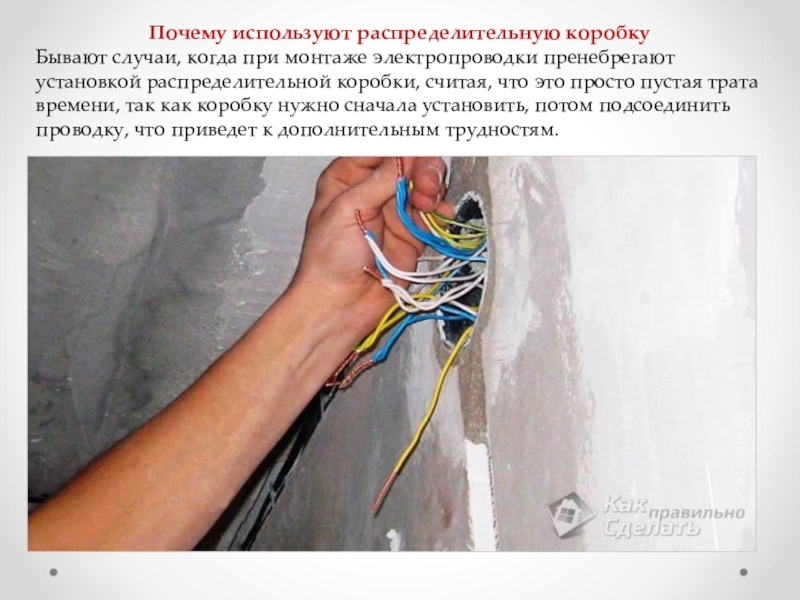

распределительной коробки, считая, что это просто пустая трата времени, так как коробку нужно сначала установить, потом подсоединить проводку, что приведет к дополнительным трудностям.

если у вас в комнате не работает розетка или пропал свет, и после проверки выяснилось, что проблема заключается в отсутствии напряжения. Как произвести проверку?
Полностью убирать отделку? Срывать обои, штукатурку чтобы добраться до скрутки проводов? Это испортит ваш ремонт.

Если вы захотите установить дополнительную розетку. Не всегда удобно подключать ее, прокладывая провода от ранее установленной розетки. Благодаря распределительной коробке вы спокойно можете подключить новые провода.

Нормативный документ ПУЭ говорит о том, что «места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта», поэтому пренебрегать установкой распределительной коробки нельзя.

Отсутствие распределительной коробки противоречит нормам пожарной безопасности.

либо пронумерованы. При соединениях в коробках, как правило, оставляют запас проводов для возможности дальнейших ремонтов, подключений и переделок.

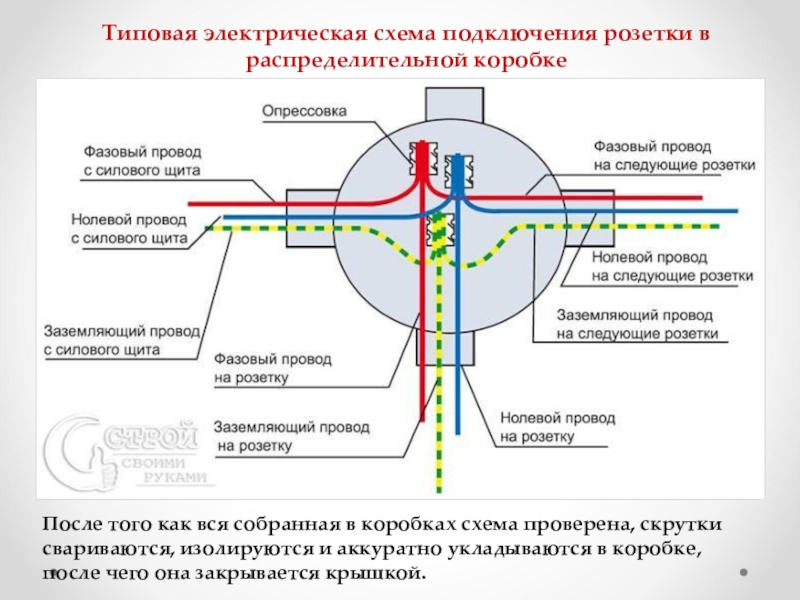

собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

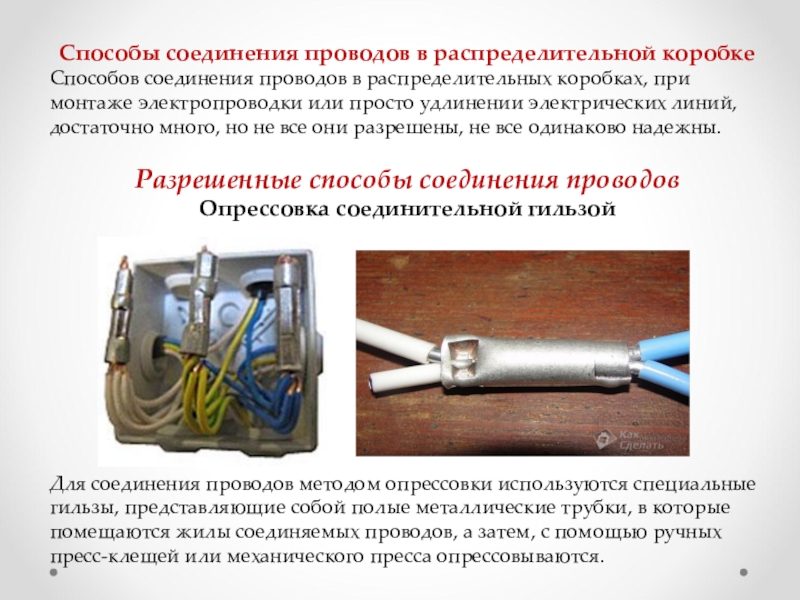

коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны.

Разрешенные способы соединения проводов
Опрессовка соединительной гильзой

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

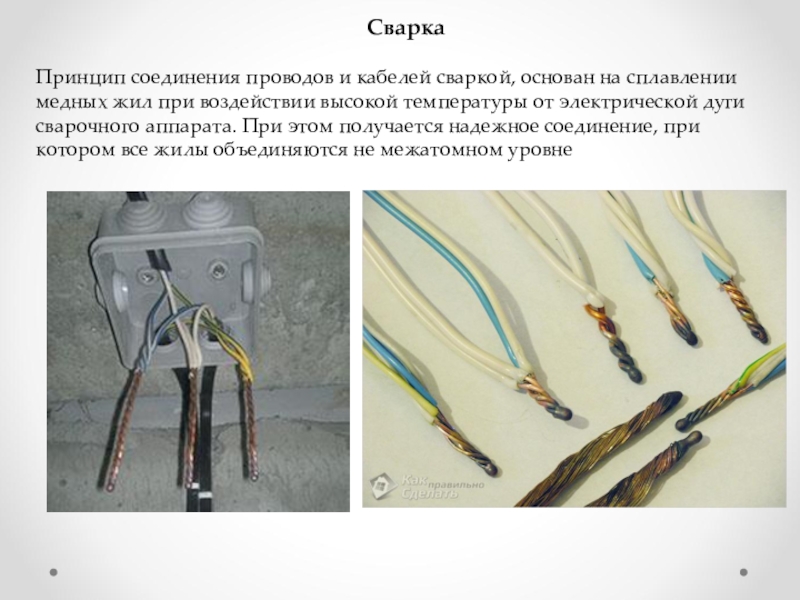

при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне

прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

проводов.
Пайка паяльником.
Болтовые соединения.

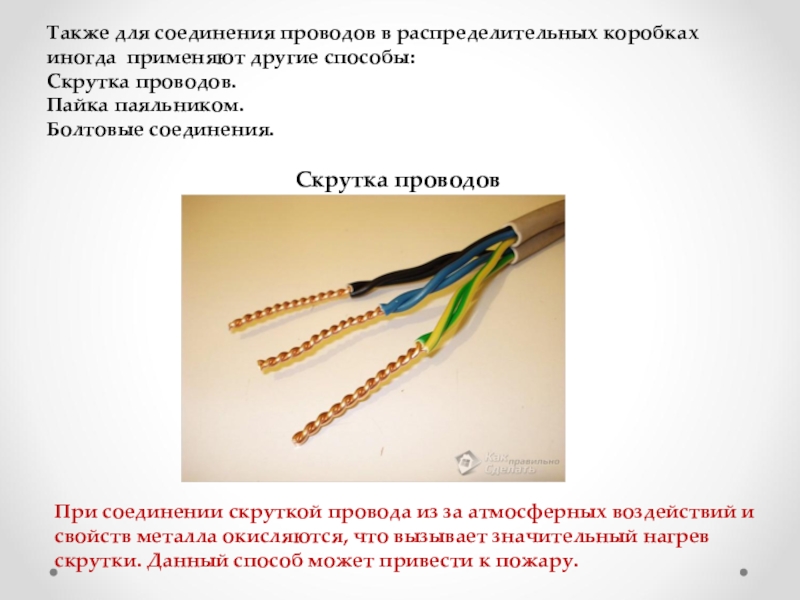

Скрутка проводов

При соединении скруткой провода из за атмосферных воздействий и свойств металла окисляются, что вызывает значительный нагрев скрутки. Данный способ может привести к пожару.

скрутка.
Необходим подбор колпачков соответствующего размера .

выполнение пайки вызывает трудности у работников.

из за сложности электроизоляции и больших размеров.

за неизбежного нагрева в месте контакта, вплоть до сгорания скрутки.
