Презентация, доклад По предмету Оборудование Тема: Процесс образования двухниточного челночного шва
Содержание
- 1. Презентация По предмету Оборудование Тема: Процесс образования двухниточного челночного шва
- 2. В основе работы швейной машины, независимо от
- 3. Процесс образования стежка в машинах с вращающимся челноком можно разделить на пять моментов:
- 4. І - игла, проколов материал, провела через
- 5. ІІ - игла продолжает перемещаться вверх, а
- 6. ІІІ - челнок обвел петлю верхней нитки
- 7. IV- рычаг нитепритягива- теля, перемещаясь вверх, сдергивает
- 8. V - транспортер переместил материал на заданную величину. Игла начала двигаться вниз для образования следующего стежка.
В основе работы швейной машины, независимо от ее назначения и конструктивного устройства, лежит процесс образования стежков, который выполняют четыре основных рабочих органа: игла, челнок (или петлитель - в машинах, выполняющих цепные строчки), нитепритягиватель и транспортер, приводимые
Слайд 1Презентация
По предмету «Оборудование»
Тема: «Процесс образования
двухниточного челночного шва
Разработчик:
Шаповалова Ольга

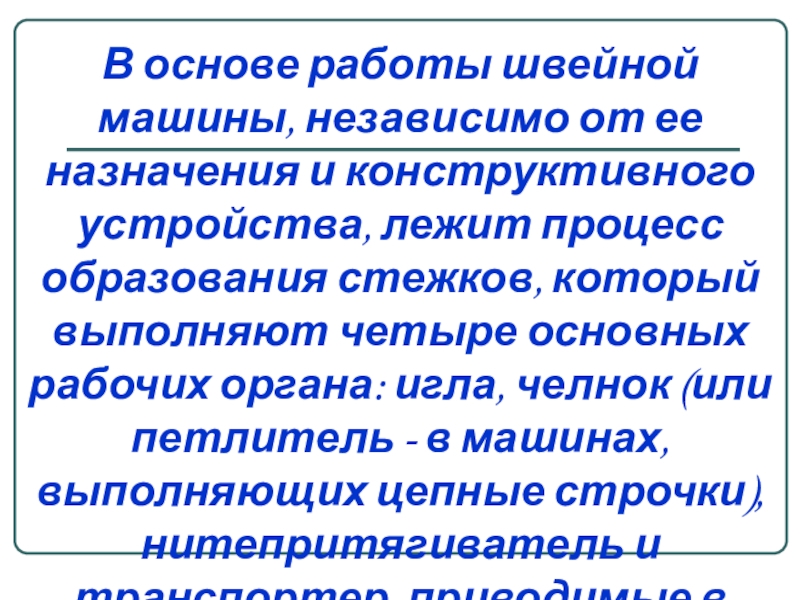

Слайд 2В основе работы швейной машины, независимо от ее назначения и конструктивного
устройства, лежит процесс образования стежков, который выполняют четыре основных рабочих органа: игла, челнок (или петлитель - в машинах, выполняющих цепные строчки), нитепритягиватель и транспортер, приводимые в движение соответствующими механизмами.

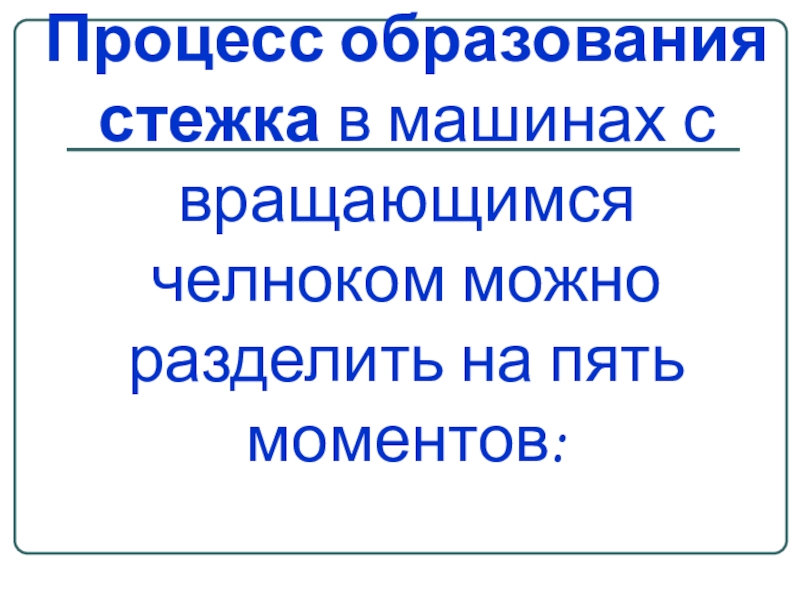

Слайд 3Процесс образования стежка в машинах с вращающимся челноком можно разделить на
пять моментов:
Слайд 4

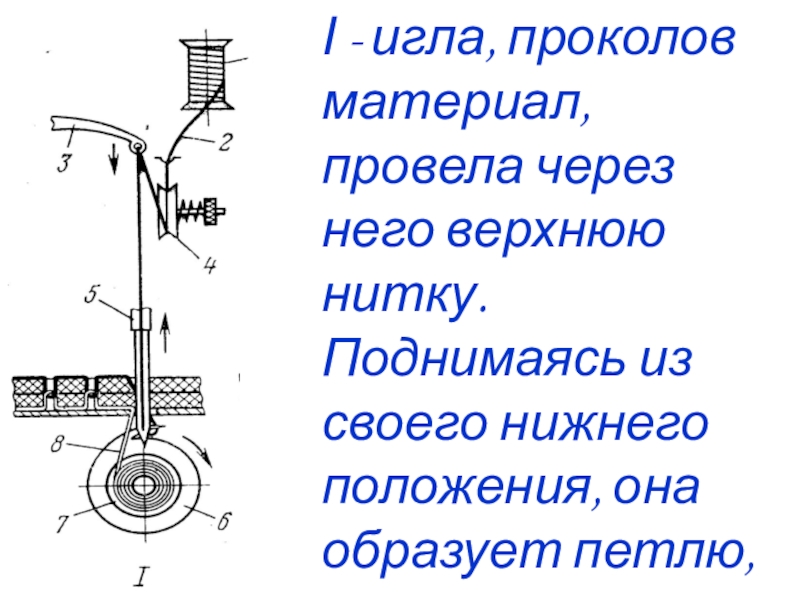

І - игла, проколов материал, провела через него верхнюю нитку. Поднимаясь
из своего нижнего положения, она образует петлю, в которую заходит носик челнока;

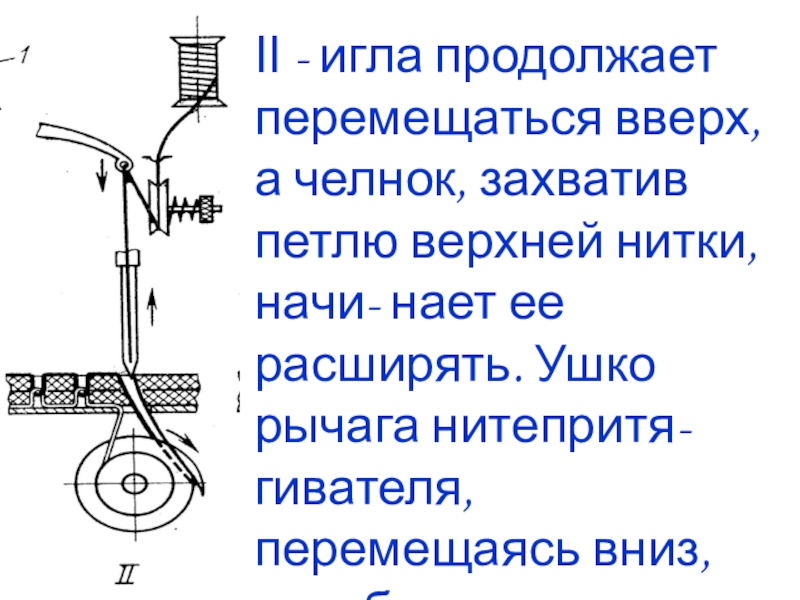

Слайд 5ІІ - игла продолжает перемещаться вверх, а челнок, захватив петлю верхней
нитки, начи- нает ее расширять. Ушко рычага нитепритя- гивателя, перемещаясь вниз, освобождает верхнюю нитку;
Слайд 6
ІІІ - челнок обвел петлю верхней нитки вокруг шпульки с нижней
ниткой. Игла продолжает дви- гаться вверх, начина- ет двигаться вверх и рычаг нитепритягива- теля;
Слайд 7
IV- рычаг нитепритягива- теля, перемещаясь вверх, сдергивает петлю верхней нитки с
челнока и затягива- ет стежок. Челнок же про- должает вращаться в том же направлении (в машинах с вращательным движением челнока) или же поворачи- вается в обратном направ- лении (в машинах с возврат- но -поворотным движением челнока);
Слайд 8

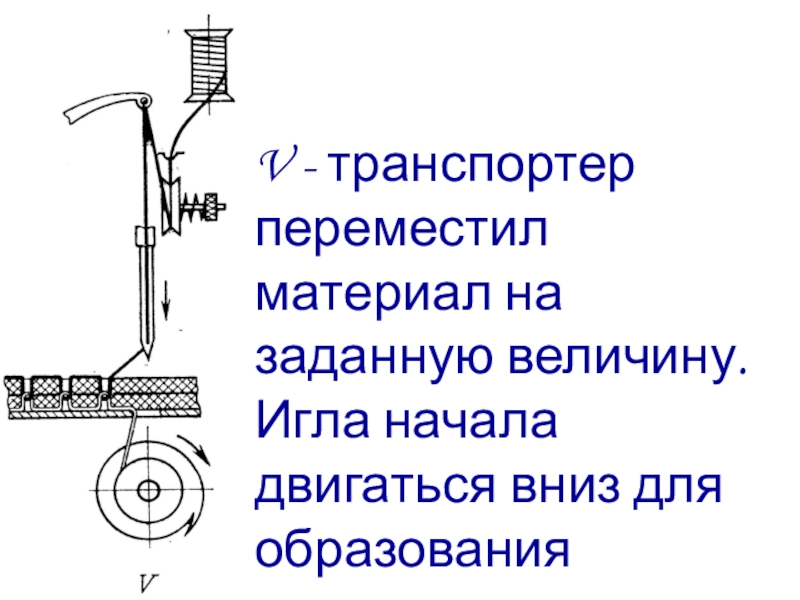

V - транспортер переместил материал на заданную величину. Игла начала двигаться
вниз для образования следующего стежка.
