Презентация, доклад по Основам слесарных работ

металла

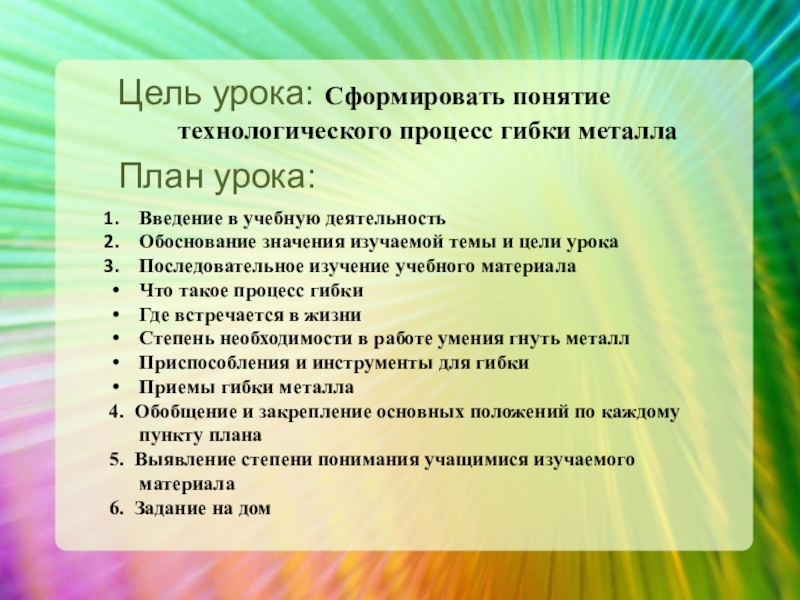

План урока:

Введение в учебную деятельность
Обоснование значения изучаемой темы и цели урока
Последовательное изучение учебного материала
Что такое процесс гибки
Где встречается в жизни
Степень необходимости в работе умения гнуть металл

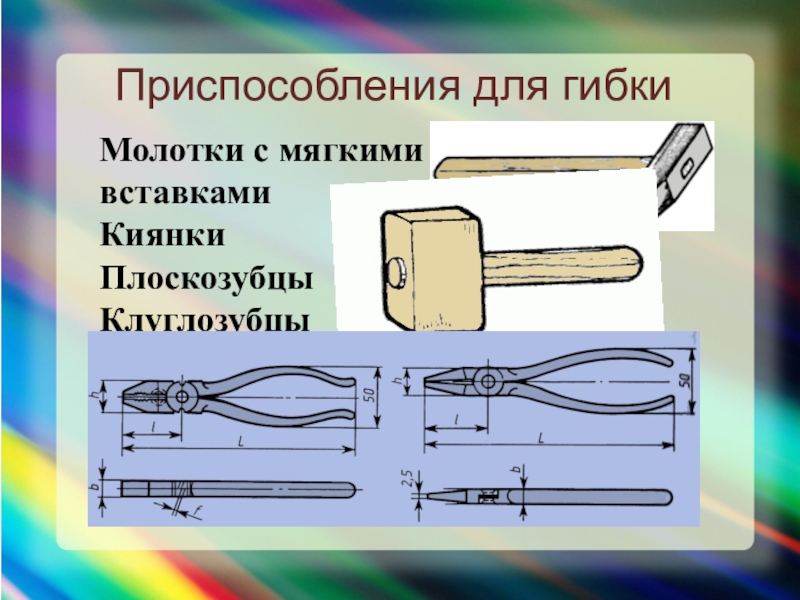

Приспособления и инструменты для гибки

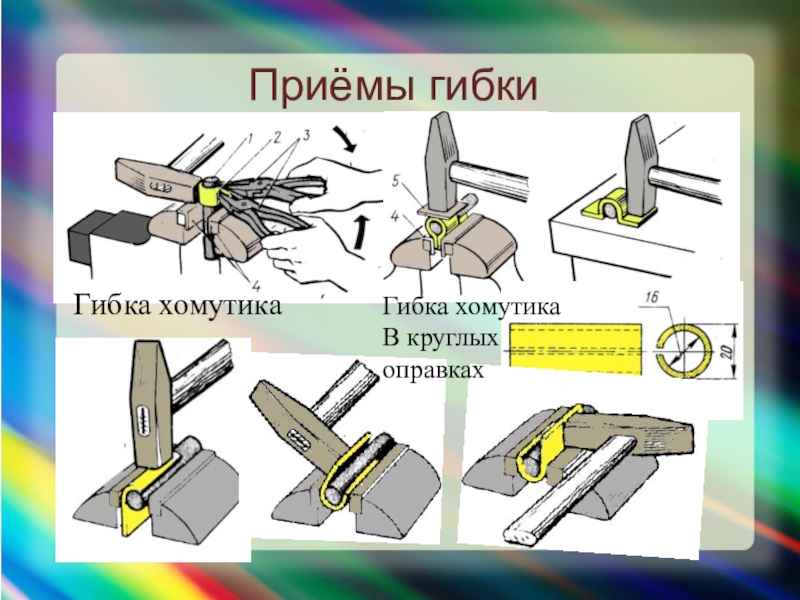

Приемы гибки металла
4. Обобщение и закрепление основных положений по каждому пункту плана
5. Выявление степени понимания учащимися изучаемого материала
6. Задание на дом

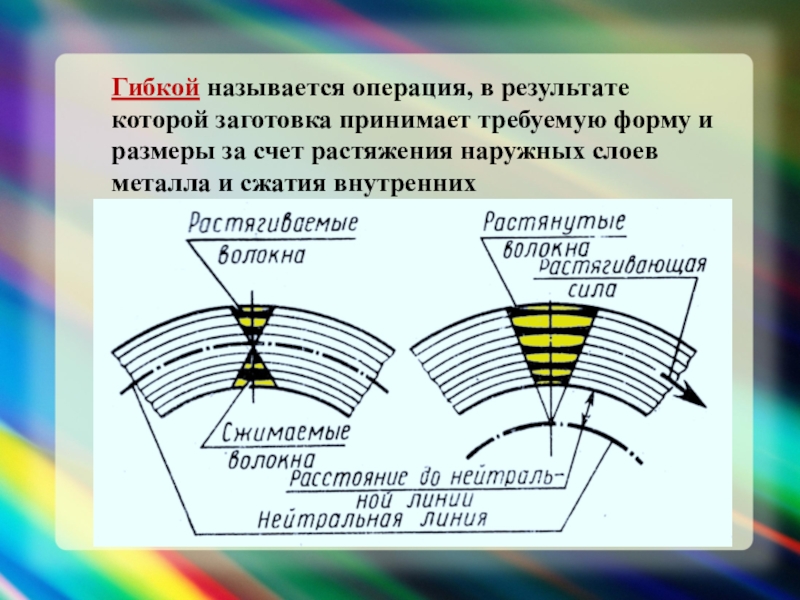

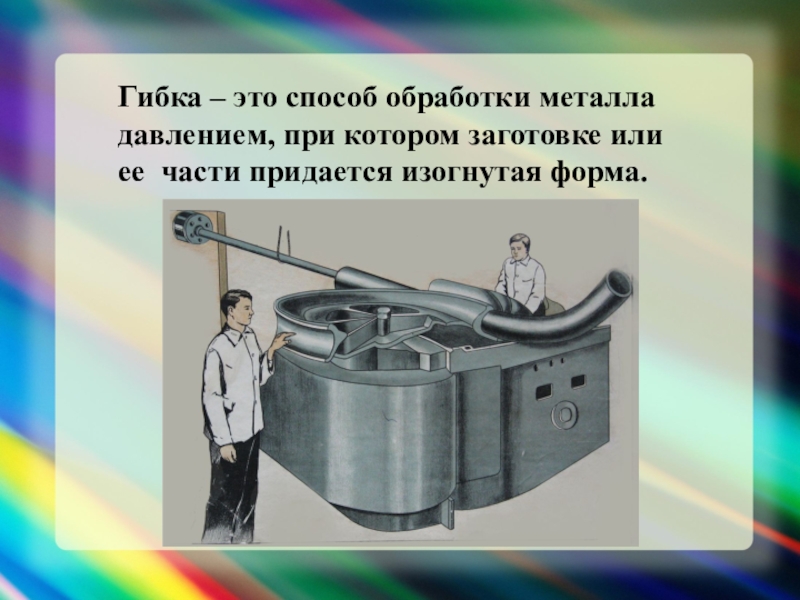

ее части придается изогнутая форма.

размеры за счет растяжения наружных слоев металла и сжатия внутренних

отношению к другой на заданный угол. Происходит это следующим образом: на заготовку, свободно лежащую на двух опорах, действует изгибающая сила, которая вызывает в заготовке изгибающие напряжения. При гибке необходимо добиться, чтобы заготовка после снятия нагрузки сохранила приданную ей форму, поэтому напряже­ния изгиба должны превышать предел упруго­сти и деформация заготовки в этом случае будет пластической

длину заготовки .

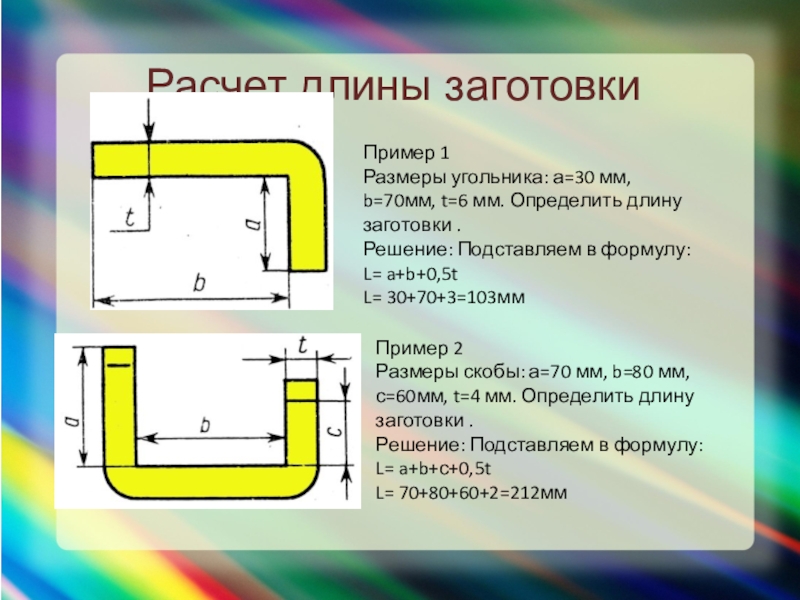

Решение: Подставляем в формулу:
L= a+b+0,5t
L= 30+70+3=103мм

Пример 2
Размеры скобы: а=70 мм, b=80 мм, с=60мм, t=4 мм. Определить длину заготовки .
Решение: Подставляем в формулу:
L= a+b+с+0,5t
L= 70+80+60+2=212мм

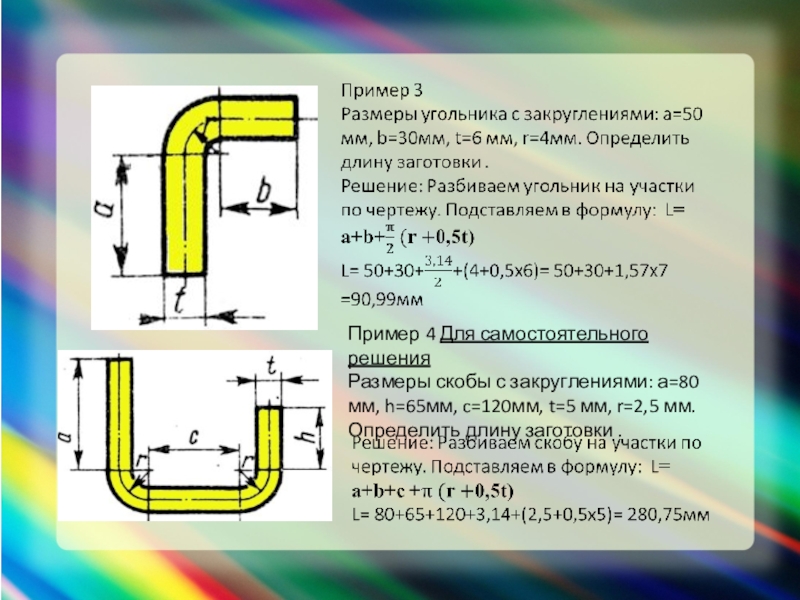

c=120мм, t=5 мм, r=2,5 мм. Определить длину заготовки .

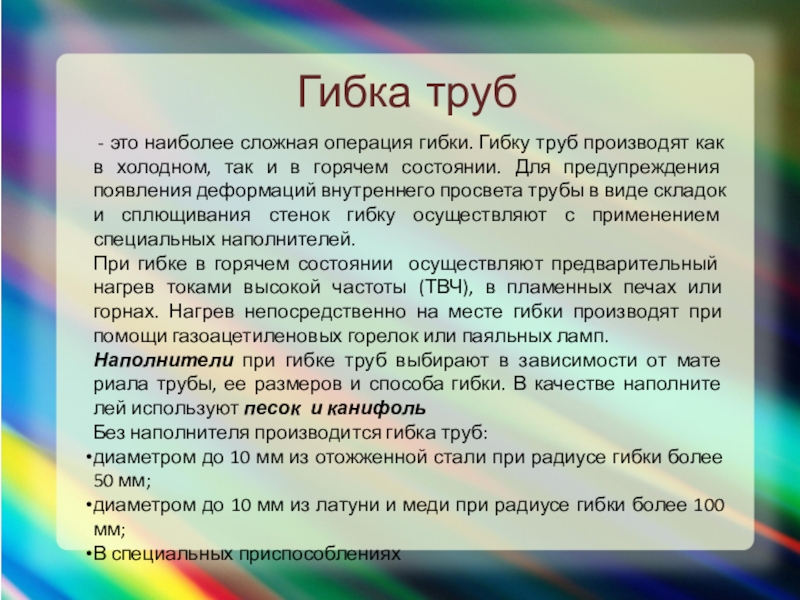

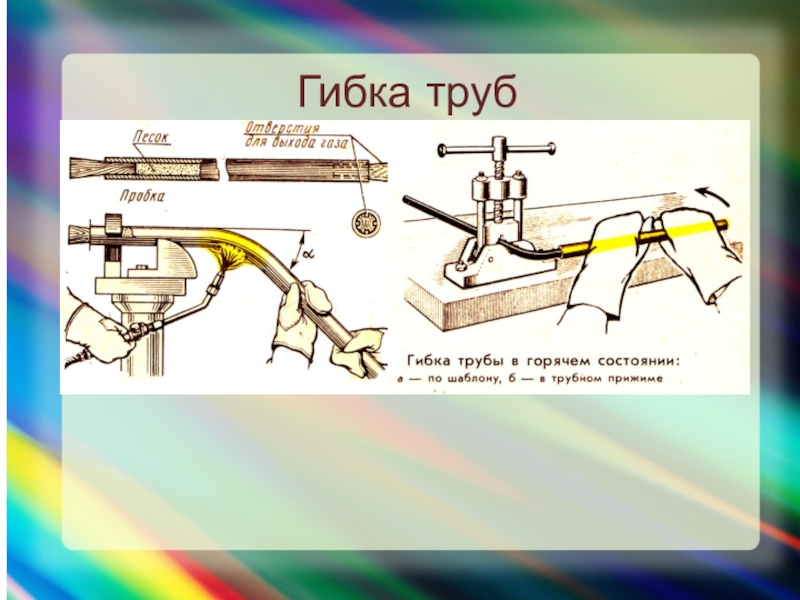

как в холодном, так и в горячем состоянии. Для предупреждения появления деформаций внутреннего просвета трубы в виде складок и сплющивания стенок гибку осуществляют с применением специальных наполнителей.
При гибке в горя­чем состоянии осуществляют предварительный нагрев токами высокой частоты (ТВЧ), в пламенных печах или горнах. Нагрев непосредственно на месте гибки производят при помощи газо­ацетиленовых горелок или паяльных ламп.
Наполнители при гибке труб выбирают в зависимости от мате­риала трубы, ее размеров и способа гибки. В качестве наполните­лей используют песок и канифоль
Без наполнителя производится гибка труб:
диаметром до 10 мм из отожженной стали при радиусе гибки более 50 мм;
диаметром до 10 мм из латуни и меди при радиусе гибки более 100 мм;
В специальных приспособлениях

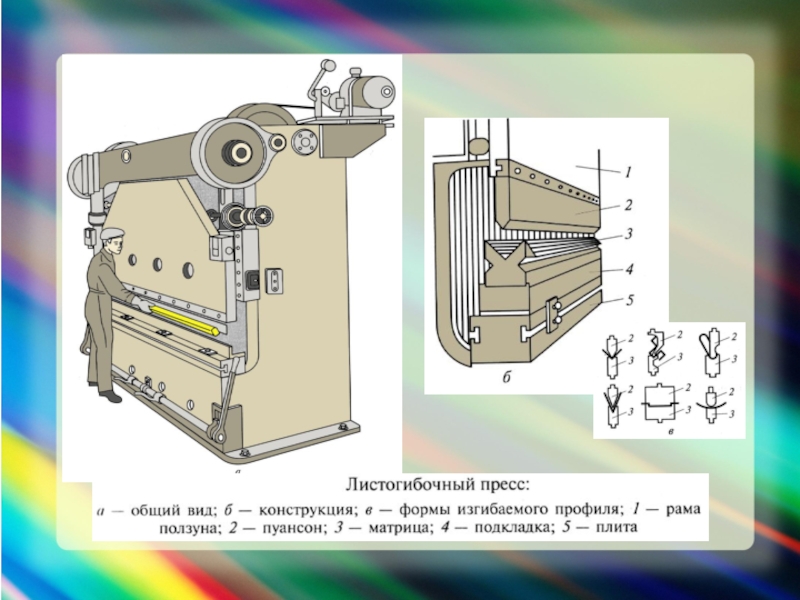

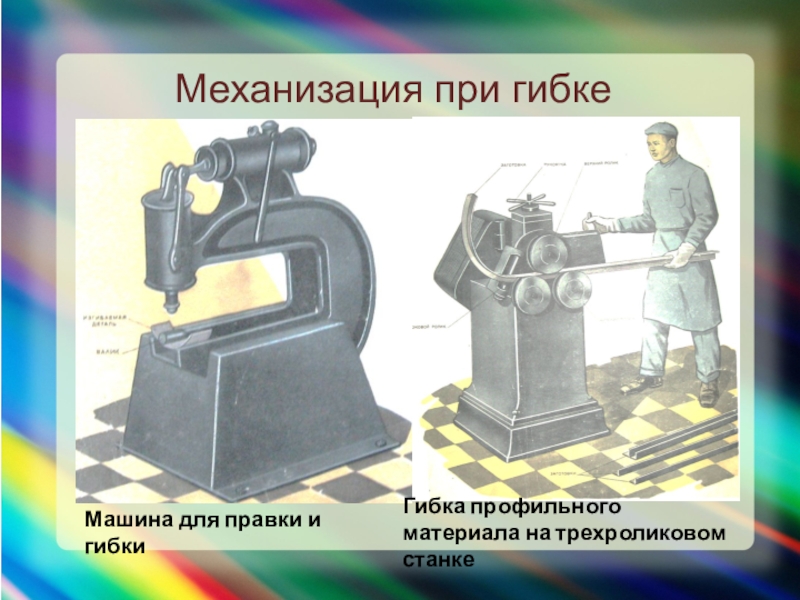

станке

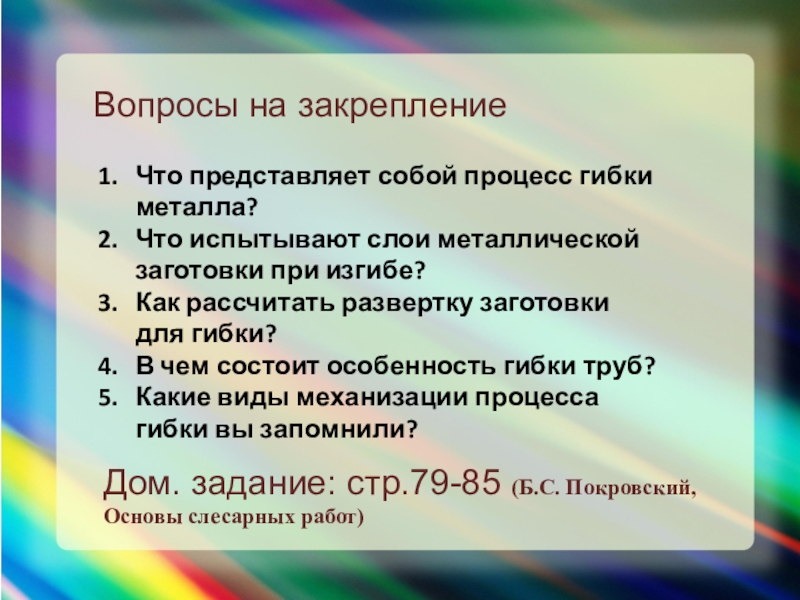

заготовки при изгибе?

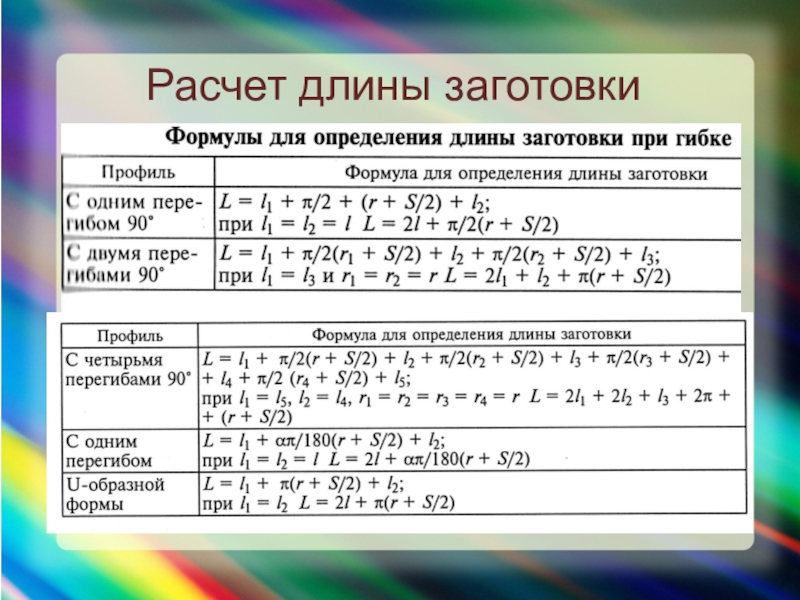

Как рассчитать развертку заготовки для гибки?
В чем состоит особенность гибки труб?

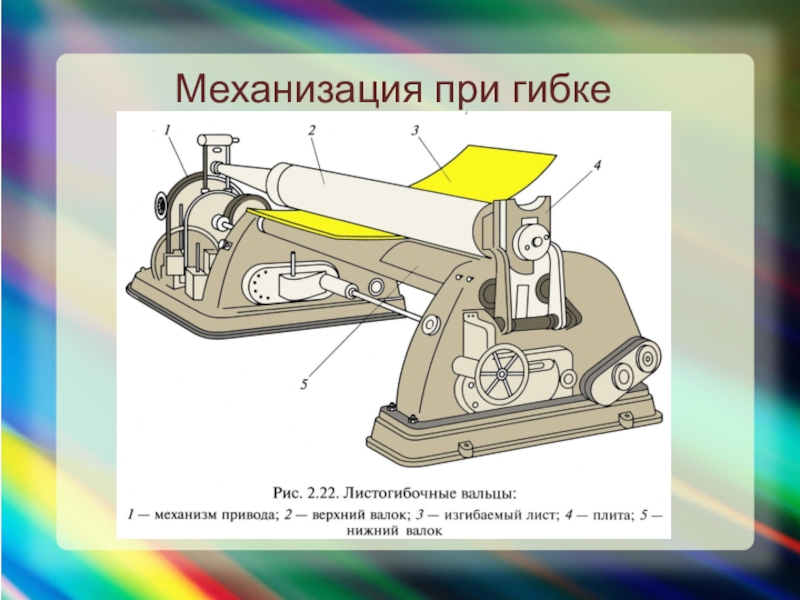

Какие виды механизации процесса гибки вы запомнили?

Дом. задание: стр.79-85 (Б.С. Покровский, Основы слесарных работ)
