Презентация, доклад по МДК. 04.01 Теоретические приемы выполнения работ по профессии Слесарь- ремонтник

Преподаватель Кошкина С.А

на заготовку

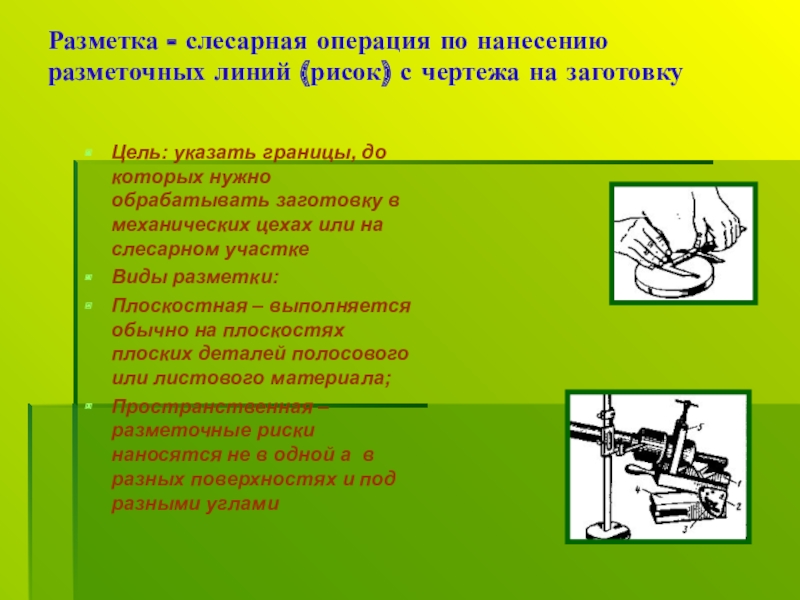

Цель: указать границы, до которых нужно обрабатывать заготовку в механических цехах или на слесарном участке
Виды разметки:
Плоскостная – выполняется обычно на плоскостях плоских деталей полосового или листового материала;

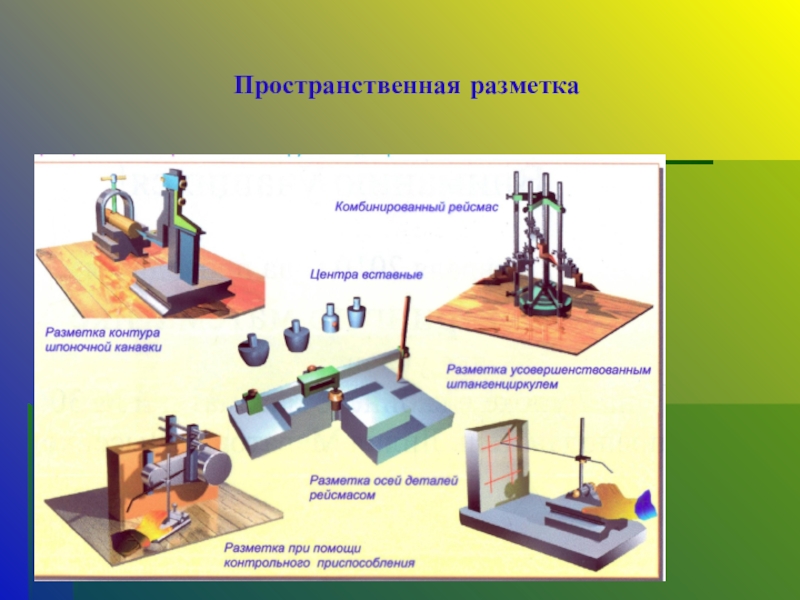

Пространственная – разметочные риски наносятся не в одной а в разных поверхностях и под разными углами

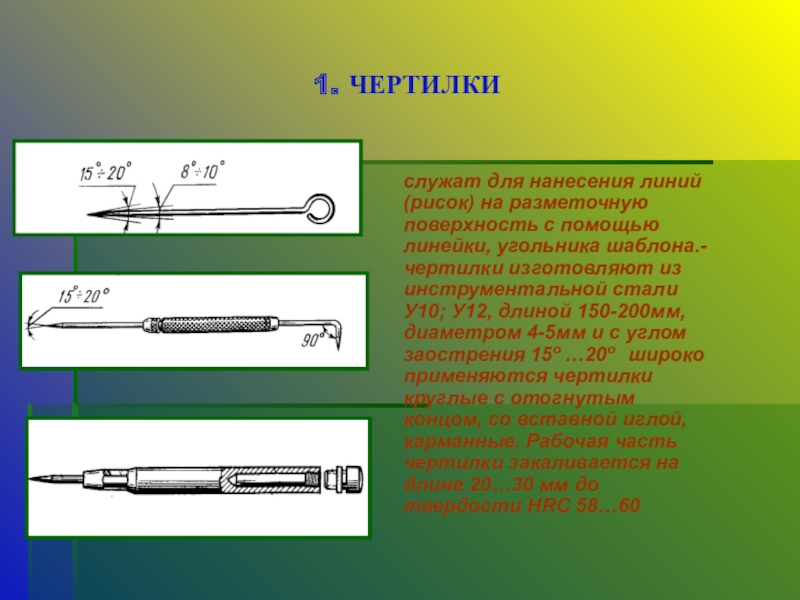

линейки, угольника шаблона.- чертилки изготовляют из инструментальной стали У10; У12, длиной 150-200мм, диаметром 4-5мм и с углом заострения 15о …20о широко применяются чертилки круглые с отогнутым концом, со вставной иглой, карманные. Рабочая часть чертилки закаливается на длине 20…30 мм до твердости НRC 58…60

риски были отчётливо видны и не стирались в процессе обработки детали.
Кернеры изготавливают из инструментальной стали, углеродистой или легированной У7А; УВА; 7ХВ; 8ХВ.
Рабочая часть имеет твердость НRC 55-59 на длине 15-30мм, ударная часть – HRC 40-45, на длине 15-25мм.
Средняя часть имеет рифление для удобства работы.
Обыкновенный кернер – стальной стержень L=100, 125, 160мм, d= 8, 10, 12мм ,угол заточки –50-60о , для более точной разметки -<30-45о,
для разметки центров отверстий <75о

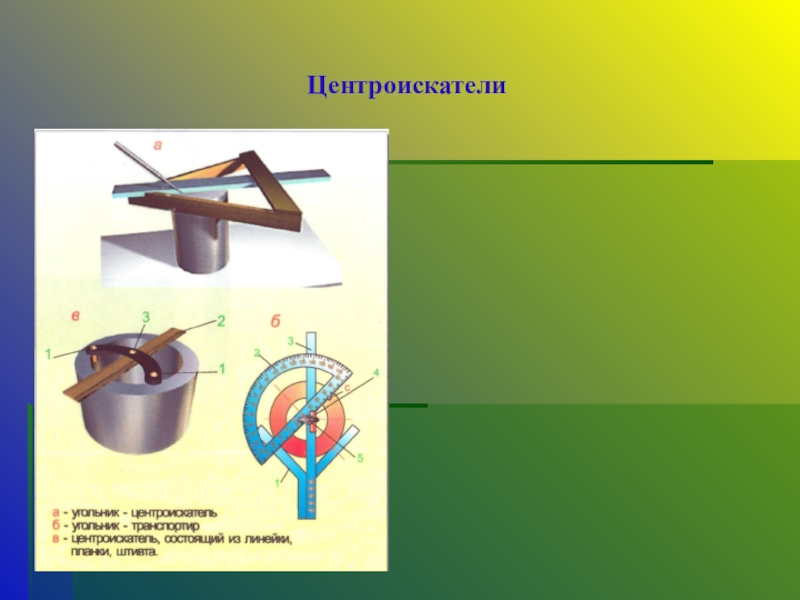

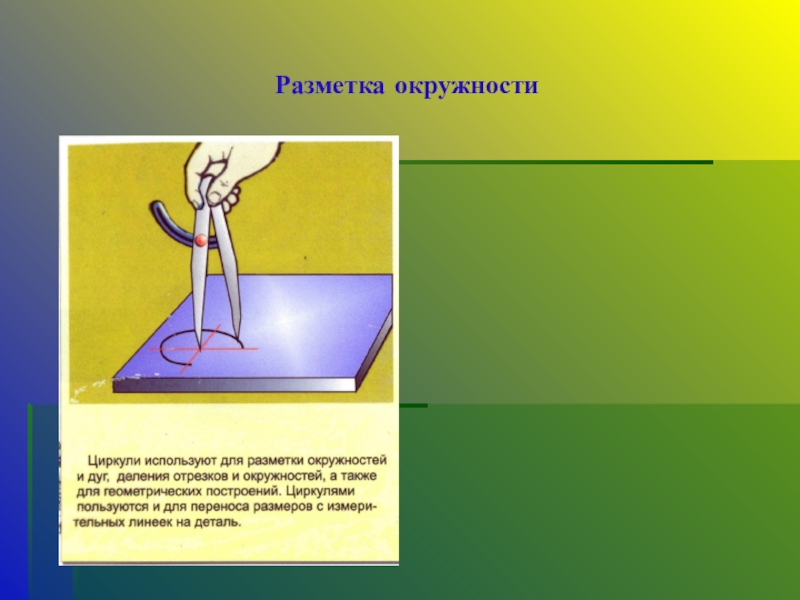

а также для геометрических построений. Циркулями пользуются и для переноса размеров с измерительных линеек на деталь.

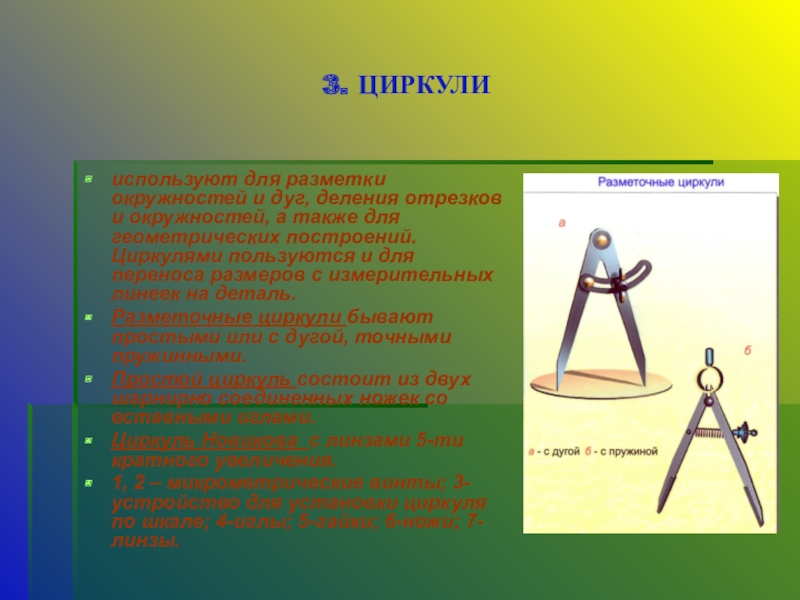

Разметочные циркули бывают простыми или с дугой, точными пружинными.
Простой циркуль состоит из двух шарнирно соединенных ножек со вставными иглами.
Циркуль Новикова с линзами 5-ти кратного увеличения.
1, 2 – микрометрические винты; 3- устройство для установки циркуля по шкале; 4-иглы; 5-гайки; 6-ножи; 7- линзы.

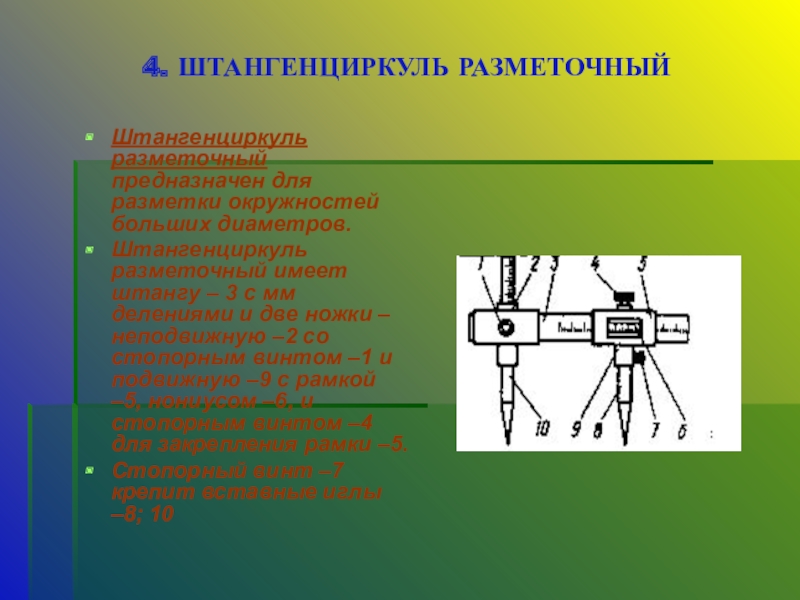

имеет штангу – 3 с мм делениями и две ножки – неподвижную –2 со стопорным винтом –1 и подвижную –9 с рамкой –5, нониусом –6, и стопорным винтом –4 для закрепления рамки –5.
Стопорный винт –7 крепит вставные иглы –8; 10

параллельных, вертикальных и горизонтальных линий, а также для проверки установки деталей на плите.

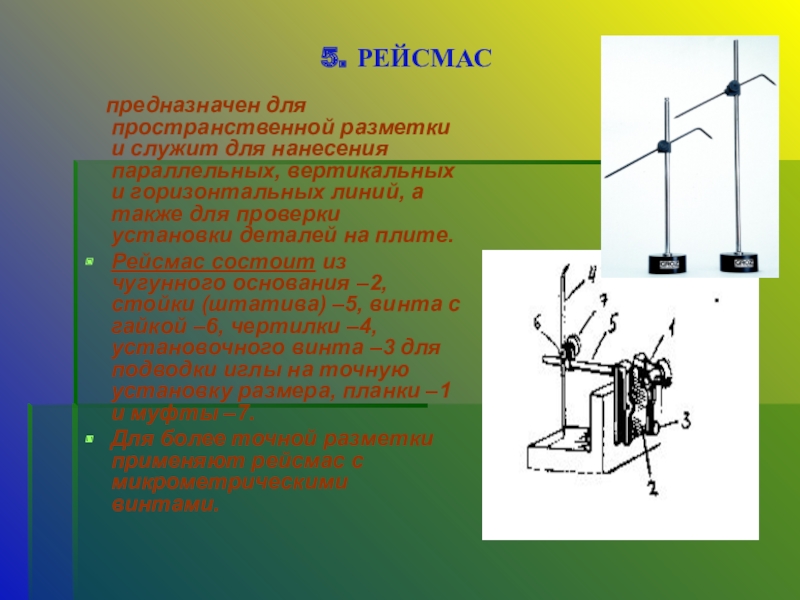

Рейсмас состоит из чугунного основания –2, стойки (штатива) –5, винта с гайкой –6, чертилки –4, установочного винта –3 для подводки иглы на точную установку размера, планки –1 и муфты –7.
Для более точной разметки применяют рейсмас с микрометрическими винтами.

должны быть точно обработаны. На рабочих поверхностях больших плит иногда делают продольные и поперечные канавки (глубиной 2-3мм, шириной 1-2мм) которые образуют равные квадраты. Канавки облегчают установку на плите различных приспособлений.

предохранения разметочных плит от царапин и забоин.

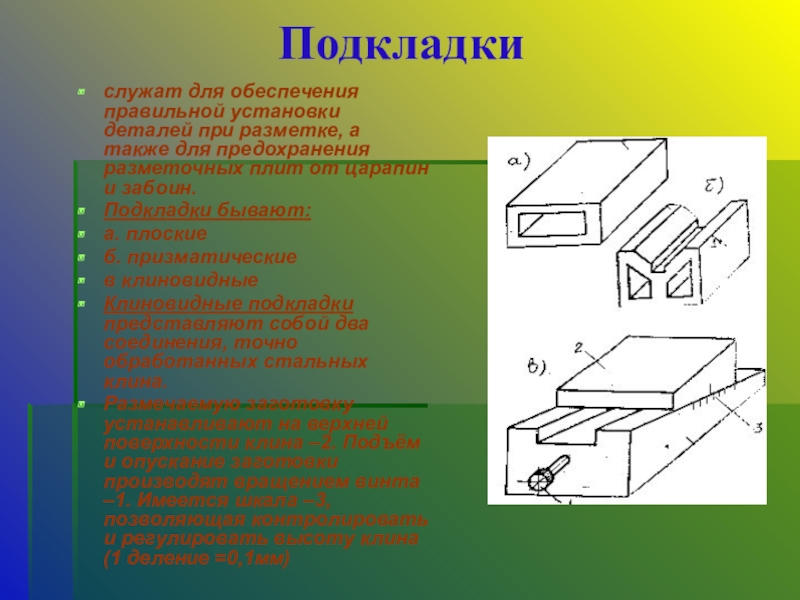

Подкладки бывают:
а. плоские
б. призматические
в клиновидные
Клиновидные подкладки представляют собой два соединения, точно обработанных стальных клина.
Размечаемую заготовку устанавливают на верхней поверхности клина –2. Подъём и опускание заготовки производят вращением винта –1. Имеется шкала –3, позволяющая контролировать и регулировать высоту клина (1 деление =0,1мм)

положение размечаемых заготовок по высоте.

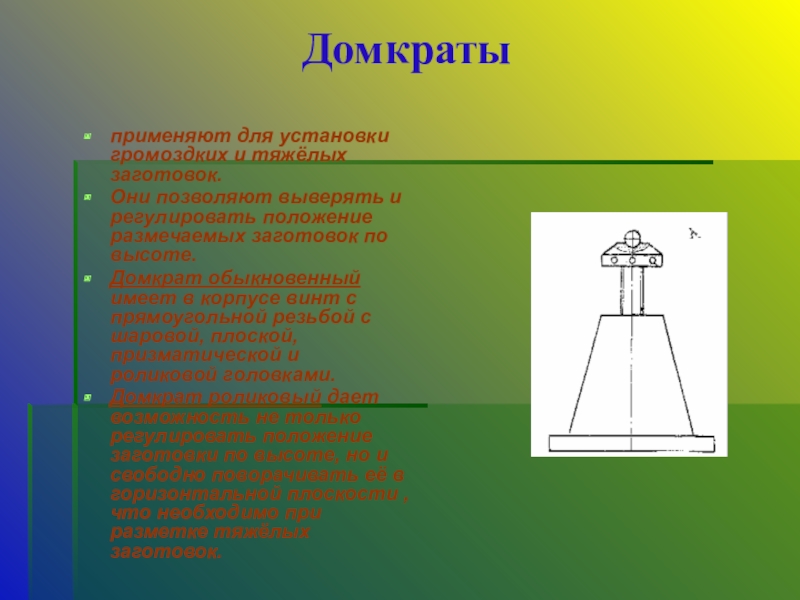

Домкрат обыкновенный имеет в корпусе винт с прямоугольной резьбой с шаровой, плоской, призматической и роликовой головками.
Домкрат роликовый дает возможность не только регулировать положение заготовки по высоте, но и свободно поворачивать её в горизонтальной плоскости , что необходимо при разметке тяжёлых заготовок.

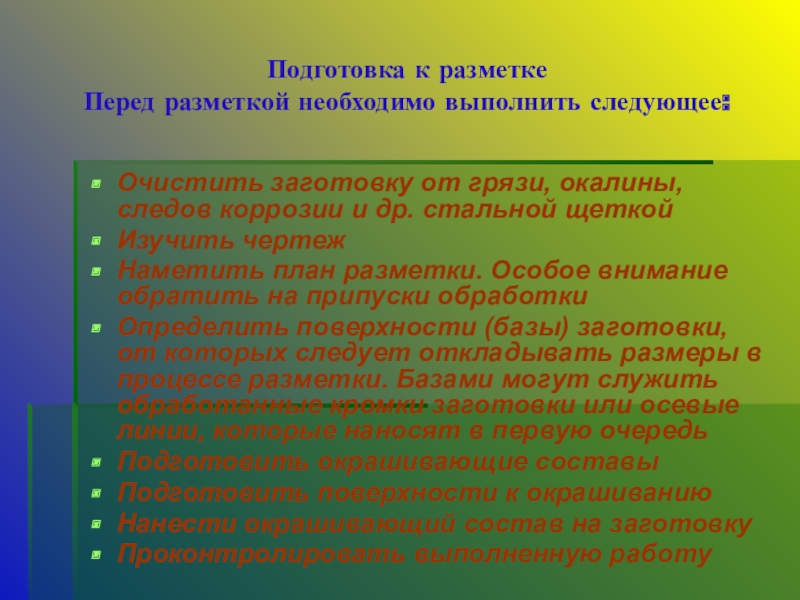

следов коррозии и др. стальной щеткой
Изучить чертеж
Наметить план разметки. Особое внимание обратить на припуски обработки
Определить поверхности (базы) заготовки, от которых следует откладывать размеры в процессе разметки. Базами могут служить обработанные кромки заготовки или осевые линии, которые наносят в первую очередь
Подготовить окрашивающие составы
Подготовить поверхности к окрашиванию
Нанести окрашивающий состав на заготовку
Проконтролировать выполненную работу

мел;
3. Раствор медного купороса;
4. Спиртовой лак

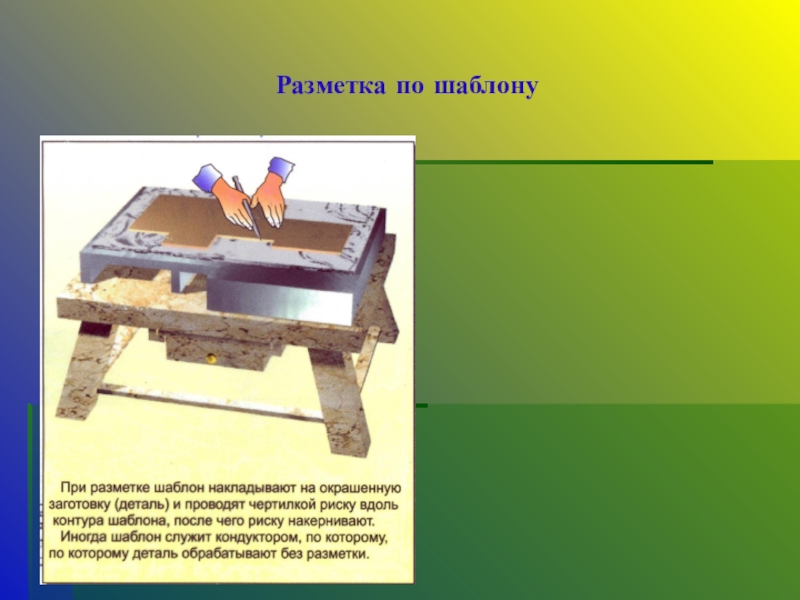

и закругления

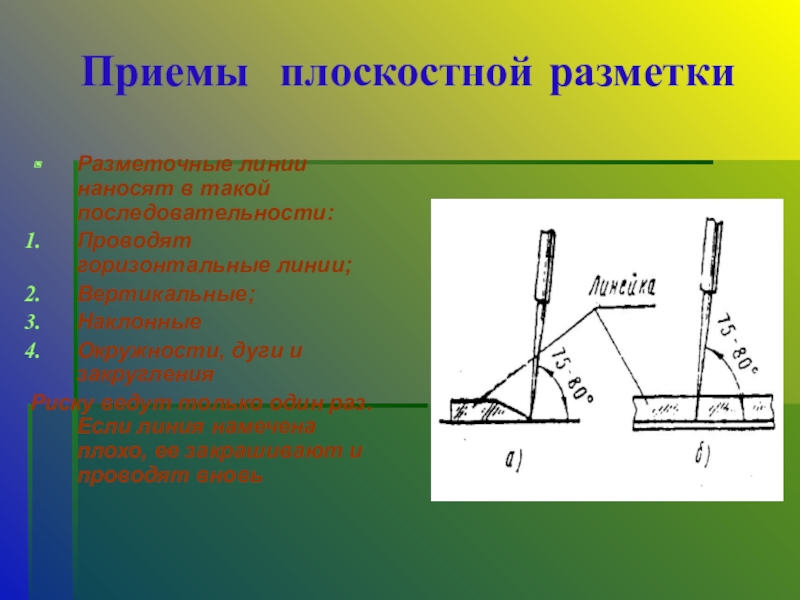

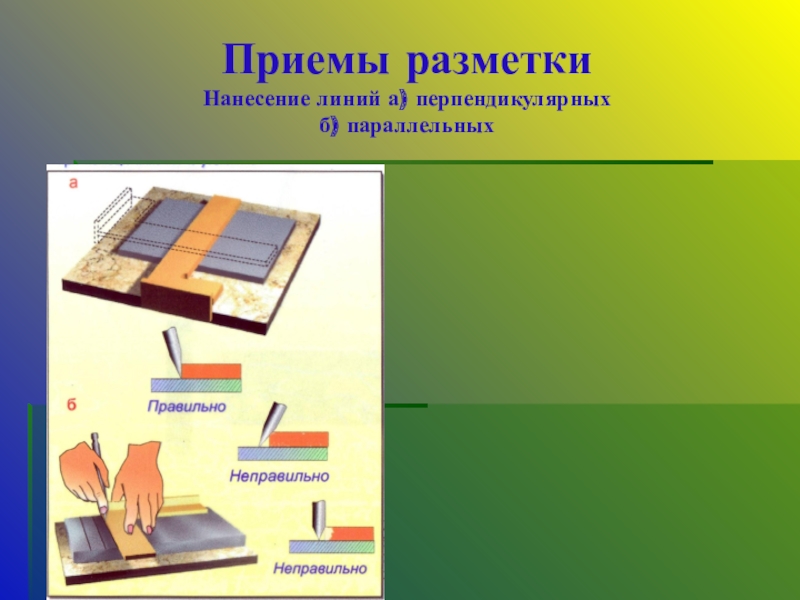

Риску ведут только один раз. Если линия намечена плохо, ее закрашивают и проводят вновь

риску;
Накернить точки 1 и 2;
Не изменяя раствор циркуля, провести из точек 1, 2 две дуги, пересекающие линию окружности в точках 3, 4, 5,6;
Соединить рисками точки 1, 4, 6, 2, 5, 3 и 1.

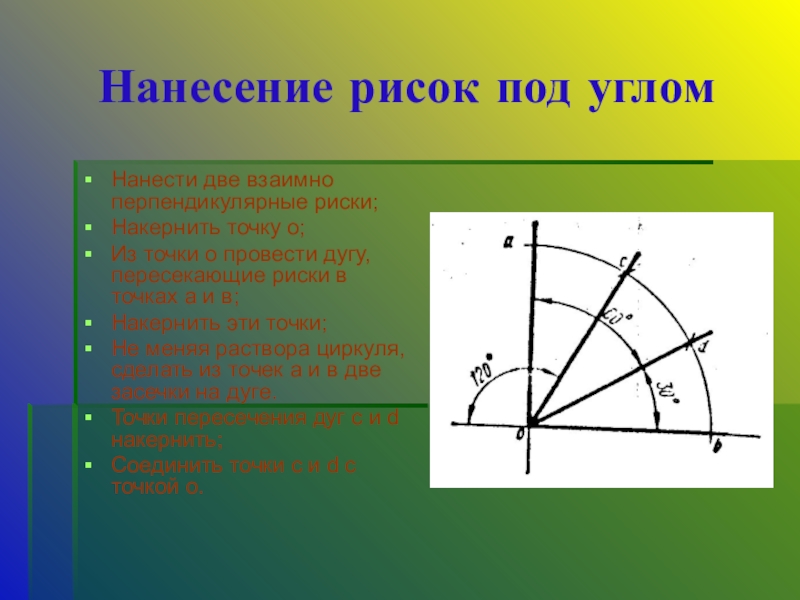

о провести дугу, пересекающие риски в точках а и в;
Накернить эти точки;
Не меняя раствора циркуля, сделать из точек а и в две засечки на дуге.
Точки пересечения дуг с и d накернить;
Соединить точки с и d с точкой о.

две дуги размером больше половины отрезка;
Точки пересечения дуг соединить прямой линией.

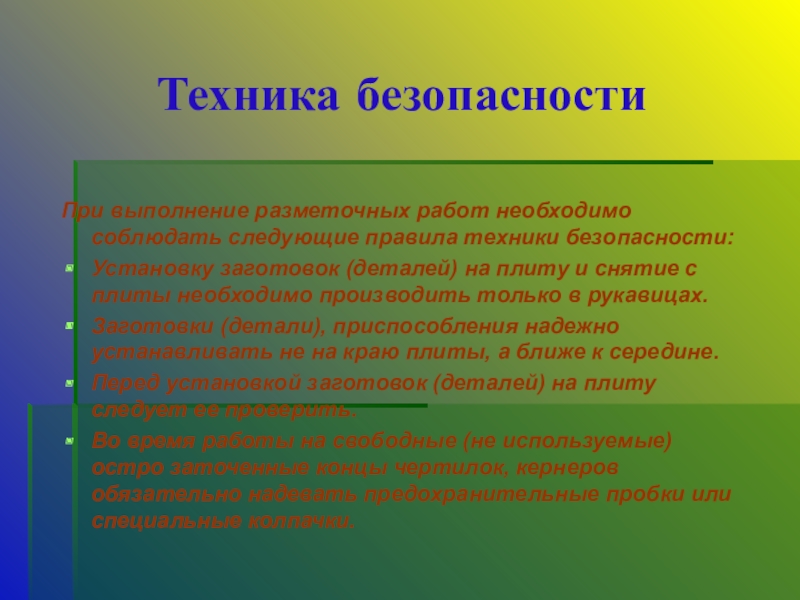

заготовок (деталей) на плиту и снятие с плиты необходимо производить только в рукавицах.
Заготовки (детали), приспособления надежно устанавливать не на краю плиты, а ближе к середине.
Перед установкой заготовок (деталей) на плиту следует ее проверить.
Во время работы на свободные (не используемые) остро заточенные концы чертилок, кернеров обязательно надевать предохранительные пробки или специальные колпачки.
