Презентация, доклад по дисциплине Техническая механика

Презентация по дисциплине Техническая механика, предмет презентации: Технология. Этот материал в формате pptx (PowerPoint) содержит 8 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях!

Слайды и текст этой презентации

Слайд 1
Текст слайда:

Тема урока: Элементы теории трения.


Слайд 2
Текст слайда:

Если двигать одно тело по поверхности другого, в плоскости соприкосновения возникает сила сопротивления относительному скольжению этих тел.

Впервые исследованиями явления трения занимался Леонардо да Винчи.


Слайд 3
Текст слайда:

Законы трения.

1.Сила трения направлена в сторону, противоположную относительной скорости скольжения.


Слайд 4
Текст слайда:

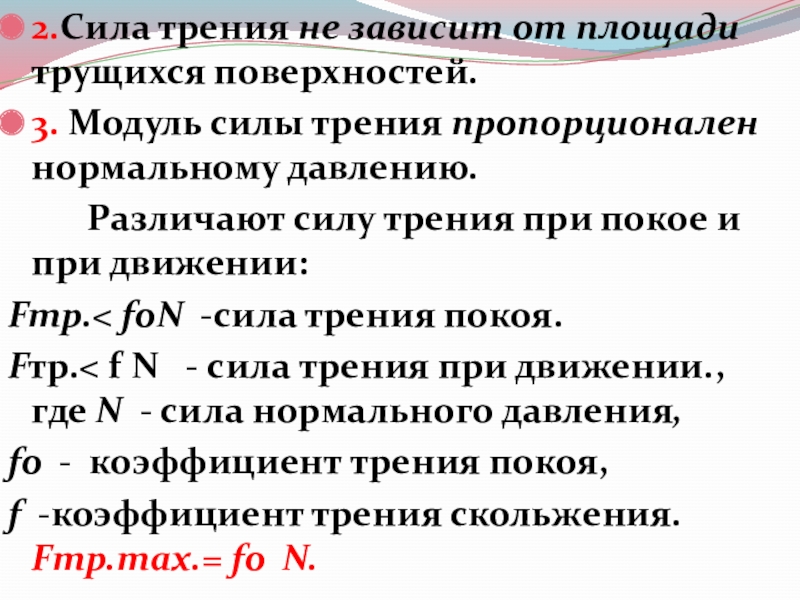

2.Сила трения не зависит от площади трущихся поверхностей.
3. Модуль силы трения пропорционален нормальному давлению.
Различают силу трения при покое и при движении:
Fтр.< foN -сила трения покоя.
Fтр.< f N - сила трения при движении., где N - сила нормального давления,
fo - коэффициент трения покоя,
f -коэффициент трения скольжения. Fтр.max.= fo N.


Слайд 5
Текст слайда:

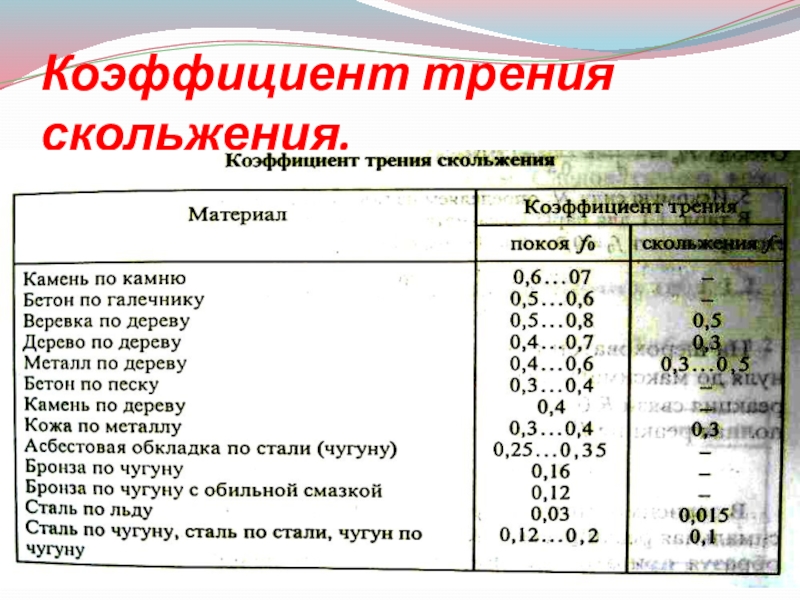

Коэффициент трения скольжения.


Слайд 6
Текст слайда:

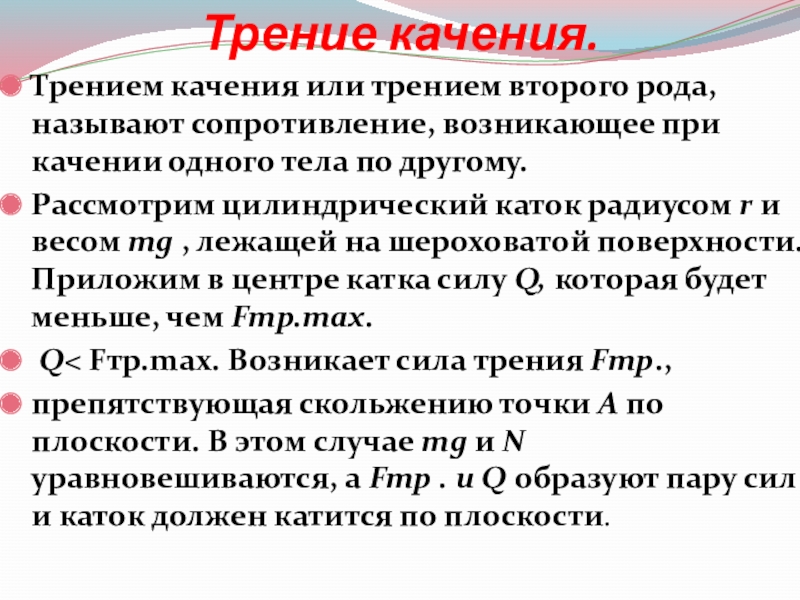

Трение качения.

Трением качения или трением второго рода, называют сопротивление, возникающее при качении одного тела по другому.
Рассмотрим цилиндрический каток радиусом r и весом mg , лежащей на шероховатой поверхности. Приложим в центре катка силу Q, которая будет меньше, чем Fтр.max.
Q< Fтр.max. Возникает сила трения Fтр.,
препятствующая скольжению точки А по плоскости. В этом случае mg и N уравновешиваются, а Fтр . и Q образуют пару сил и каток должен катится по плоскости.


Слайд 7
Текст слайда:

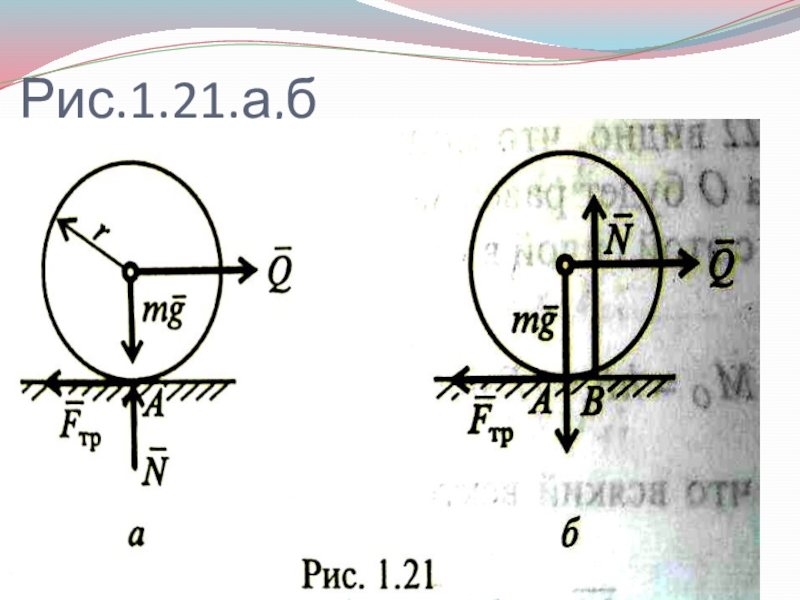

Рис.1.21.а,б


Слайд 8
Текст слайда:

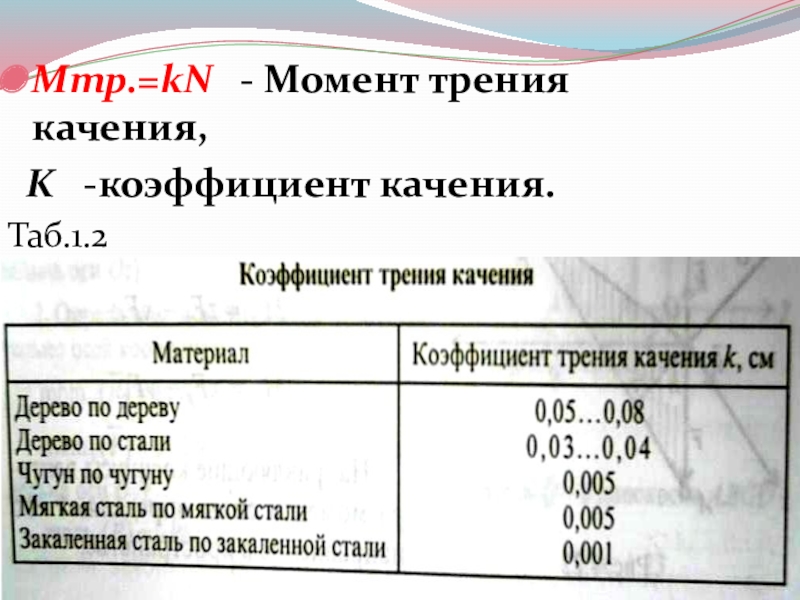

Мтр.=kN - Момент трения качения,
K -коэффициент качения.
Таб.1.2
