Презентация, доклад по дисциплине слесарное дело и технические измерения Рабочее место слесаря

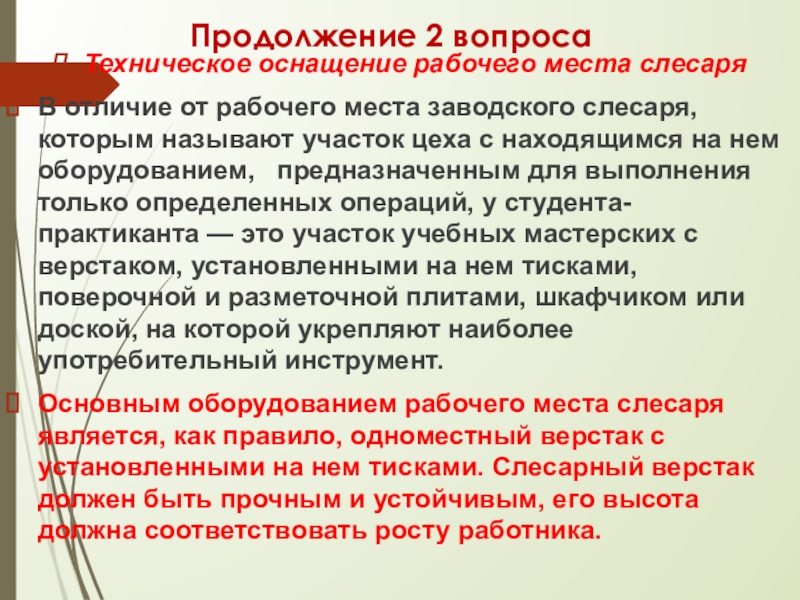

заводского слесаря, которым называют участок цеха с находящимся на нем оборудованием, предназначенным для выполнения только определенных операций, у студента-практиканта — это участок учебных мастерских с верстаком, установленными на нем тисками, поверочной и разметочной плитами, шкафчиком или доской, на которой укрепляют наиболее употребительный инструмент.

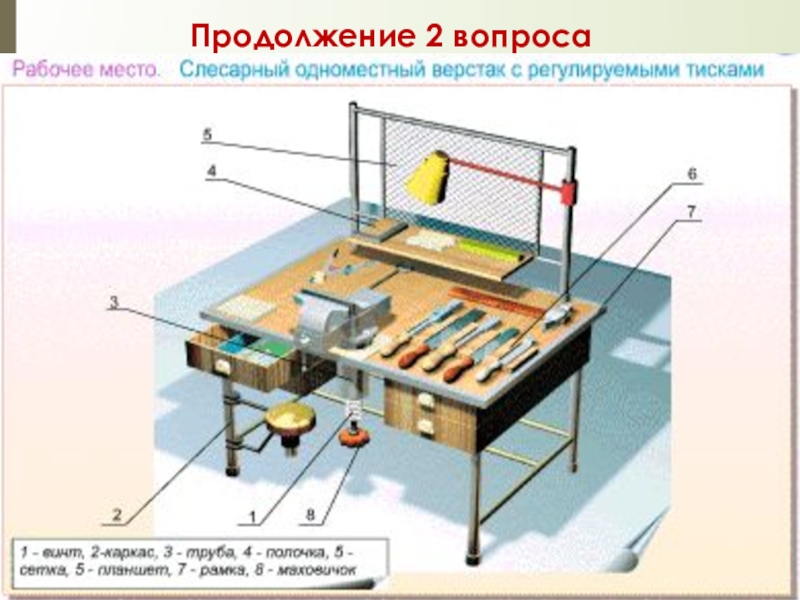

Основным оборудованием рабочего места слесаря является, как правило, одноместный верстак с установленными на нем тисками. Слесарный верстак должен быть прочным и устойчивым, его высота должна соответствовать росту работника.

на расстоянии вытянутой руки. Каждому предмету — строго определенное место.
Размещение инструмента должно обеспечить минимум поворотов работающего.
Рабочее место должно быть обеспечено хорошим освещением.
Хранить инструмент следует в выдвижных ящиках верстака в таком порядке, чтобы режущий инструмент — напильники, метчики, сверла и т. п. — не портился, а измерительный инструмент — угольники, штангенциркули, микрометры и др. — не портился от забоин, царапин и ударов.
После окончания работы, использованные инструменты и приспособления очищают от грязи и масла и протирают.

предъявляются определенные требования:
на рабочем месте должны находиться только те инструменты, материалы и заготовки, которые необходимы для выполнения данной работы;

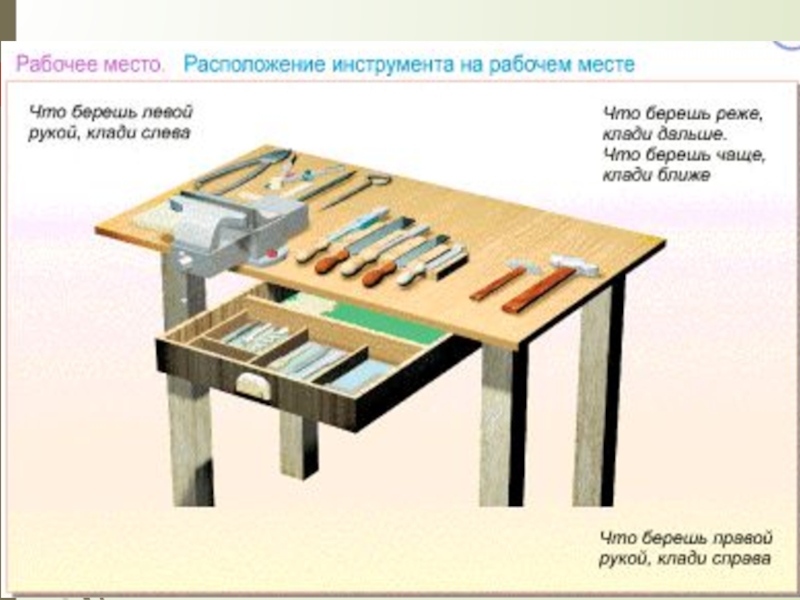

инструменты и материалы, которые рабочий использует часто, должны располагаться ближе к нему;
инструменты и материалы, используемые реже, должны располагаться в зонах, обозначенных дугами радиусом приблизительно 500 мм;
инструменты и материалы, используемые крайне редко, должны располагаться в дальних зонах Их досягаемость обеспечивается только при наклонах корпуса работника.

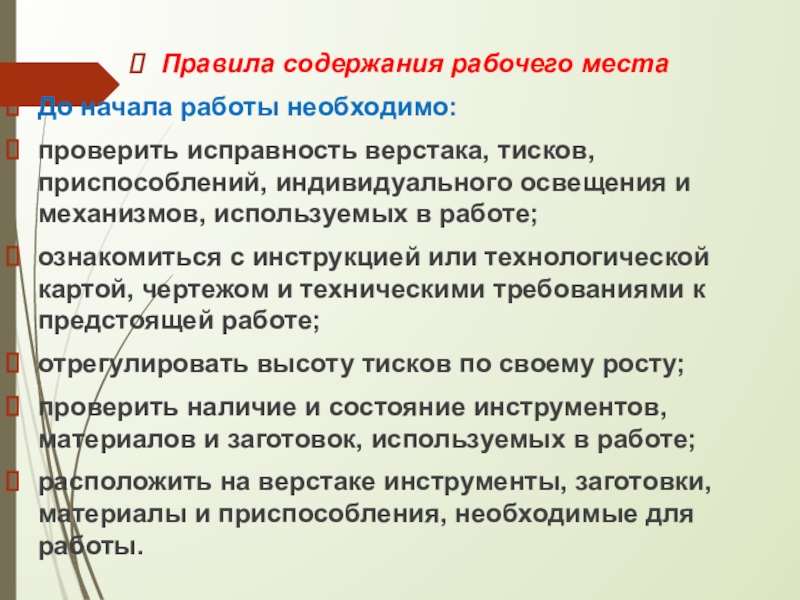

индивидуального освещения и механизмов, используемых в работе;
ознакомиться с инструкцией или технологической картой, чертежом и техническими требованиями к предстоящей работе;

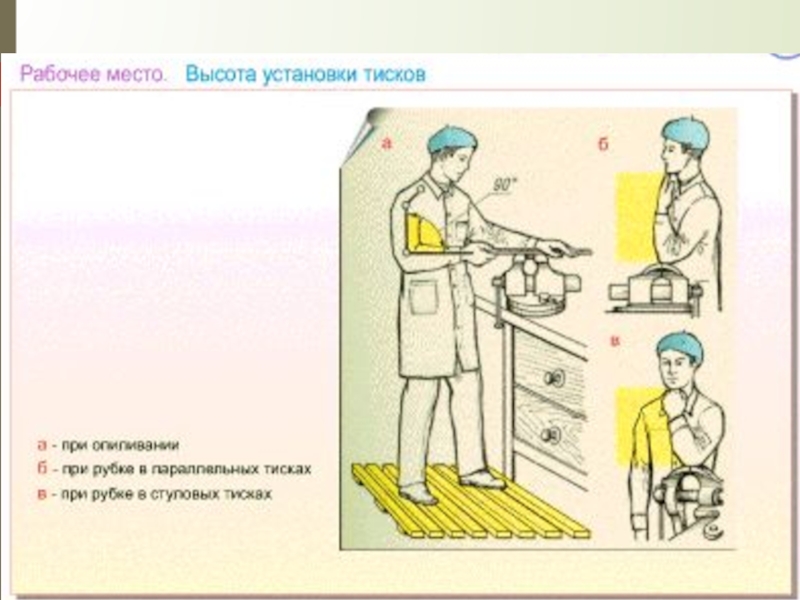

отрегулировать высоту тисков по своему росту;
проверить наличие и состояние инструментов, материалов и заготовок, используемых в работе;
расположить на верстаке инструменты, заготовки, материалы и приспособления, необходимые для работы.

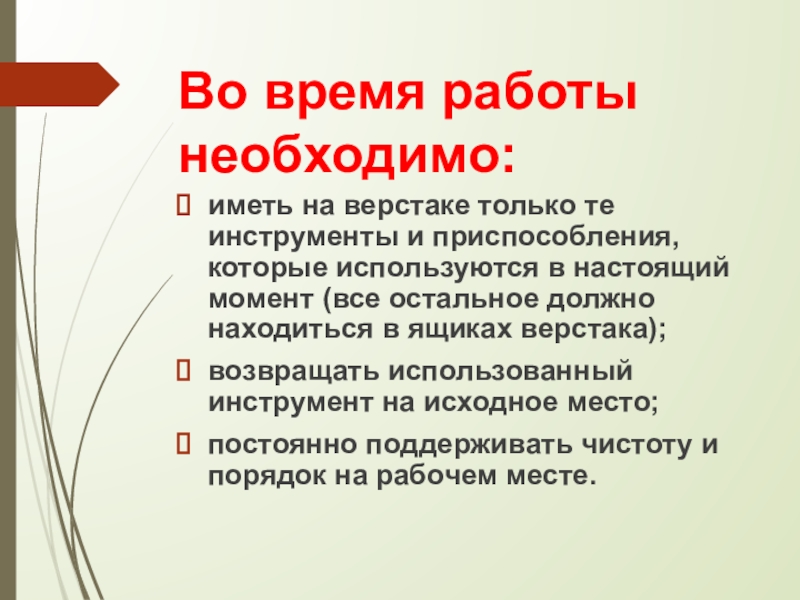

которые используются в настоящий момент (все остальное должно находиться в ящиках верстака);
возвращать использованный инструмент на исходное место;
постоянно поддерживать чистоту и порядок на рабочем месте.

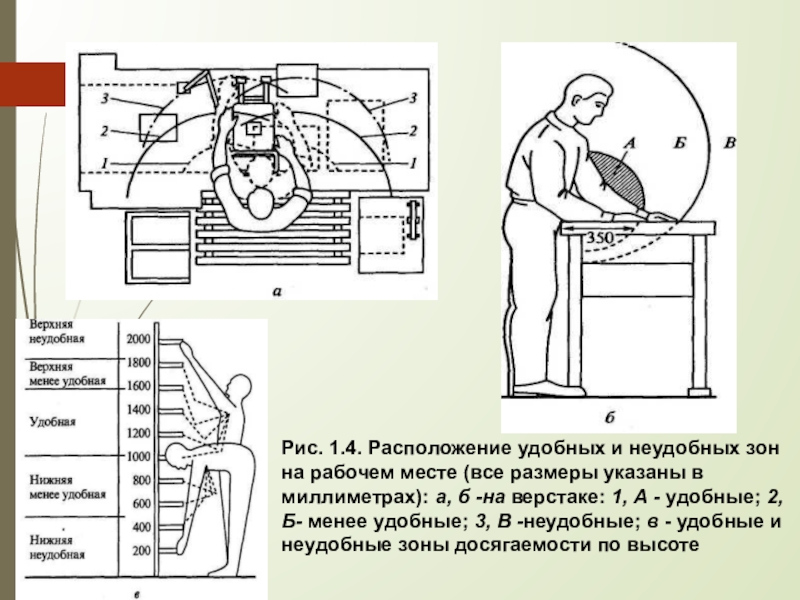

размеры указаны в миллиметрах): а, б -на верстаке: 1, А - удобные; 2, Б- менее удобные; 3, В -неудобные; в - удобные и неудобные зоны досягаемости по высоте

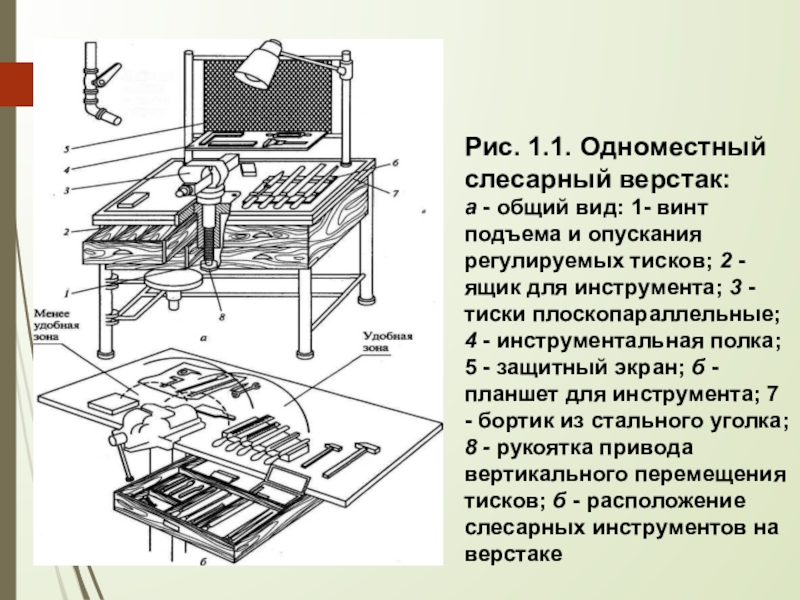

и опускания регулируемых тисков; 2 - ящик для инструмента; 3 - тиски плоскопараллельные; 4 - инструментальная полка; 5 - защитный экран; б - планшет для инструмента; 7 - бортик из стального уголка; 8 - рукоятка привода вертикального перемещения тисков; б - расположение слесарных инструментов на верстаке

стуловые, параллельные (поворотные и неповоротные) и быстродействующие пневматические тиски.

Стуловые тиски (рис. 1.2) предназначены для выполнения тяжелых работ, связанных с большими ударными нагрузками, например, рубка, гибка, клепка.



Рис. 1.2. Стуловые тиски: 1 - верстак; 2 - планка крепления; 3 - неподвижная губка; 4 -подвижная губка; 5 - зажимной винт; б - рукоятка; 7 - плоская пружина; 8 – стержень

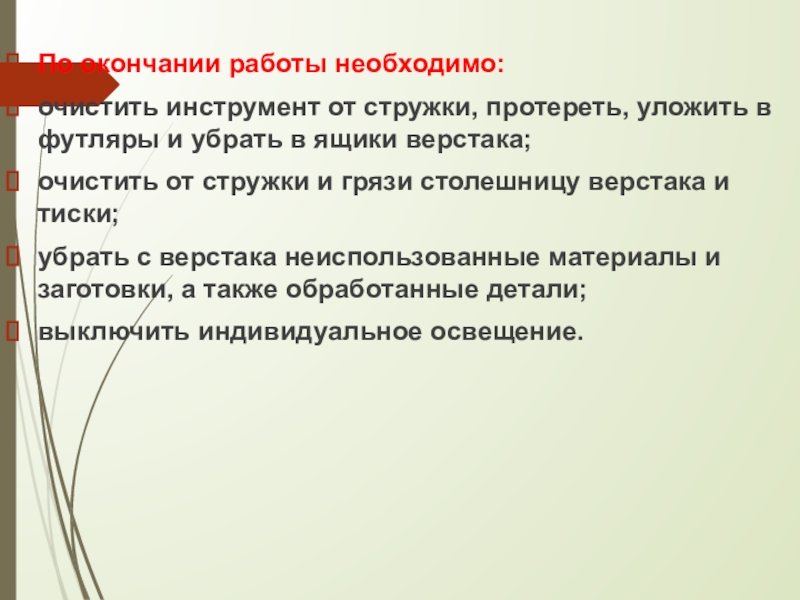

и убрать в ящики верстака;
очистить от стружки и грязи столешницу верстака и тиски;
убрать с верстака неиспользованные материалы и заготовки, а также обработанные детали;
выключить индивидуальное освещение.
