Презентация, доклад по черчению: Нанесение Размеров
Содержание
- 1. Презентация по черчению: Нанесение Размеров
- 2. Виды линий123456Обозначает основные изображенияОбозначает линию обрываОбозначает ось симметрииОбозначает выносные размерыОбозначает невидимые контуры предметаОбозначает развёртку, линию сгиба

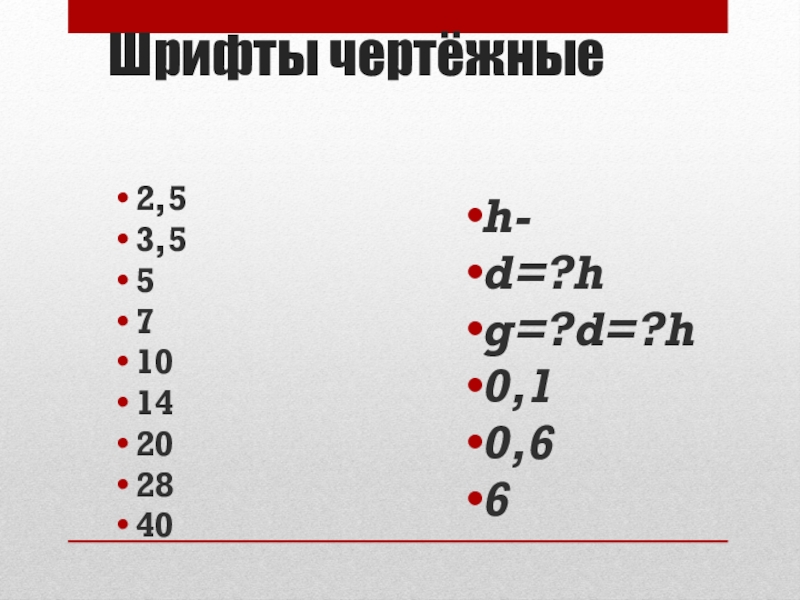

- 3. Шрифты чертёжные2,53,5571014202840h-d=?hg=?d=?h0,10,66

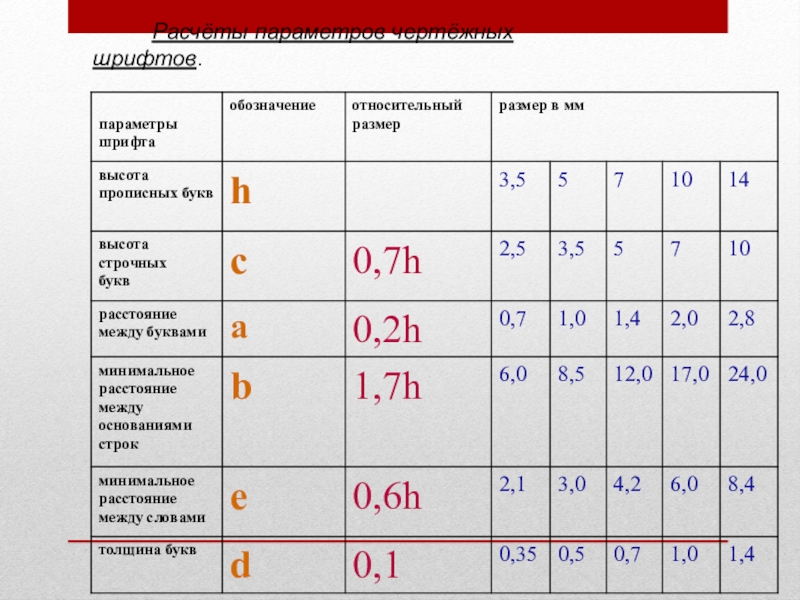

- 4. Расчёты параметров чертёжных шрифтов.
- 5. Как наносят размерыУказывают в миллиметрахРазмерные числа и
- 6. Перед размерным числом указывающим сторону квадрата Если
- 7. Масштабы-отношение линейных изображений к действительнымМ. уменьшения- 1:2;
- 8. Графическая работаВыполнить чертёж « плоской детали»
Виды линий123456Обозначает основные изображенияОбозначает линию обрываОбозначает ось симметрииОбозначает выносные размерыОбозначает невидимые контуры предметаОбозначает развёртку, линию сгиба

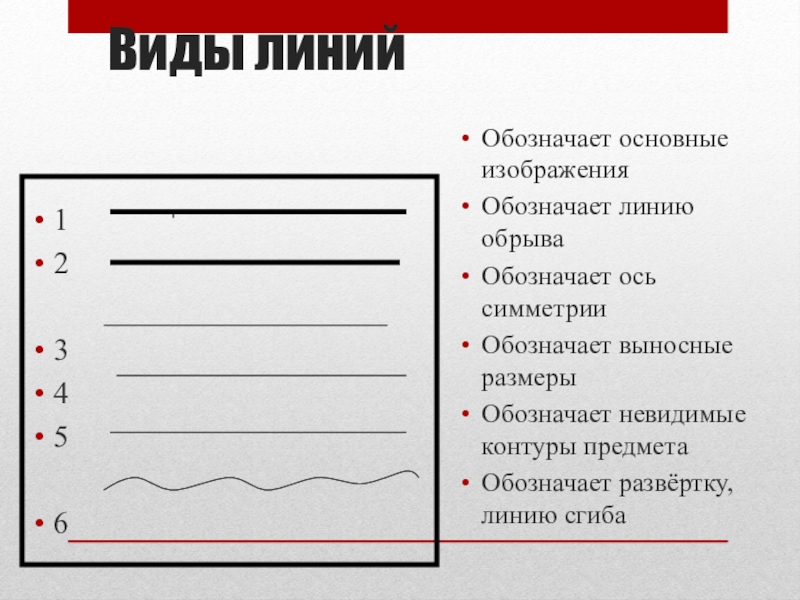

Слайд 2Виды линий
1
2
3
4
5
6
Обозначает основные изображения
Обозначает линию обрыва
Обозначает ось симметрии
Обозначает выносные размеры
Обозначает невидимые
контуры предмета
Обозначает развёртку, линию сгиба
Обозначает развёртку, линию сгиба

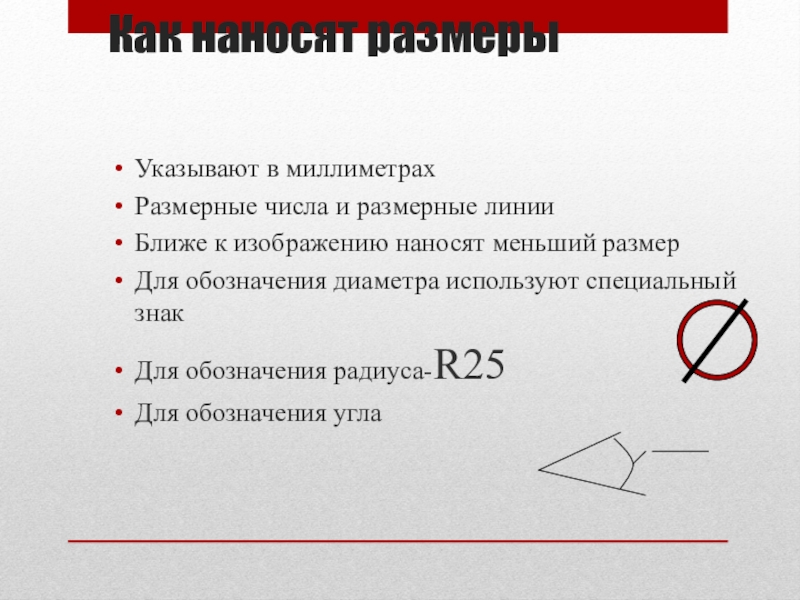

Слайд 5Как наносят размеры
Указывают в миллиметрах
Размерные числа и размерные линии
Ближе к изображению
наносят меньший размер
Для обозначения диаметра используют специальный знак
Для обозначения радиуса-R25
Для обозначения угла
Для обозначения диаметра используют специальный знак
Для обозначения радиуса-R25
Для обозначения угла

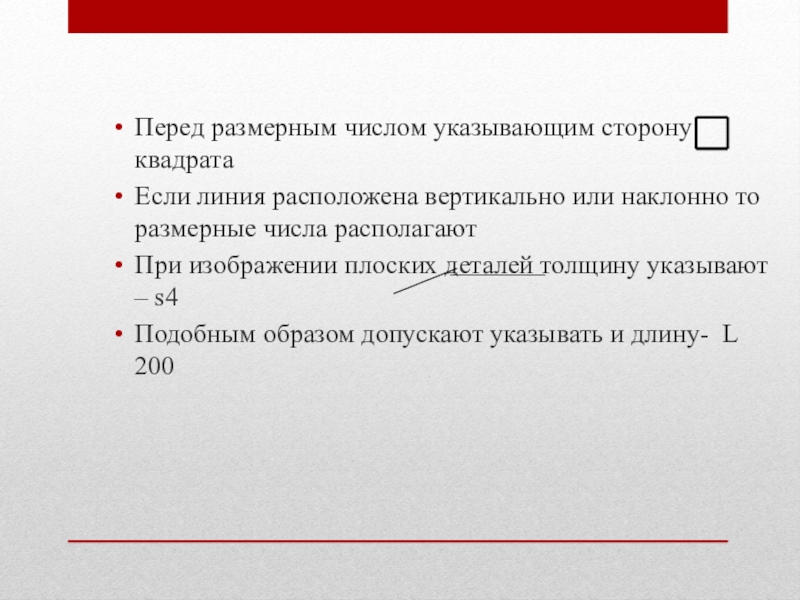

Слайд 6
Перед размерным числом указывающим сторону квадрата
Если линия расположена вертикально или
наклонно то размерные числа располагают
При изображении плоских деталей толщину указывают – s4
Подобным образом допускают указывать и длину- L 200
При изображении плоских деталей толщину указывают – s4
Подобным образом допускают указывать и длину- L 200

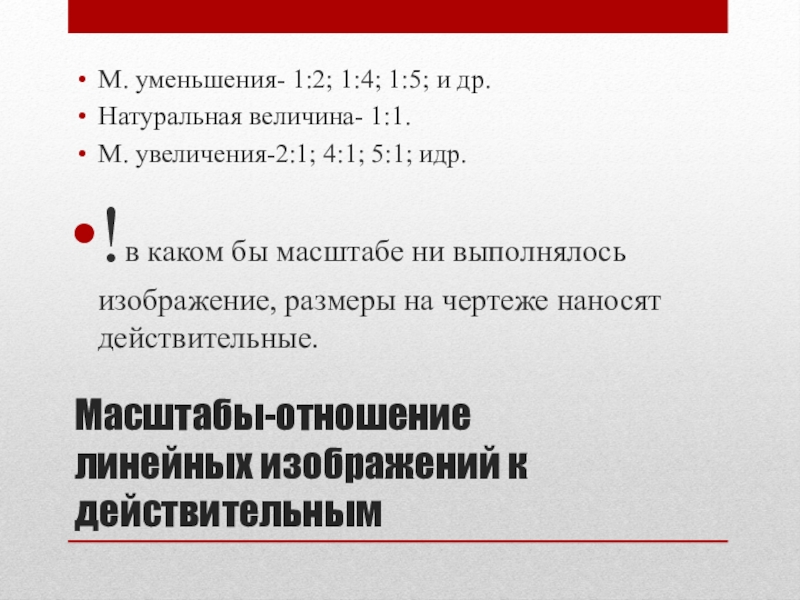

Слайд 7Масштабы-отношение линейных изображений к действительным
М. уменьшения- 1:2; 1:4; 1:5; и др.
Натуральная
величина- 1:1.
М. увеличения-2:1; 4:1; 5:1; идр.
!в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные.
М. увеличения-2:1; 4:1; 5:1; идр.
!в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные.
