Презентация, доклад Пиление столярной ножовкой

Тема занятия:
Пиление столярной ножовкой

Цель занятия:
формирование знаний о пилении ножовкой,
закрепление на практике полученных знаний

на части с помощью пилы. Пилением раскраивают доски на заготовки, разрезают детали по длине, выпиливают криволинейные заготовки, а также нарезают шипы и проушины. Пила — это многорезцовый режущий инстру­мент, представляет собой стальное полотно с насеченными по кромке резцами-зубьями. Они пе­ререзают (перепиливают) волокна древесины и об­разуют в заготовке пропил. Весь ряд зубьев пилы называется зубчатым венцом.

Устройство пилы:
1- полотно пилы;
2 – линия основания;
3 – вершина зуба;
4 – пазуха;
5 – передняя кромка;
6 – передняя грань;
7 – боковая режущая кромка;
h- высота зуба; t - шаг зуба.

От качества его выполнения зависит качество изготовления деталей и экономия древесины. Ручные столярные пилы делят на натянутые с тонким пильным полотном и ненатянутые со свободным, более толстым полотном. К натянутым пилам относятся все лучковые пилы, а к пилам, имеющим свободное полотно,— ножовки.

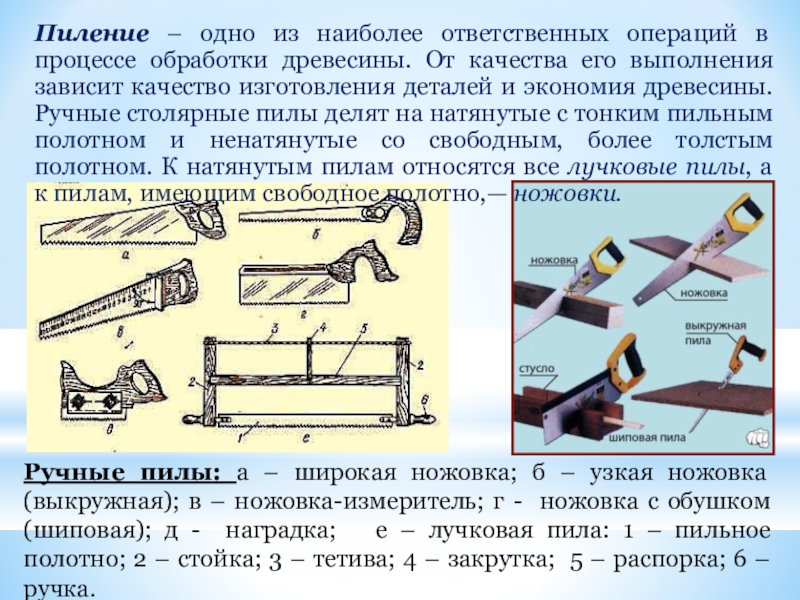

Ручные пилы: а – широкая ножовка; б – узкая ножовка (выкружная); в – ножовка-измеритель; г - ножовка с обушком (шиповая); д - наградка; е – лучковая пила: 1 – пильное полотно; 2 – стойка; 3 – тетива; 4 – закрутка; 5 – распорка; 6 – ручка.

продольного пиления применяют пилы с косоугольными (наклонными) зубьями с углами заострения 40... 50° и углом резания 60-80 ⁰.
Короткая кромка; боковыми кромками производится скалывание опилок.

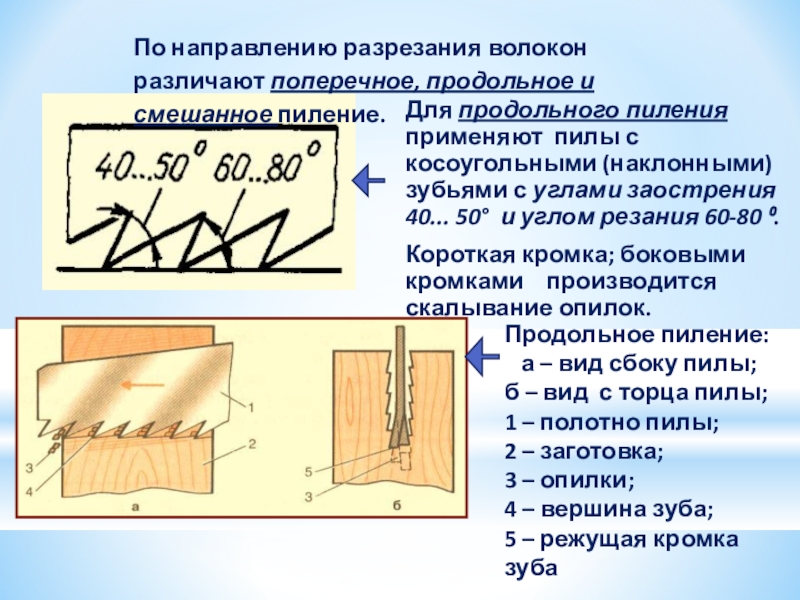

Продольное пиление:
а – вид сбоку пилы;
б – вид с торца пилы;
1 – полотно пилы;
2 – заготовка;
3 – опилки;
4 – вершина зуба;
5 – режущая кромка зуба

или равносторонних треугольников с углами заточки 60... 70°.
Вершина зуба представляет собой трехгранный резец.
Зуб работает при движении пилы в обе стороны.

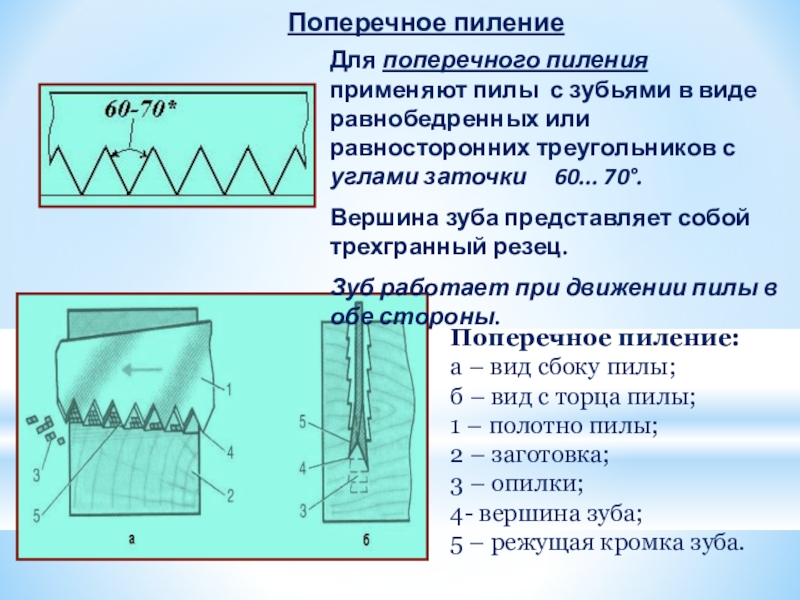

Поперечное пиление:
а – вид сбоку пилы;
б – вид с торца пилы; 1 – полотно пилы;
2 – заготовка;
3 – опилки;
4- вершина зуба;
5 – режущая кромка зуба.

прямоугольных треугольников с углами заострения 50... 60° или с небольшой расточкой в 75-80⁰ в зависимости от твердости древе­сины.

Меньший угол заострения берут при пилении мягких пород древесины, больший — для твердых пород. Величина угла резания у зубьев для смешанного пиления — 90°.

При пилении полотно пилы трется о стенки отделяемых частей древесины. И чтобы его не зажимало в пропиле, зубья пилы должны быть разведены , т. е. поочередно отогнуты в разные стороны.

пиления нажим на пилу ослабляют.

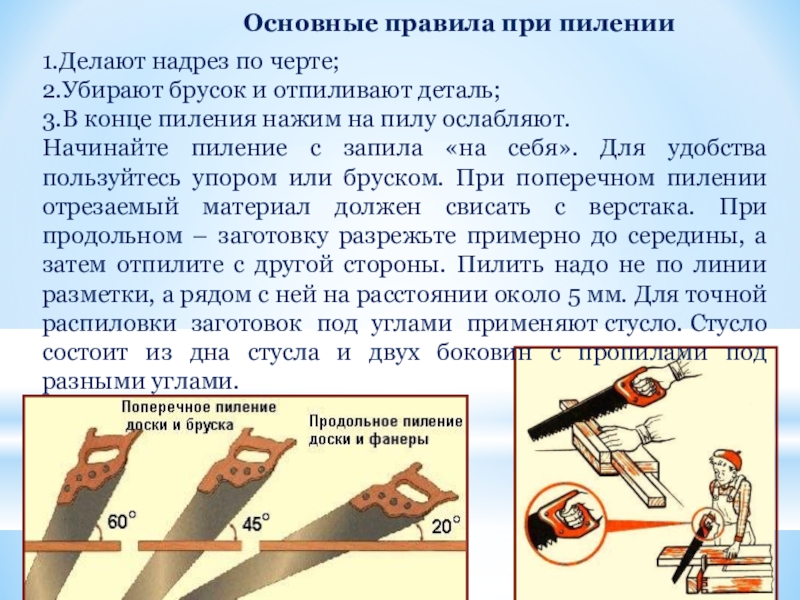

Начинайте пиление с запила «на себя». Для удобства пользуйтесь упором или бруском. При поперечном пилении отрезаемый материал должен свисать с верстака. При продольном – заготовку разрежьте примерно до середины, а затем отпилите с другой стороны. Пилить надо не по линии разметки, а рядом с ней на расстоянии около 5 мм. Для точной распиловки заготовок под углами применяют стусло. Стусло состоит из дна стусла и двух боковин с пропилами под разными углами.

Основные правила при пилении

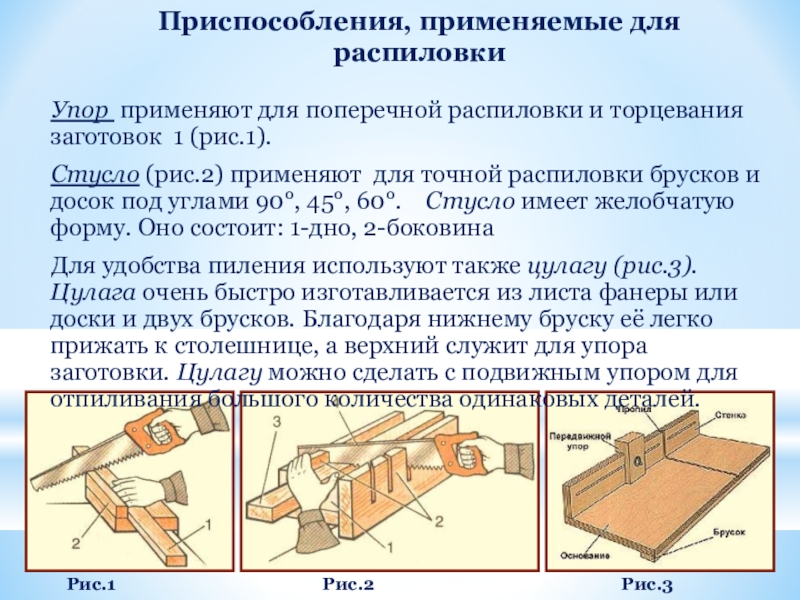

Стусло (рис.2) применяют для точной распиловки брусков и досок под углами 90°, 45°, 60°. Стусло имеет желобчатую форму. Оно состоит: 1-дно, 2-боковина
Для удобства пиления используют также цулагу (рис.3). Цулага очень быстро изготавливается из листа фанеры или доски и двух брусков. Благодаря нижнему бруску её легко прижать к столешнице, а верхний служит для упора заготовки. Цулагу можно сделать с подвижным упором для отпиливания большого количества одинаковых деталей.

Приспособления, применяемые для распиловки

Рис.1 Рис.2 Рис.3

зубьями.
Обрабатываемый материал прочно зажимать в тисках верстака или другими способами.
3. Правильно держать инструмент;
4. Не держать левую руку близко к пропилу.
5. Полный размах пилы производить только после образования глубокого пропила
6. Аккуратно вести пиление без рывков и изгибов пильного полотна в пропиле.
7. Класть пилу на верстак зубьями от себя. 8. Не сдувать опилки и не сметать их рукой. Пользоваться только щеткой.

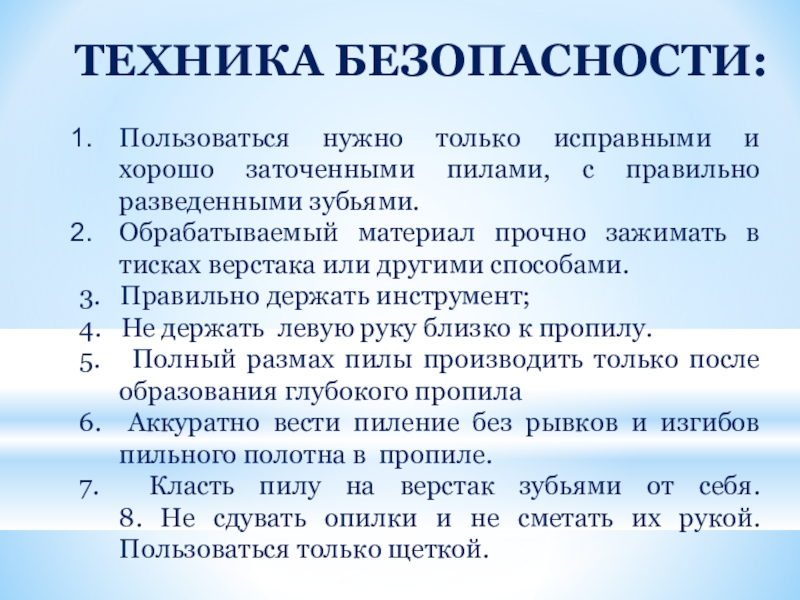

ТЕХНИКА БЕЗОПАСНОСТИ:

вы знаете?

3. Какие приспособления применяются при распиловке?
