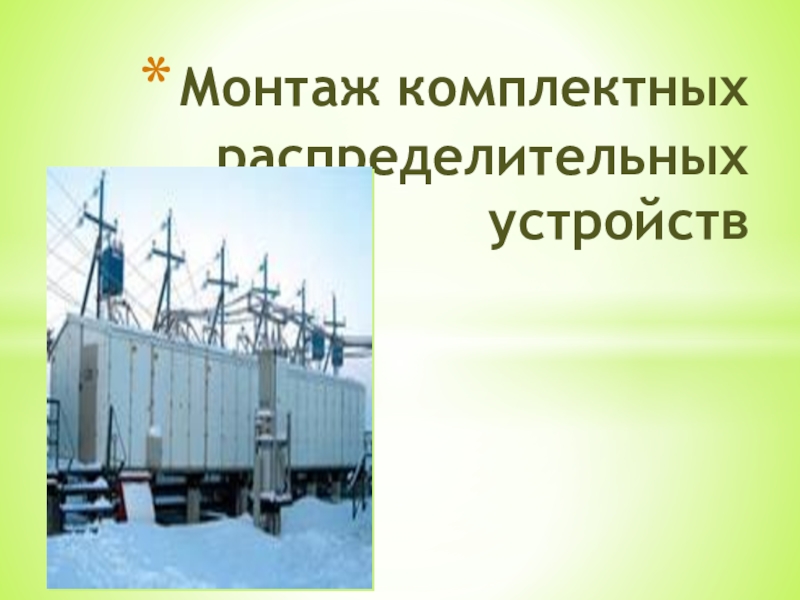

Презентация, доклад Монтаж комплектных распределительных устройств

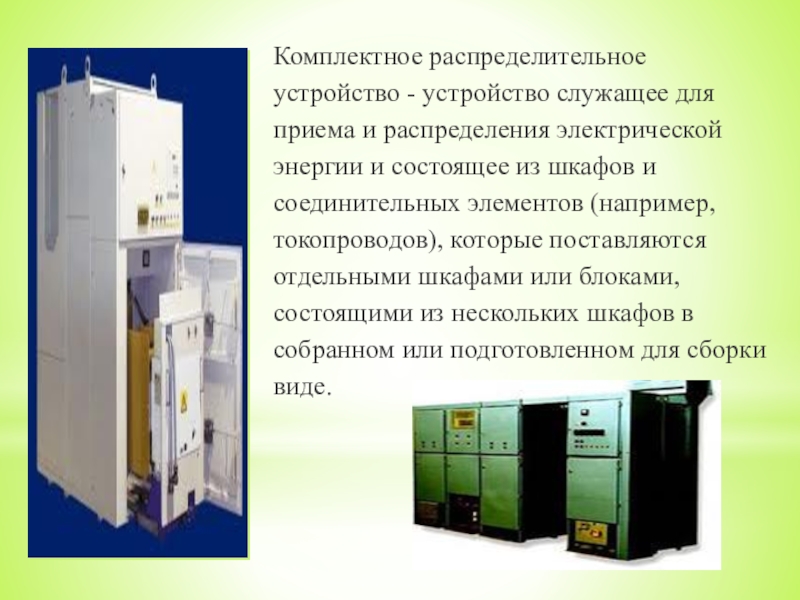

энергии и состоящее из шкафов и соединительных элементов (например, токопроводов), которые поставляются отдельными шкафами или блоками, состоящими из нескольких шкафов в собранном или подготовленном для сборки виде.

распределительные устройства (КРУ), комплектные трансформаторные подстанции (КТП).
2. По условиям окружающей среды: внутренней установки, наружной установки.
3. По климатическим условиям: для умеренного климата, тропического исполнения и холодостойкого исполнения.
4.По типу основного коммутационного аппарата: с маломасляными выключателями; с электромагнитными выключателями; с вакуумными выключателями.

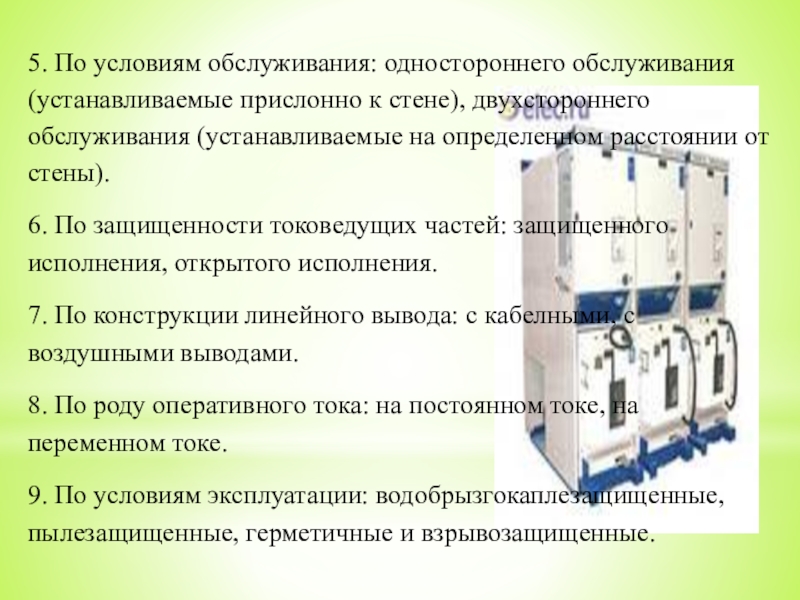

обслуживания (устанавливаемые на определенном расстоянии от стены).
6. По защищенности токоведущих частей: защищенного исполнения, открытого исполнения.
7. По конструкции линейного вывода: с кабелными, с воздушными выводами.
8. По роду оперативного тока: на постоянном токе, на переменном токе.
9. По условиям эксплуатации: водобрызгокаплезащищенные, пылезащищенные, герметичные и взрывозащищенные.

(b)

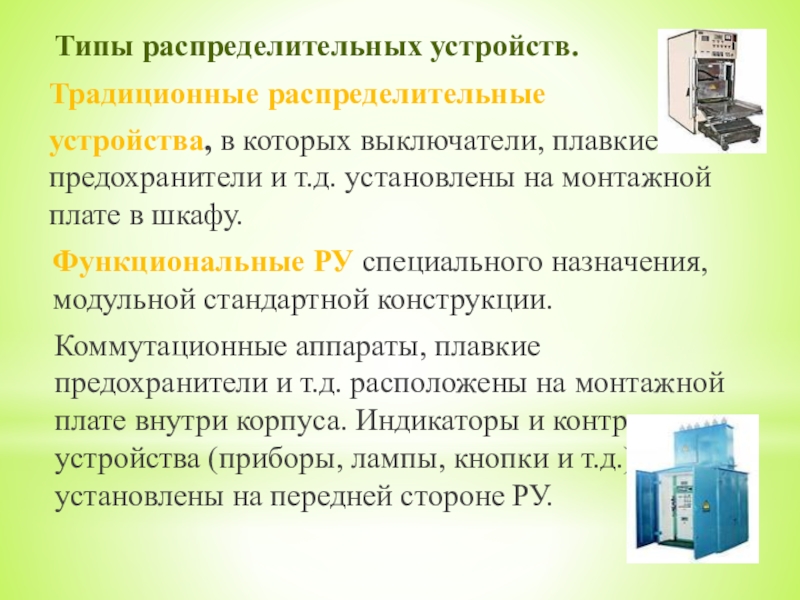

т.д. установлены на монтажной плате в шкафу.
Функциональные РУ специального назначения, модульной стандартной конструкции.
Коммутационные аппараты, плавкие предохранители и т.д. расположены на монтажной плате внутри корпуса. Индикаторы и контрольные устройства (приборы, лампы, кнопки и т.д.) установлены на передней стороне РУ.

так что любое вмешательство для техобслуживания, внесения изменений и т.д. требует отключения всего распределительного устройства.
Однако, могут использоваться втычные или выдвижные устройства для минимизации времени простоя и повышения уровня готовности остального оборудования установки.

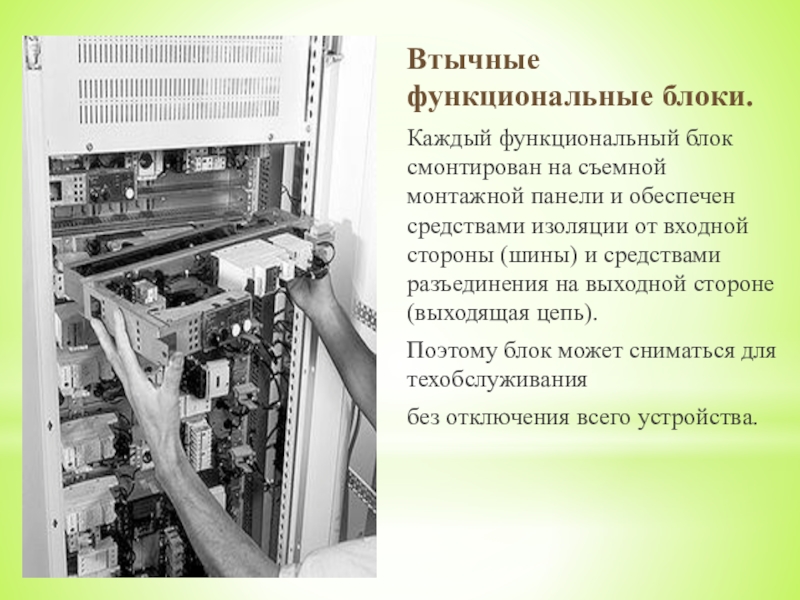

и обеспечен средствами изоляции от входной стороны (шины) и средствами разъединения на выходной стороне (выходящая цепь).
Поэтому блок может сниматься для техобслуживания
без отключения всего устройства.

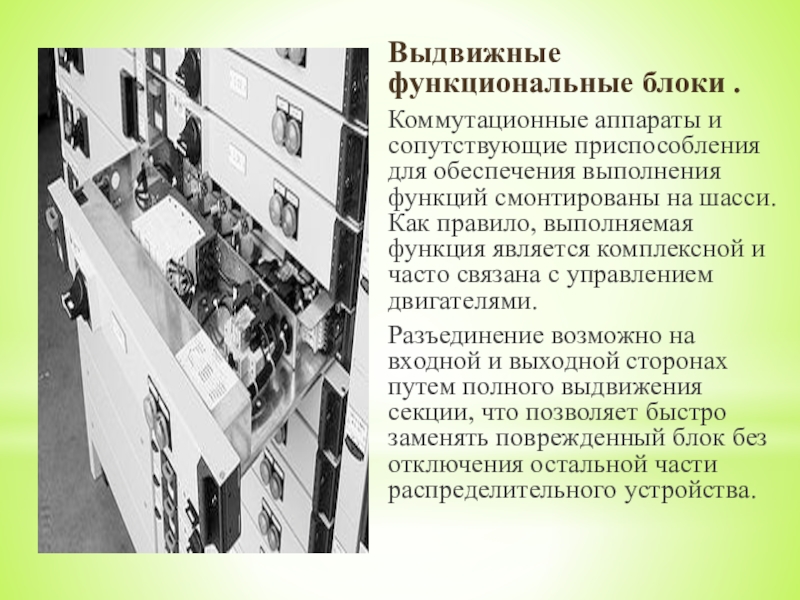

функций смонтированы на шасси. Как правило, выполняемая функция является комплексной и часто связана с управлением двигателями.
Разъединение возможно на входной и выходной сторонах путем полного выдвижения секции, что позволяет быстро заменять поврежденный блок без отключения остальной части распределительного устройства.

блоками по три - пять камер, собранных вместе. Перемещение и подъем комплектных камер и КТП всегда производят в вертикальном положении согласно надписям «Верх» и «Низ».
2. На рабочее место КРУ, устанавливают на заранее подготовленные выверенные по уровню на проектной отметке.
3. Выполняют монтаж внутренней сети заземления и присоединяют вводы от заземлителей к закладным конструкциям для установки камер, монтируют сеть общего освещения помещения РУ.

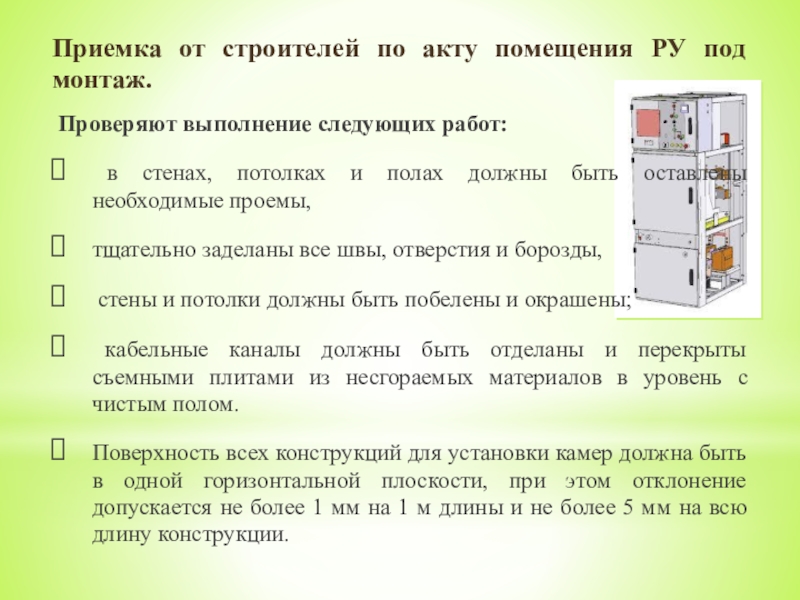

следующих работ:
в стенах, потолках и полах должны быть оставлены необходимые проемы,
тщательно заделаны все швы, отверстия и борозды,
стены и потолки должны быть побелены и окрашены;
кабельные каналы должны быть отделаны и перекрыты съемными плитами из несгораемых материалов в уровень с чистым полом.
Поверхность всех конструкций для установки камер должна быть в одной горизонтальной плоскости, при этом отклонение допускается не более 1 мм на 1 м длины и не более 5 мм на всю длину конструкции.

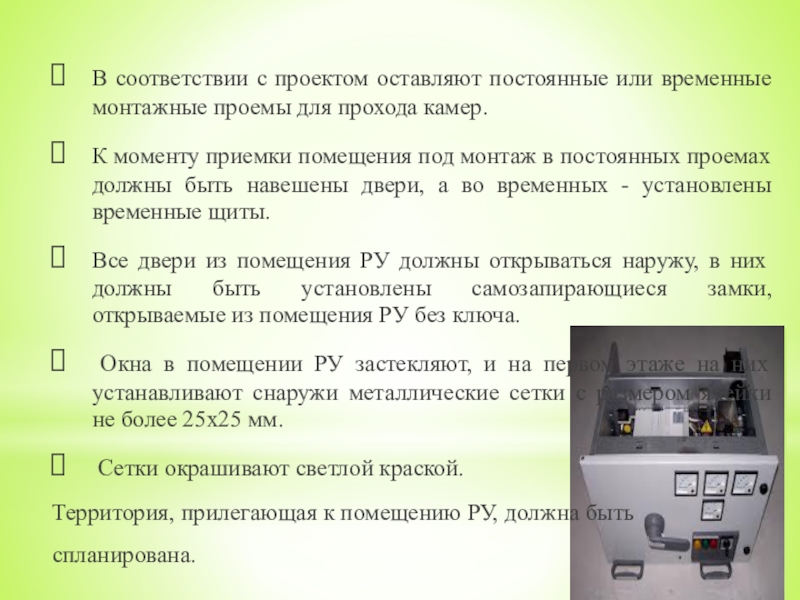

прохода камер.
К моменту приемки помещения под монтаж в постоянных проемах должны быть навешены двери, а во временных - установлены временные щиты.
Все двери из помещения РУ должны открываться наружу, в них должны быть установлены самозапирающиеся замки, открываемые из помещения РУ без ключа.
Окна в помещении РУ застекляют, и на первом этаже на них устанавливают снаружи металлические сетки с размером ячейки не более 25х25 мм.
Сетки окрашивают светлой краской.
Территория, прилегающая к помещению РУ, должна быть
спланирована.

работам
на первичных и вторичных цепях.
Монтаж первичных цепей.
Монтажные работы в части первичных цепей завершают проверкой уровня масла в бачках выключателей и при необходимости доливкой чистого, сухого прошедшего испытания трансформаторного масла до уровня отметки на маслоуказателе и проверкой работы выключателей, разъединителей, вспомогательных контактов и блокировочных устройств.
Монтаж вторичных цепей.
В релейных шкафах камер КРУ и на фасаде камер устанавливают приборы и аппараты защиты, управления, сигнализации, измерения и учета электроэнергии, демонтированные на время транспортировки.

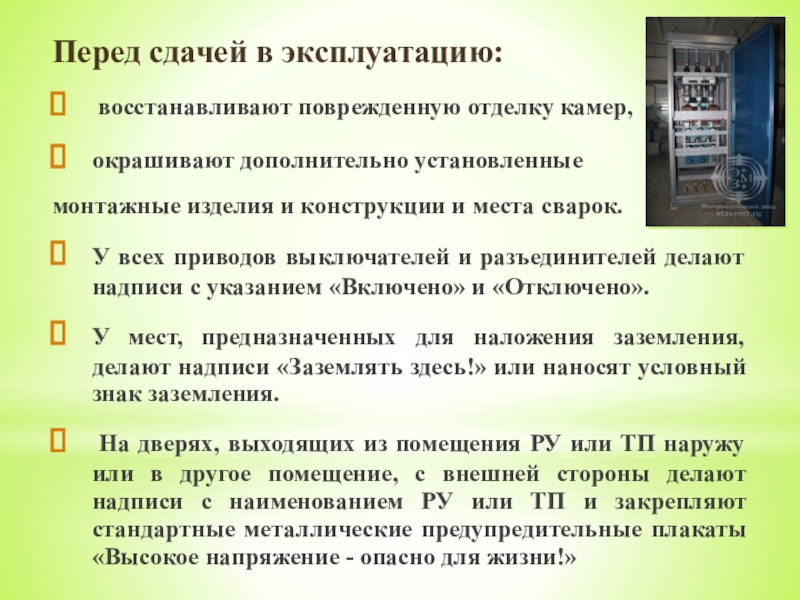

монтажные изделия и конструкции и места сварок.
У всех приводов выключателей и разъединителей делают надписи с указанием «Включено» и «Отключено».
У мест, предназначенных для наложения заземления, делают надписи «Заземлять здесь!» или наносят условный знак заземления.
На дверях, выходящих из помещения РУ или ТП наружу или в другое помещение, с внешней стороны делают надписи с наименованием РУ или ТП и закрепляют стандартные металлические предупредительные плакаты «Высокое напряжение - опасно для жизни!»
