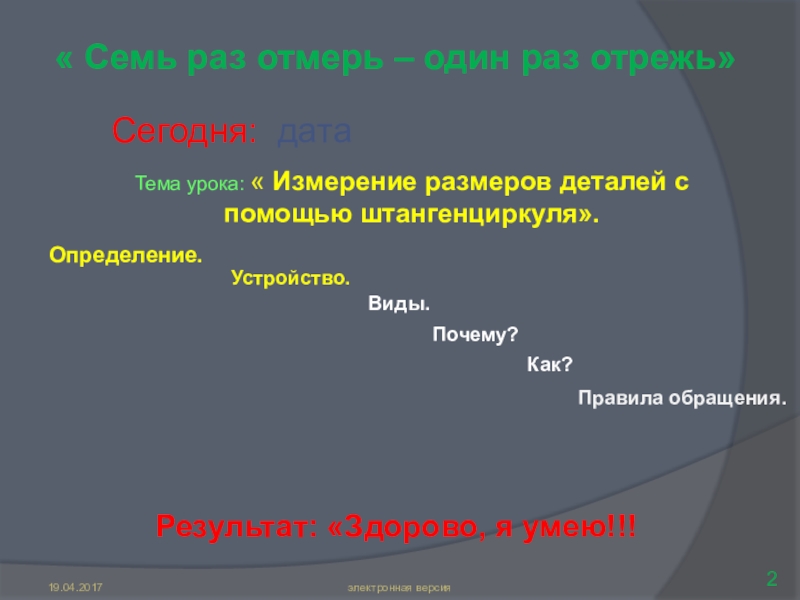

Тема урока: « Измерение размеров деталей с помощью штангенциркуля».

Устройство.

Определение.

Виды.

Почему?

Как?

Правила обращения.

Результат: «Здорово, я умею!!!

электронная версия

работы по изготовлению изделий, в том числе и на токарном станке по дереву, учащиеся сталкиваются с ситуацией, когда требуется контроль размеров с точностью до 0,1 мм. Учащиеся стараются выполнить работу точно по размерам строго соблюдая технологию изготовления, но этого у них не получается так, как им хотелось, они еще незнакомы с таким инструментом, как штангенциркуль. Целью этого учебного кейса является организация эффективного изучения, довольно сложной для понимания, темы. Изучение нового материала кейс-методом дает большой простор творческому подходу в обучении и проявлению самостоятельности учащихся.

электронная версия

Известно, что при вытачивании изделий из древесины допускается погрешность в пределах 1мм. Однако, в некоторых случаях это слишком большое отклонение. Так, изготавливая крышку на солонку, учащиеся столкнулись с проблемой более точного измерения размеров. Тот измерительный инструмент, который знаком учащимся (линейка, кронциркуль) не позволяли выполнить замер с большей точностью. Кроме того, замер при помощи кронциркуля и линейки отнимает достаточно много времени. Учащимся необходимо было решить данную проблему. Немного поразмыслив, ребята поняли, что есть, наверное, измерительный инструмент, который дает возможность выполнять замеры с большей точностью и более удобный в работе. Учащиеся видели, что учитель технологии пользуется часто таким измерительным инструментом. У старшеклассников они выяснили, что этот инструмент называется штангенциркуль.

4

электронная версия

штангенциркуля
Изучить устройство штангенциркуля
Усвоить принцип действия
Овладеть приемами измерений.

электронная версия

Контекст задания:

Подберите и изучите информацию о штангенциркуле, ознакомиться с различными видами штангенциркулей, областью применения, приемами работы, навести краткую историческую справку.

электронная версия

Дополнительная информация.

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.
Штангенциркуль — один из самых популярных инструментов измерения во всём мире, благодаря простой конструкции, удобству в обращении и быстроте в работе.
История.
Деревянные штангенциркули использовались уже в начале XVII века. Первые настоящие штангенциркули с нониусом появились только в конце XVIII века в Лондоне. В Россию пришел гораздо позже.

электронная версия

Устройство.

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые доли миллиметра.

На примере штангенциркуля ШЦ- I

1.штанга
2.подвижная рамка
3.шкала штанги
4.губки для внутренних измерений
5.губки для наружных измерений
6.линейка глубиномера
7. нониус
8.винт для зажима рамки

НОНИУС (верньер), вспомогательная шкала, при помощи которой отсчитывают доли делений основной шкалы измерительного прибора. Прототип современного нониуса предложен французским математиком П. Вернье, поэтому нониусы часто называют верньером. Нониус получил название по имени португальца П. Нуниша (P. Nunes, латинизированное имя Nonius)

электронная версия

Виды штангенциркулей.
Штангенциркули по ГОСТ 166-89

ШЦ- I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
ШЦ- IC — (штангенциркуль со стрелочным отсчётом) для отсчёта показаний вместо нониуса имеет отсчётную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок и, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
ШЦТ- I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
ШЦ- III — с односторонним расположением губок для измерения наружных и внутренних размеров.
ШЦЦ — с цифровой индикацией (электронный)

электронная версия

которого равна 19 мм и поделена на десять делений. При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают, а десятый штрих нониуса совме­щается с девятнадцатым штрихом миллиметровой шкалы.
Обрати внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 - 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм.

электронная версия

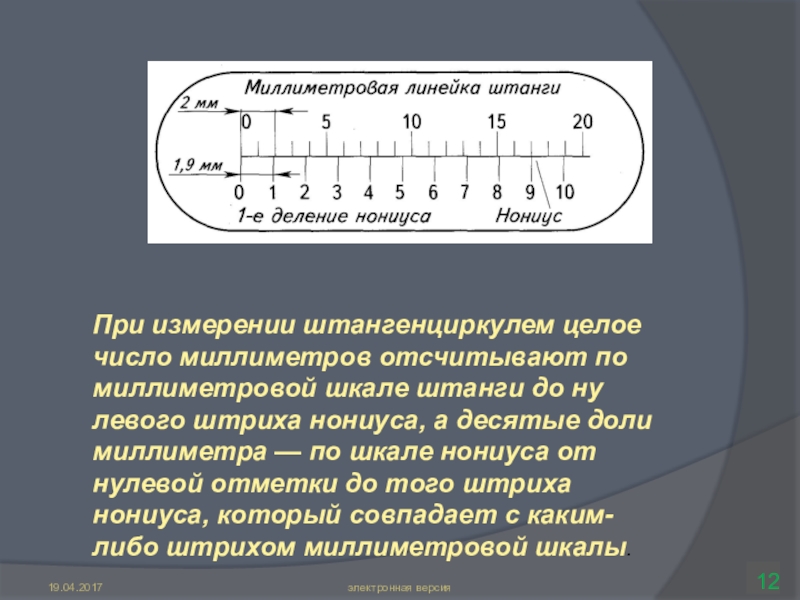

до ну­левого штриха нониуса, а десятые доли миллиметра — по шка­ле нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы.

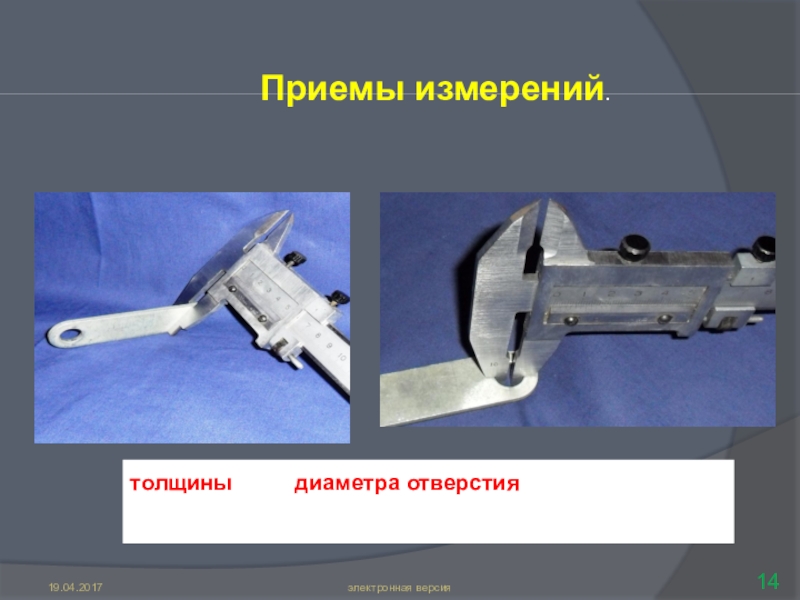

электронная версия

тканью;
2) кладите инструмент на нагревательные приборы;
3) измеряйте только чистые детали, не имеющие задиров, за­усенцев, царапин;
4) губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность;
5) не допускайте перекоса губок штангенциркуля, фиксируйте положение зажимным винтом;

6) при чтении показаний штангенциркуль держите прямо перед глазами

электронная версия

штангенциркулем.
В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Не желательно допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.
== Интересные факты ==
В современном немецком языке слово «штангенциркуль» отсутствует. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».

электронная версия

Глоссарий.

Нониус - шкала на подвижной рамке длиною 19мм.
Штангенциркуль - инструмент для измерения с точностью до 0,1мм.
Глубиномер - часть штангенциркуля, предназначенная для измерения глухих отверстий.
Штанга – основная часть штангециркуля на которой нанесена основная шкала.
ГОСТ – государственный стандарт

электронная версия

Задание.

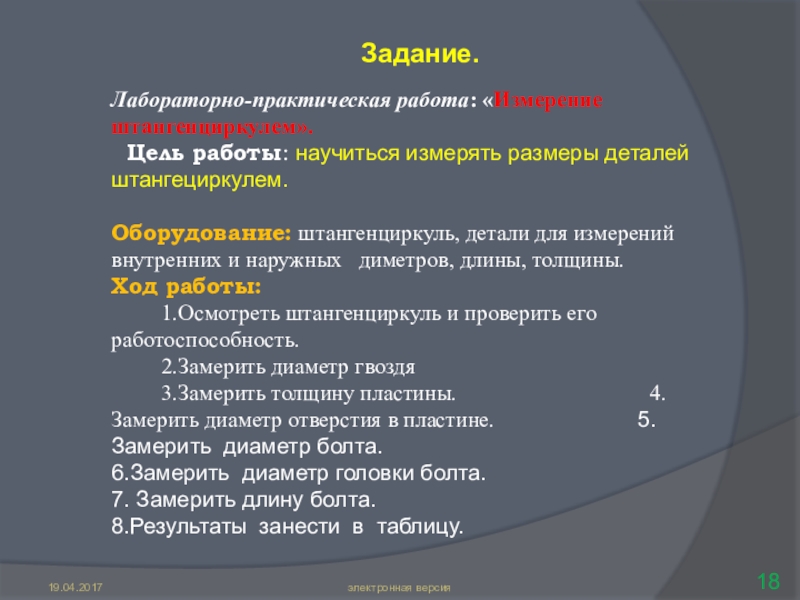

Лабораторно-практическая работа: «Измерение штангенциркулем».
Цель работы: научиться измерять размеры деталей штангециркулем.
Оборудование: штангенциркуль, детали для измерений внутренних и наружных диметров, длины, толщины. Ход работы:
1.Осмотреть штангенциркуль и проверить его работоспособность.
2.Замерить диаметр гвоздя 3.Замерить толщину пластины. 4.Замерить диаметр отверстия в пластине. 5.Замерить диаметр болта.
6.Замерить диаметр головки болта.
7. Замерить длину болта. 8.Результаты занести в таблицу.

электронная версия

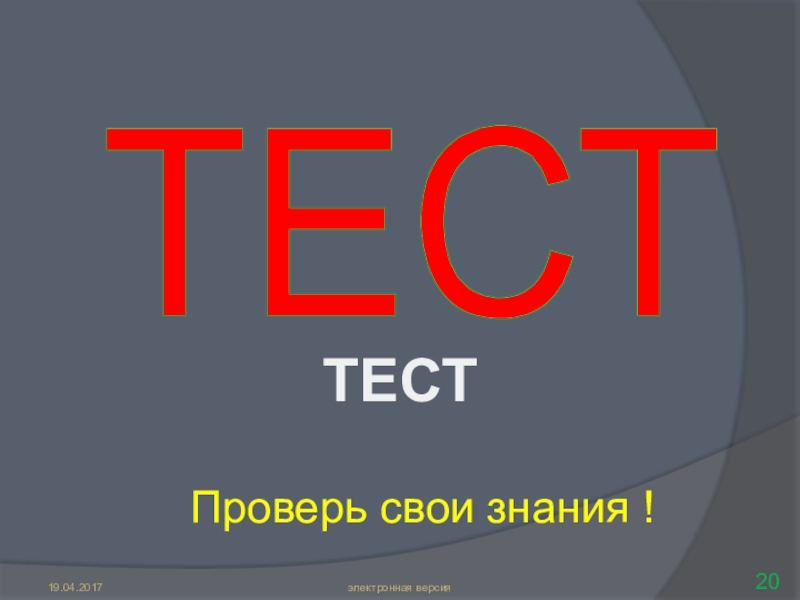

Проверь свои знания !

А – разметки детали

Б – для измерения размеров деталей и их частей с большой точностью, а также для разметки

В – для контроля размеров деталей цилиндрической формы

Штангенциркуль

электронная версия

– две

Б – три

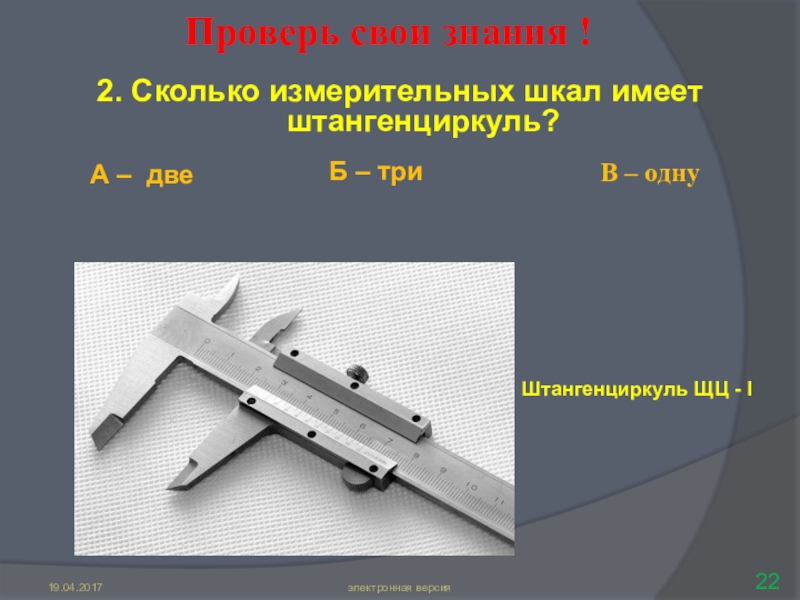

Штангенциркуль ЩЦ - I

электронная версия

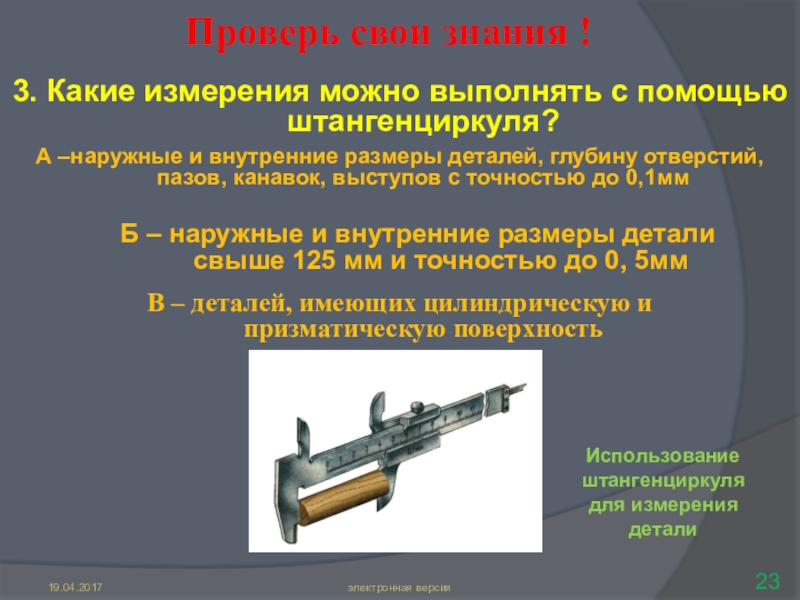

Какие измерения можно выполнять с помощью штангенциркуля?

А –наружные и внутренние размеры деталей, глубину отверстий, пазов, канавок, выступов с точностью до 0,1мм

Б – наружные и внутренние размеры детали свыше 125 мм и точностью до 0, 5мм

Использование штангенциркуля для измерения детали

электронная версия

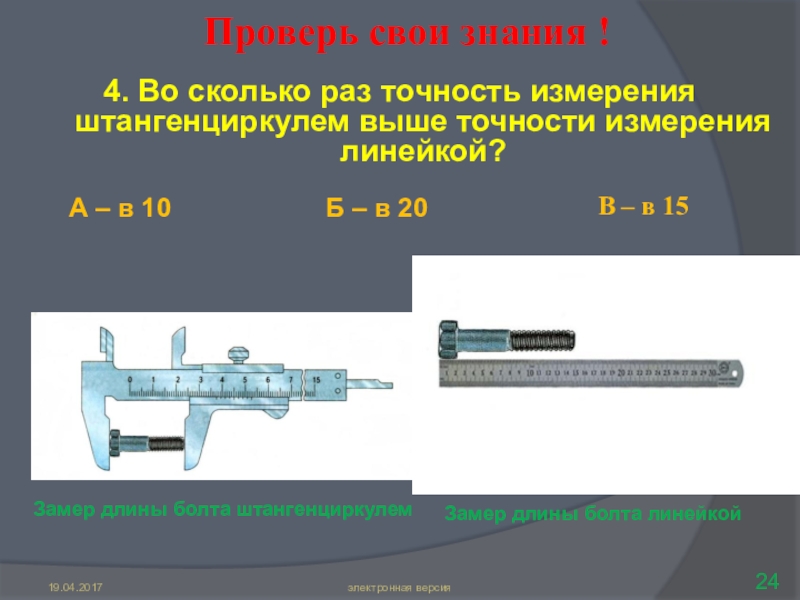

измерения штангенциркулем выше точности измерения линейкой?

А – в 10

Б – в 20

Замер длины болта штангенциркулем

Замер длины болта линейкой

электронная версия

имеет миллиметровые деления?

Проверь свои знания!

А – на глаз

Б – вспомогательной шкалой нониуса

В – при помощи лупы

Шкала штанги и нониуса

электронная версия

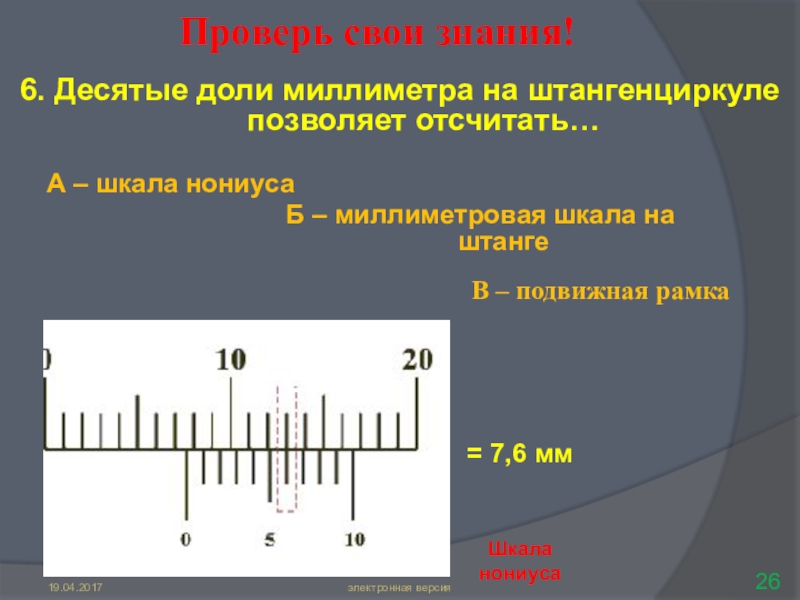

штангенциркуле позволяет отсчитать…

А – шкала нониуса

Б – миллиметровая шкала на штанге

Шкала нониуса

= 7,6 мм

электронная версия

цифры и числа.
В- шкала штанги.

Проверь свои знания!

электронная версия

внутренних размеров.

Б- наружных размеров.

В- линейных размеров.

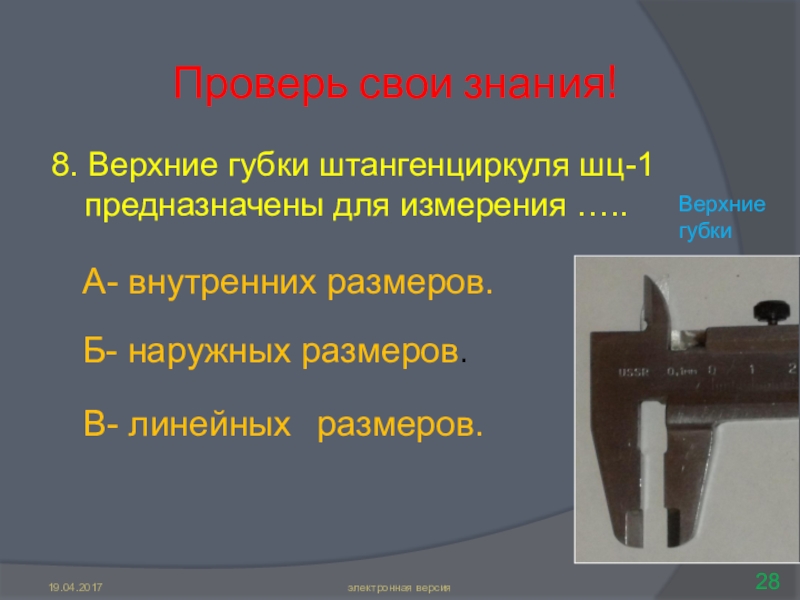

Верхние губки

электронная версия

внутренних и наружных размеров.

В- наружных размеров.

Нижние губки

электронная версия

Длину, ширину, высоту.

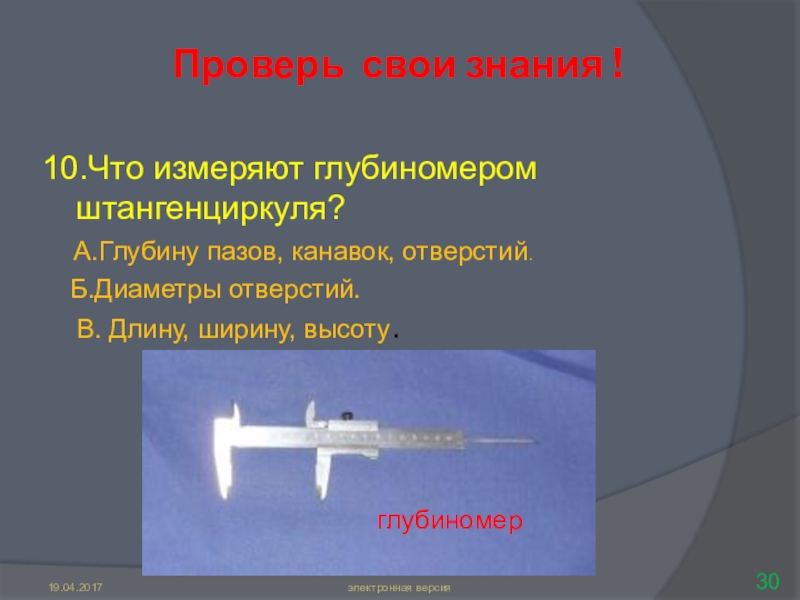

глубиномер

электронная версия

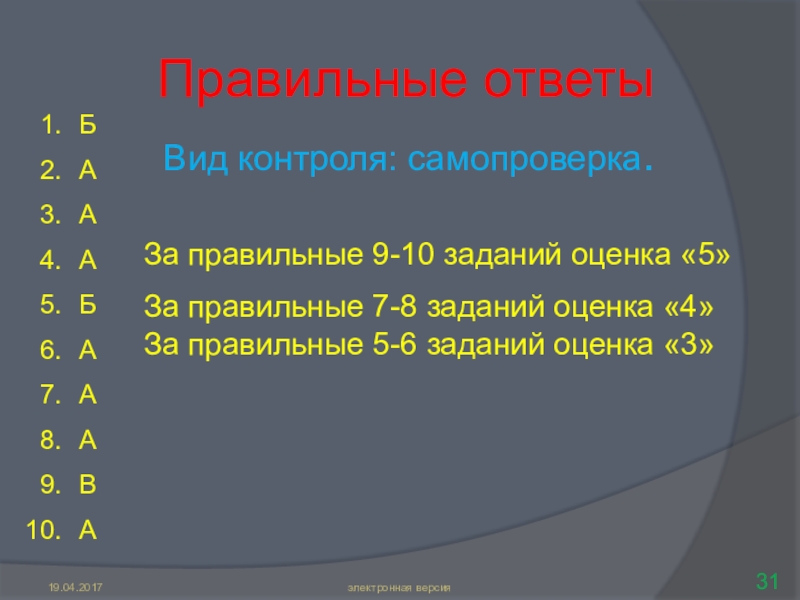

«4» За правильные 5-6 заданий оценка «3»

Вид контроля: самопроверка.

электронная версия

1982.
Справочник по трудовому обучению: Пособие для учащихся 5 – 7 кл. / Под ред. И. А. Карабанова

Технология. Учебник для учащихся 6 класса/ Под ред. В. Д. Симоненко – М., 2002.
4. Интернет - ресурсы.
5. Электронные пособия: а) Технология. Проекты 5- 8 классы.
б) Технология. Тематическое планирование
в) Уроки технологии 5 – 6 классы.

электронная версия

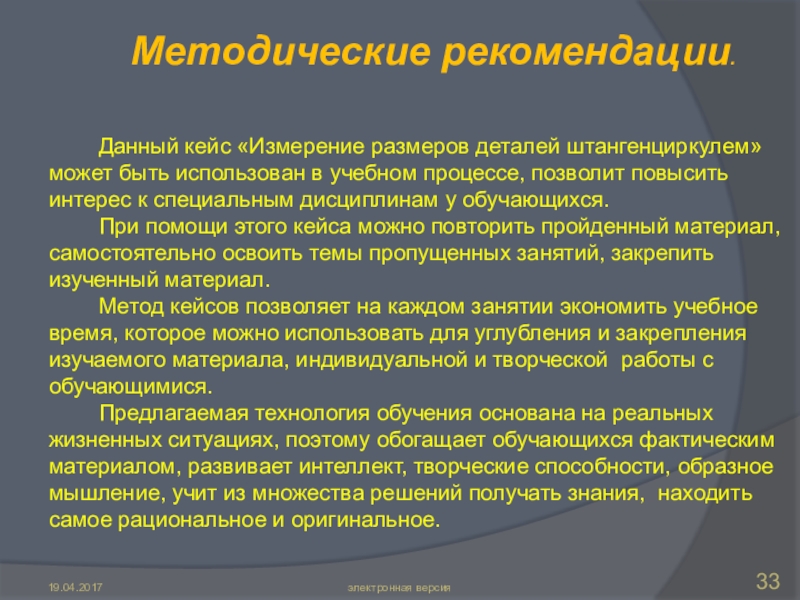

учебном процессе, позволит повысить интерес к специальным дисциплинам у обучающихся.
При помощи этого кейса можно повторить пройденный материал, самостоятельно освоить темы пропущенных занятий, закрепить изученный материал.
Метод кейсов позволяет на каждом занятии экономить учебное время, которое можно использовать для углубления и закрепления изучаемого материала, индивидуальной и творческой работы с обучающимися.
Предлагаемая технология обучения основана на реальных жизненных ситуациях, поэтому обогащает обучающихся фактическим материалом, развивает интеллект, творческие способности, образное мышление, учит из множества решений получать знания, находить самое рациональное и оригинальное.

электронная версия

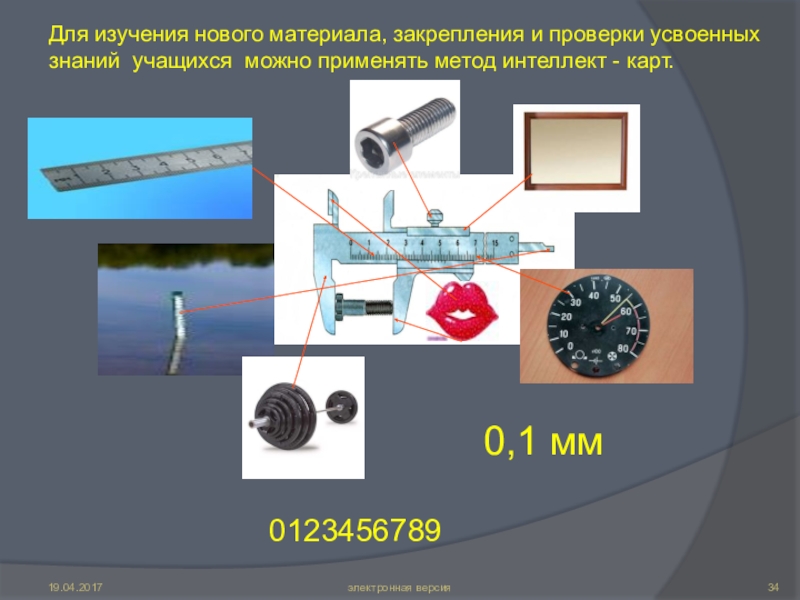

можно применять метод интеллект - карт.

0,1 мм

0123456789
