Презентация, доклад к уроку, тема программы Строение и свойства тканей, тема урока Классификация переплетений

Содержание

Производство ткани в Древнем Египте Производство ткани. Ткачество

Слайд 1Классификация переплетений

Классификация переплетений

Слайд 2Производство ткани в Древнем Египте
Производство ткани. Ткачество

Производство ткани в Древнем Египте Производство ткани. Ткачество

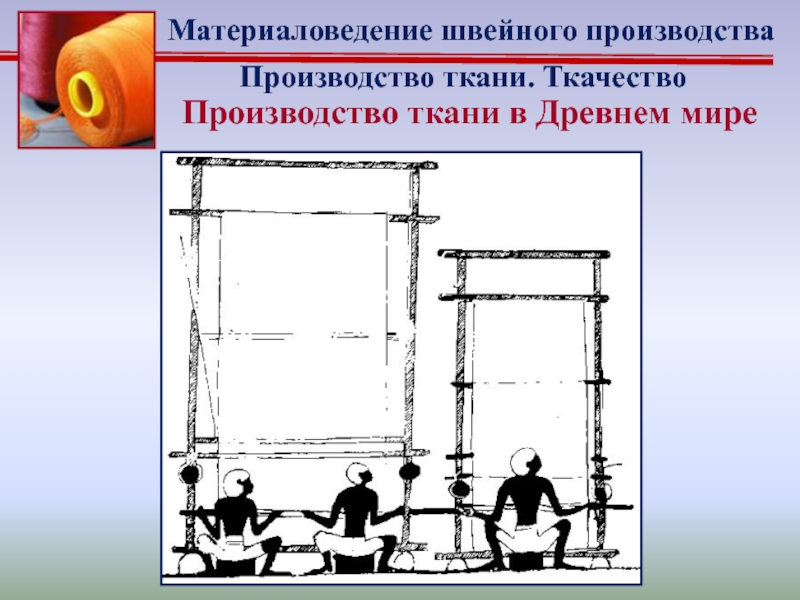

Слайд 3Производство ткани в Древнем мире
Производство ткани. Ткачество

Производство ткани в Древнем мире Производство ткани. Ткачество

Слайд 4
Производство ткани. Ткачество
Производство ткани в Древнем мире

Производство ткани. ТкачествоПроизводство ткани в Древнем мире

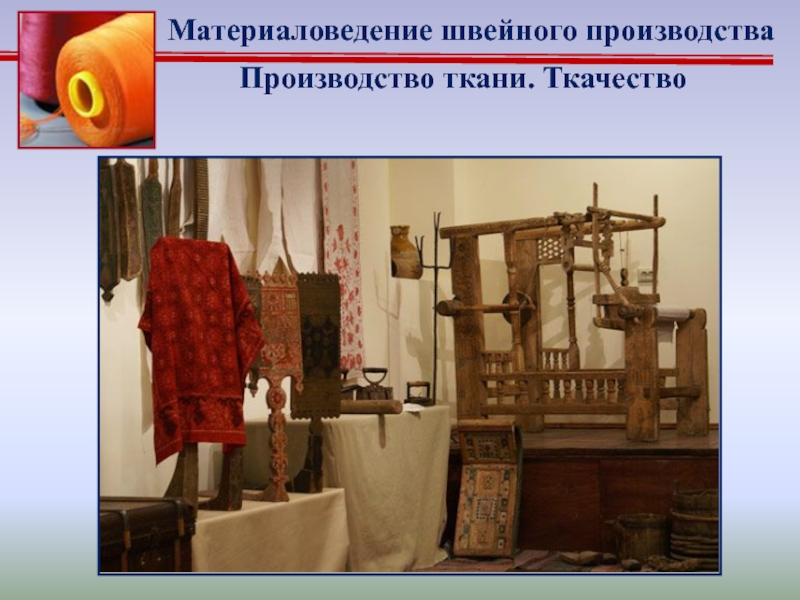

Слайд 5Производство ткани. Ткачество

Производство ткани. Ткачество

Слайд 6Вертикальный ткацкий станок
Производство ткани. Ткачество

Вертикальный ткацкий станок Производство ткани. Ткачество

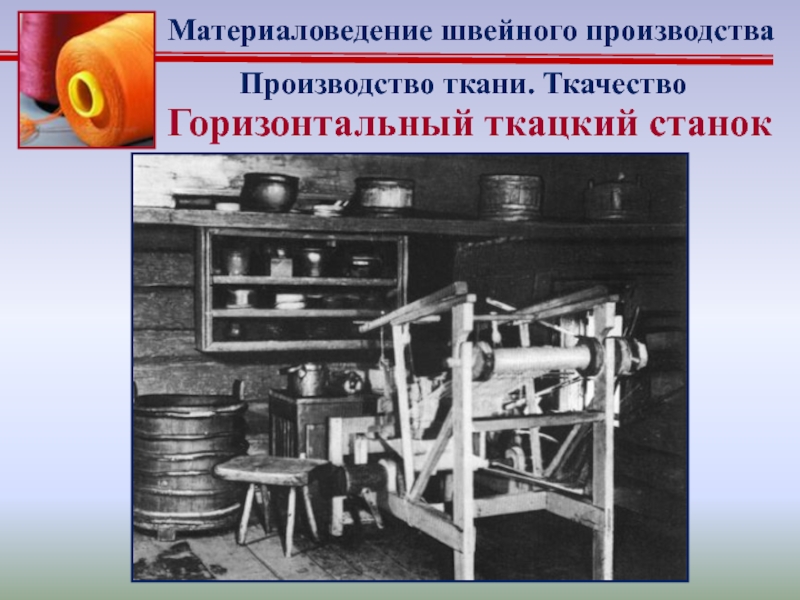

Слайд 7Горизонтальный ткацкий станок
Производство ткани. Ткачество

Горизонтальный ткацкий станокПроизводство ткани. Ткачество

Слайд 8
Производство ткани. Ткачество

Производство ткани. Ткачество

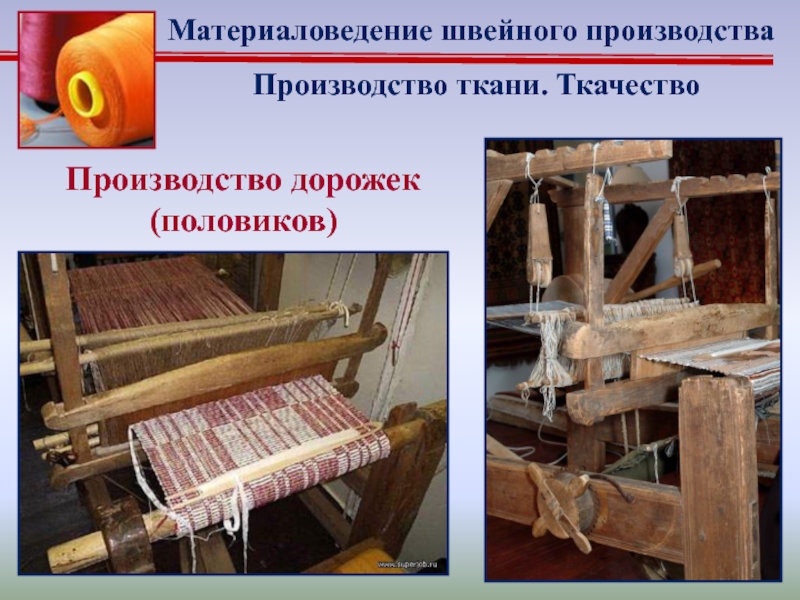

Слайд 9Производство дорожек (половиков)
Производство ткани. Ткачество

Производство дорожек (половиков) Производство ткани. Ткачество

Слайд 10Ткацкая фабрика. Средние века
Производство ткани. Ткачество

Ткацкая фабрика. Средние века Производство ткани. Ткачество

Слайд 11Производство ткани. Ткачество

Производство ткани. Ткачество

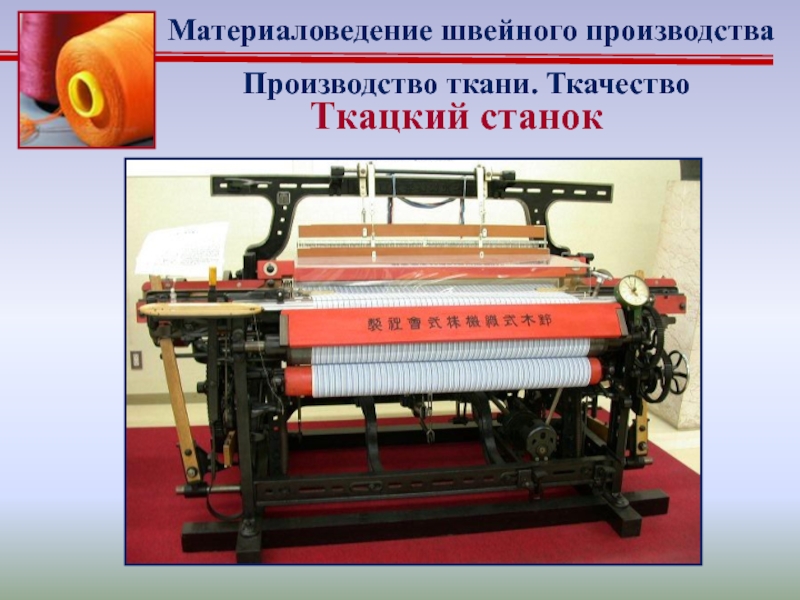

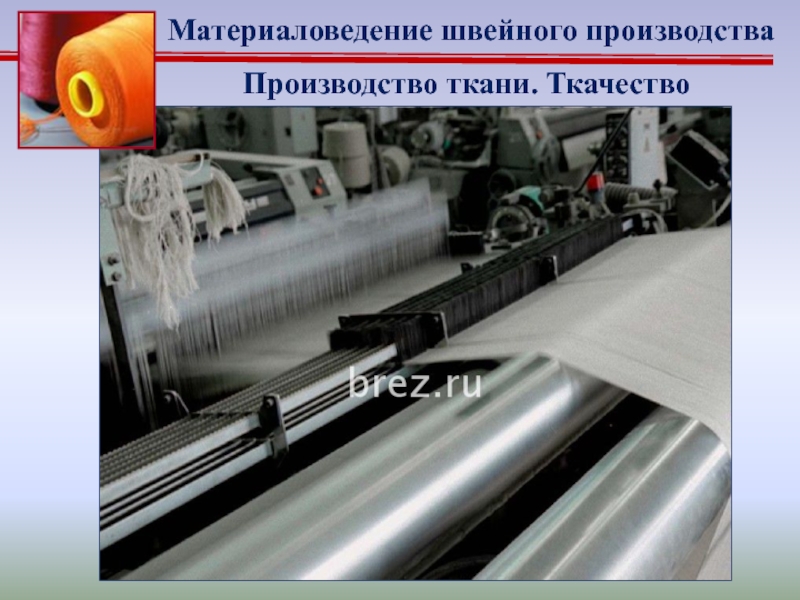

Слайд 12Ткацкий станок
Производство ткани. Ткачество

Ткацкий станок Производство ткани. Ткачество

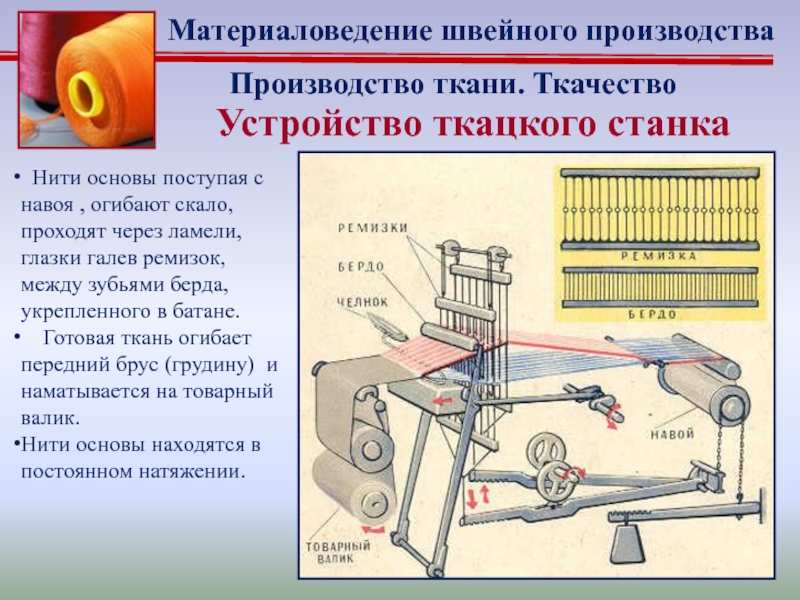

Слайд 13Устройство ткацкого станка

Производство ткани. Ткачество
Нити основы поступая с

навоя , огибают скало, проходят через ламели, глазки галев ремизок, между зубьями берда, укрепленного в батане.
Готовая ткань огибает передний брус (грудину) и наматывается на товарный валик.
Нити основы находятся в постоянном натяжении.
Устройство ткацкого станка Производство ткани. Ткачество  Нити основы поступая с навоя , огибают скало, проходят через

Слайд 14Работа ткацкого станка

Производство ткани. Ткачество

Работа ткацкого станка Производство ткани. Ткачество

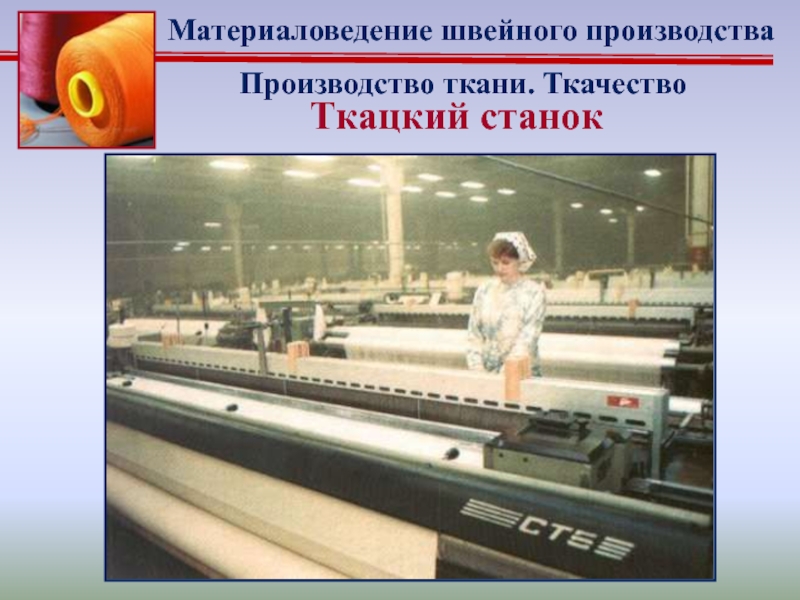

Слайд 15Ткацкий станок
Производство ткани. Ткачество

Ткацкий станок Производство ткани. Ткачество

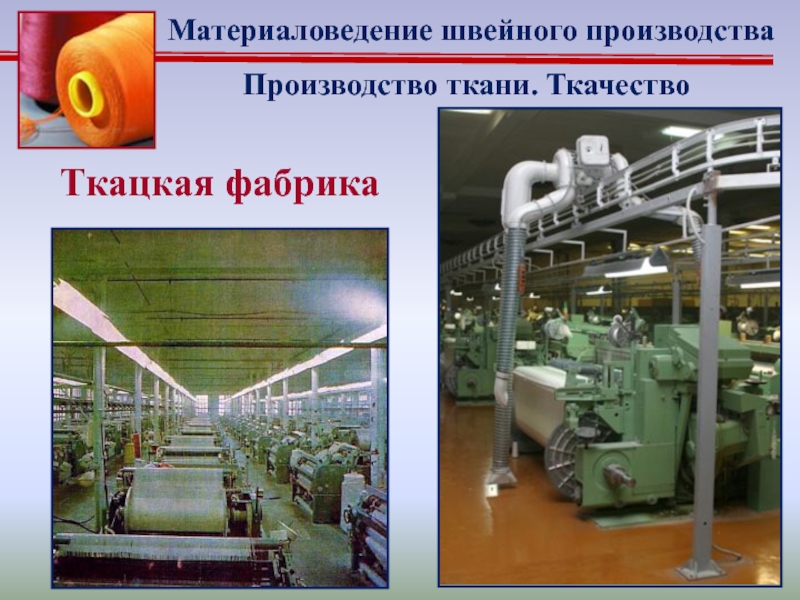

Слайд 16Производство ткани. Ткачество
Ткацкая фабрика

Производство ткани. Ткачество Ткацкая фабрика

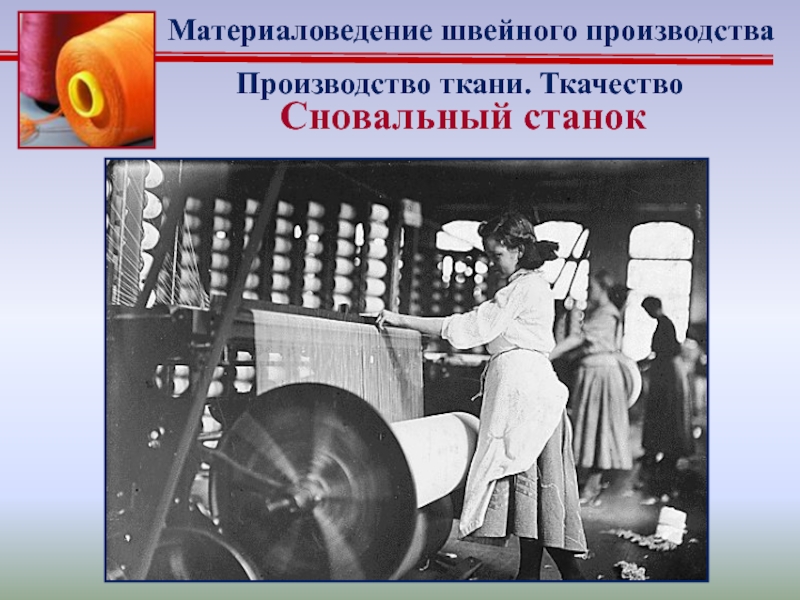

Слайд 17Сновальный станок
Производство ткани. Ткачество

Сновальный станок Производство ткани. Ткачество

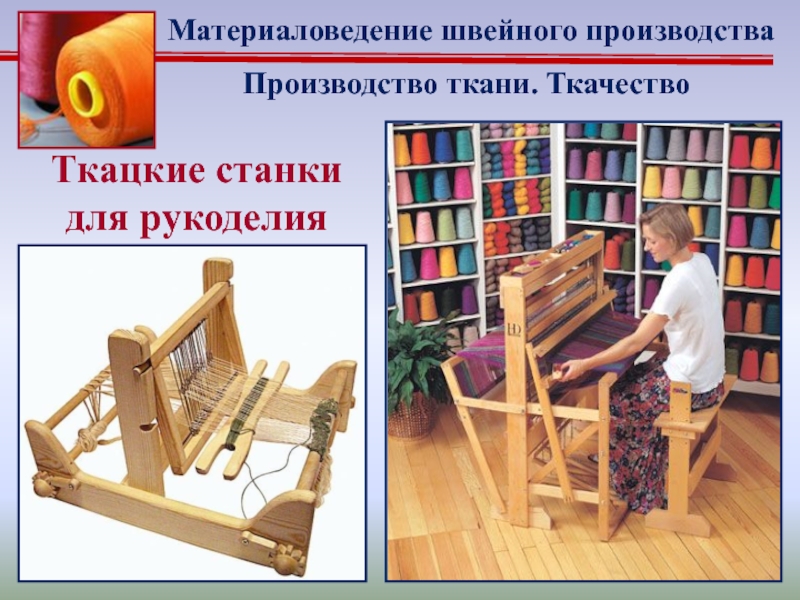

Слайд 18Ткацкие станки для рукоделия
Производство ткани. Ткачество

Ткацкие станки для рукоделия Производство ткани. Ткачество

Слайд 19

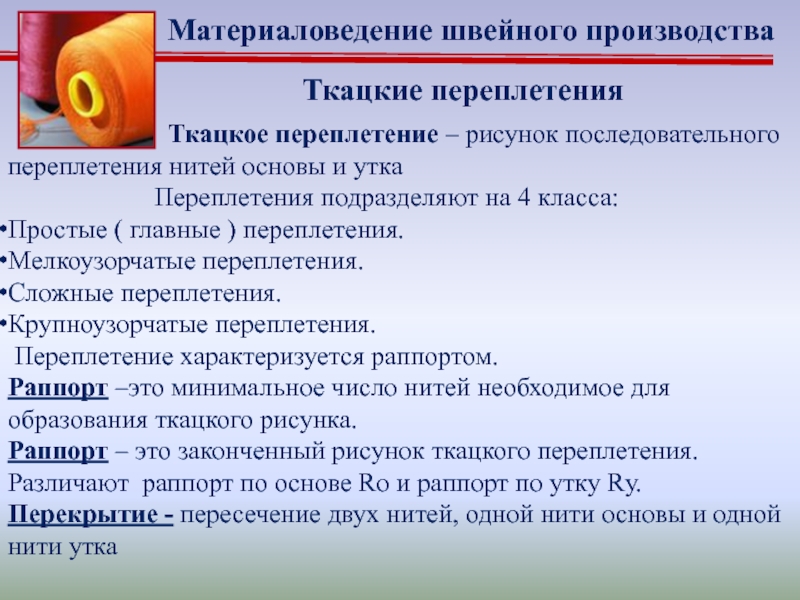

Ткацкие переплетения

Ткацкое переплетение – рисунок последовательного переплетения нитей основы и утка
Переплетения подразделяют на 4 класса:
Простые ( главные ) переплетения.
Мелкоузорчатые переплетения.
Сложные переплетения.
Крупноузорчатые переплетения.
Переплетение характеризуется раппортом.
Раппорт –это минимальное число нитей необходимое для образования ткацкого рисунка.
Раппорт – это законченный рисунок ткацкого переплетения.
Различают раппорт по основе Rо и раппорт по утку Rу.
Перекрытие - пересечение двух нитей, одной нити основы и одной нити утка

Ткацкие переплетения            Ткацкое переплетение –

Слайд 20

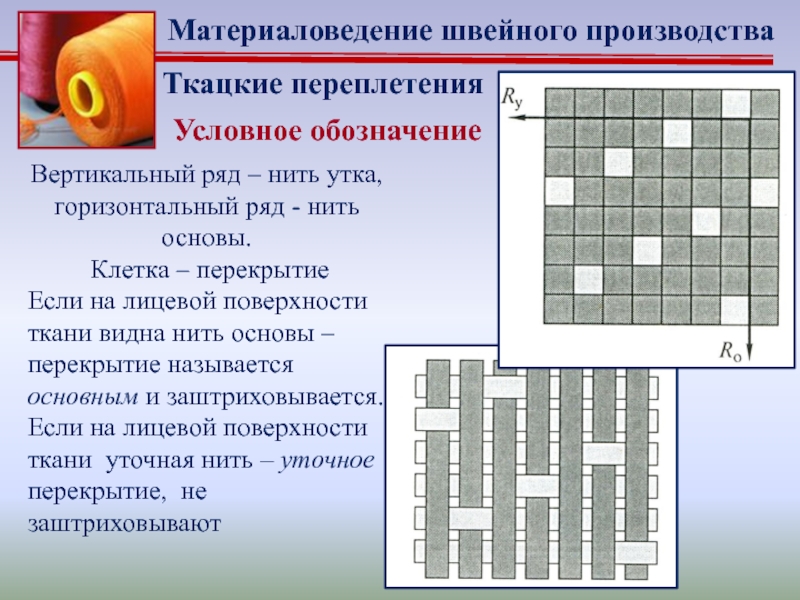

Ткацкие переплетения
Вертикальный ряд – нить утка,
горизонтальный ряд - нить основы.


Клетка – перекрытие
Если на лицевой поверхности ткани видна нить основы – перекрытие называется основным и заштриховывается.
Если на лицевой поверхности ткани уточная нить – уточное перекрытие, не заштриховывают

Условное обозначение

Ткацкие переплетенияВертикальный ряд – нить утка,горизонтальный ряд - нить основы. Клетка – перекрытиеЕсли на лицевой поверхности

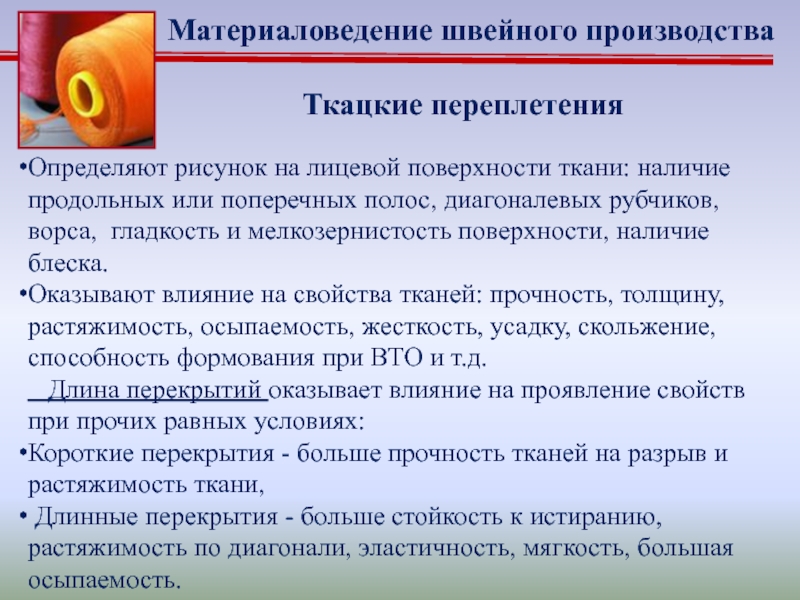

Слайд 21
Ткацкие переплетения
Определяют рисунок на лицевой поверхности ткани: наличие продольных или

поперечных полос, диагоналевых рубчиков, ворса, гладкость и мелкозернистость поверхности, наличие блеска.
Оказывают влияние на свойства тканей: прочность, толщину, растяжимость, осыпаемость, жесткость, усадку, скольжение, способность формования при ВТО и т.д.
Длина перекрытий оказывает влияние на проявление свойств при прочих равных условиях:
Короткие перекрытия - больше прочность тканей на разрыв и растяжимость ткани,
Длинные перекрытия - больше стойкость к истиранию, растяжимость по диагонали, эластичность, мягкость, большая осыпаемость.
Ткацкие переплетенияОпределяют рисунок на лицевой поверхности ткани: наличие продольных или поперечных полос, диагоналевых рубчиков, ворса, гладкость

Слайд 22Полотняное
Простые переплетения

Полотняное Простые переплетения

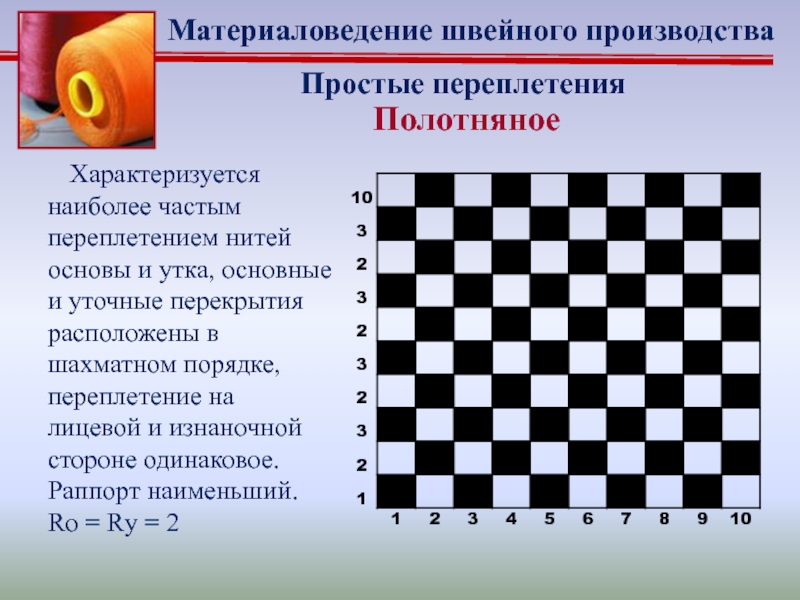

Слайд 23Полотняное
Простые переплетения
Характеризуется наиболее частым переплетением нитей основы и

утка, основные и уточные перекрытия расположены в шахматном порядке, переплетение на лицевой и изнаночной стороне одинаковое. Раппорт наименьший.
Rо = Rу = 2
Полотняное Простые переплетения  Характеризуется наиболее частым переплетением нитей основы и утка, основные и уточные перекрытия расположены

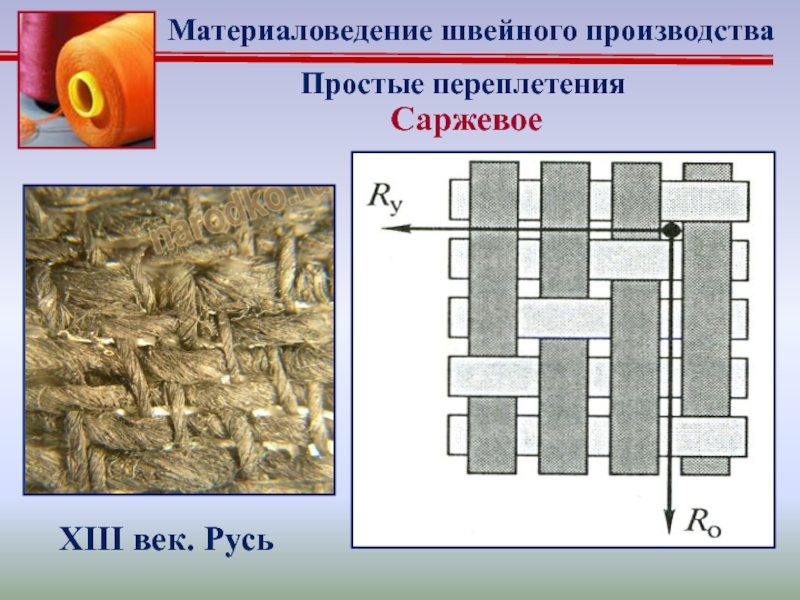

Слайд 24Саржевое
Простые переплетения
XIII век. Русь

Саржевое Простые переплетенияXIII век. Русь

Слайд 25Саржевое
Простые переплетения
Основное
Уточное

Саржевое Простые переплетенияОсновное Уточное

Слайд 26Саржевое
Простые переплетения
Основное
Уточное

Саржевое Простые переплетенияОсновное Уточное

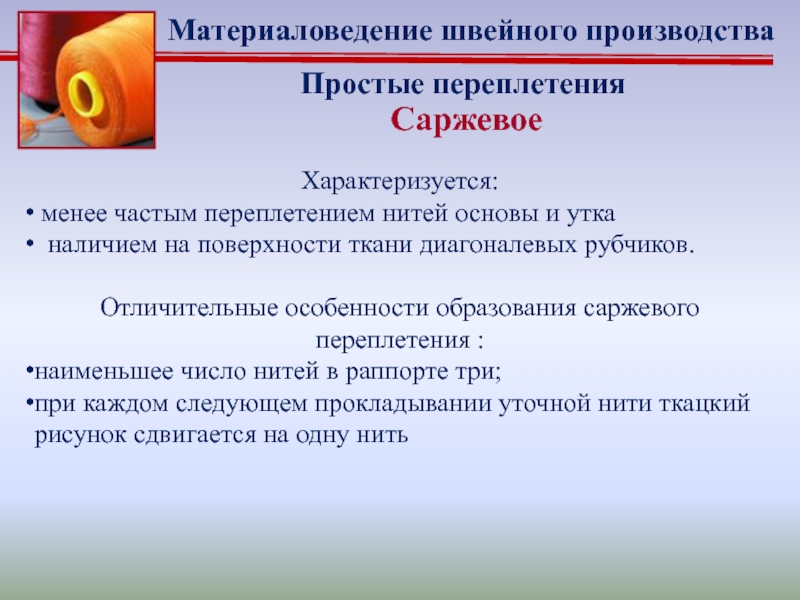

Слайд 27Саржевое
Простые переплетения
Характеризуется:
менее частым переплетением нитей основы и утка

наличием на поверхности ткани диагоналевых рубчиков.

Отличительные особенности образования саржевого переплетения :
наименьшее число нитей в раппорте три;
при каждом следующем прокладывании уточной нити ткацкий рисунок сдвигается на одну нить

Саржевое Простые переплетенияХарактеризуется: менее частым переплетением нитей основы и утка наличием на поверхности ткани диагоналевых рубчиков.Отличительные особенности

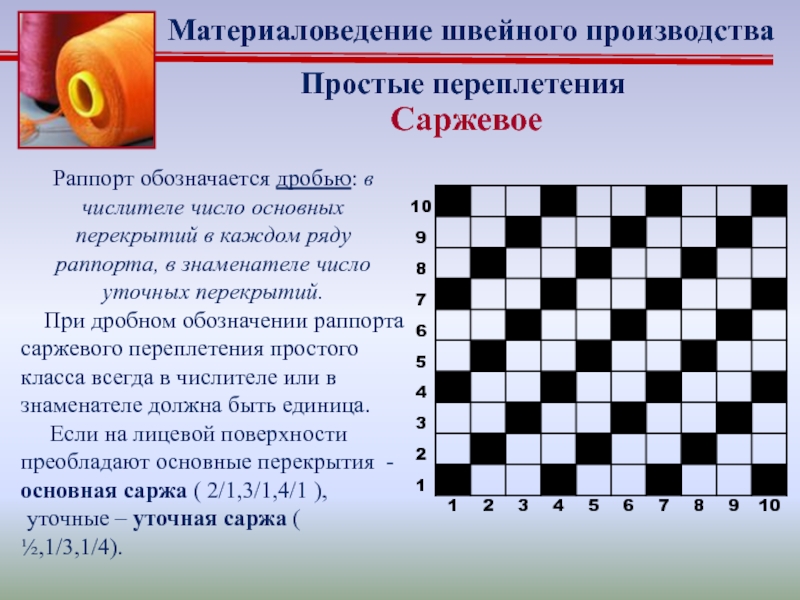

Слайд 28Саржевое
Простые переплетения
Раппорт обозначается дробью: в числителе число основных перекрытий в

каждом ряду раппорта, в знаменателе число уточных перекрытий.
При дробном обозначении раппорта саржевого переплетения простого класса всегда в числителе или в знаменателе должна быть единица.
Если на лицевой поверхности преобладают основные перекрытия -основная саржа ( 2/1,3/1,4/1 ),
уточные – уточная саржа ( ½,1/3,1/4).

Саржевое Простые переплетенияРаппорт обозначается дробью: в числителе число основных перекрытий в каждом ряду раппорта, в знаменателе число

Слайд 29Сатиновое и атласное
Простые переплетения
Сатиновое
Атласное

Сатиновое и атласное Простые переплетенияСатиновое Атласное

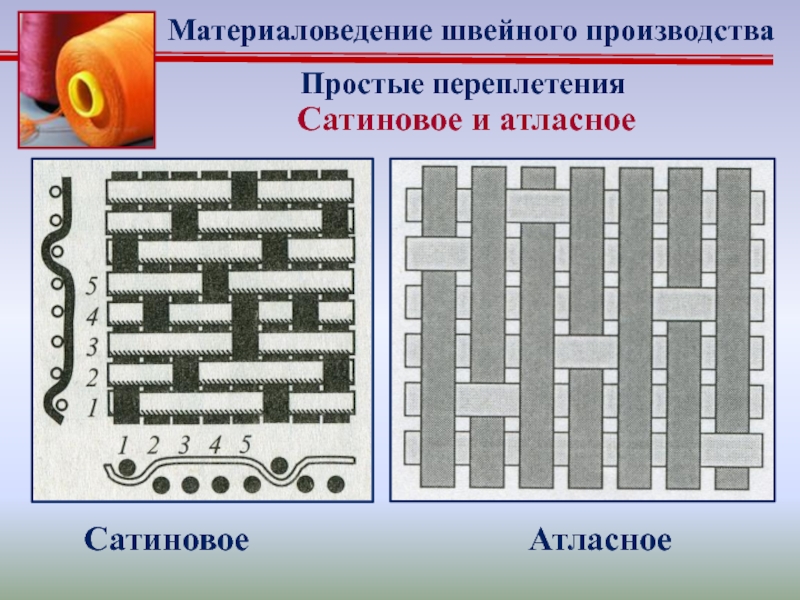

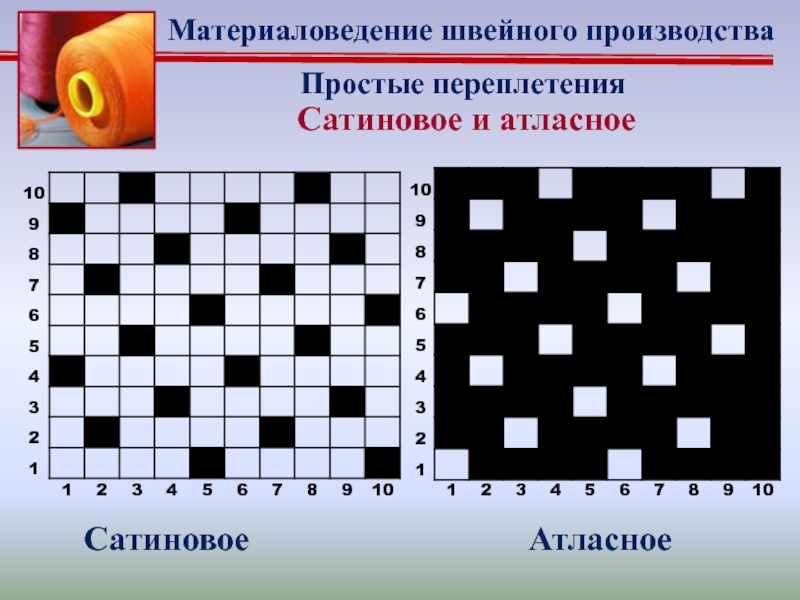

Слайд 30Сатиновое и атласное
Простые переплетения
Сатиновое
Атласное

Сатиновое и атласное Простые переплетенияСатиновое Атласное

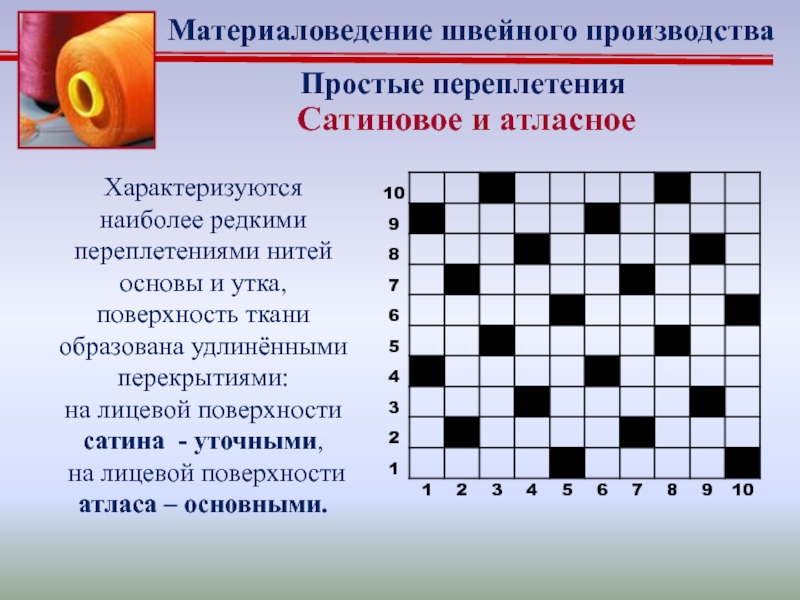

Слайд 31Сатиновое и атласное
Простые переплетения
Характеризуются наиболее редкими переплетениями нитей основы и

утка, поверхность ткани образована удлинёнными перекрытиями:
на лицевой поверхности сатина - уточными,
на лицевой поверхности атласа – основными.

Сатиновое и атласное Простые переплетенияХарактеризуются наиболее редкими переплетениями нитей основы и утка, поверхность ткани образована удлинёнными перекрытиями:

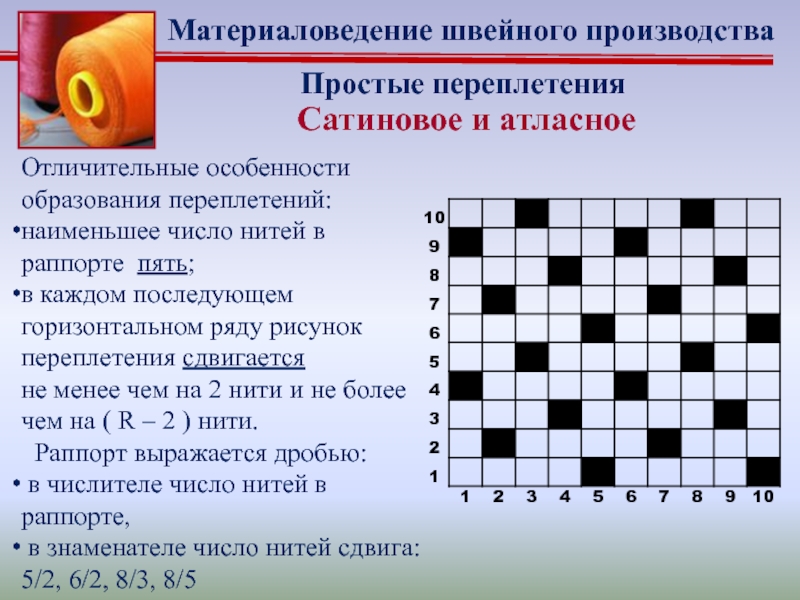

Слайд 32Сатиновое и атласное
Простые переплетения
Отличительные особенности образования переплетений:
наименьшее число нитей в

раппорте пять;
в каждом последующем горизонтальном ряду рисунок переплетения сдвигается
не менее чем на 2 нити и не более чем на ( R – 2 ) нити.
Раппорт выражается дробью:
в числителе число нитей в раппорте,
в знаменателе число нитей сдвига: 5/2, 6/2, 8/3, 8/5
Сатиновое и атласное Простые переплетенияОтличительные особенности образования переплетений:наименьшее число нитей в раппорте пять;в каждом последующем горизонтальном ряду

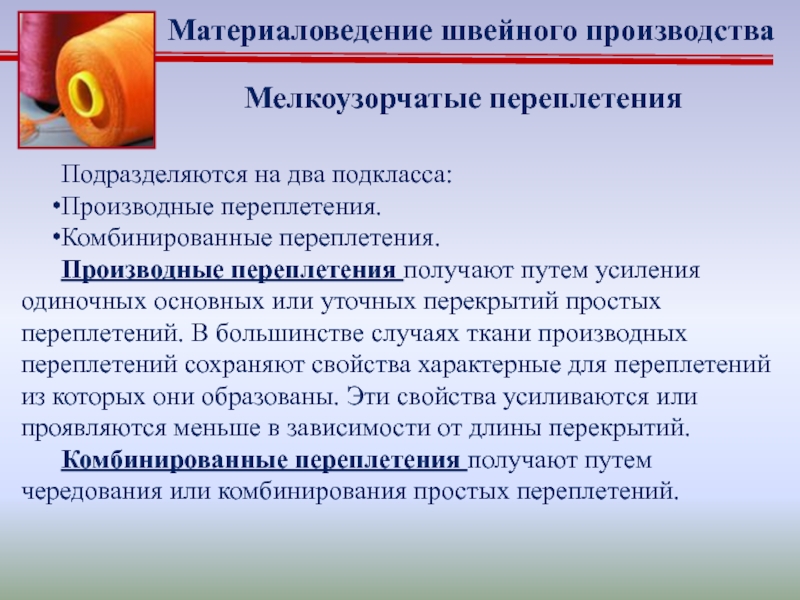

Слайд 33Мелкоузорчатые переплетения
Подразделяются на два подкласса:
Производные переплетения.
Комбинированные переплетения.
Производные переплетения получают путем усиления

одиночных основных или уточных перекрытий простых переплетений. В большинстве случаях ткани производных переплетений сохраняют свойства характерные для переплетений из которых они образованы. Эти свойства усиливаются или проявляются меньше в зависимости от длины перекрытий.
Комбинированные переплетения получают путем чередования или комбинирования простых переплетений.
Мелкоузорчатые переплетения	Подразделяются на два подкласса:Производные переплетения.Комбинированные переплетения. 	Производные переплетения получают путем усиления одиночных основных или уточных перекрытий простых

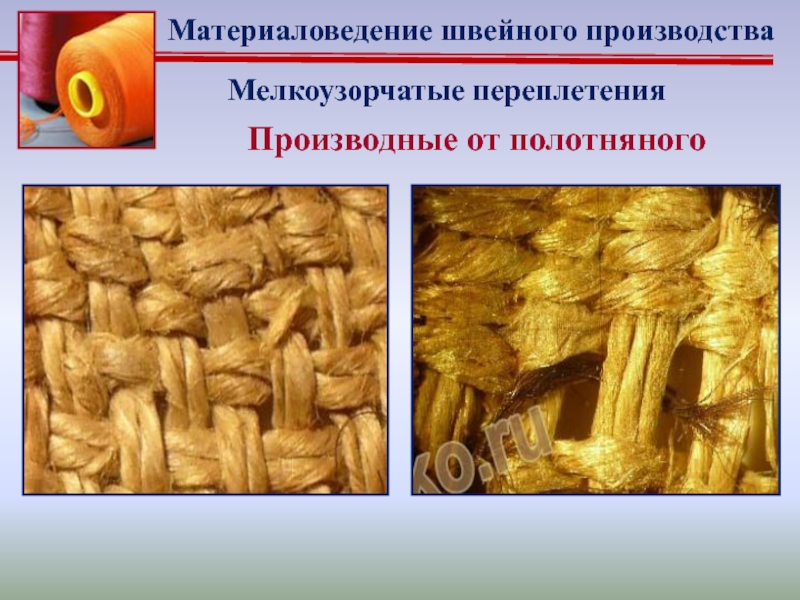

Слайд 34Производные от полотняного
Мелкоузорчатые переплетения

Производные от полотняного Мелкоузорчатые переплетения

Слайд 35Производные от полотняного
Мелкоузорчатые переплетения
Рогожка

Производные от полотняного Мелкоузорчатые переплетения Рогожка

Слайд 36Рогожка
Мелкоузорчатые переплетения
Двойное или тройное полотняное переплетение, образованное усилением перекрытий

одновременно по основе и по утку.
Rо = Rу = 4
Рогожка Мелкоузорчатые переплетения Двойное или тройное полотняное переплетение, образованное усилением перекрытий одновременно по основе и по утку.Rо

Слайд 37Производные от полотняного
Мелкоузорчатые переплетения

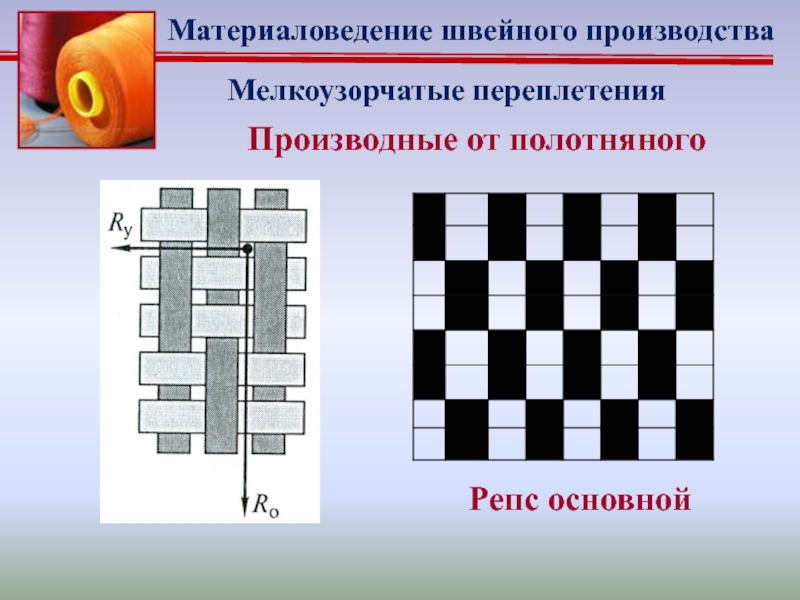

Репс основной

Производные от полотняного Мелкоузорчатые переплетения Репс основной

Слайд 38Производные от полотняного
Мелкоузорчатые переплетения
Репс основной
Репс уточный

Производные от полотняного Мелкоузорчатые переплетения Репс основной Репс уточный

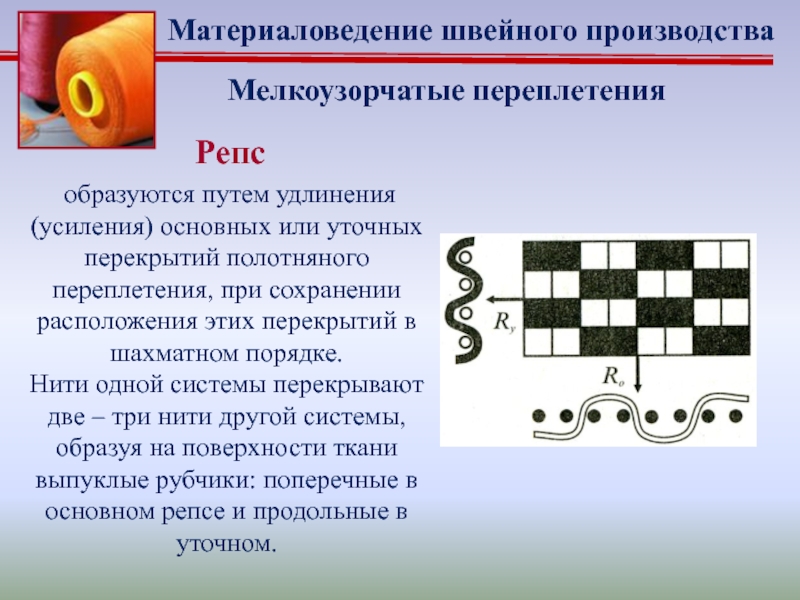

Слайд 39Репс
Мелкоузорчатые переплетения
образуются путем удлинения (усиления) основных или уточных

перекрытий полотняного переплетения, при сохранении расположения этих перекрытий в шахматном порядке.
Нити одной системы перекрывают две – три нити другой системы, образуя на поверхности ткани выпуклые рубчики: поперечные в основном репсе и продольные в уточном.
Репс Мелкоузорчатые переплетения  образуются путем удлинения (усиления) основных или уточных перекрытий полотняного переплетения, при сохранении расположения

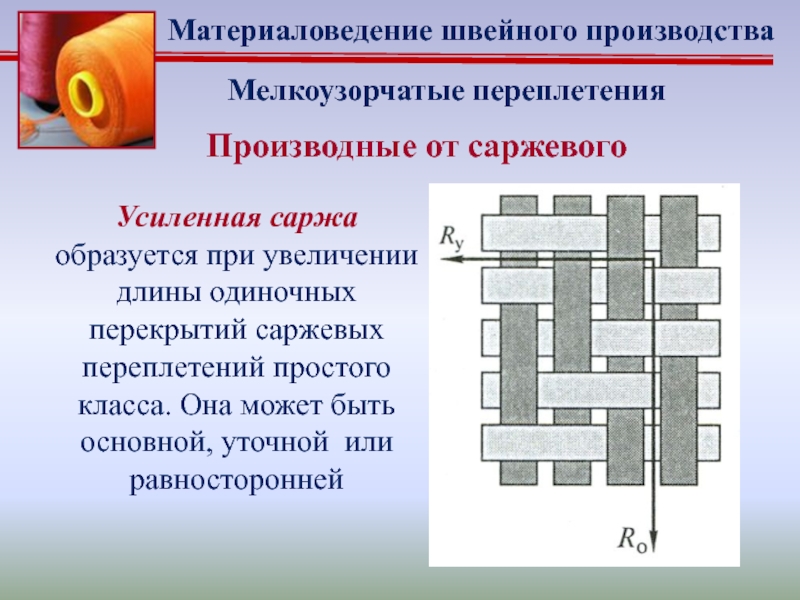

Слайд 40Производные от саржевого
Мелкоузорчатые переплетения
Усиленная саржа образуется при увеличении

длины одиночных перекрытий саржевых переплетений простого класса. Она может быть основной, уточной или равносторонней

Производные от саржевого Мелкоузорчатые переплетения Усиленная саржа  образуется при увеличении длины одиночных перекрытий саржевых переплетений простого

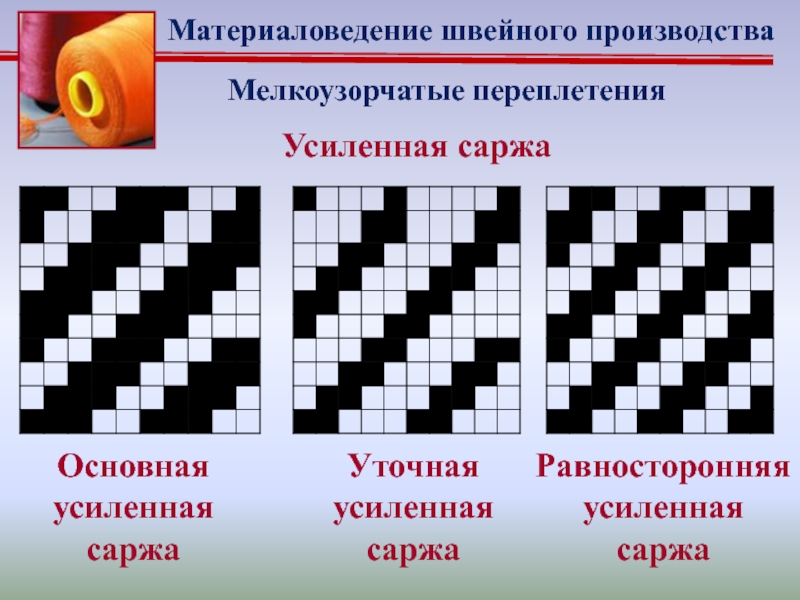

Слайд 41Усиленная саржа
Мелкоузорчатые переплетения
Уточная усиленная саржа
Равносторонняя усиленная саржа
Основная

усиленная саржа
Усиленная саржа Мелкоузорчатые переплетения Уточная усиленная саржа Равносторонняя усиленная саржа Основная усиленная саржа

Слайд 42Производные от саржевого
Мелкоузорчатые переплетения
Ломаная саржа

Производные от саржевого Мелкоузорчатые переплетения Ломаная саржа

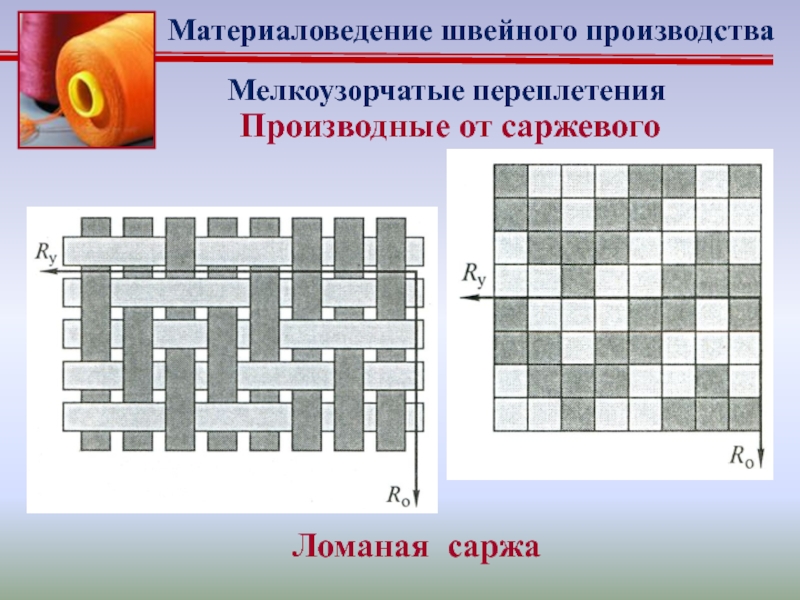

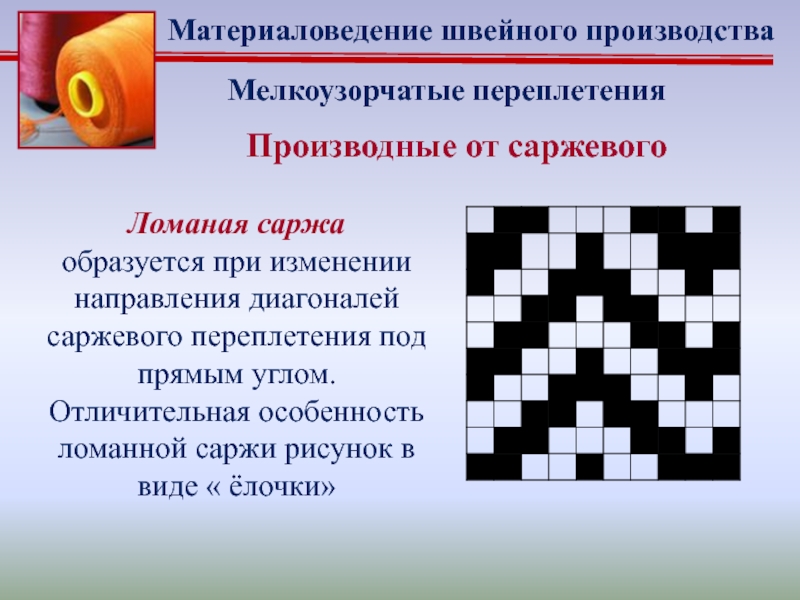

Слайд 43Производные от саржевого
Мелкоузорчатые переплетения
Ломаная саржа
образуется при изменении направления

диагоналей саржевого переплетения под прямым углом. Отличительная особенность ломанной саржи рисунок в виде « ёлочки»

Производные от саржевого Мелкоузорчатые переплетения Ломаная саржа образуется при изменении направления диагоналей саржевого переплетения под прямым углом.

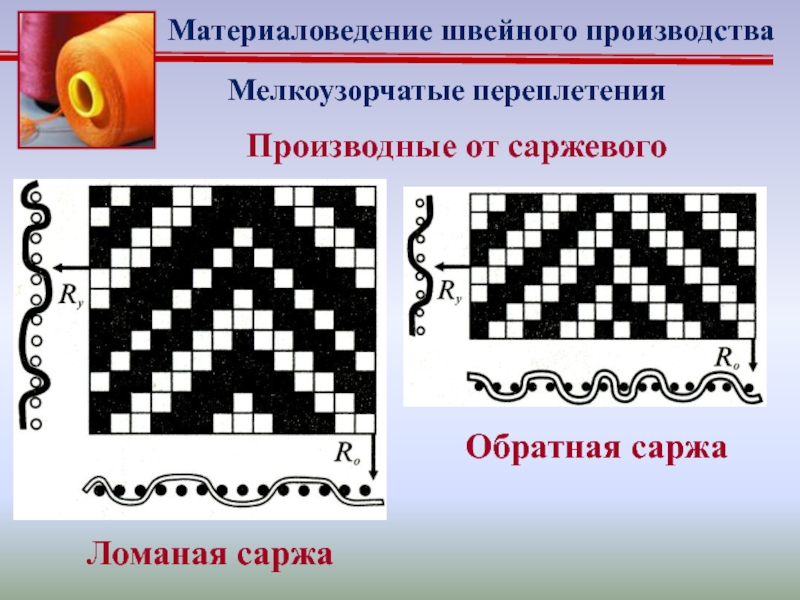

Слайд 44Производные от саржевого
Мелкоузорчатые переплетения
Обратная саржа
Ломаная саржа

Производные от саржевого Мелкоузорчатые переплетения Обратная саржаЛоманая саржа

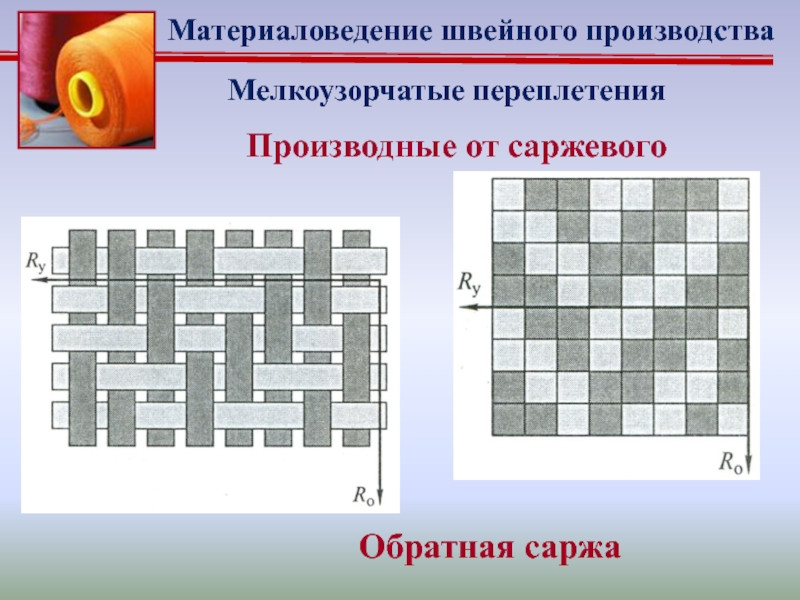

Слайд 45Производные от саржевого
Мелкоузорчатые переплетения
Обратная саржа

Производные от саржевого Мелкоузорчатые переплетения Обратная саржа

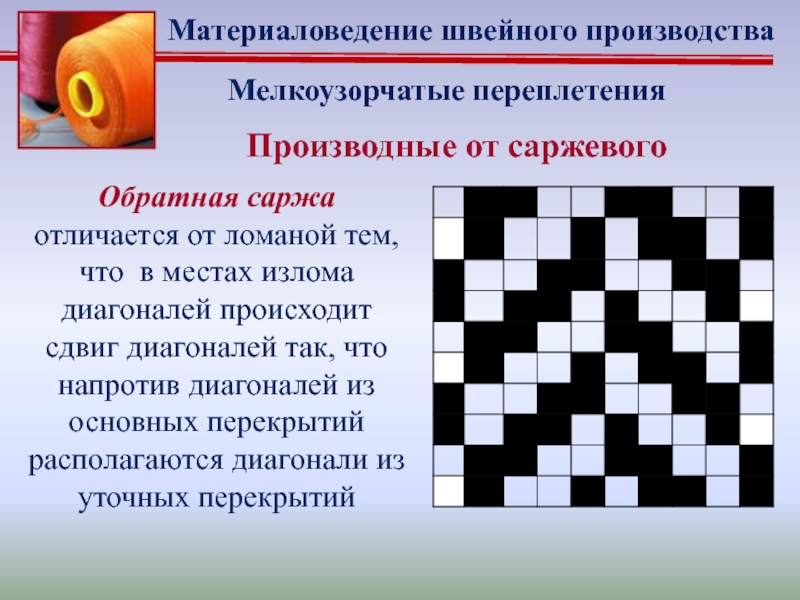

Слайд 46Производные от саржевого
Мелкоузорчатые переплетения
Обратная саржа отличается от ломаной тем,

что в местах излома диагоналей происходит сдвиг диагоналей так, что напротив диагоналей из основных перекрытий располагаются диагонали из уточных перекрытий
Производные от саржевого Мелкоузорчатые переплетения Обратная саржа отличается от ломаной тем, что в местах излома диагоналей происходит

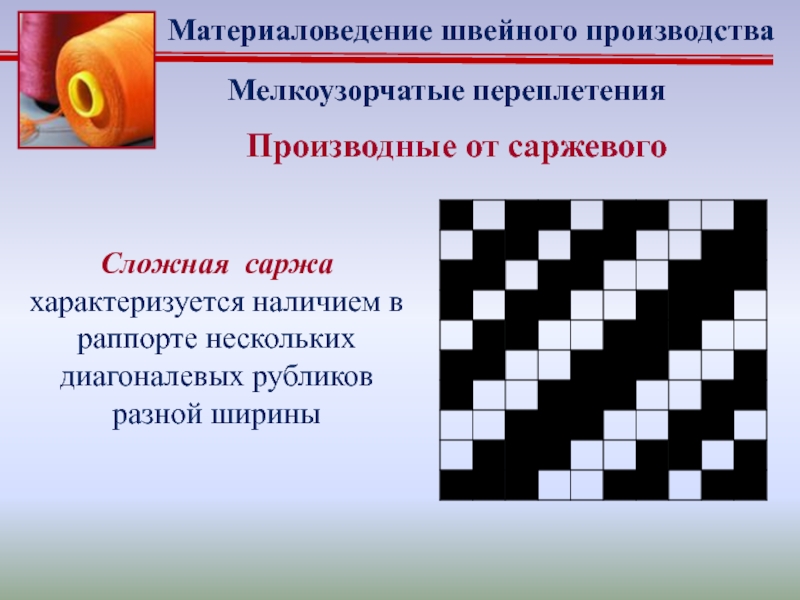

Слайд 47Производные от саржевого
Мелкоузорчатые переплетения
Сложная саржа
характеризуется наличием в раппорте нескольких

диагоналевых рубликов разной ширины
Производные от саржевого Мелкоузорчатые переплетения Сложная саржахарактеризуется наличием в раппорте нескольких диагоналевых рубликов разной ширины

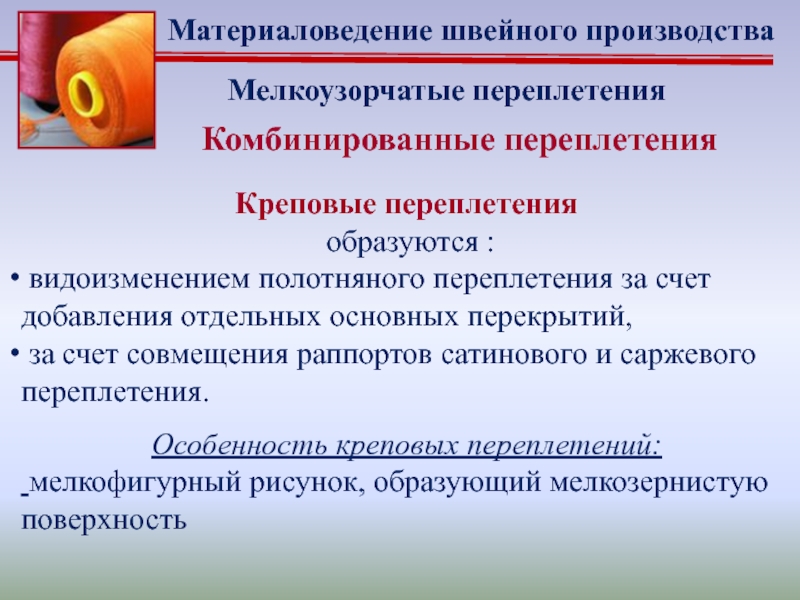

Слайд 48Комбинированные переплетения
Мелкоузорчатые переплетения
Креповые переплетения
образуются :
видоизменением полотняного переплетения

за счет добавления отдельных основных перекрытий,
за счет совмещения раппортов сатинового и саржевого переплетения.

Особенность креповых переплетений:
мелкофигурный рисунок, образующий мелкозернистую поверхность
Комбинированные переплетения Мелкоузорчатые переплетения Креповые переплетения образуются : видоизменением полотняного переплетения за счет добавления отдельных основных перекрытий,

Слайд 49Мелкоузорчатые переплетения
Креповое переплетение
Сатиновое
Сложная саржа

Мелкоузорчатые переплетения Креповое переплетениеСатиновоеСложная саржа

Слайд 50Комбинированные переплетения
Мелкоузорчатые переплетения
Вафельное

Комбинированные переплетения Мелкоузорчатые переплетения Вафельное

Слайд 51Комбинированные переплетения
Мелкоузорчатые переплетения

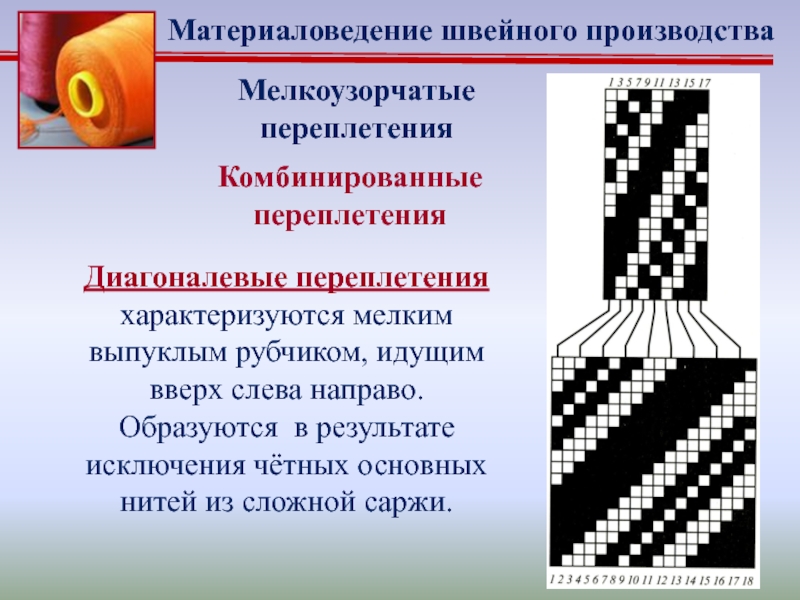

Диагоналевые переплетения характеризуются мелким выпуклым рубчиком, идущим

вверх слева направо.
Образуются в результате исключения чётных основных нитей из сложной саржи.
Комбинированные переплетения Мелкоузорчатые переплетения Диагоналевые переплетения характеризуются мелким выпуклым рубчиком, идущим вверх слева направо.Образуются в результате исключения

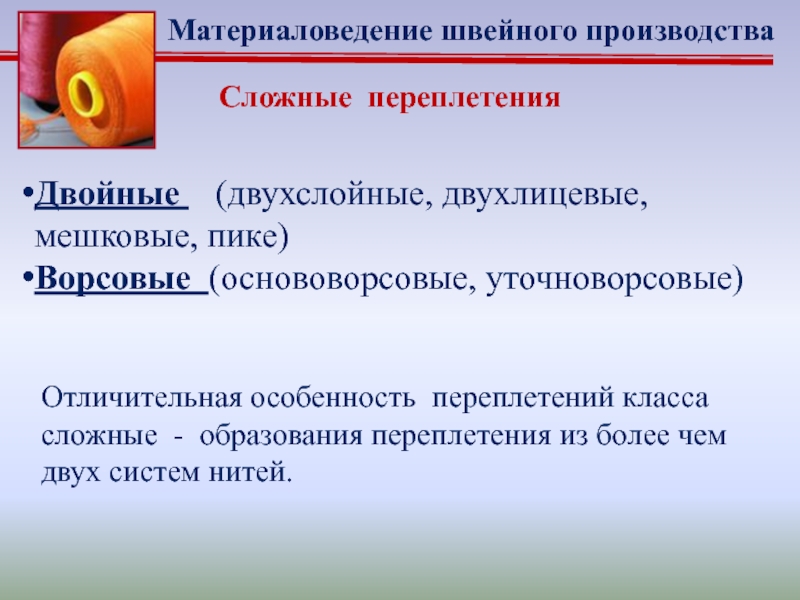

Слайд 52Двойные (двухслойные, двухлицевые, мешковые, пике)
Ворсовые (основоворсовые, уточноворсовые)
Сложные переплетения
Отличительная особенность

переплетений класса сложные - образования переплетения из более чем двух систем нитей.
Двойные  (двухслойные, двухлицевые, мешковые, пике)Ворсовые (основоворсовые, уточноворсовые)Сложные переплетения Отличительная особенность переплетений класса сложные - образования переплетения

Слайд 53Уточноворсовое переплетение
Сложные переплетения

Уточноворсовое переплетениеСложные переплетения

Слайд 54Основоворсовое переплетение
Сложные переплетения

Основоворсовое переплетениеСложные переплетения

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.


Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
