Презентация, доклад к уроку Соединение столярных изделий для 5 класса
Содержание
- 1. Презентация к уроку Соединение столярных изделий для 5 класса
- 2. Вокруг нас существует невообразимое множество изделий, выполненное руками человека.
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. И все они состоят из деталей, которые
- 7. Тема урока «Соединение столярных изделий»Цель урока :
- 8. Гвозди а) строительный с плоской головкой;б) строительный с конической головкой;в) декоративный;г) обойный;д) тарный;е) кровельный;1-острие; 2-стержень;3-головка; 4-насечка.
- 9. Инструменты для забивания и вытаскивания гвоздейА) Молоток:
- 10. При работе с молотком:1.Молоток надо брать так,

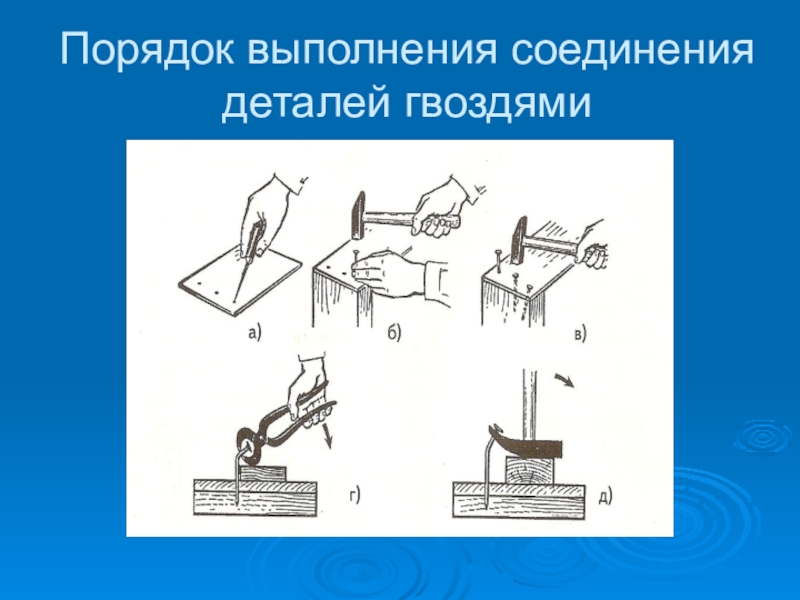

- 11. Порядок выполнения соединения деталей гвоздями
- 12. Соединение деталей шурупамиШуруп – это крепежная деталь,
- 13. Порядок соединения деталей шурупами Отвертка должна точно
- 14. Клеевые соединения Клеем называют вязкое вещество, образующее
- 15. Склеивание в струбцине:1,2 – склеиваемые детали;3-клей; 4-штанга
- 16. Практическая работа «Изготовление подставки под горячее»
- 17. 1. Положите перед собой лист бумаги с очерченным кругом.

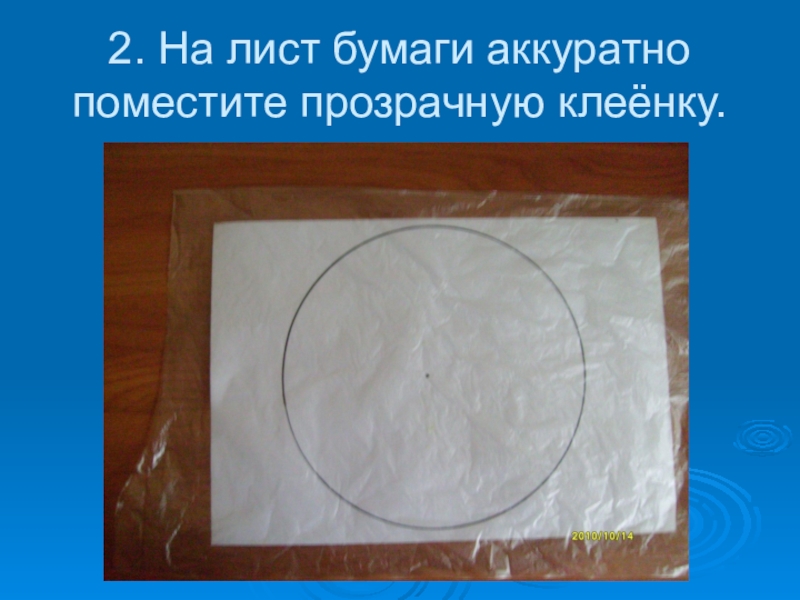

- 18. 2. На лист бумаги аккуратно поместите прозрачную клеёнку.
- 19. 3. В центр круга выкладываем деревянную заготовку наибольшего диаметра

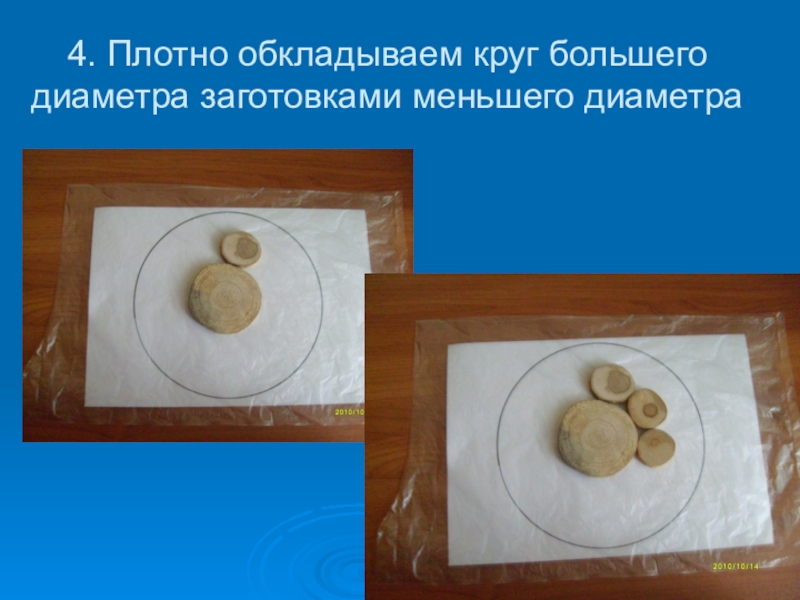

- 20. 4. Плотно обкладываем круг большего диаметра заготовками меньшего диаметра
- 21. 5. Заготовки очень плотно должны обрамлять круг
- 22. 6. Места соединения помечаем карандашом.
- 23. 7. Места контактирования 2-х заготовок, отмеченные карандашом, с ребра промазываем клеем.
- 24. 8. Склеиваемые поверхности придерживаем вместе 5-10сек.
- 25. 9. Готовое изделие оставляем примерно на 8часов до полного высыхания соединенных поверхностей.
- 26. Изделие готово!
Вокруг нас существует невообразимое множество изделий, выполненное руками человека.
Слайд 6И все они состоят из деталей, которые соединяются друг с другом.
А вот при помощи чего они соединяются – мы с вами сегодня и узнаем.
Слайд 7Тема урока «Соединение столярных изделий»
Цель урока : Ознакомиться со способами соединения
деталей изделий из древесины
План урока:
Соединение столярных изделий гвоздями.
Соединение деталей шурупами.
Склеивание деревянных изделий.
План урока:
Соединение столярных изделий гвоздями.
Соединение деталей шурупами.
Склеивание деревянных изделий.
Слайд 8Гвозди
а) строительный с плоской головкой;
б) строительный с конической головкой;
в) декоративный;
г)
обойный;
д) тарный;
е) кровельный;
1-острие; 2-стержень;
3-головка; 4-насечка.
д) тарный;
е) кровельный;
1-острие; 2-стержень;
3-головка; 4-насечка.
Слайд 9Инструменты для забивания и вытаскивания гвоздей
А) Молоток: 1-носок; 2-головка; 3-ручка; 4-прорезь
для выдергивания гвоздей; 5-боек.
Б) Клещи: 1-губки; 2-ось; 3-ручки.
Б) Клещи: 1-губки; 2-ось; 3-ручки.

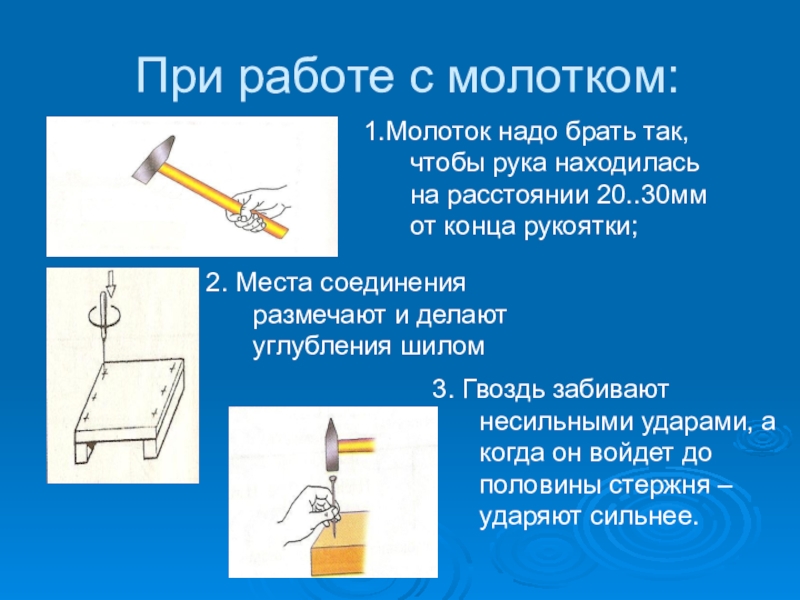

Слайд 10При работе с молотком:
1.Молоток надо брать так, чтобы рука находилась на
расстоянии 20..30мм от конца рукоятки;
2. Места соединения размечают и делают углубления шилом
3. Гвоздь забивают несильными ударами, а когда он войдет до половины стержня – ударяют сильнее.

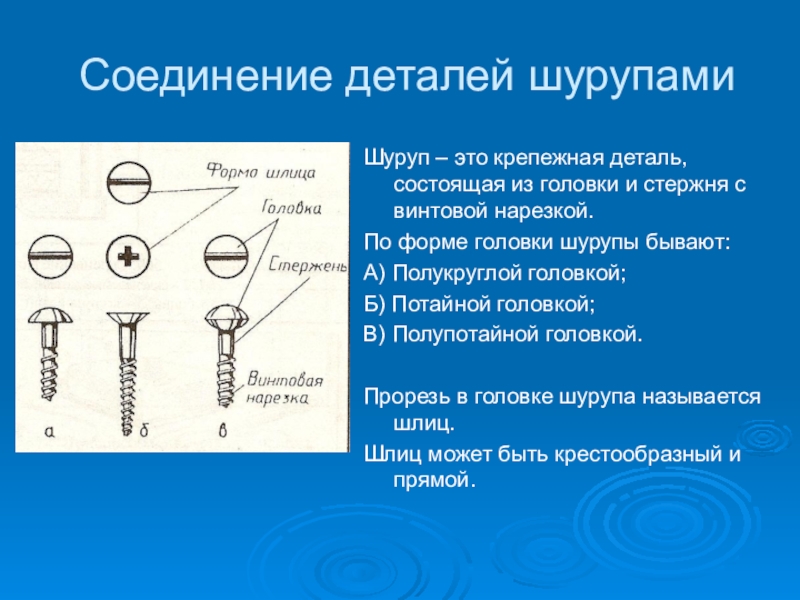

Слайд 12Соединение деталей шурупами
Шуруп – это крепежная деталь, состоящая из головки и
стержня с винтовой нарезкой.
По форме головки шурупы бывают:
А) Полукруглой головкой;
Б) Потайной головкой;
В) Полупотайной головкой.
Прорезь в головке шурупа называется шлиц.
Шлиц может быть крестообразный и прямой.
По форме головки шурупы бывают:
А) Полукруглой головкой;
Б) Потайной головкой;
В) Полупотайной головкой.
Прорезь в головке шурупа называется шлиц.
Шлиц может быть крестообразный и прямой.
Слайд 13Порядок соединения деталей шурупами
Отвертка должна точно подходить к шлицу шурупа;
2.
Держать отвертку следует двумя руками : левая рука направляет ее, а правая вращает по часовой стрелке
Слайд 14Клеевые соединения
Клеем называют вязкое вещество, образующее с поверхностью склеиваемого материала
затвердевшую пленку.
Клеи бывают
Природные Синтетические
казеиновый клей; ПВА, «БФ».
столярный клей.
Клеи бывают
Природные Синтетические
казеиновый клей; ПВА, «БФ».
столярный клей.
Слайд 15Склеивание в струбцине:
1,2 – склеиваемые детали;
3-клей; 4-штанга струбцины;
5-зажимной винт;
6- рукоятка зажима.
В
школьных мастерских столярный клей варят в специальной клееварке.
Во время работы нельзя прикасаться к горячей клееварке!.
В готовом виде клей стекает с палочки, которой его размешивают, без сгустков
Во время работы нельзя прикасаться к горячей клееварке!.
В готовом виде клей стекает с палочки, которой его размешивают, без сгустков
Слайд 16Практическая работа
«Изготовление подставки под горячее»
Цель работы: Изготовить подставку под
горячее, используя знания о клеевых соединениях.
Правила техники безопасности:
Подготовить рабочее место к склеиванию деталей изготавливаемого вами изделия (убрать со стола все лишнее).
Получить задание у учителя.
При нанесении клея на склеиваемые поверхности не переворачивайте тубу с клеем. Наносите клей равномерно и дайте ему подсохнуть 2-3минуты, затем соедините детали и слегка сожмите их руками.
На следующем уроке убедитесь в правильности склеивания и зачистите поверхности от клея.
Необходимо избегать попадания клея на кожу. Для этого необходимо работать в перчатках.
Нельзя работать клеем вблизи раскаленных предметов.
Склеивать детали необходимо только на подкладном материале.
После окончания работы тщательно вымыть руки с мылом, проветрить помещение в мастерской.
Правила техники безопасности:
Подготовить рабочее место к склеиванию деталей изготавливаемого вами изделия (убрать со стола все лишнее).
Получить задание у учителя.
При нанесении клея на склеиваемые поверхности не переворачивайте тубу с клеем. Наносите клей равномерно и дайте ему подсохнуть 2-3минуты, затем соедините детали и слегка сожмите их руками.
На следующем уроке убедитесь в правильности склеивания и зачистите поверхности от клея.
Необходимо избегать попадания клея на кожу. Для этого необходимо работать в перчатках.
Нельзя работать клеем вблизи раскаленных предметов.
Склеивать детали необходимо только на подкладном материале.
После окончания работы тщательно вымыть руки с мылом, проветрить помещение в мастерской.
Слайд 259. Готовое изделие оставляем примерно на 8часов до полного высыхания соединенных
поверхностей.
