Презентация, доклад к уроку по теме: Контрольно - измерительный инструмент для штукатурных работ

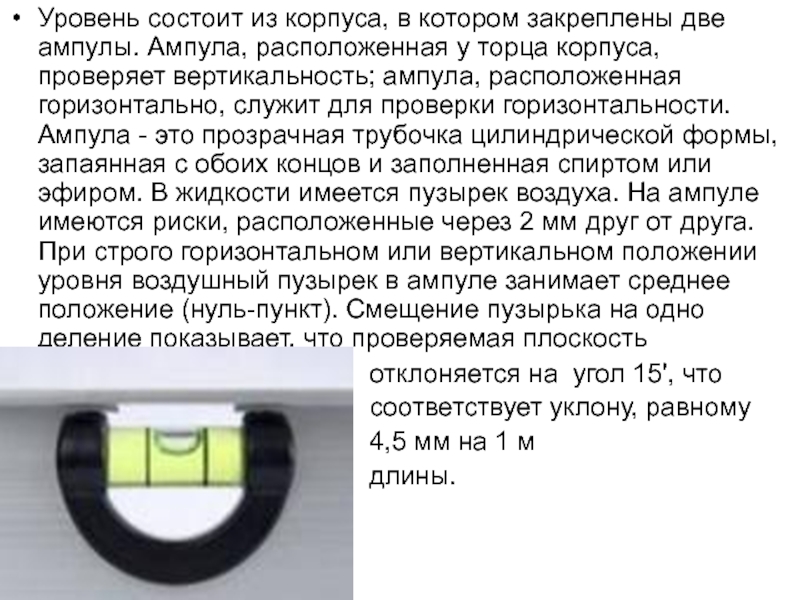

у торца корпуса, проверяет вертикальность; ампула, расположенная горизонтально, служит для проверки горизонтальности. Ампула - это прозрачная трубочка цилиндрической формы, запаянная с обоих концов и заполненная спиртом или эфиром. В жидкости имеется пузырек воздуха. На ампуле имеются риски, расположенные через 2 мм друг от друга. При строго горизонтальном или вертикальном положении уровня воздушный пузырек в ампуле занимает среднее положение (нуль-пункт). Смещение пузырька на одно деление показывает, что проверяемая плоскость
отклоняется на угол 15', что
соответствует уклону, равному
4,5 мм на 1 м
длины.

показания, поэтому правильность показаний уровня необходимо периодически проверять. Для этого его прикладывают к плоской горизонтальной поверхности так, чтобы пузырек находился в нуль-пункте. По нижнему контуру уровня проводят черту карандашом, затем его переворачивают на 180° и устанавливают на отмеченный контур. Если пузырек воздуха также находится в середине ампулы, без отклонений, то уровень правильный.

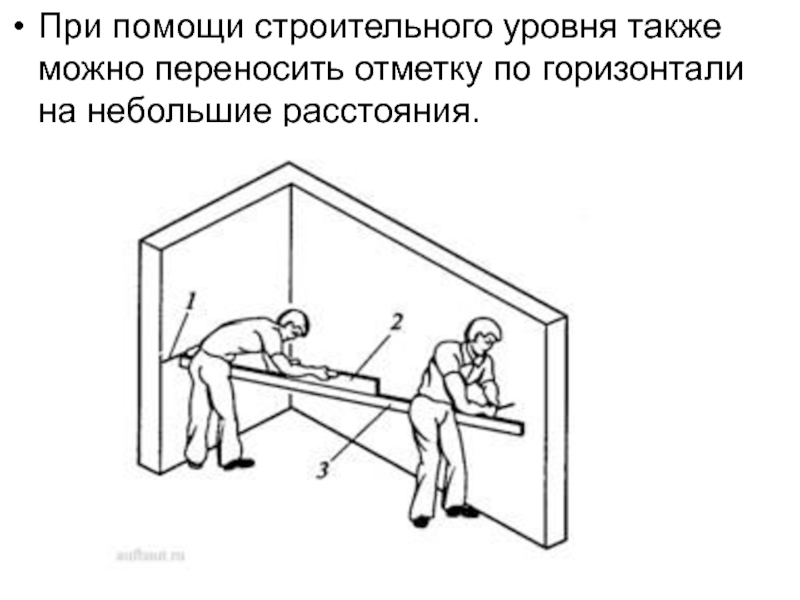

небольшие расстояния.

металлическими поверхностями.

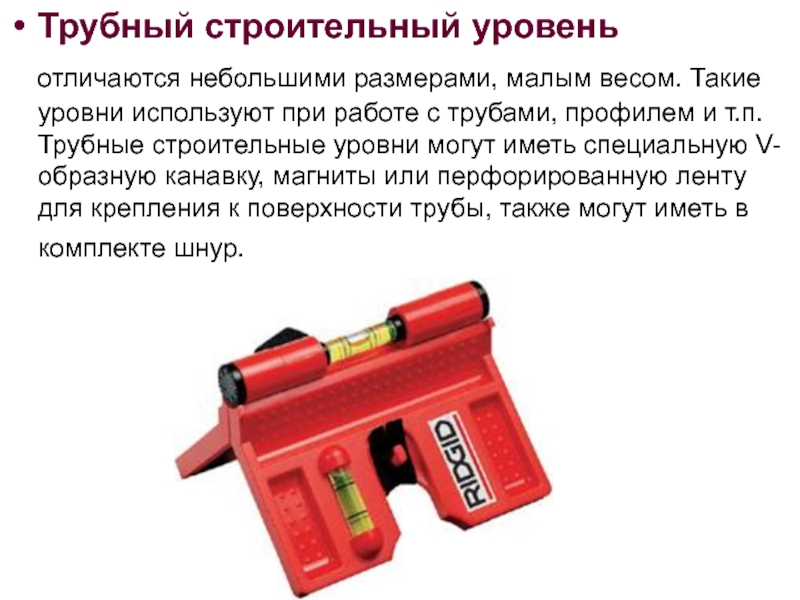

используют при работе с трубами, профилем и т.п. Трубные строительные уровни могут иметь специальную V-образную канавку, магниты или перфорированную ленту для крепления к поверхности трубы, также могут иметь в комплекте шнур.

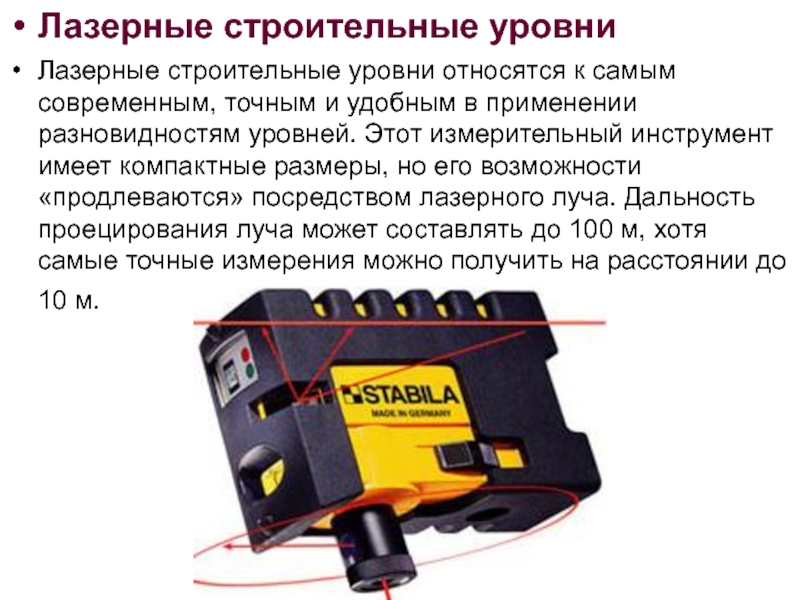

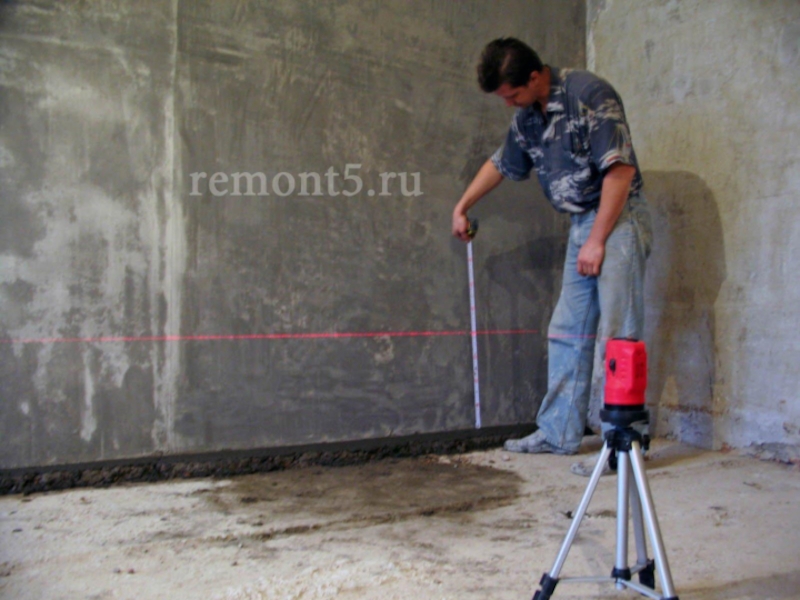

и удобным в применении разновидностям уровней. Этот измерительный инструмент имеет компактные размеры, но его возможности «продлеваются» посредством лазерного луча. Дальность проецирования луча может составлять до 100 м, хотя самые точные измерения можно получить на расстоянии до 10 м.

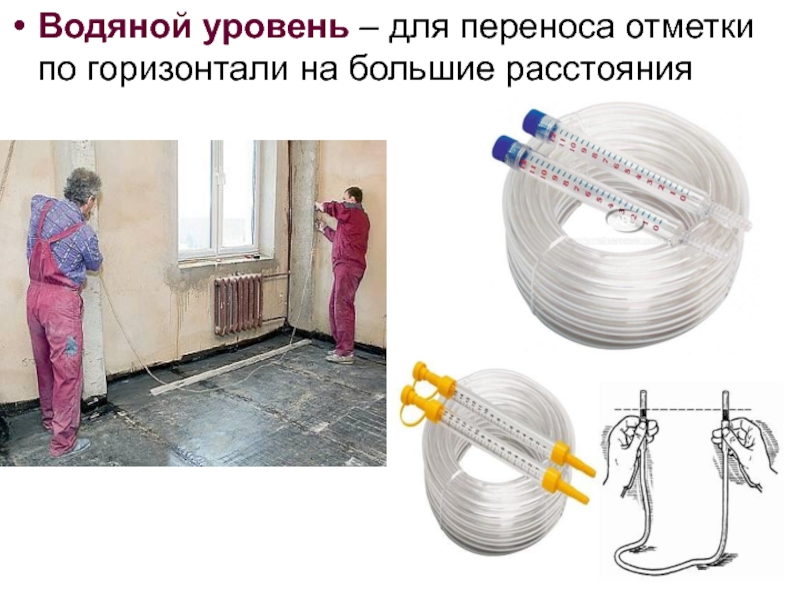

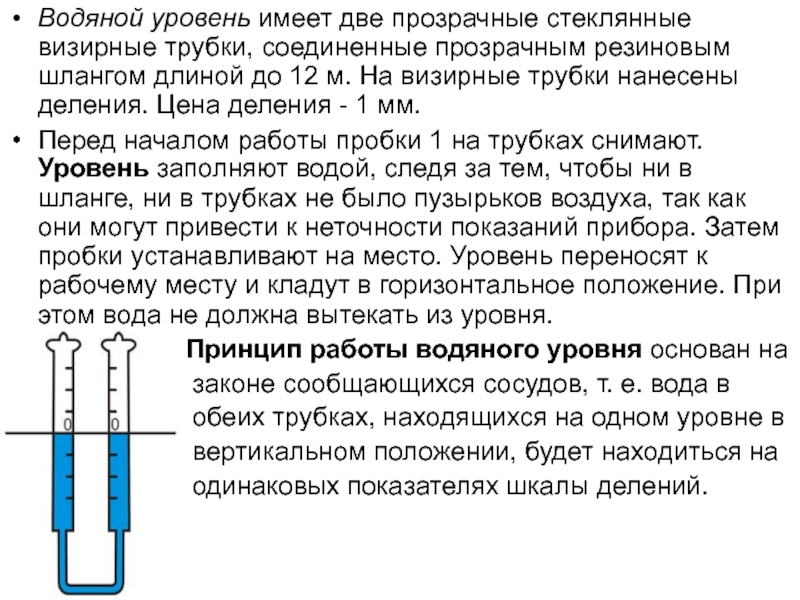

шлангом длиной до 12 м. На визирные трубки нанесены деления. Цена деления - 1 мм.
Перед началом работы пробки 1 на трубках снимают. Уровень заполняют водой, следя за тем, чтобы ни в шланге, ни в трубках не было пузырьков воздуха, так как они могут привести к неточности показаний прибора. Затем пробки устанавливают на место. Уровень переносят к рабочему месту и кладут в горизонтальное положение. При этом вода не должна вытекать из уровня.
Принцип работы водяного уровня основан на
законе сообщающихся сосудов, т. е. вода в
обеих трубках, находящихся на одном уровне в
вертикальном положении, будет находиться на
одинаковых показателях шкалы делений.

а второй подносит вторую трубку (Б) к месту предполагаемого переноса отметки. Пробки с трубок снимают, иначе вода в уровне не будет двигаться. Уровень воды в трубке А совмещают с требуемой отметкой. Вода в спокойном состоянии в трубке Б покажет уровень переносимой отметки. Второй рабочий отмечает его на поверхности карандашом. Погрешность работы водяного уровня составляет ±1 мм.
