Презентация, доклад к уроку: Нарезание внутренней треугольной резьбы с выходом резца в канавку
Содержание
- 1. Презентация к уроку: Нарезание внутренней треугольной резьбы с выходом резца в канавку
- 2. Цель урока:Формирование умений: Правильности выборов режимов резания
- 3. Повторение пройденного материала
- 4. 1. В чем заключается особенность конструкции резьбового резца?
- 5. Изготовленной из сталиИзготовленной из чугунаАВ2. Укажите, в какой заготовке отверстие под резьбу должно быть больше:
- 6. 3. Расшифруйте обозначения:М30-6НМ24х1,5-6G

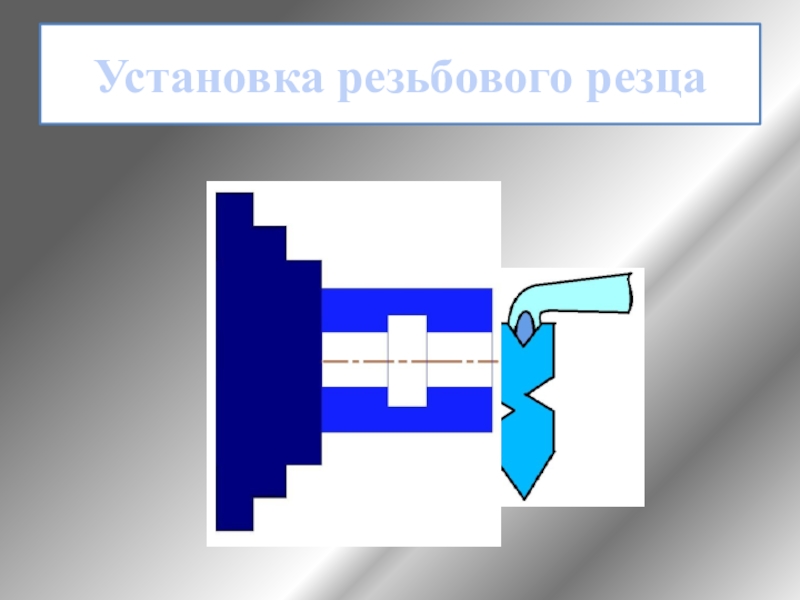

- 7. Установка резьбового резца
- 8. Диаметры растачиваемых отверстий под нарезания резцов
- 9. Скорости резания при нарезании резьб быстрорежущими резцами
- 10. Смазочно-охлаждающие жидкости используемые при нарезании резьб

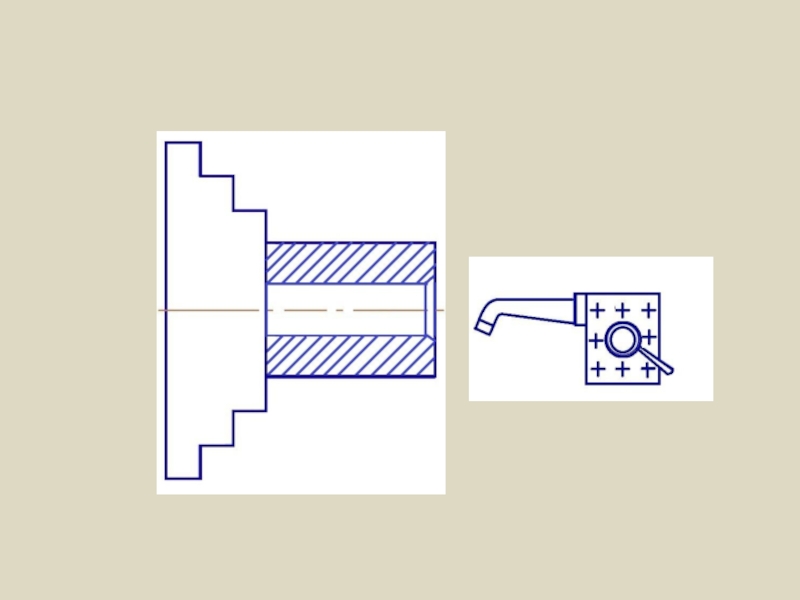

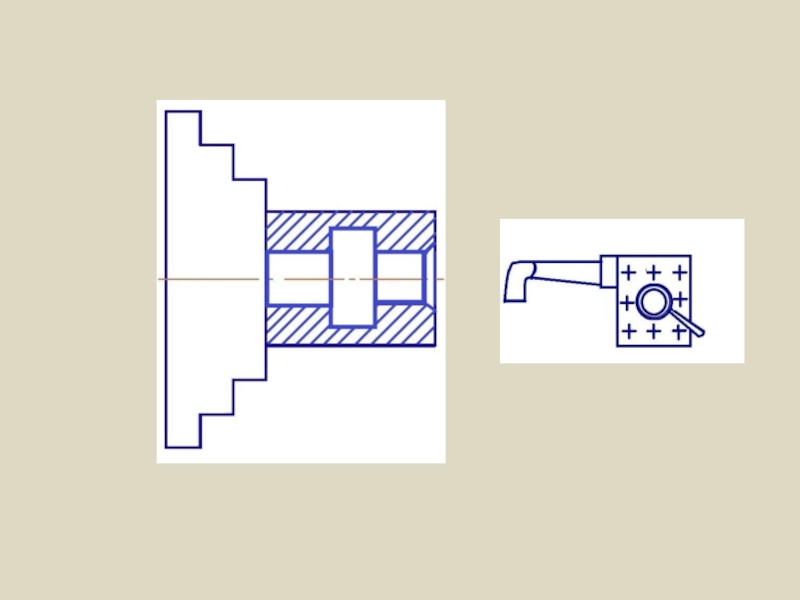

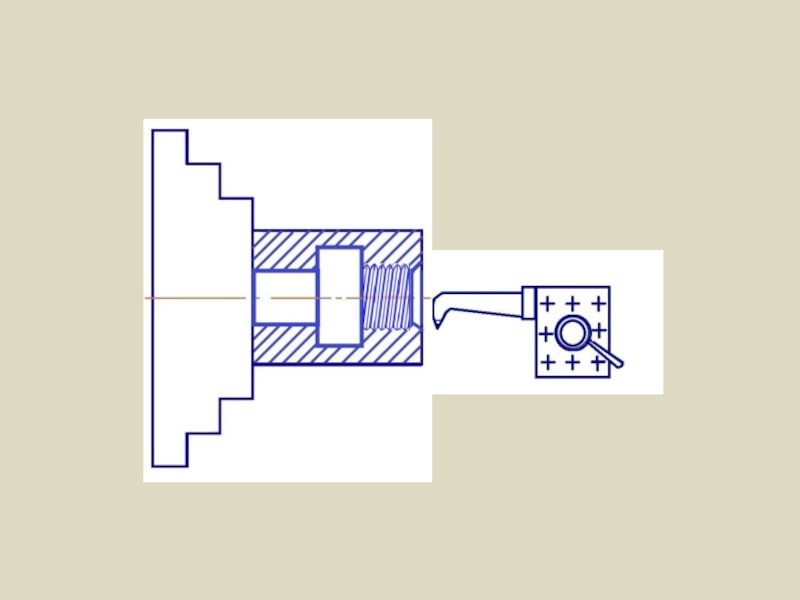

- 11. Последовательность изготовления детали «Гайка»
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15

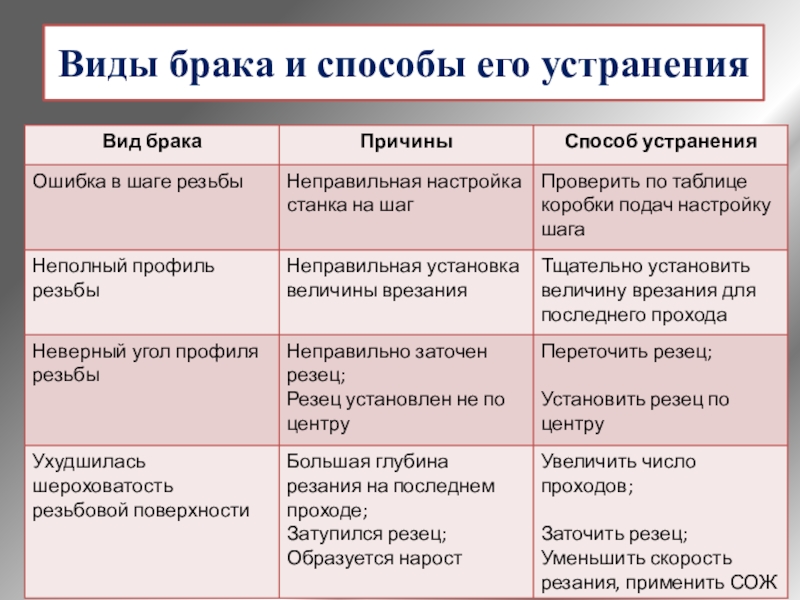

- 16. Виды брака и способы его устранения
- 17. Требования к безопасности труда при нарезании резьбы
- 18. Успехов в работе!
- 19. Ответ не правильныйВернуться к вопросу
- 20. Правильный вариант ответаВопрос №3
Цель урока:Формирование умений: Правильности выборов режимов резания и СОЖ;Нарезать внутреннюю треугольную резьбу с выходом резца в канавку;Осуществлять контроль резьбы.
Слайд 2Цель урока:
Формирование умений:
Правильности выборов режимов резания и СОЖ;
Нарезать внутреннюю треугольную
резьбу с выходом резца в канавку;
Осуществлять контроль резьбы.
Осуществлять контроль резьбы.
Слайд 5Изготовленной из стали
Изготовленной из чугуна
А
В
2. Укажите, в какой заготовке отверстие под
резьбу должно быть больше:

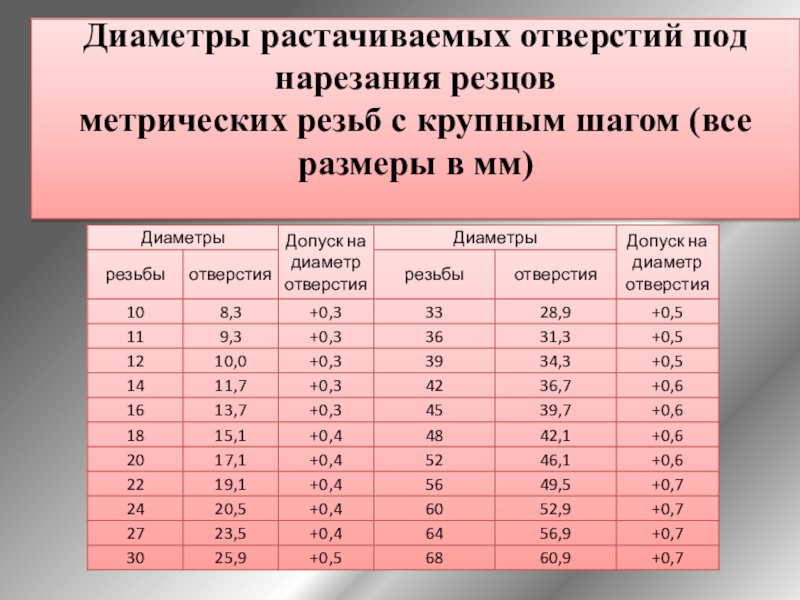

Слайд 8Диаметры растачиваемых отверстий под нарезания резцов метрических резьб с крупным шагом
(все размеры в мм)

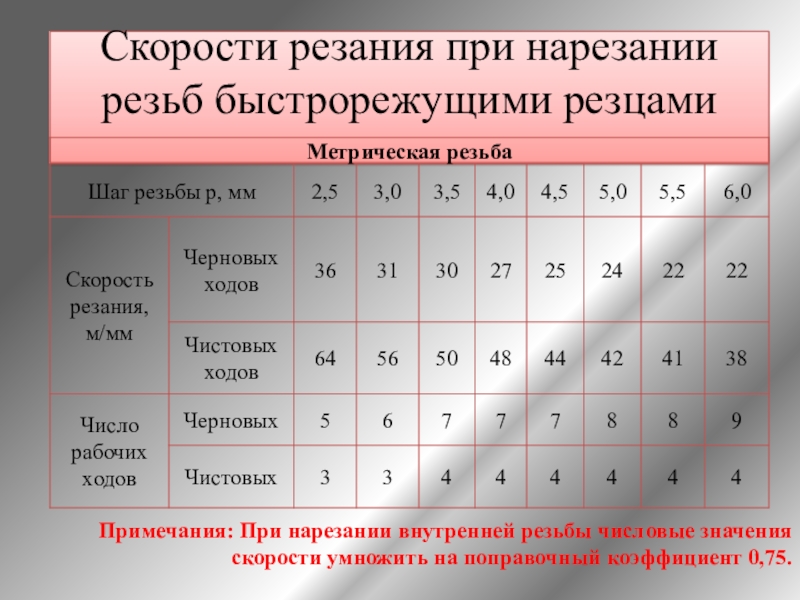

Слайд 9Скорости резания при нарезании резьб быстрорежущими резцами
Примечания: При нарезании внутренней резьбы
числовые значения скорости умножить на поправочный коэффициент 0,75.
Слайд 17Требования к безопасности труда при нарезании резьбы резцом
Надежно закреплять обрабатываемую деталь
и режущий инструмент;
Во время работы не оставлять станок без надзора;
Не дотрагиваться до нарезаемой резьбы руками в процессе обработки при вращающейся заготовке;
Не удалять стружку во время работы станка руками;
Не измерять и не контролировать качество нарезаемой резьбы на ходу станка;
Не обтирать нарезаемую резьбу ветошью в процессе обработки.
Во время работы не оставлять станок без надзора;
Не дотрагиваться до нарезаемой резьбы руками в процессе обработки при вращающейся заготовке;
Не удалять стружку во время работы станка руками;
Не измерять и не контролировать качество нарезаемой резьбы на ходу станка;
Не обтирать нарезаемую резьбу ветошью в процессе обработки.
