Презентация, доклад к уроку черчения 8класс
Содержание
- 1. Презентация к уроку черчения 8класс
- 2. Проецирование объектов
- 3. Проецирование – это процесс построения проекции предмета на плоскости
- 4. А НаТочки, взятые на предмете, обозначают прописными

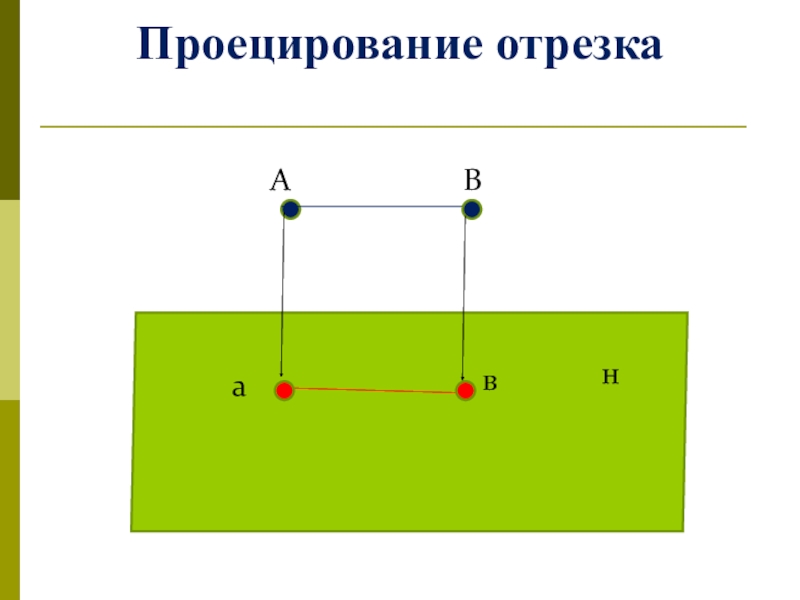

- 5. Проецирование отрезкаABавн

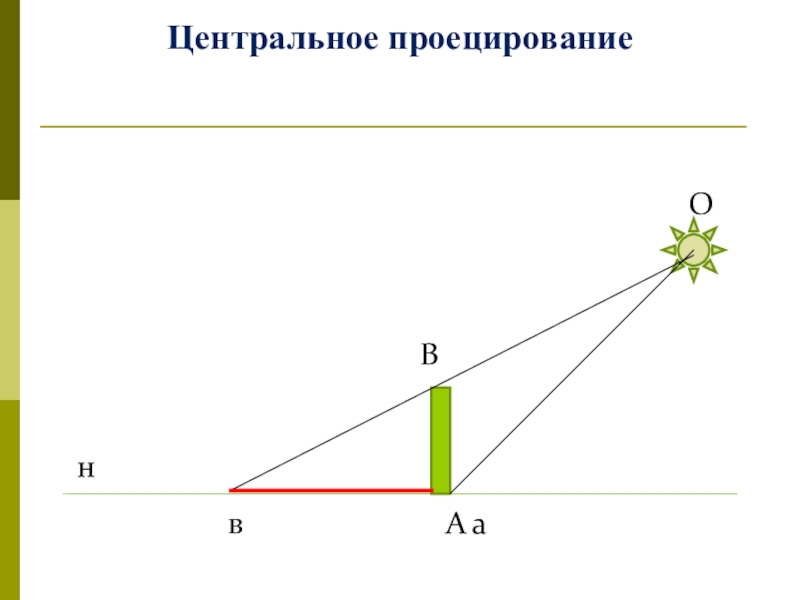

- 6. Центральное проецированиеОВА а вн
- 7. 0H A B C abcЕсли проецирующие лучи,
- 8. H AaB C bcЕсли при проецировании все
- 9. H AaB C bcЕсли при параллельном проецировании
- 10. Если проецирующие лучи параллельны друг другу, то проецирование называется ПАРАЛЛЕЛЬНЫМ.косоугольноепрямоугольное
- 11. Занимательное черчение «Разгадай ребус»
Проецирование объектов
Слайд 4
А
Н
а
Точки, взятые на предмете, обозначают прописными (главными) буквами, а их
проекции – строчными
Чтобы построить проекцию какой-либо фигуры на плоскости, необходимо через точки этой фигуры провести воображаемые проецирующие лучи до пересечения их с плоскостью.
Слайд 7
0
H
A
B
C
a
b
c
Если проецирующие лучи, с помощью которых
строится проекция предмета, исходят из одной точки, проецирование называется ЦЕНТРАЛЬНЫМ
Центральное проецирование
Слайд 8
H
A
a
B
C
b
c

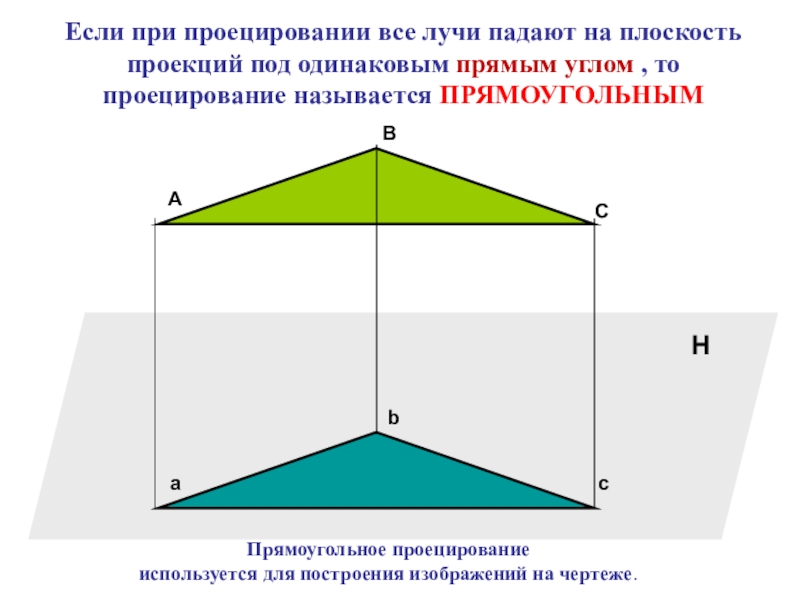

Если при проецировании все лучи падают на плоскость
проекций под одинаковым прямым углом , то проецирование называется ПРЯМОУГОЛЬНЫМ
Прямоугольное проецирование
используется для построения изображений на чертеже.
Слайд 9
H
A
a
B
C
b
c
Если при параллельном проецировании все лучи падают на
плоскость проекций под одинаковым острым углом, то проецирование называется КОСОУГОЛЬНЫМ

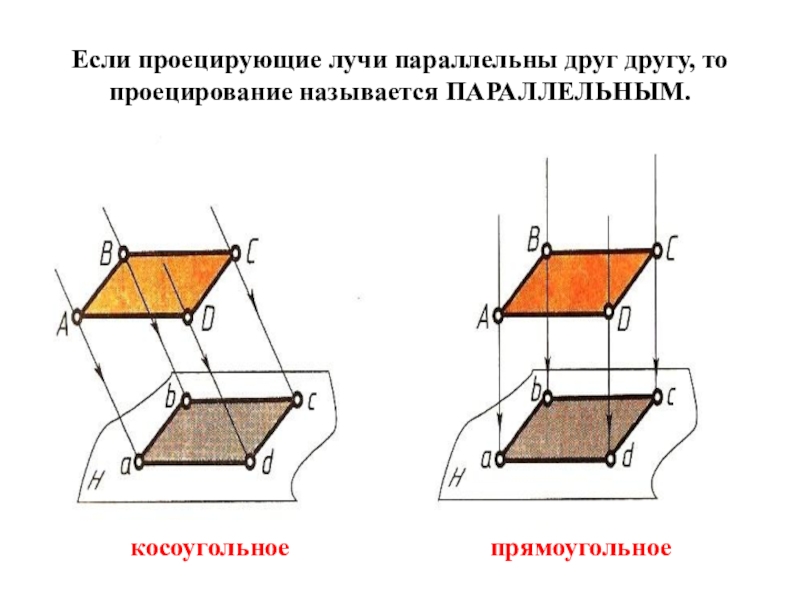

Слайд 10Если проецирующие лучи параллельны друг другу, то проецирование называется ПАРАЛЛЕЛЬНЫМ.
косоугольное
прямоугольное
