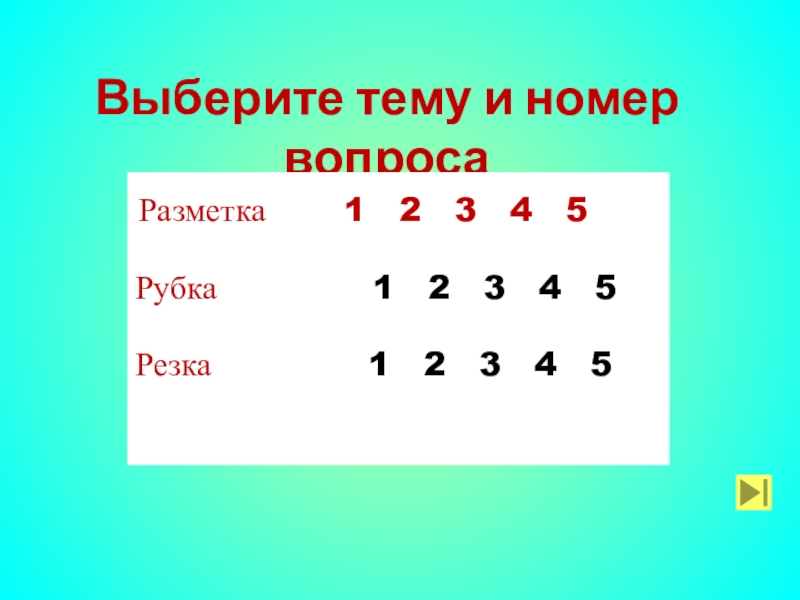

- 7. Выберите тему и номер вопроса
- 8. Назовите инструмент , применяемый для разметки кернер
- 9. Правильно.Кернер используют для нанесения углублений , перед сверлением.1 балл
- 10. Неправильно.Для разметки углублений на размечаемых деталях, используют кернер0 баллов
- 11. Вам предлагается «Кот в мешке»
- 12. УРА! Вы получаете + 2 балла
- 13. К сожалению, вы теряете - 2 балла
- 14. Операция нанесения на обрабатываемую заготовку линий, определяющих контуры будущей детали или место подлежащее обработке, называется: рубкаразметкарихтовка
- 15. Правильно. Эта операция называется разметкой.3 балла

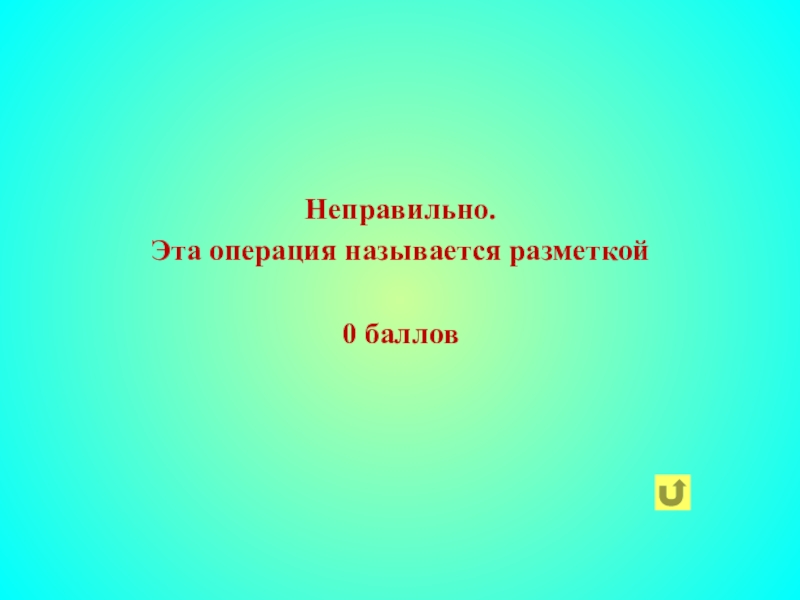

- 16. Неправильно.Эта операция называется разметкой0 баллов
- 17. Укажите марку стали из которой изготавливают чертилку?У7А
- 18. Правильно. Чертилки изготавливают из углеродистой инструментальной стали У10. 4 балла

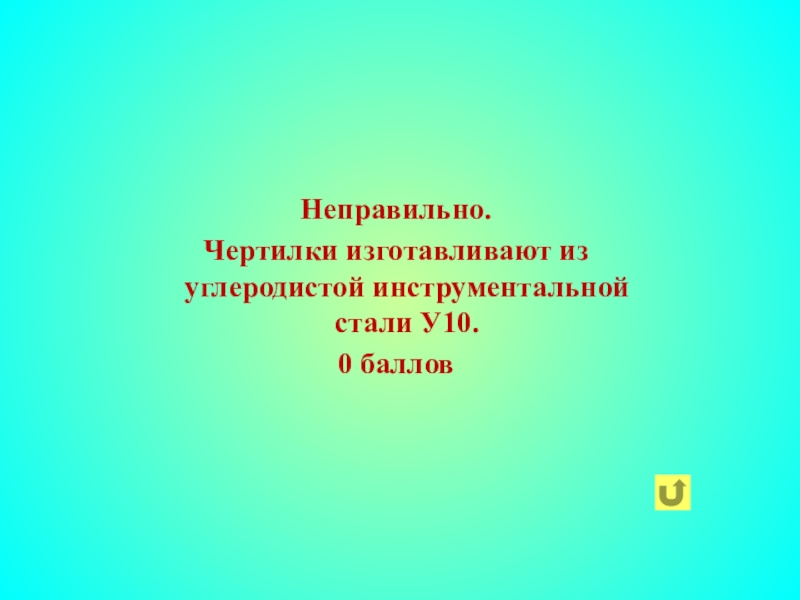

- 19. Неправильно.Чертилки изготавливают из углеродистой инструментальной стали У10. 0 баллов
- 20. Можно ли рейсмас использовать как приспособление для выполнения операции разметка?можно нельзя
- 21. Действительно, нельзя, так как рейсмас является инструментом для пространственной разметки и не относится к приспособлениям.5 баллов
- 22. Неправильно.Рейсмас является инструментом для пространственной разметки и не относится к приспособлениям.0 баллов

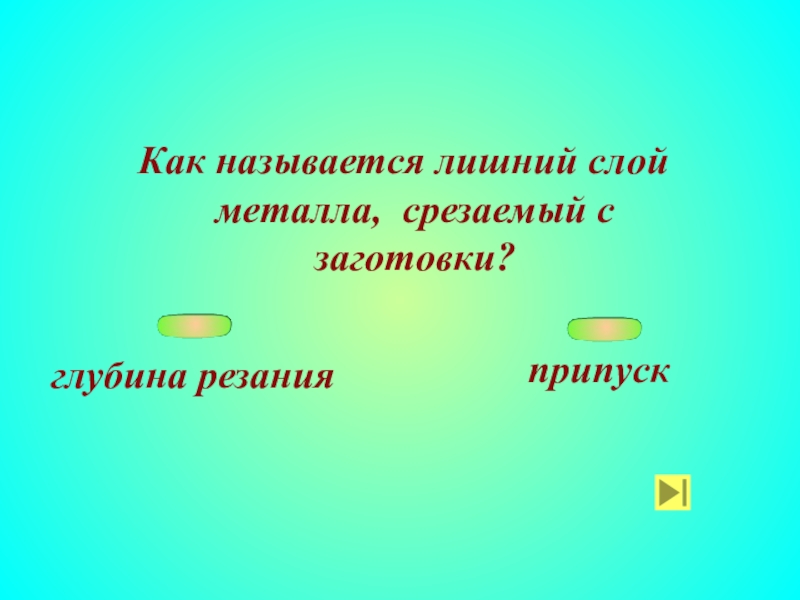

- 23. Как называется лишний слой металла, срезаемый с

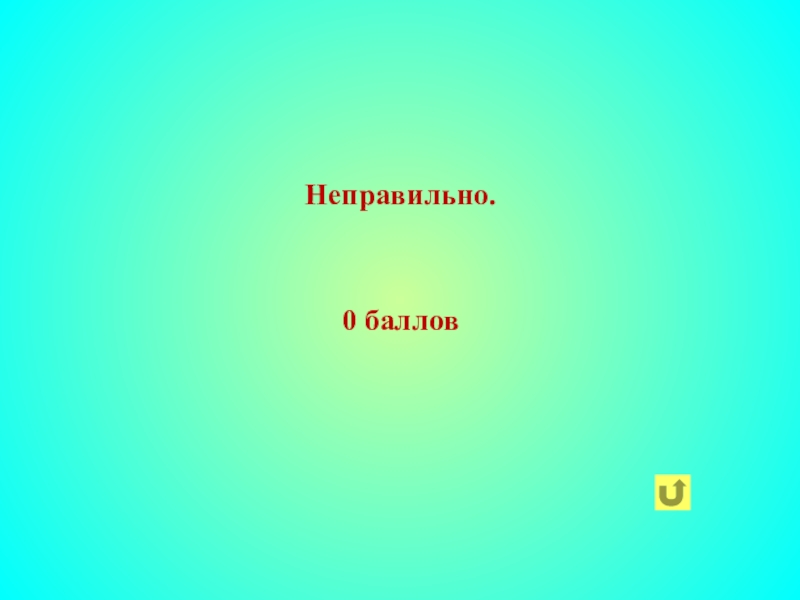

- 24. Неправильно.0 баллов
- 25. Правильно.1 балл
- 26. Какой удар применяют при разрубании металла на части?кистевойплечевойлоктевой

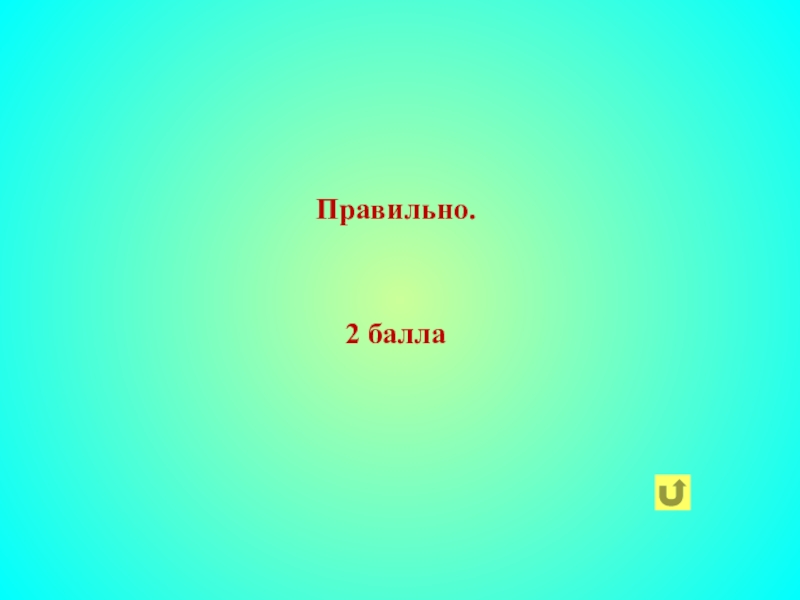

- 27. Правильно. 2 балла

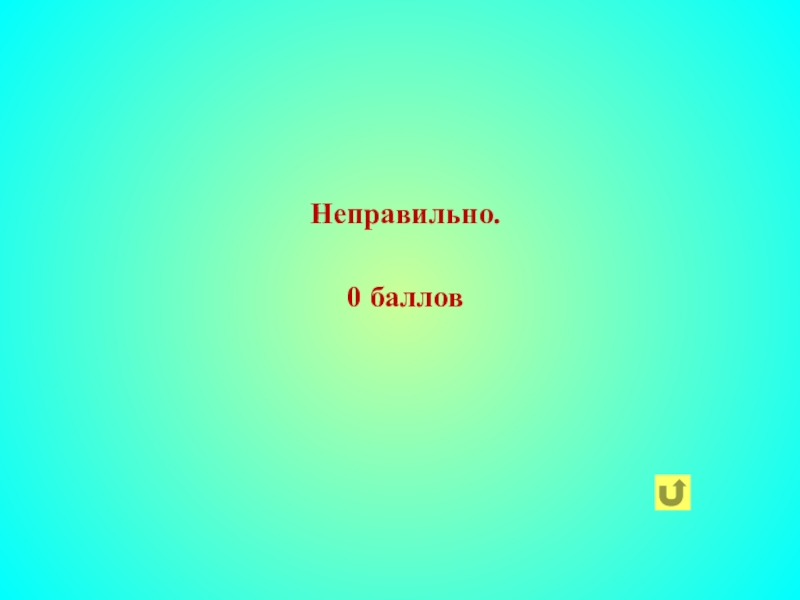

- 28. Неправильно.0 баллов
- 29. Из скольки частей состоит слесарное зубило?

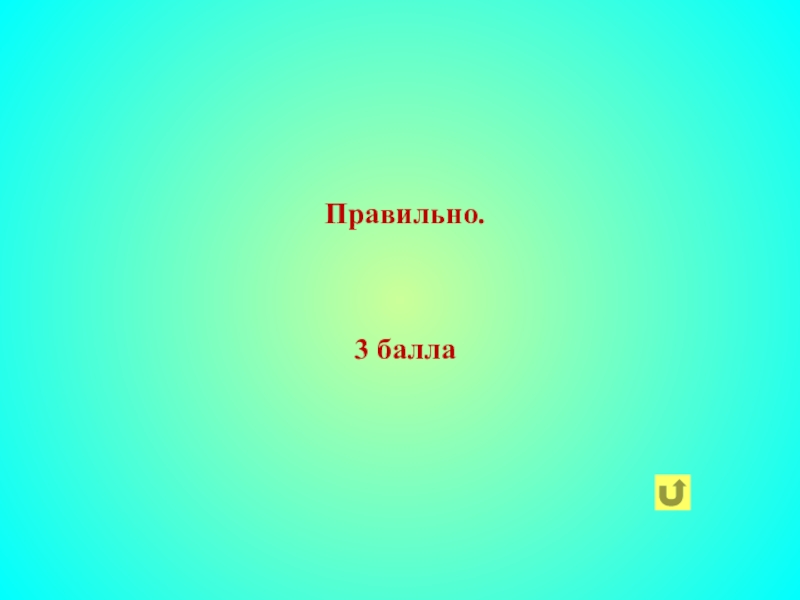

- 30. Правильно. 3 балла

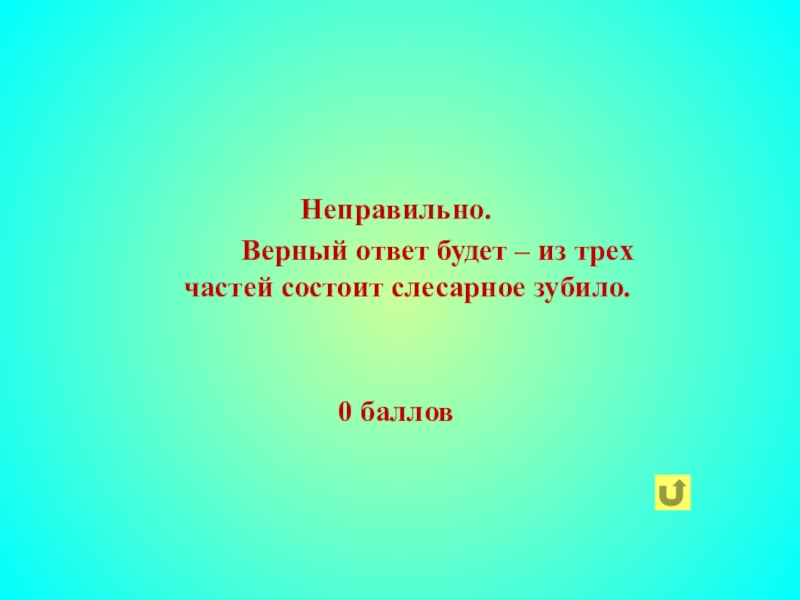

- 31. Неправильно. Верный
- 32. Как называют узкое зубило?канавочниккрейцмейселькернер

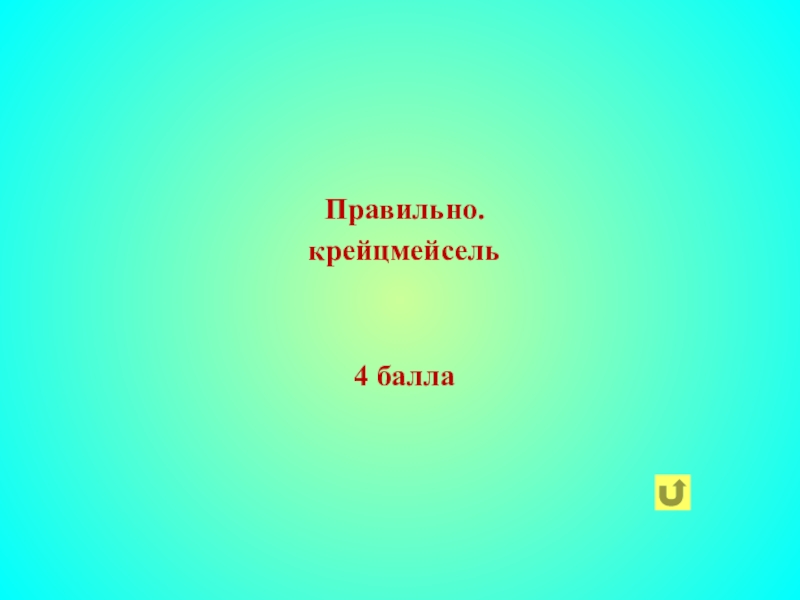

- 33. Правильно. крейцмейсель4 балла

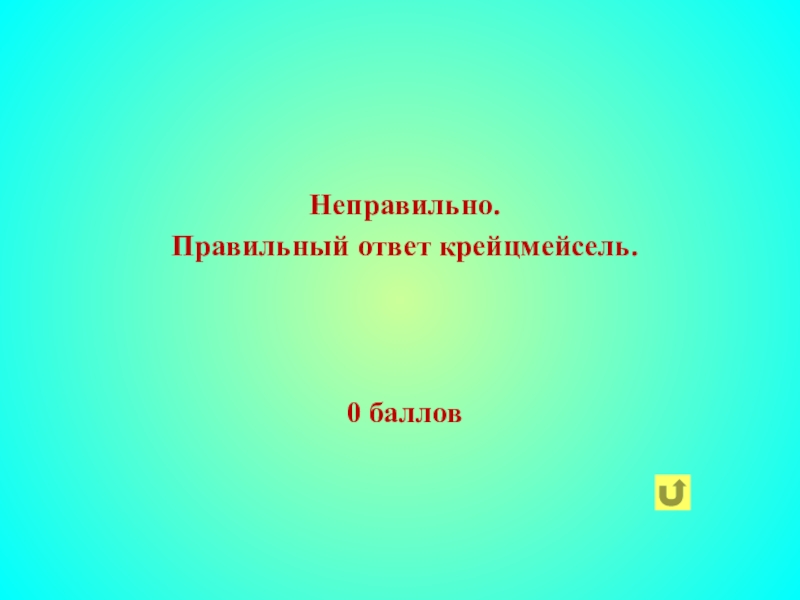

- 34. Неправильно.Правильный ответ крейцмейсель.0 баллов
- 35. В каких случаях применяют канавочник?
- 36. Правильно. 5 баллов
- 37. Неправильно.0 баллов

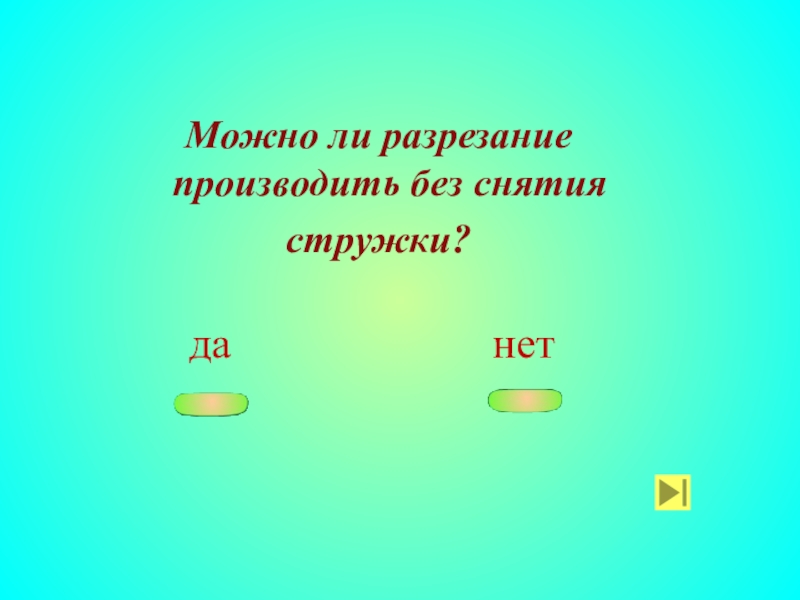

- 38. Можно ли разрезание производить без снятия стружки? данет

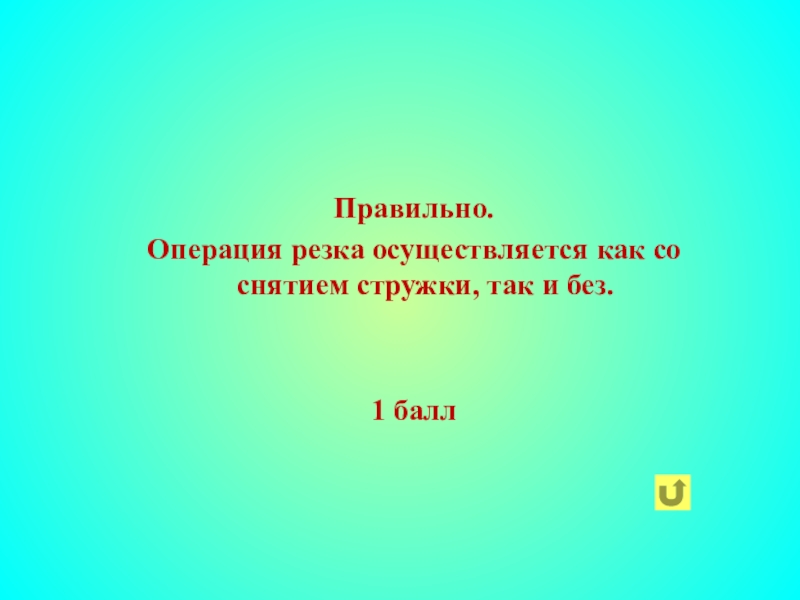

- 39. Правильно. Операция резка осуществляется как со снятием стружки, так и без.1 балл
- 40. Неправильно.0 баллов
- 41. Выберите материалы, из которых изготавливают ножовочное полотно: Х6ВФСталь 45Р9

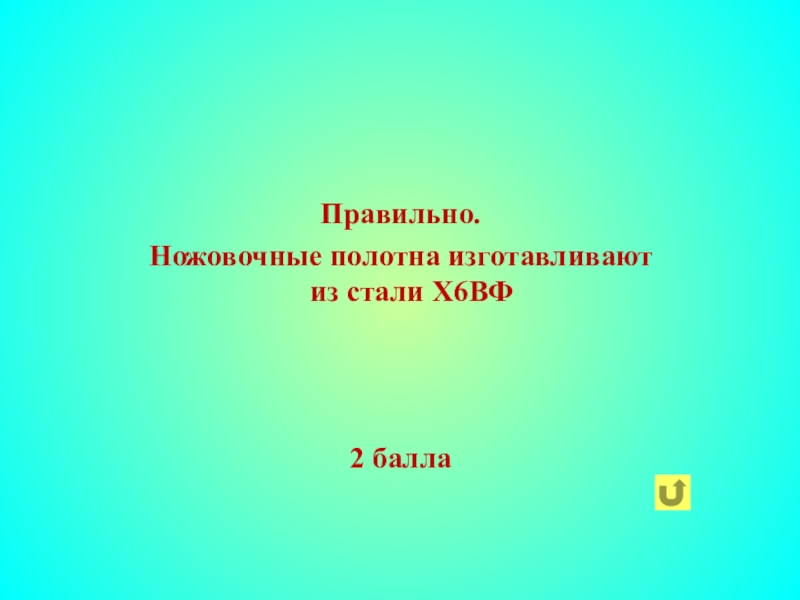

- 42. Правильно. Ножовочные полотна изготавливают из стали Х6ВФ2 балла
- 43. Неправильно.Ножовочные полотна изготавливают из стали Х6ВФ0 баллов

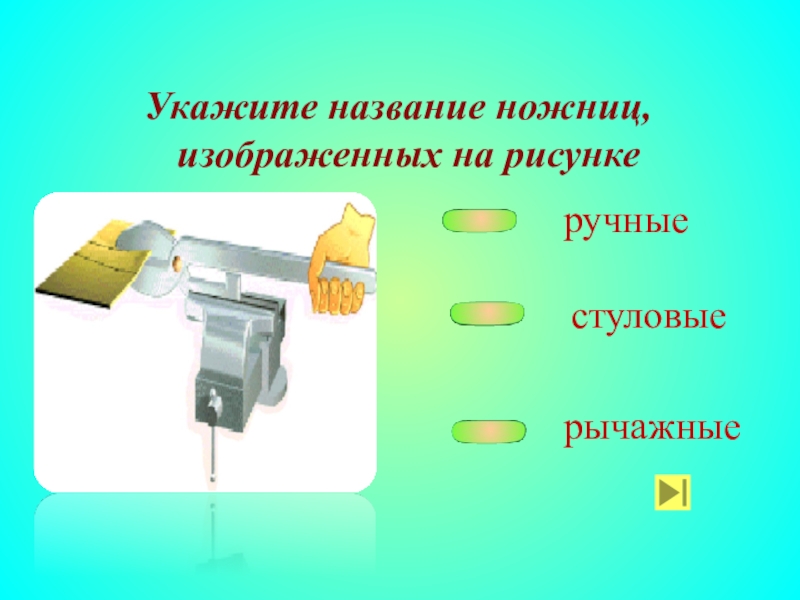

- 44. Укажите название ножниц, изображенных на рисунке
- 45. Правильно. 3 балла
- 46. Неправильно.0 баллов

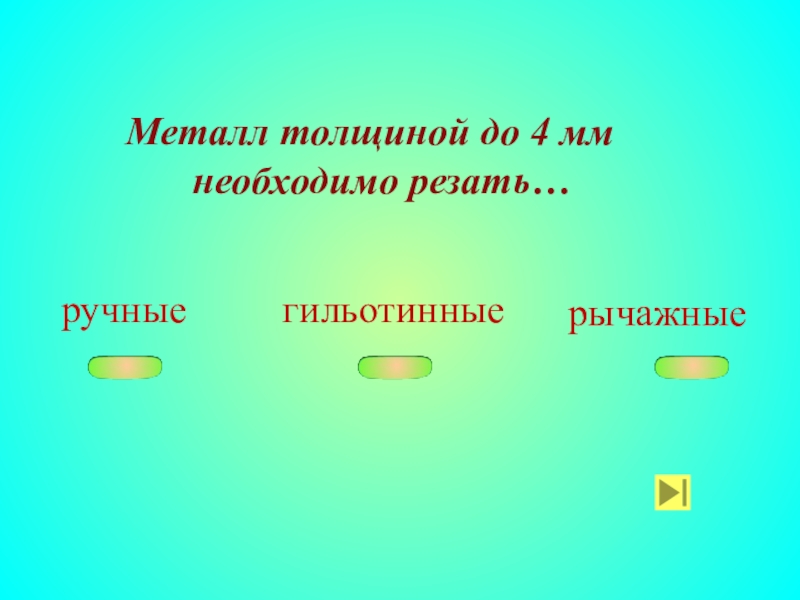

- 47. Металл толщиной до 4 мм необходимо резать… ручныегильотинныерычажные

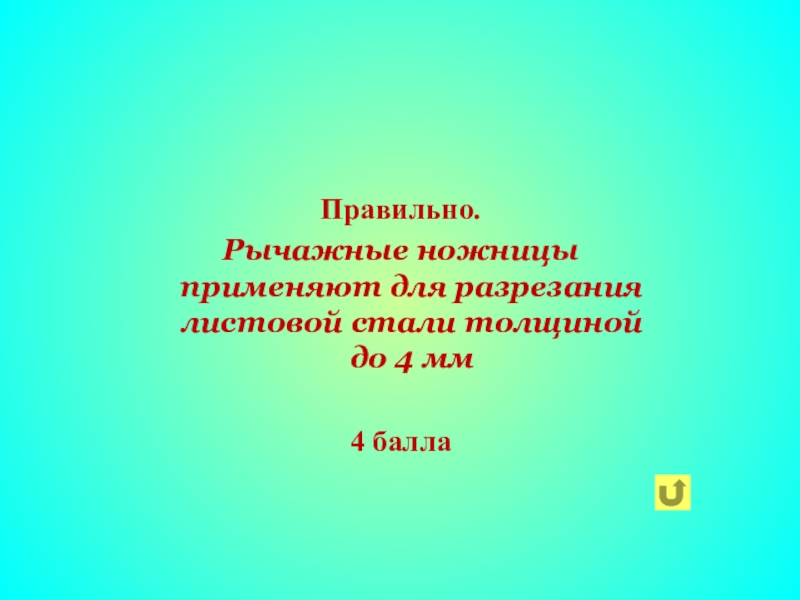

- 48. Правильно.Рычажные ножницы применяют для разрезания листовой стали толщиной до 4 мм4 балла
- 49. Неправильно.Рычажные ножницы применяют для разрезания листовой стали толщиной до 4 мм0 баллов
- 50. Что обозначено на изображении ножовки позицией 7?
- 51. Правильно. 5 баллов
- 52. Неправильно.0 баллов
- 53. Опиливанием называется операция по обработке металлов и
- 54. ОпиливаниеЧерновое
- 55. Напильник представляет собой стальной брусок определенного
- 56. Инструмент
- 57. Напильник слесарный общего назначения 1 – носок;
- 58. Зубья напильника

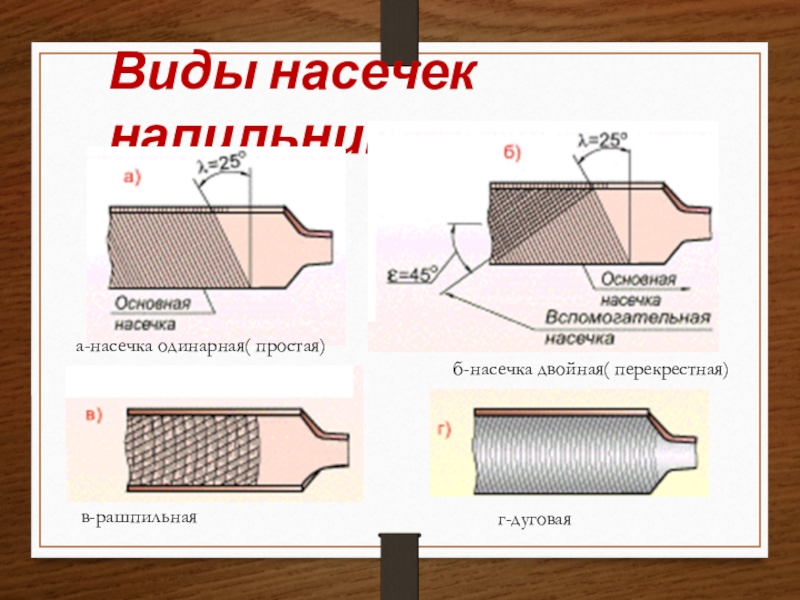

- 59. Виды насечек напильников
- 60. Виды насечек напильников
- 61. Классификация напильниковПо форме насечки: одинарная; двойная; рашпильная;
- 62. Классификация напильниковПо назначению: общего назначения;специального назначения;надфили; рашпили; машинные
- 63. Классификация напильников по числу насечек на 10мм длинны
- 64. По форме напильники бываюта, б) плоские напильники;в) квадратные;г) трехгранные;д) круглыее) полукруглыеж) ромбическиез) ножовочные
- 65. Слайд 65
- 66. Рашпили Рашпилями обрабатывают очень мягкие металлы и неметаллические материалы.

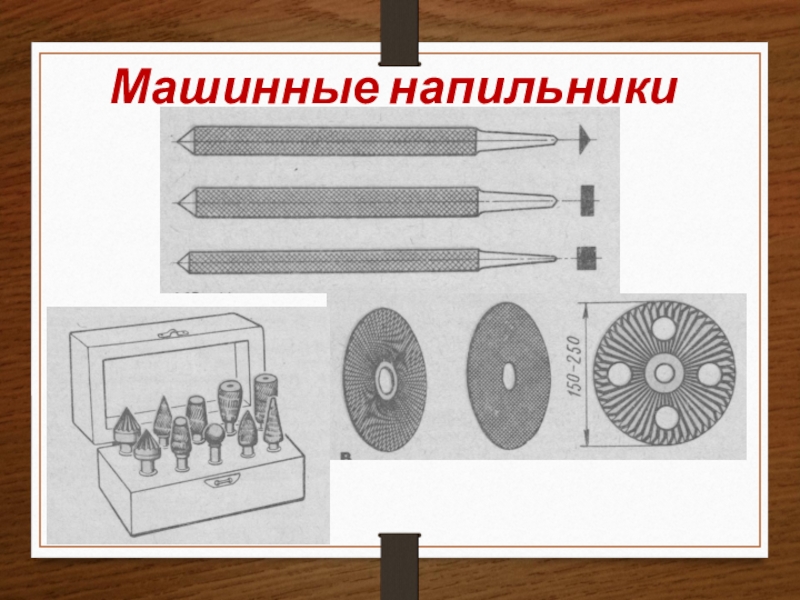

- 67. Машинные напильники
- 68. Выбор напильниковтип насечки - напильника в зависимостиот
- 69. ФизкультминуткаЗрительная гимнастика
- 70. Слайд 70
- 71. Слайд 71
- 72. Индивидуальные тестовые заданияЗадание должен выполнить каждый член
- 73. Слайд 73
- 74. «Кто быстрее»1 Слесарная операция по снятию лишнего
- 75. Рефлексия
- 76. Разноцветные шарыЗрительная гимнастика
- 77. Ребята! Берегите зрение!
- 78. Информационные источникиФонРазноцветные шары Луг-лужок (музыка)
- 79. Макиенко Н.И. Общий курс слесарного дела: Учеб.
Тема учебного занятия«Опиливание. Напильники»
Слайд 1
Учебное занятие
по учебному предмету
«Слесарное дело»
Сапранович Юлия Алексеевна,
преподаватель 2 кв.категории
19.12.17

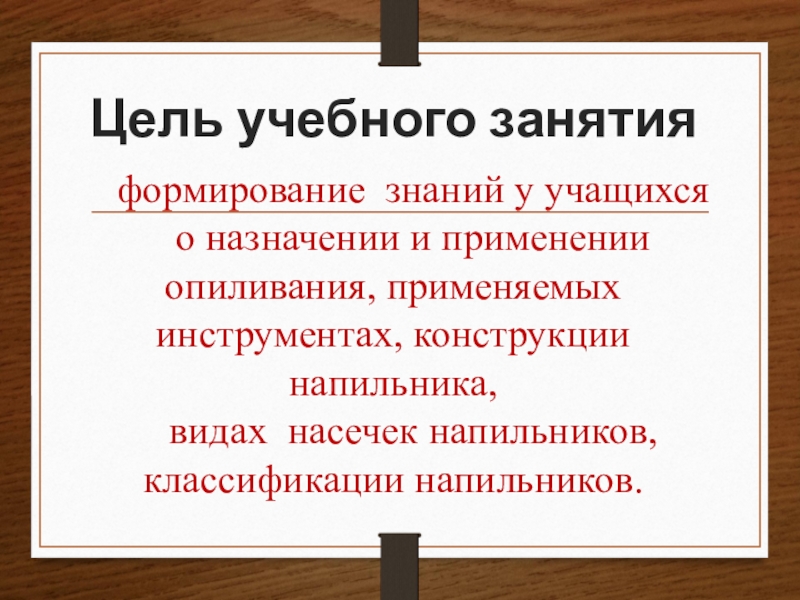

Слайд 3Цель учебного занятия
формирование знаний у учащихся
о назначении и применении опиливания,
применяемых инструментах, конструкции напильника,
видах насечек напильников, классификации напильников.
видах насечек напильников, классификации напильников.
Слайд 4Опиливание производится после рубки и резания металла ножовкой, а также при
сборочных работах для пригонки детали по месту.
В слесарной практике опиливание применяется для обработки следующих поверхностей:
• Плоских и криволинейных;
•Плоских, расположенных под наружным или внутренним углом; • Плоских параллельных под определенный размер между ними;
• Фасонных сложного профиля.
В слесарной практике опиливание применяется для обработки следующих поверхностей:
• Плоских и криволинейных;
•Плоских, расположенных под наружным или внутренним углом; • Плоских параллельных под определенный размер между ними;
• Фасонных сложного профиля.

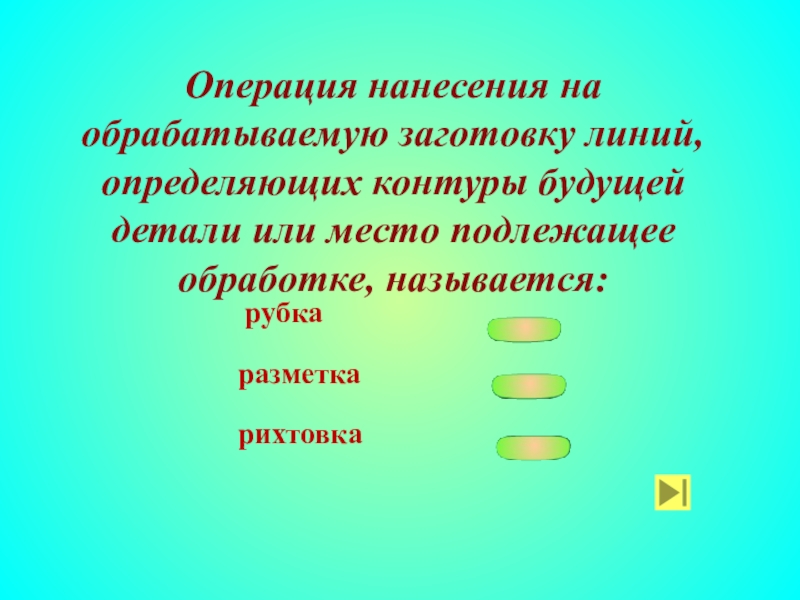

Слайд 14Операция нанесения на обрабатываемую заготовку линий, определяющих контуры будущей детали или
место подлежащее обработке, называется:
рубка
разметка
рихтовка

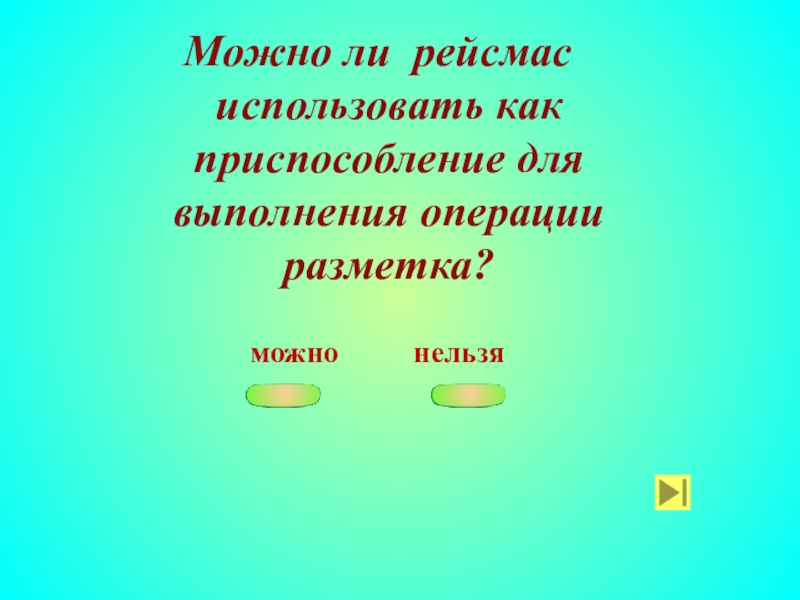

Слайд 20Можно ли рейсмас использовать как приспособление для выполнения операции разметка?
можно
нельзя
Слайд 21Действительно, нельзя, так как
рейсмас является инструментом для пространственной разметки и
не относится к приспособлениям.
5 баллов
5 баллов
Слайд 22Неправильно.
Рейсмас является инструментом для пространственной разметки и не относится к приспособлениям.
0
баллов

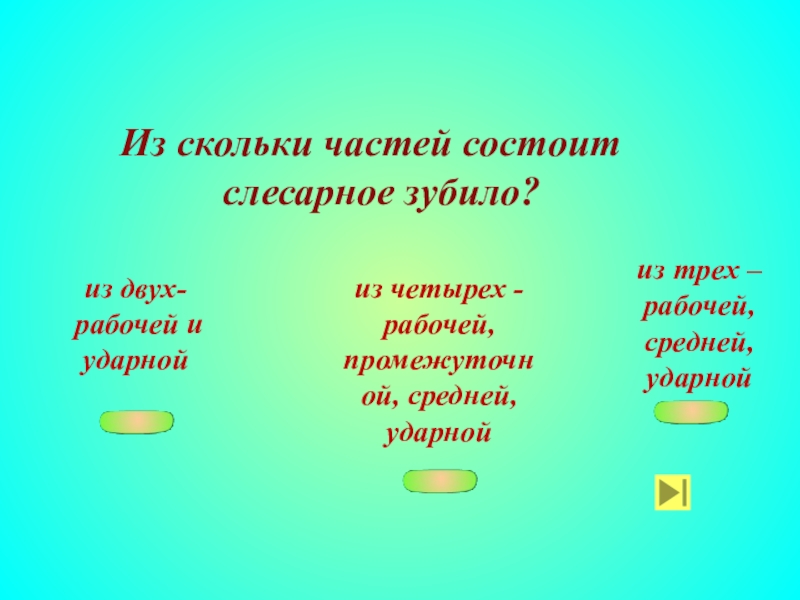

Слайд 29Из скольки частей состоит слесарное зубило?
из двух-
рабочей
и ударной
из трех – рабочей, средней, ударной
из четырех - рабочей, промежуточной, средней, ударной
Слайд 35 В каких случаях применяют канавочник?
для разрубания металла на части
для образования узких канавок
для образования профильных канавок

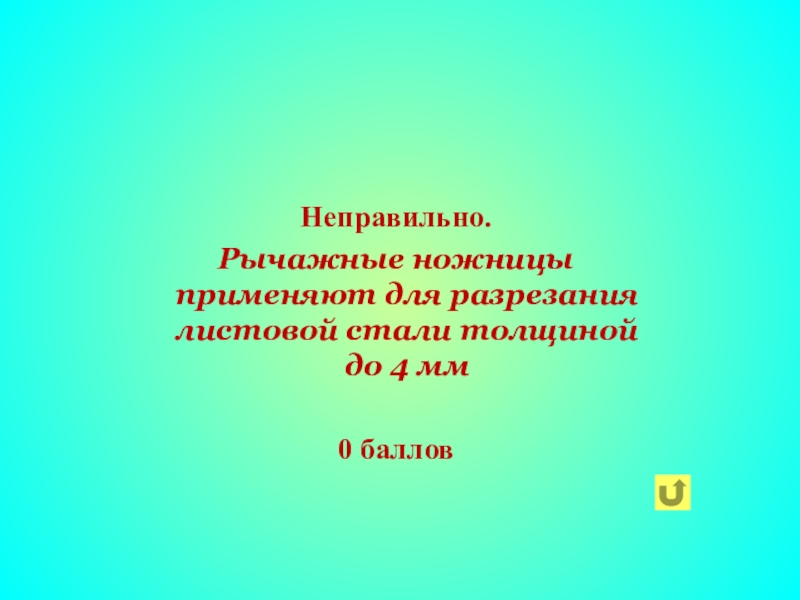

Слайд 49Неправильно.
Рычажные ножницы применяют для разрезания листовой стали толщиной до 4 мм
0
баллов
Слайд 50Что обозначено на изображении ножовки позицией 7?
7
Приспособление для удлинения рамки
Рама
Неподвижная головка

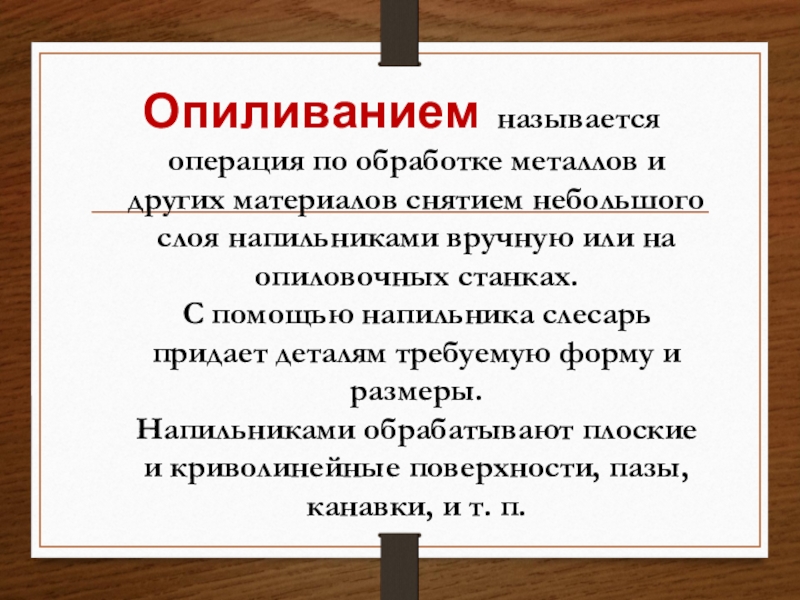

Слайд 53Опиливанием называется операция по обработке металлов и других материалов снятием небольшого
слоя напильниками вручную или на опиловочных станках.
С помощью напильника слесарь придает деталям требуемую форму и размеры.
Напильниками обрабатывают плоские и криволинейные поверхности, пазы, канавки, и т. п.

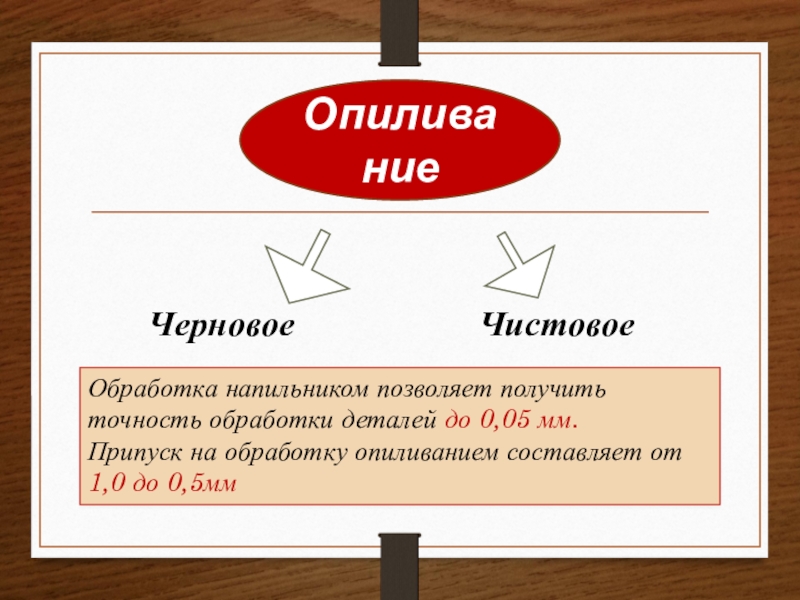

Слайд 54Опиливание
Черновое Чистовое
Обработка напильником
позволяет получить точность обработки деталей до 0,05 мм.
Припуск на обработку опиливанием составляет от 1,0 до 0,5мм
Припуск на обработку опиливанием составляет от 1,0 до 0,5мм

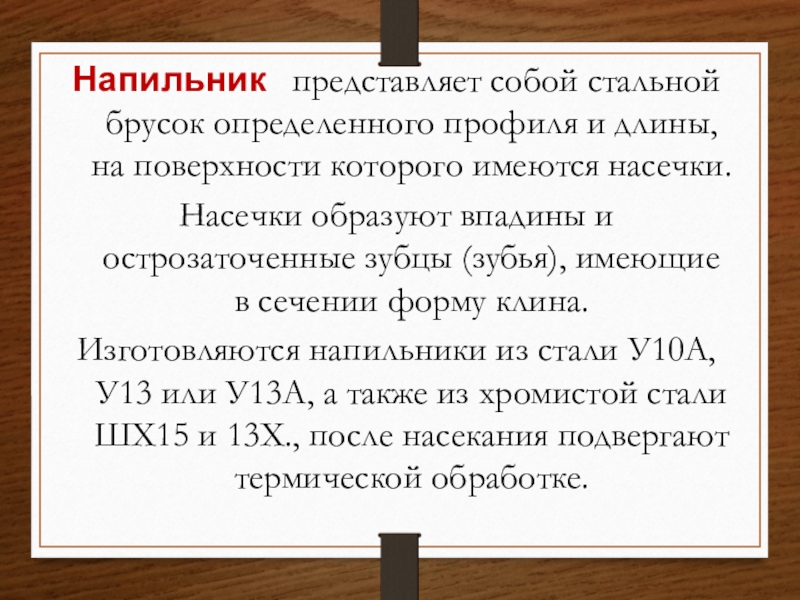

Слайд 55Напильник представляет собой стальной брусок определенного профиля и длины, на
поверхности которого имеются насечки.
Насечки образуют впадины и острозаточенные зубцы (зубья), имеющие в сечении форму клина.
Изготовляются напильники из стали У10А,У13 или У13А, а также из хромистой стали ШХ15 и 13Х., после насекания подвергают термической обработке.
Насечки образуют впадины и острозаточенные зубцы (зубья), имеющие в сечении форму клина.
Изготовляются напильники из стали У10А,У13 или У13А, а также из хромистой стали ШХ15 и 13Х., после насекания подвергают термической обработке.

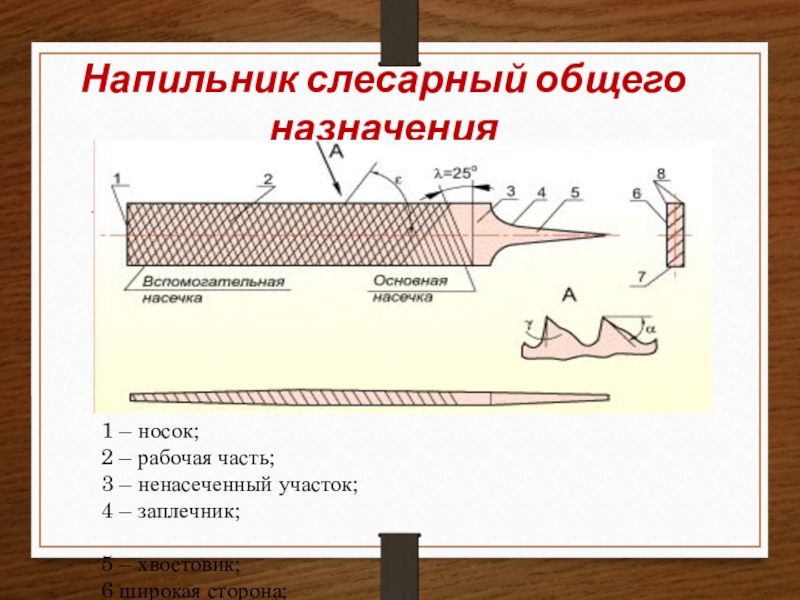

Слайд 57Напильник слесарный общего назначения
1 – носок;
2 – рабочая часть;
3
– ненасеченный участок;
4 – заплечник;
5 – хвостовик;
6 широкая сторона;
7 – узкая сторона;
8 - ребро
4 – заплечник;
5 – хвостовик;
6 широкая сторона;
7 – узкая сторона;
8 - ребро

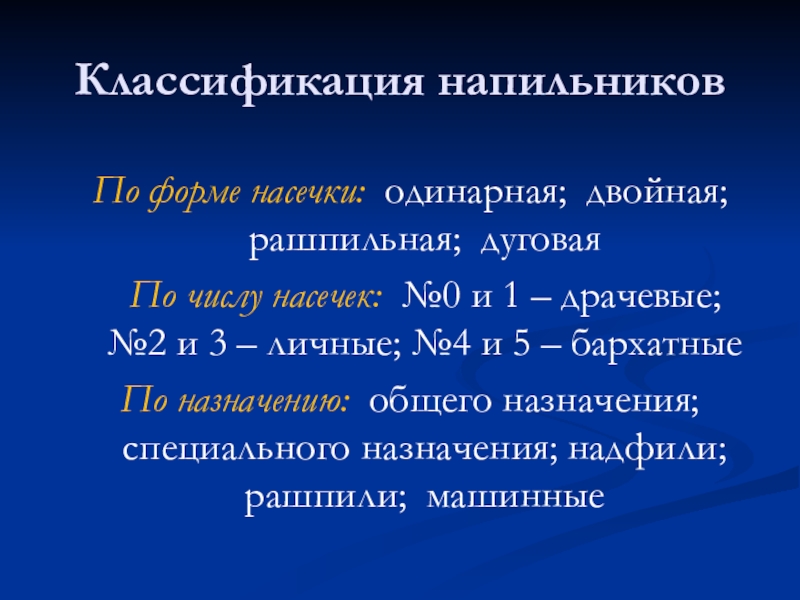

Слайд 61Классификация напильников
По форме насечки: одинарная; двойная; рашпильная; дуговая
По числу
насечек: №0 и 1 – драчевые; №2 и 3 – личные; №4 и 5 – бархатные
По назначению: общего назначения; специального назначения; надфили; рашпили; машинные
По назначению: общего назначения; специального назначения; надфили; рашпили; машинные

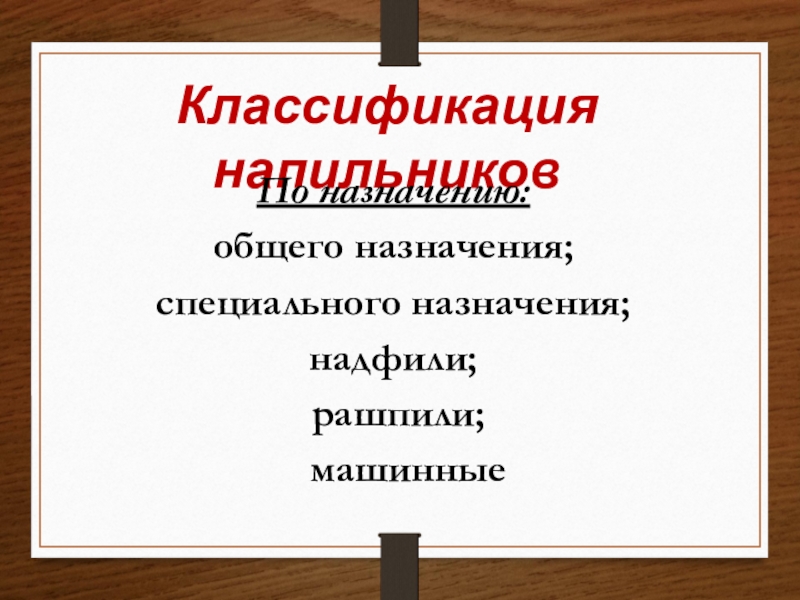

Слайд 62Классификация напильников
По назначению:
общего назначения;
специального назначения;
надфили;
рашпили;
машинные
Слайд 64По форме напильники бывают
а, б) плоские напильники;
в) квадратные;
г) трехгранные;
д) круглые
е) полукруглые
ж)
ромбические
з) ножовочные
з) ножовочные

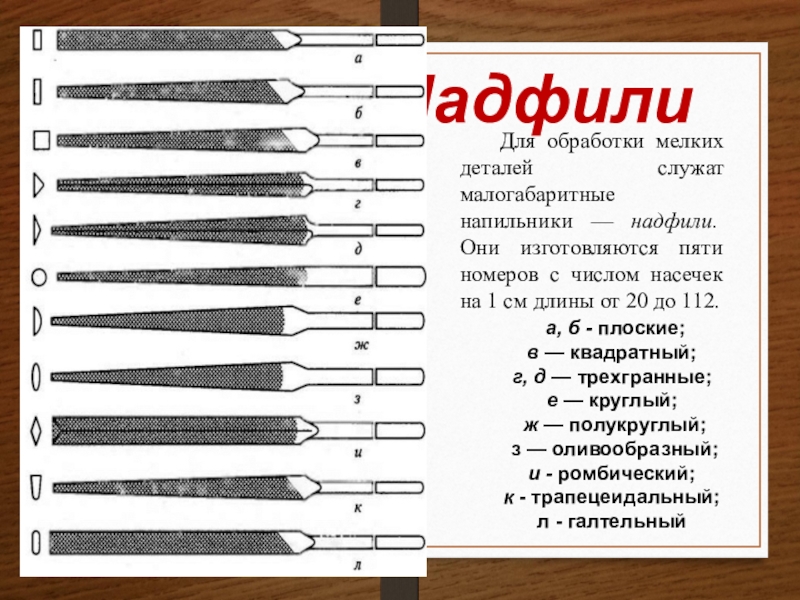

Слайд 65
Надфили
Для обработки мелких деталей служат малогабаритные напильники — надфили. Они изготовляются пяти номеров с числом насечек на 1 см длины от 20 до 112.
а, б - плоские;
в — квадратный;
г, д — трехгранные;
е — круглый;
ж — полукруглый;
з — оливообразный;
и - ромбический;
к - трапецеидальный;
л - галтельный
Слайд 68Выбор напильников
тип насечки - напильника в зависимости
от обрабатываемого материала;
форму напильника определяют
по
форме заготовки;
длину по размерам заготовки;
номер насечки в зависимости от припуска выбирают
форме заготовки;
длину по размерам заготовки;
номер насечки в зависимости от припуска выбирают

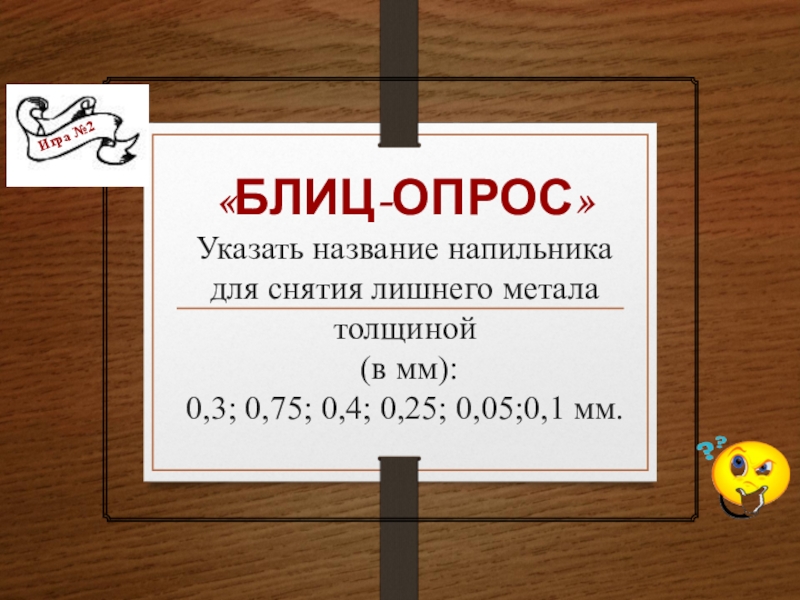

Слайд 71
«БЛИЦ-ОПРОС»
Указать название напильника для снятия лишнего метала толщиной
(в мм):
0,3;
0,75; 0,4; 0,25; 0,05;0,1 мм.
Игра №2
Слайд 72Индивидуальные тестовые задания
Задание должен выполнить каждый член бригады, собрать и сдать
жюри. Жюри оценивает правильность и быстроту.

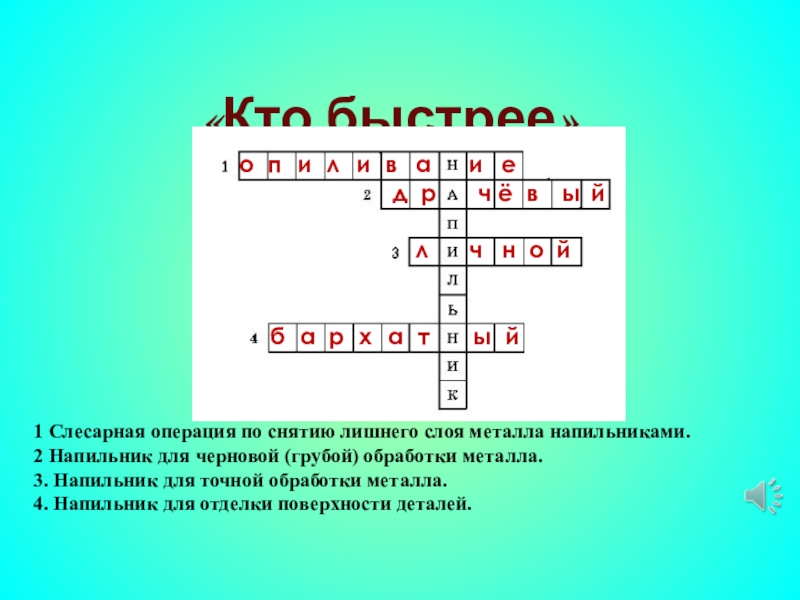

Слайд 74«Кто быстрее»
1 Слесарная операция по снятию лишнего слоя металла напильниками.
2 Напильник
для черновой (грубой) обработки металла.
3. Напильник для точной обработки металла.
4. Напильник для отделки поверхности деталей.
3. Напильник для точной обработки металла.
4. Напильник для отделки поверхности деталей.

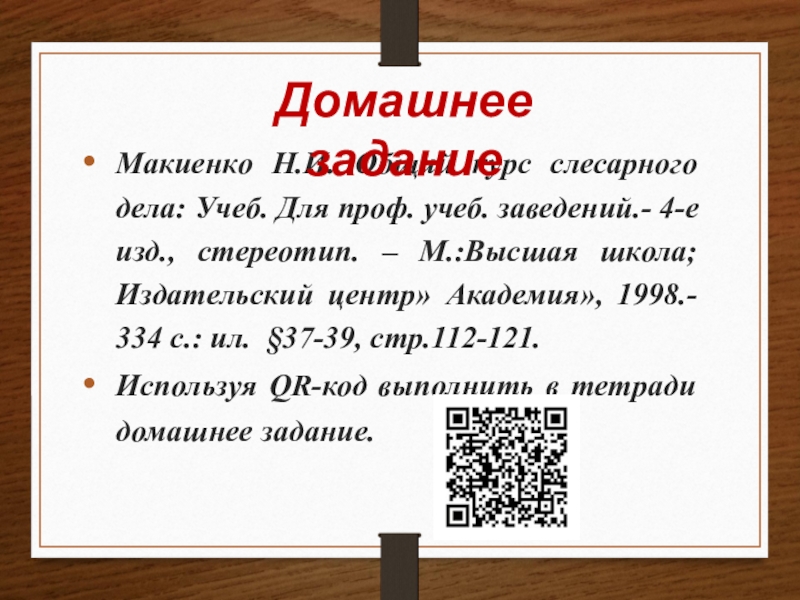

Слайд 79Макиенко Н.И. Общий курс слесарного дела: Учеб. Для проф. учеб. заведений.-
4-е изд., стереотип. – М.:Высшая школа; Издательский центр» Академия», 1998.- 334 с.: ил. §37-39, стр.112-121.
Используя QR-код выполнить в тетради домашнее задание.
Используя QR-код выполнить в тетради домашнее задание.
Домашнее задание
