Презентация, доклад к Методической разработке КОНКУРС в честь праздника ДЕНЬ АВТОМОБИЛИСТА

Содержание

Головка блока цилиндров КамАЗ

Слайд 1День Автомеханика
Галашокян А.Д.
Министерство общего и профессионального образования Ростовской области ( ГБПОУ РО

«РКМиА»)
День АвтомеханикаГалашокян А.Д.Министерство общего и профессионального образования Ростовской области   ( ГБПОУ РО «РКМиА»)

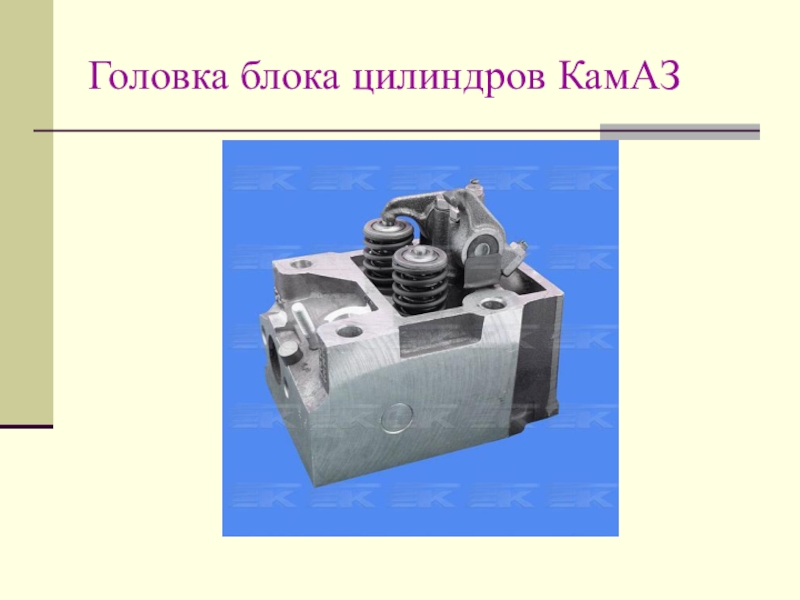

Слайд 2Головка блока цилиндров КамАЗ

Головка блока цилиндров КамАЗ

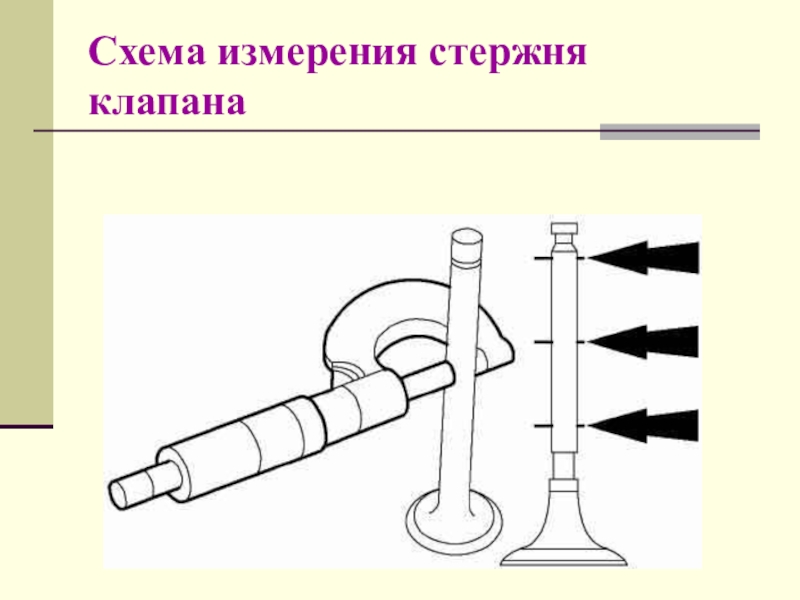

Слайд 6Схема измерения стержня клапана

Схема измерения стержня клапана

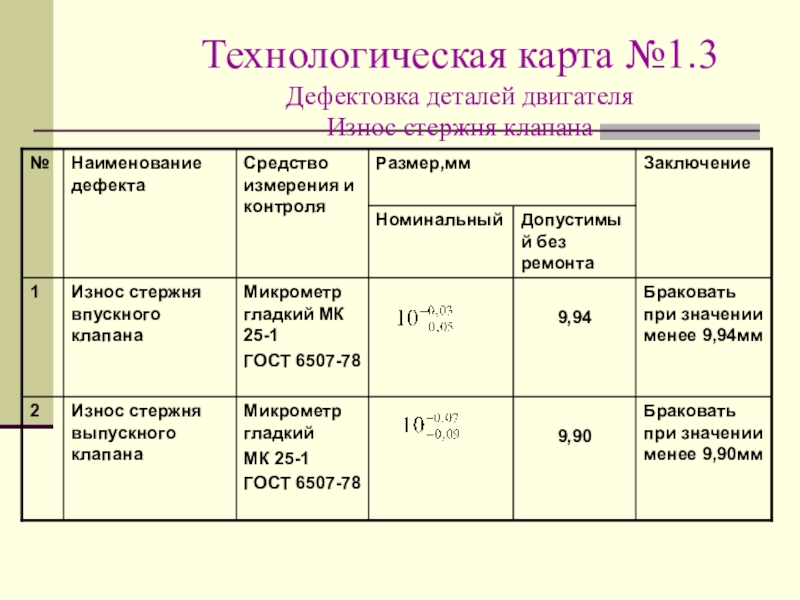

Слайд 7Технологическая карта №1.3 Дефектовка деталей двигателя Износ стержня клапана


Технологическая карта №1.3 Дефектовка деталей двигателя Износ стержня клапана

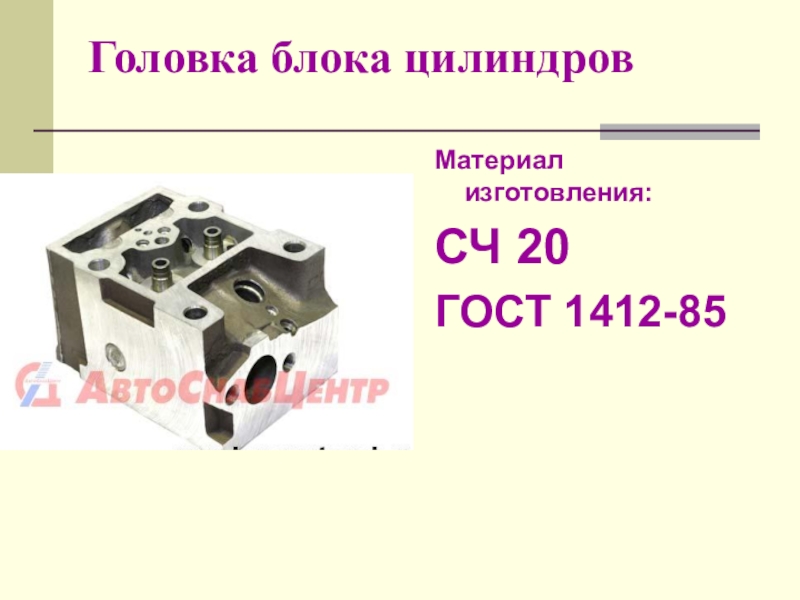

Слайд 8Головка блока цилиндров
Материал изготовления:
СЧ 20
ГОСТ 1412-85

Головка блока цилиндровМатериал изготовления:СЧ 20 ГОСТ 1412-85

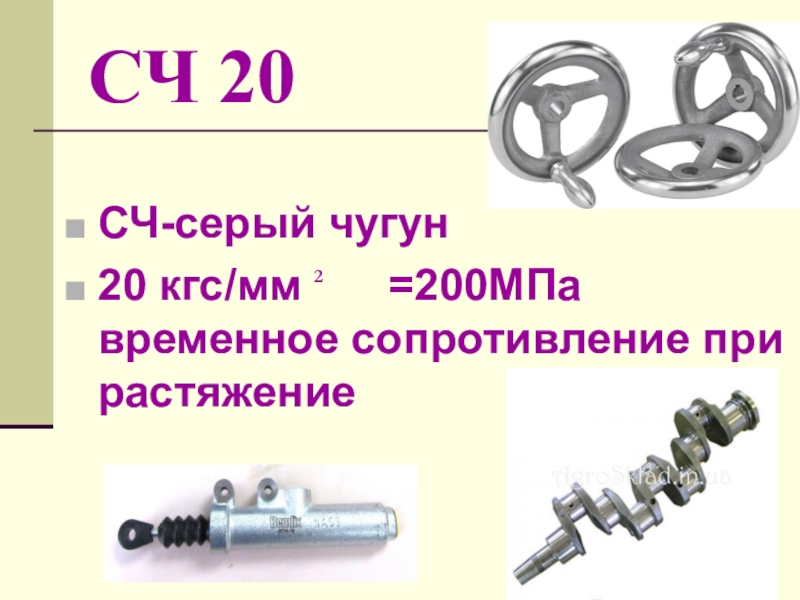

Слайд 9СЧ 20

СЧ-серый чугун


20 кгс/мм =200МПа временное сопротивление при растяжение


2

СЧ 20СЧ-серый чугун          20 кгс/мм

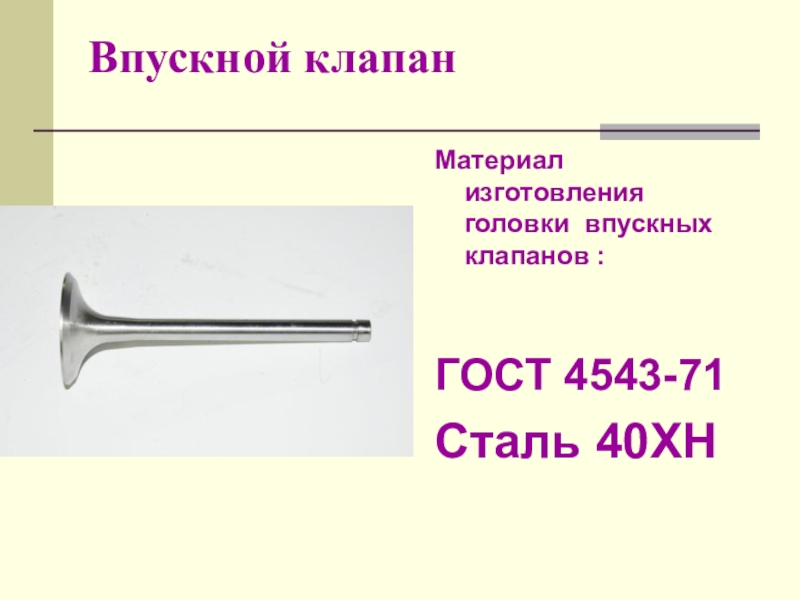

Слайд 10Впускной клапан
Материал изготовления головки впускных клапанов :

ГОСТ 4543-71
Сталь 40ХН

Впускной клапанМатериал изготовления головки впускных клапанов :ГОСТ 4543-71Сталь 40ХН

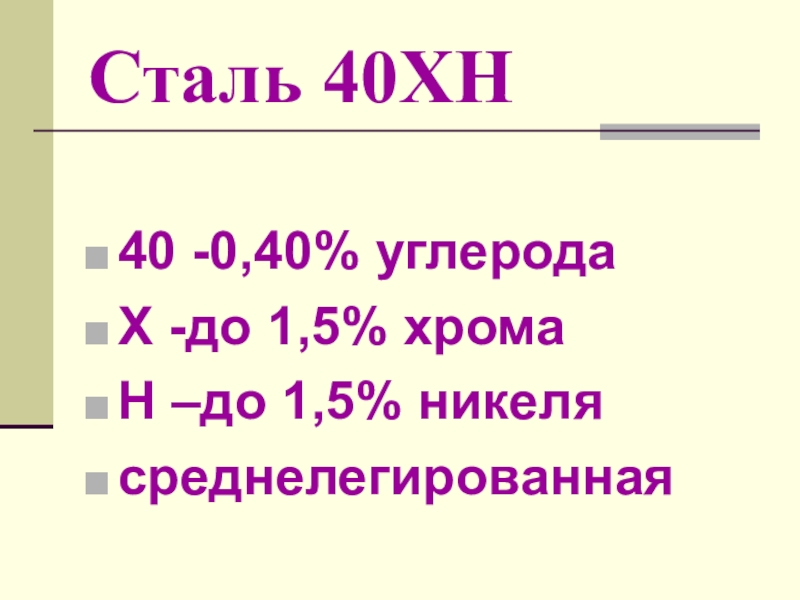

Слайд 11Сталь 40ХН

40 -0,40% углерода
Х -до 1,5% хрома
Н –до 1,5% никеля
среднелегированная

Сталь 40ХН40 -0,40% углеродаХ -до 1,5% хромаН –до 1,5% никелясреднелегированная

Слайд 12Выпускной клапан
Материал изготовления головки выпускных клапанов :
Сталь
20Х18Н9
ГОСТ 4547-71

Выпускной клапанМатериал изготовления головки выпускных клапанов :Сталь 20Х18Н9 ГОСТ 4547-71

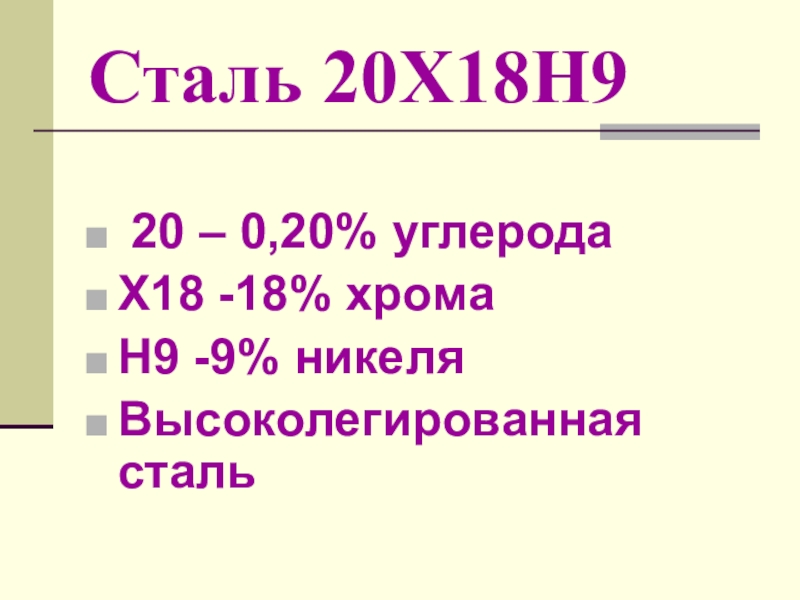

Слайд 13Сталь 20Х18Н9

20 – 0,20% углерода
Х18 -18% хрома
Н9 -9% никеля
Высоколегированная сталь

Сталь 20Х18Н9 20 – 0,20% углеродаХ18 -18% хромаН9 -9% никеляВысоколегированная сталь

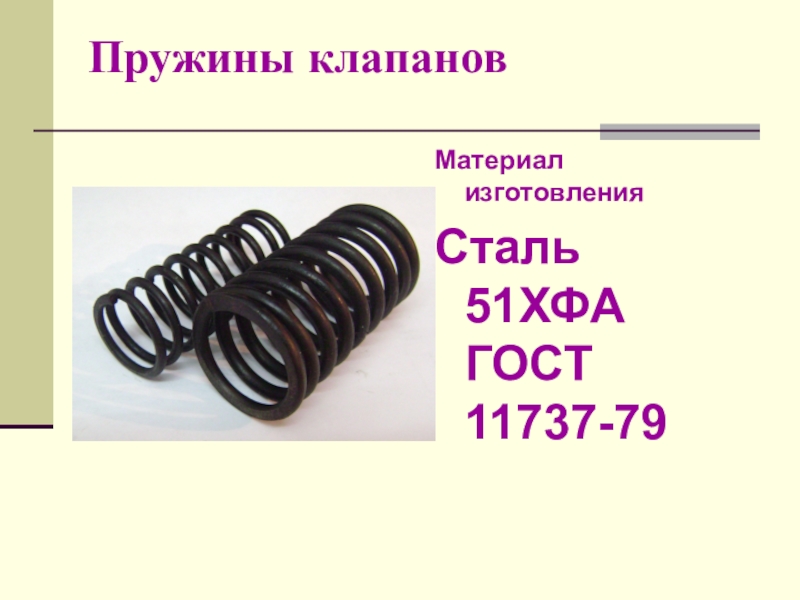

Слайд 14Пружины клапанов

Материал изготовления
Сталь 51ХФА ГОСТ 11737-79

Пружины клапановМатериал изготовления Сталь 51ХФА ГОСТ 11737-79

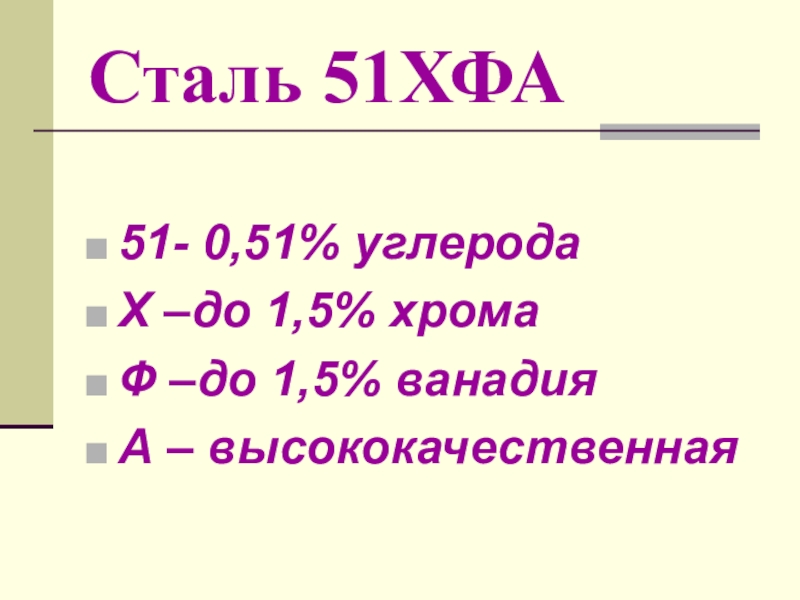

Слайд 15Сталь 51ХФА

51- 0,51% углерода
Х –до 1,5% хрома
Ф –до 1,5% ванадия
А –

высококачественная
Сталь 51ХФА51- 0,51% углеродаХ –до 1,5% хромаФ –до 1,5% ванадияА – высококачественная

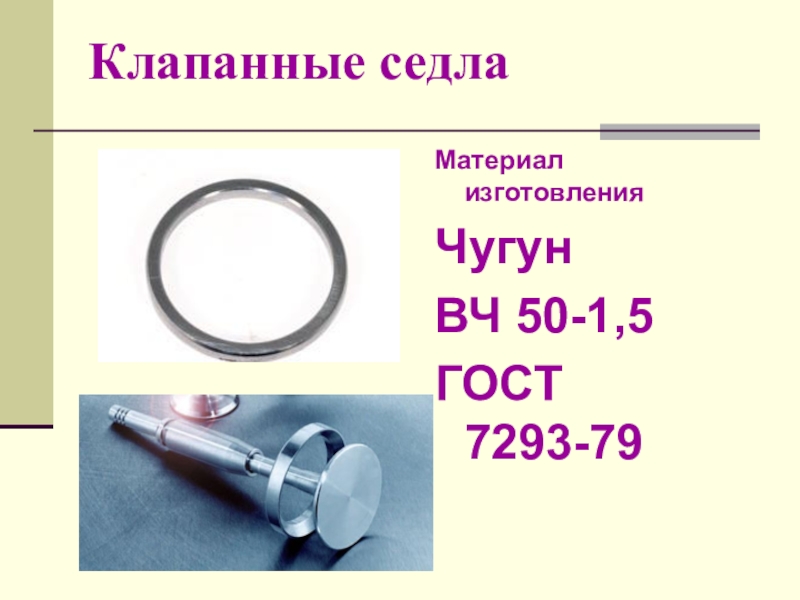

Слайд 16Клапанные седла

Материал изготовления
Чугун
ВЧ 50-1,5
ГОСТ 7293-79

Клапанные седлаМатериал изготовленияЧугун ВЧ 50-1,5ГОСТ 7293-79

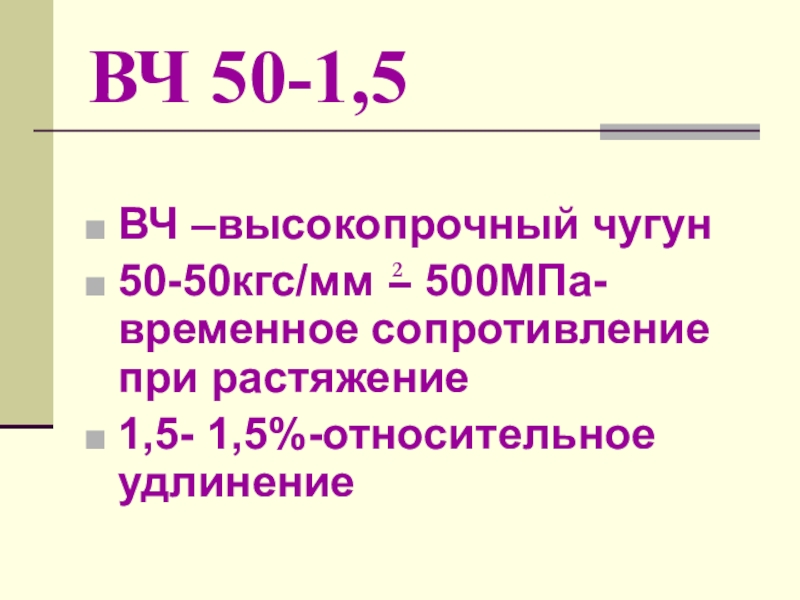

Слайд 17ВЧ 50-1,5

ВЧ –высокопрочный чугун
50-50кгс/мм = 500МПа-временное сопротивление при растяжение
1,5- 1,5%-относительное удлинение
2

ВЧ 50-1,5ВЧ –высокопрочный чугун50-50кгс/мм = 500МПа-временное сопротивление при растяжение1,5- 1,5%-относительное удлинение2

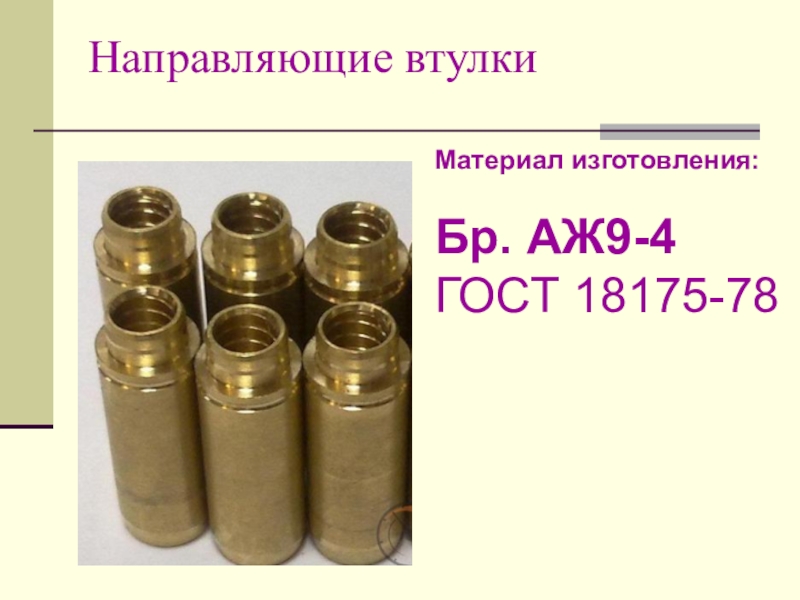

Слайд 18Направляющие втулки
Материал изготовления:

Бр. АЖ9-4
ГОСТ 18175-78

Направляющие втулкиМатериал изготовления:Бр. АЖ9-4 ГОСТ 18175-78

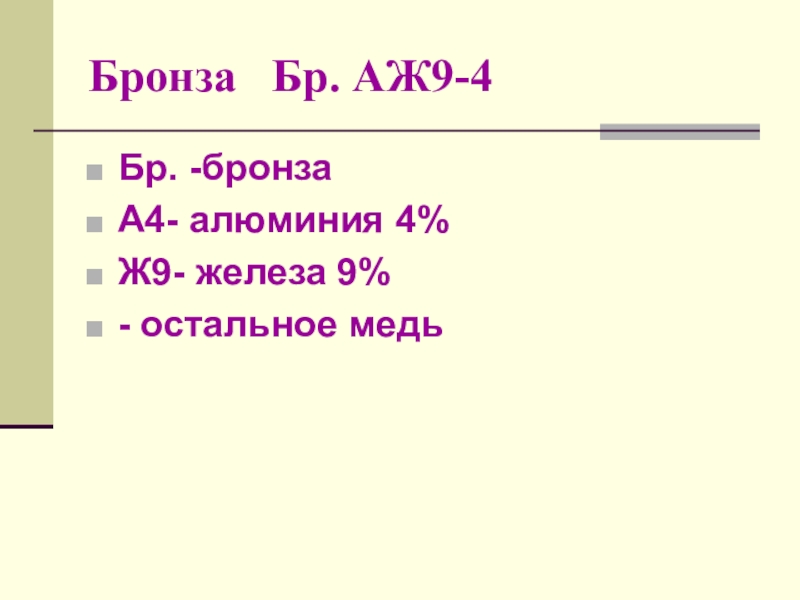

Слайд 19 Бронза Бр. АЖ9-4
Бр. -бронза
А4- алюминия 4%
Ж9- железа 9%
- остальное

медь
Бронза  Бр. АЖ9-4  Бр. -бронзаА4- алюминия 4%Ж9- железа 9%- остальное медь

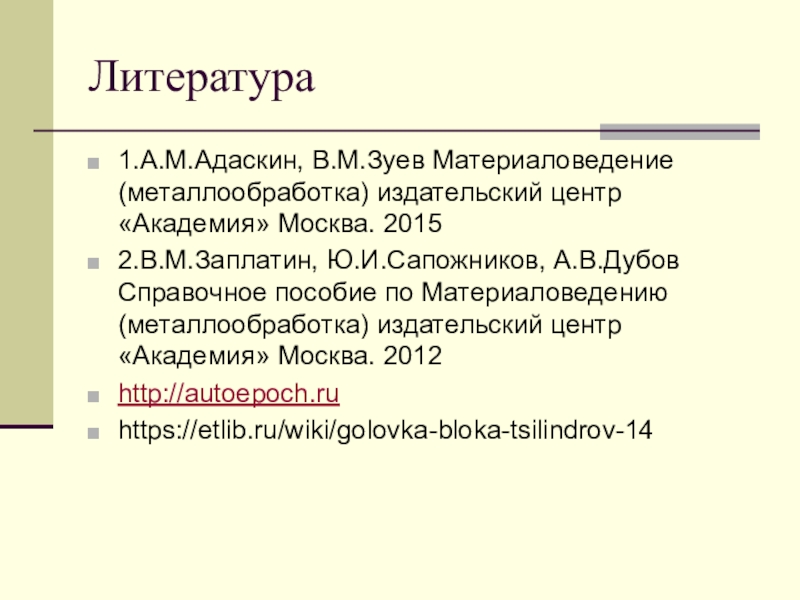

Слайд 20Литература
1.А.М.Адаскин, В.М.Зуев Материаловедение (металлообработка) издательский центр «Академия» Москва. 2015
2.В.М.Заплатин, Ю.И.Сапожников, А.В.Дубов

Справочное пособие по Материаловедению(металлообработка) издательский центр «Академия» Москва. 2012
http://autoepoch.ru
https://etlib.ru/wiki/golovka-bloka-tsilindrov-14
Литература1.А.М.Адаскин, В.М.Зуев Материаловедение (металлообработка) издательский центр «Академия» Москва. 20152.В.М.Заплатин, Ю.И.Сапожников, А.В.Дубов Справочное пособие по Материаловедению(металлообработка) издательский центр
