Презентация, доклад к курсу Техника и технология сварки полуавтоматом

растворимые в металлах. Поэтому их целесообразно применять при сварке химически активных металлов и сплавов на их основе (алюминий, алюминиевые и магниевые сплавы, легированные стали различных марок).
Активными защитными газами называют газы, способные защищать зону сварки от доступа воздуха и вместе с тем химически реагирующие со свариваемым металлом или физически растворяющиеся в нем.

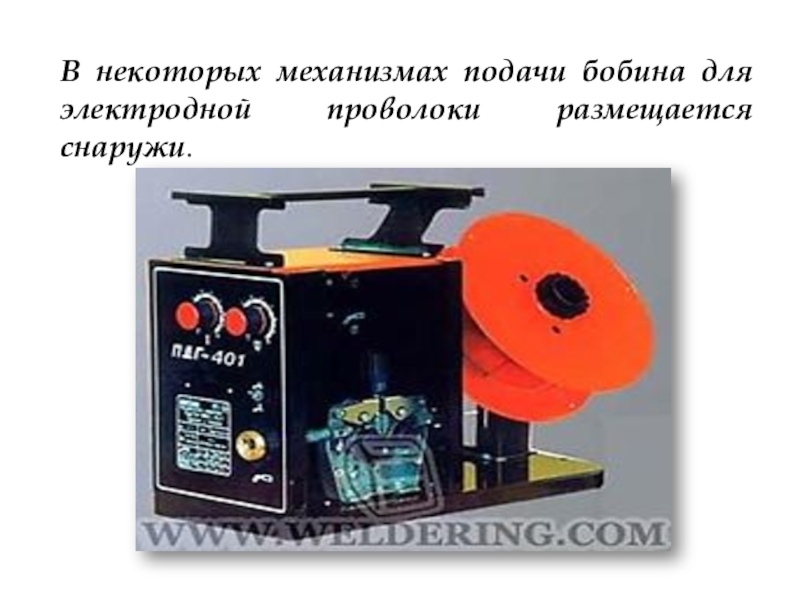

типа механизмов подачи:
с 2-х роликовым приводом;
с 4-х роликовым приводом.

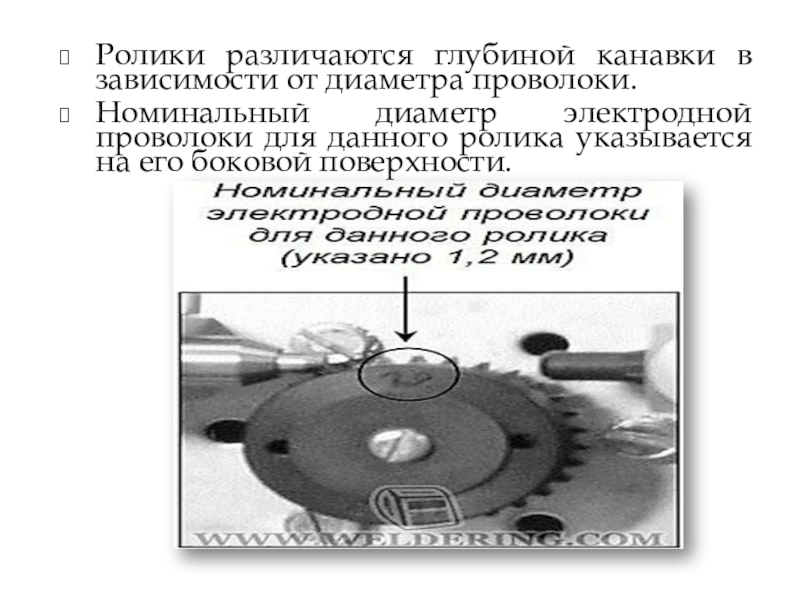

электродной проволоки для данного ролика указывается на его боковой поверхности.

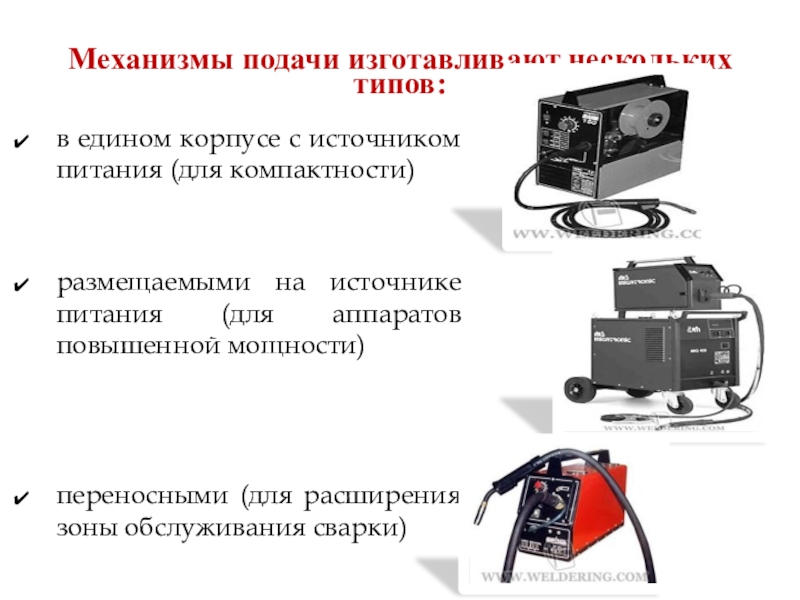

компактности)


размещаемыми на источнике питания (для аппаратов повышенной мощности)



переносными (для расширения зоны обслуживания сварки)

этом электродная проволока проталкивается стандартным механизмом подачи по шлангу и одновременно вытягивается из него механизмом горелки.

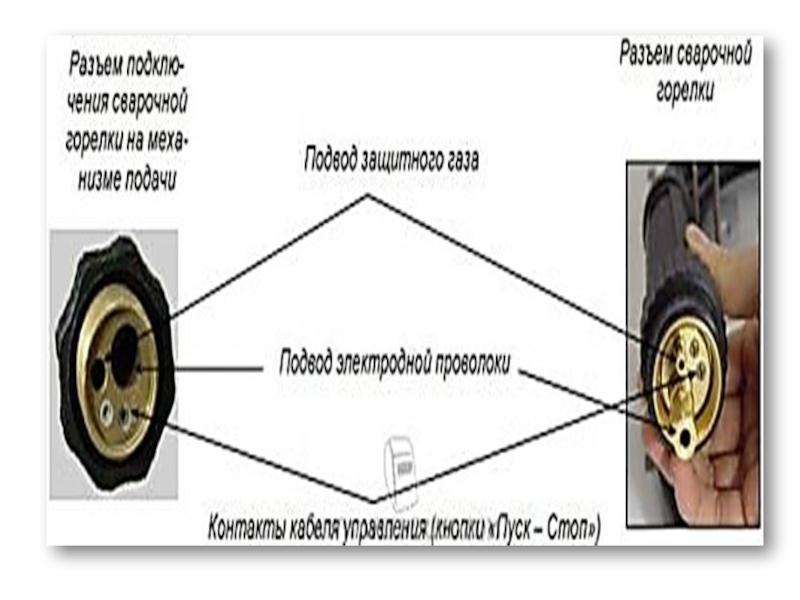

к ней сварочного тока, подачи защитного газа и управления процессом сварки.

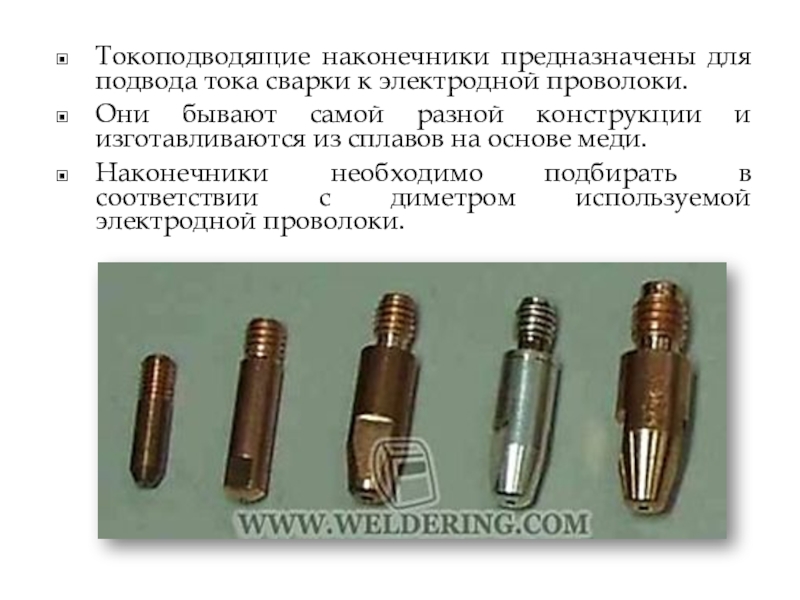

бывают самой разной конструкции и изготавливаются из сплавов на основе меди.
Наконечники необходимо подбирать в соответствии с диметром используемой электродной проволоки.

полярность,
диаметр электродной проволоки,
сила сварочного тока,
напряжение дуги,
скорость подачи проволоки,
вылет электрода, расход углекислого газа, наклон электрода относительно шва и скорость сварки.

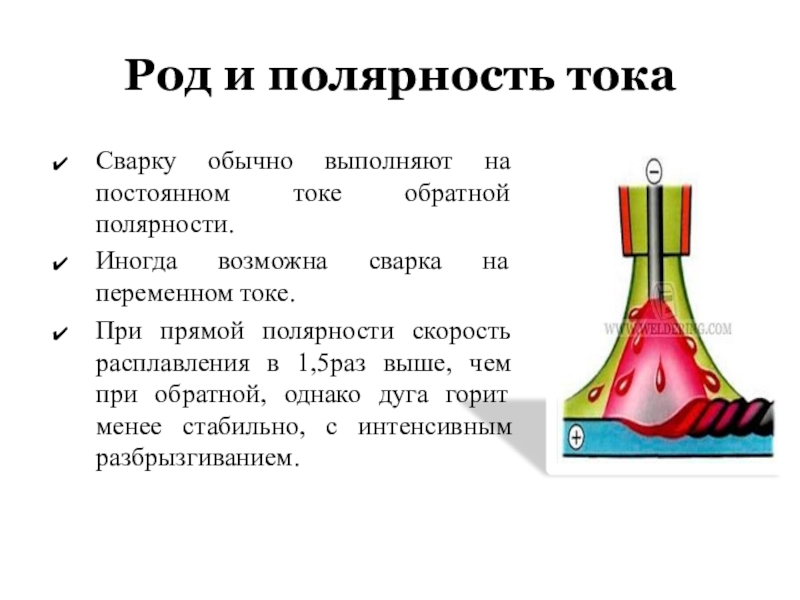

Иногда возможна сварка на переменном токе.
При прямой полярности скорость расплавления в 1,5раз выше, чем при обратной, однако дуга горит менее стабильно, с интенсивным разбрызгиванием.

свариваемого материала и положения шва в пространстве.

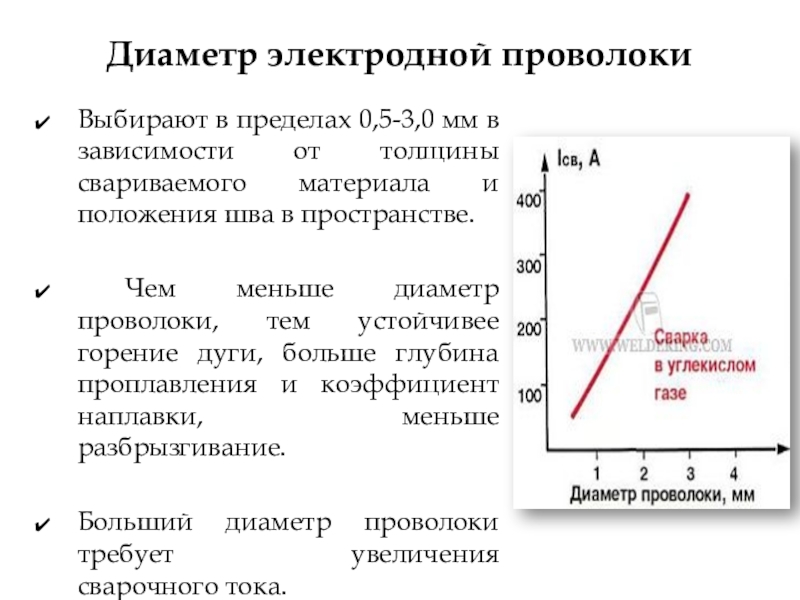

Чем меньше диаметр проволоки, тем устойчивее горение дуги, больше глубина проплавления и коэффициент наплавки, меньше разбрызгивание.

Больший диаметр проволоки требует увеличения сварочного тока.

Сила тока определяет глубину проплавления и производительность процесса в целом.
Ток регулируют скоростью подачи сварочной проволоки.

ширина шва и разбрызгивание увеличиваются.
Ухудшается газовая защита, образуются поры.
Напряжение на дуге устанавливают в зависимости от выбранного сварочного тока.

формирования шва.
Металл большой толщины лучше сваривать узкими швами на высокой скорости.
Медленная сварка способствует разрастанию сварочной ванны и повышает вероятность образования пор в металле шва.

тока.

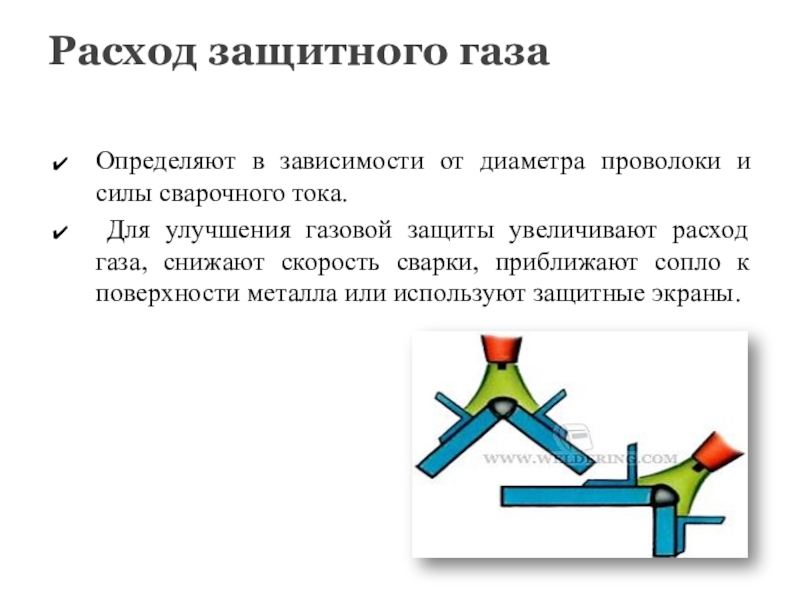

Для улучшения газовой защиты увеличивают расход газа, снижают скорость сварки, приближают сопло к поверхности металла или используют защитные экраны.

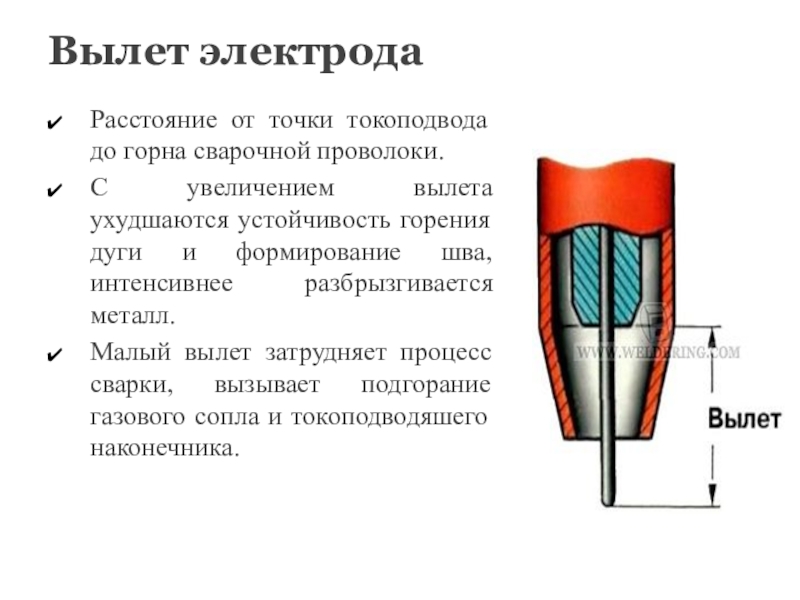

вылета ухудшаются устойчивость горения дуги и формирование шва, интенсивнее разбрызгивается металл.
Малый вылет затрудняет процесс сварки, вызывает подгорание газового сопла и токоподводяшего наконечника.

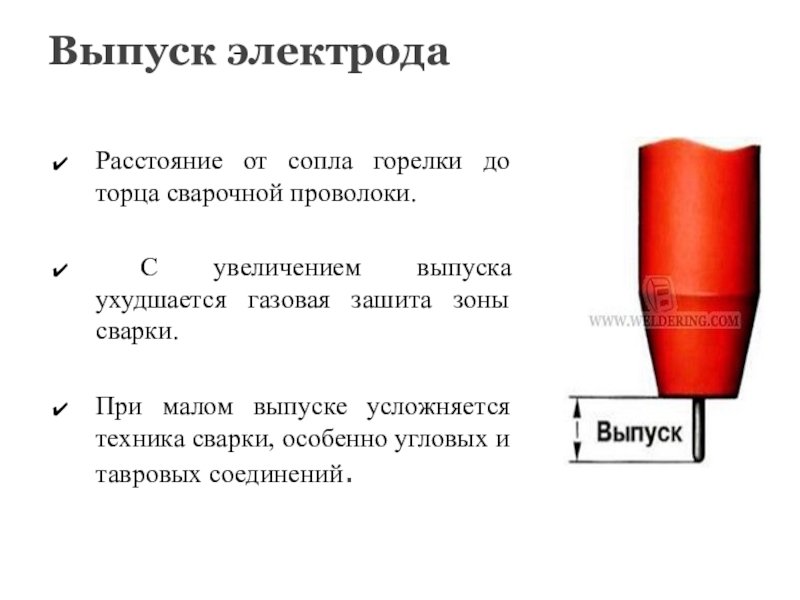

выпуска ухудшается газовая зашита зоны сварки.

При малом выпуске усложняется техника сварки, особенно угловых и тавровых соединений.
