Презентация, доклад и конспект урока технологии Устройство сверлильного станка.

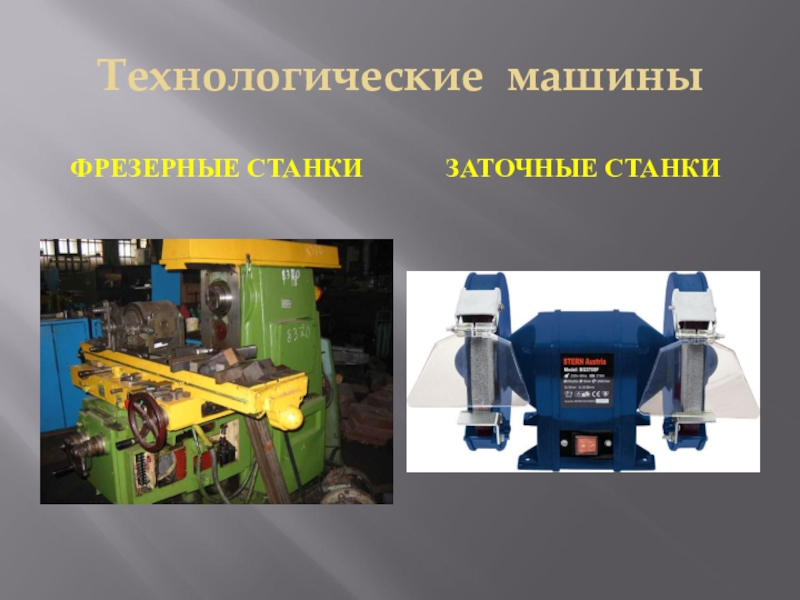

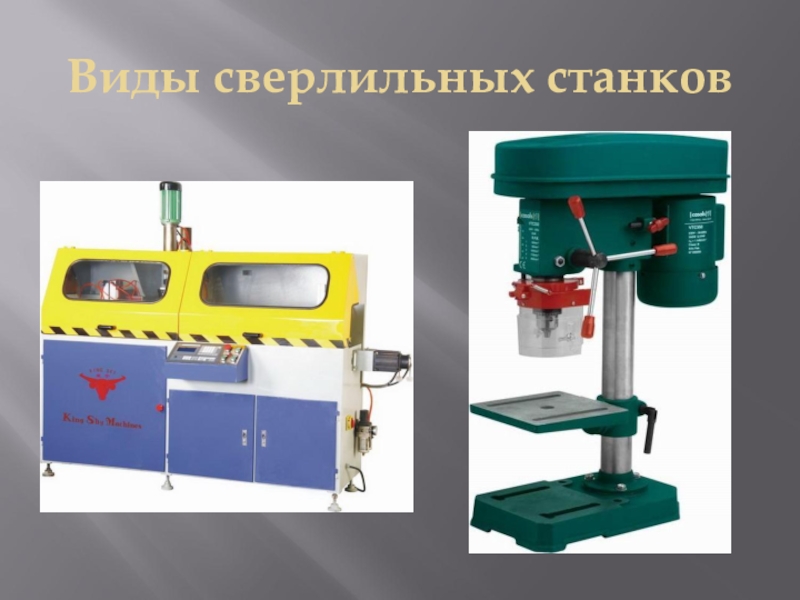

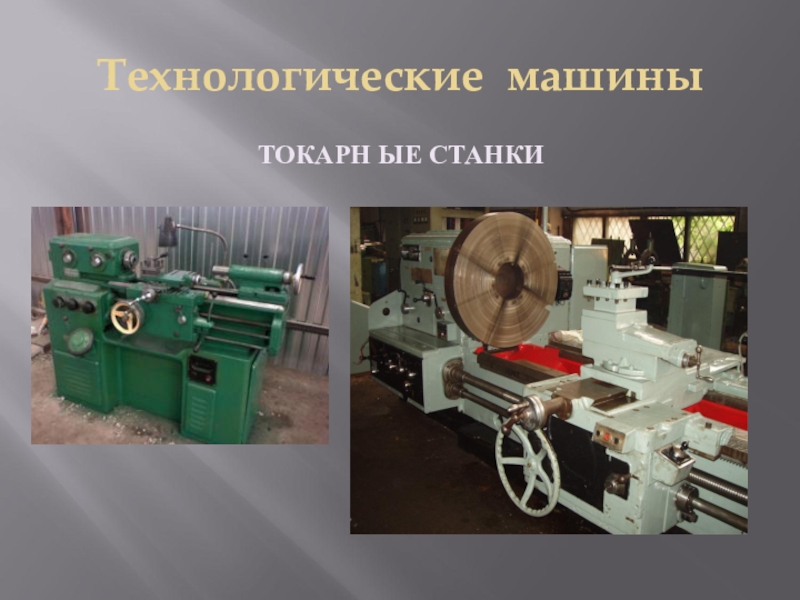

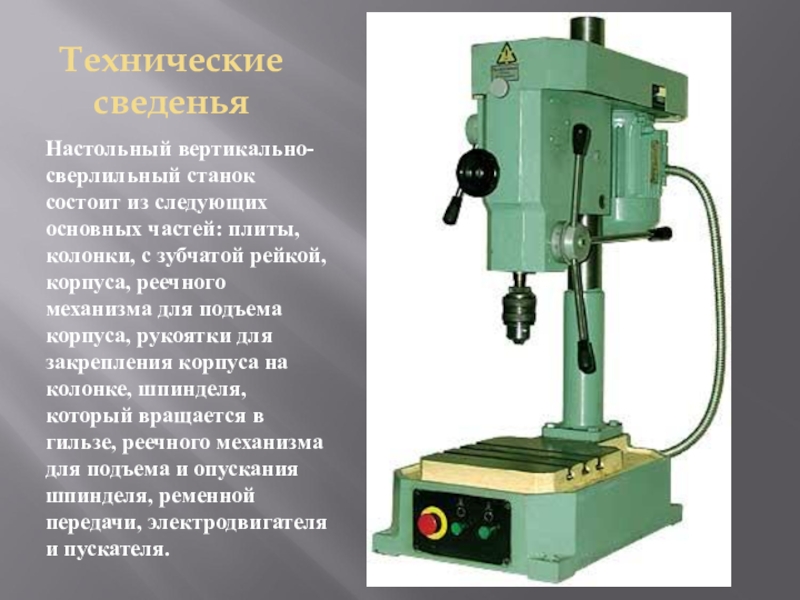

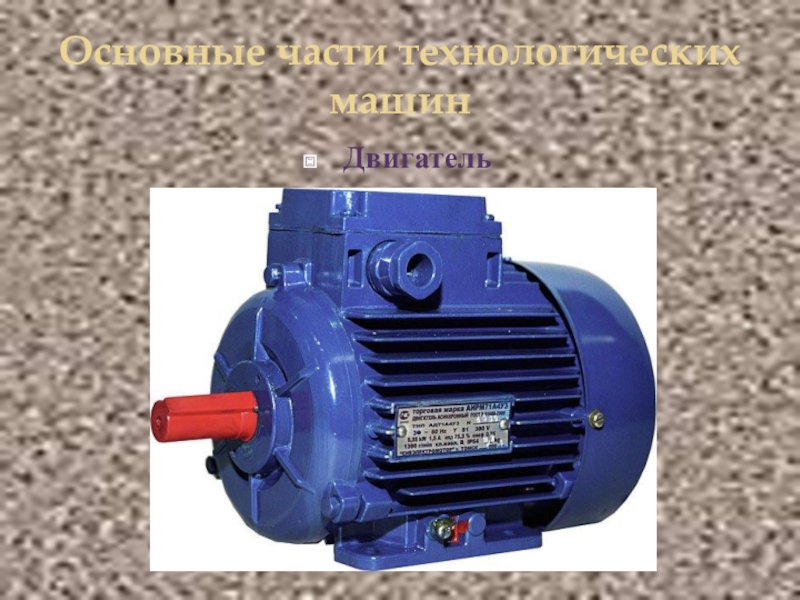

с зубчатой рейкой, корпуса, реечного механизма для подъема корпуса, рукоятки для закрепления корпуса на колонке, шпинделя, который вращается в гильзе, реечного механизма для подъема и опускания шпинделя, ременной передачи, электродвигателя и пускателя.

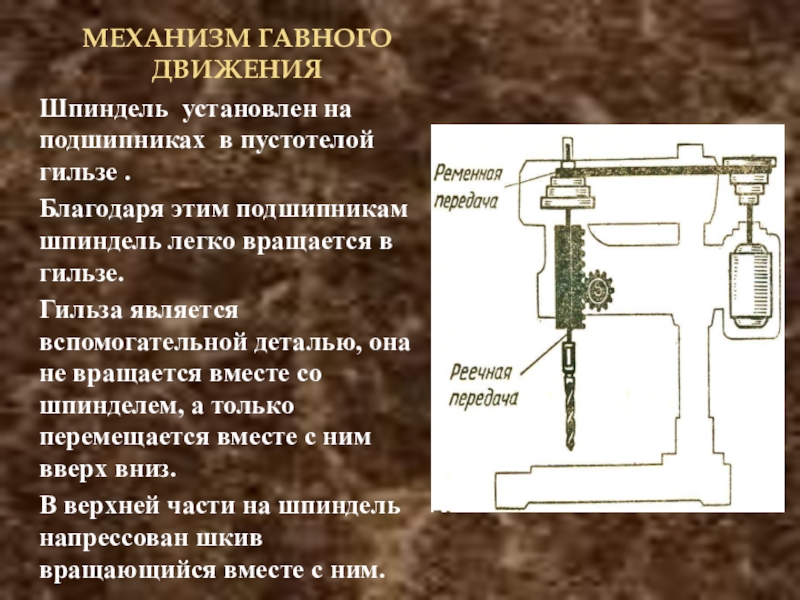

подшипникам шпиндель легко вращается в гильзе.
Гильза является вспомогательной деталью, она не вращается вместе со шпинделем, а только перемещается вместе с ним вверх вниз.

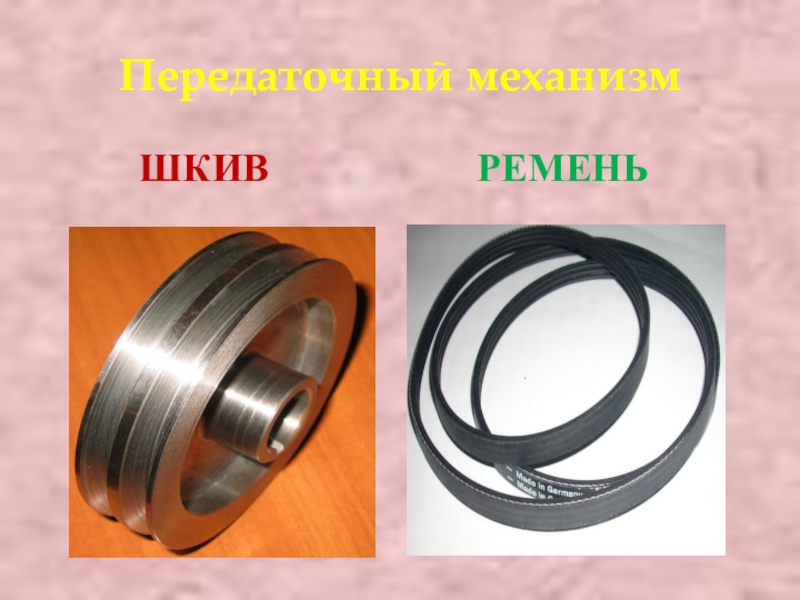

В верхней части на шпиндель напрессован шкив вращающийся вместе с ним.

наружной поверхности зубья - зубчатую рейку, которая соединена с зубчатым колесом.

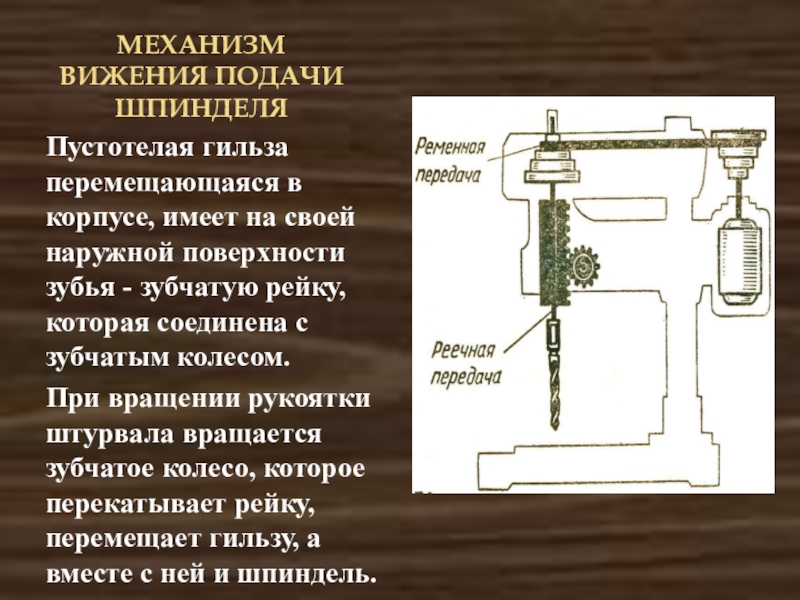

При вращении рукоятки штурвала вращается зубчатое колесо, которое перекатывает рейку, перемещает гильзу, а вместе с ней и шпиндель.

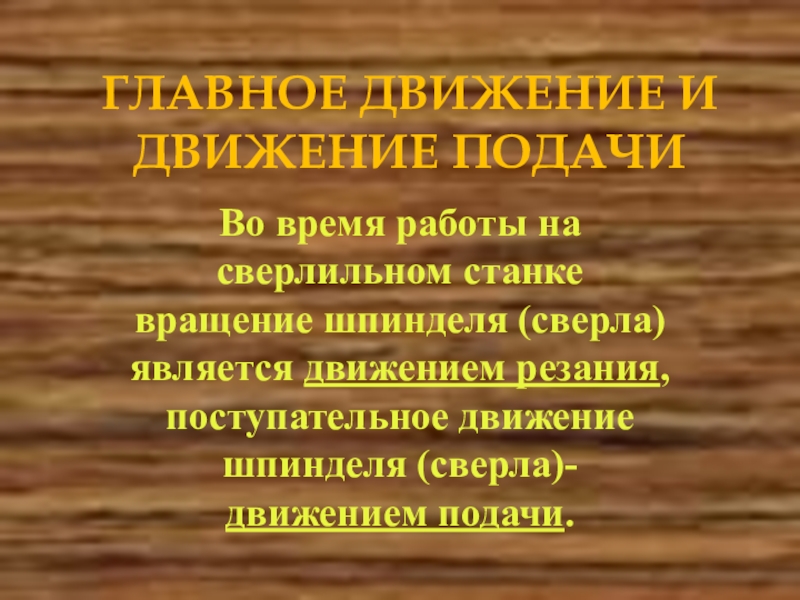

шпинделя (сверла) является движением резания, поступательное движение шпинделя (сверла)- движением подачи.

разрешения учителя.
Выключать станок следует нажатием на кнопку красного цвета.
Нельзя класть инструменты и посторонние предметы на плиту станка.
Движущиеся части станка должны быть надежно ограждены.
Перед работой надо проверить надежность закрепления патрона в шпинделе, сверла в патроне, детали в тисках.
Подготовку сверлильного станка к работе и уборку стружек можно производить только после его остановки. Нельзя тормозить руками вращающийся патрон. При сверлении нельзя сильно нажимать на ручку подачи сверла.
Ось вращения сверла должна быть строго перпендикулярна плоскости заготовки.

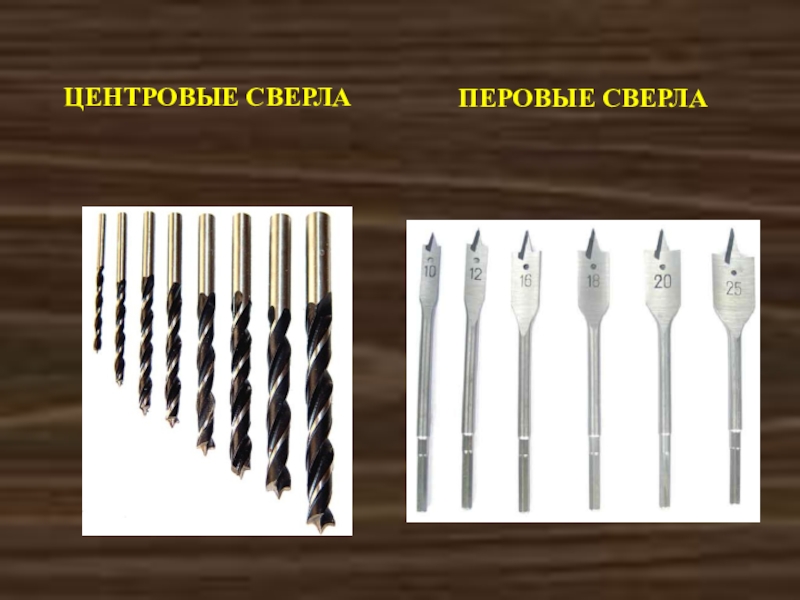

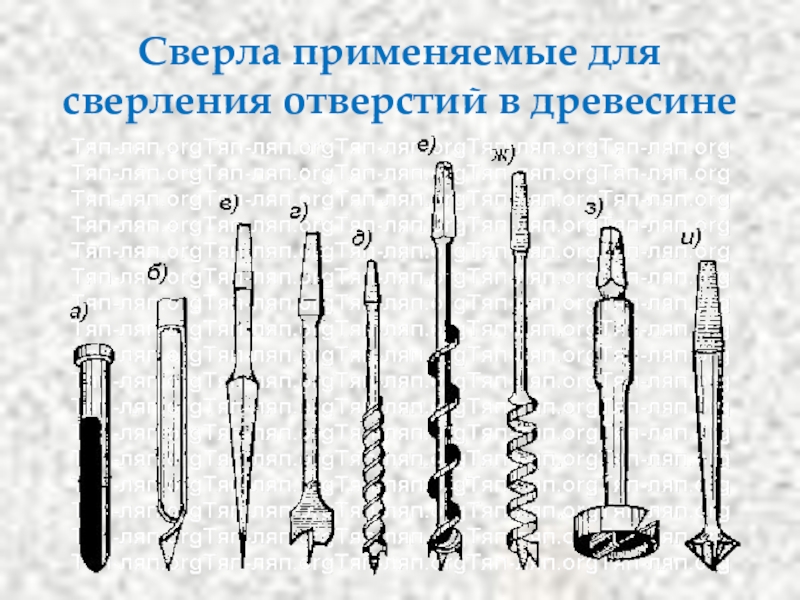

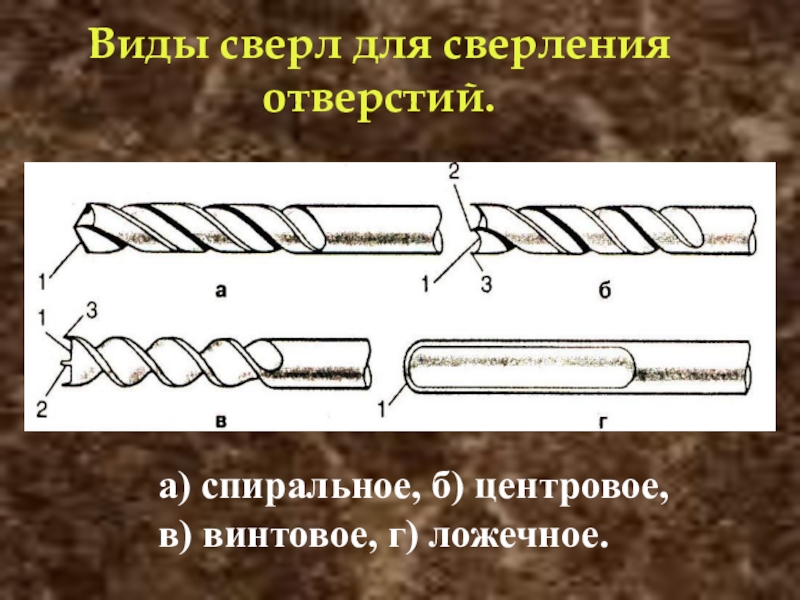

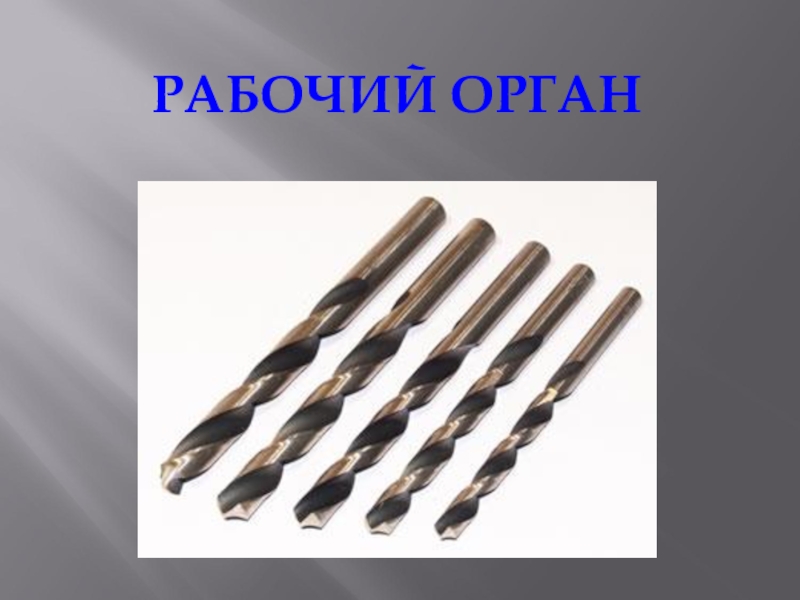

ложечное.

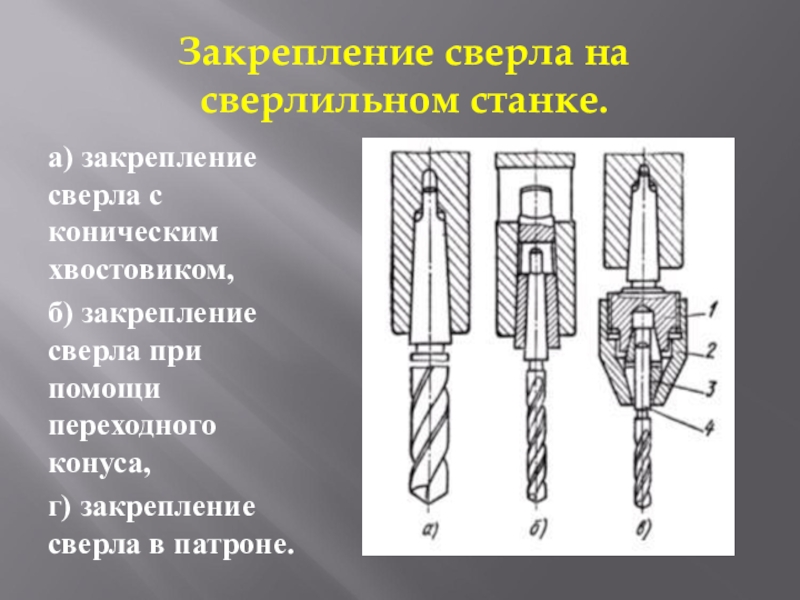

закрепление сверла при помощи переходного конуса,
г) закрепление сверла в патроне.

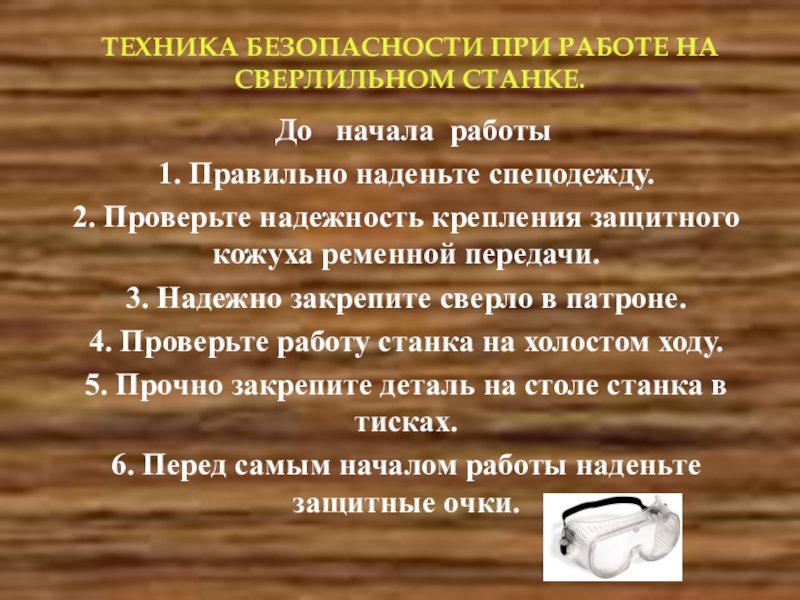

Правильно наденьте спецодежду.
2. Проверьте надежность крепления защитного кожуха ременной передачи.
3. Надежно закрепите сверло в патроне.
4. Проверьте работу станка на холостом ходу.
5. Прочно закрепите деталь на столе станка в тисках.
6. Перед самым началом работы наденьте защитные очки.

хвостовиками.
2. Сверло к детали подавайте плавно, без усилий и рывков, и только после того, как шпиндель станка наберет полную скорость.
3. Перед сверлением металлической заготовки необходимо накернить центры отверстий. Деревянные заготовки в месте сверления накалывают шилом.
4. Особое внимание и осторожность проявляйте в конце сверления. При выходе сверла из материала заготовки уменьшите подачу.
5. При сверлении крупных деревянных заготовок (деталей) на стол под деталь кладите обрезок доски или кусок многослойной фанеры.

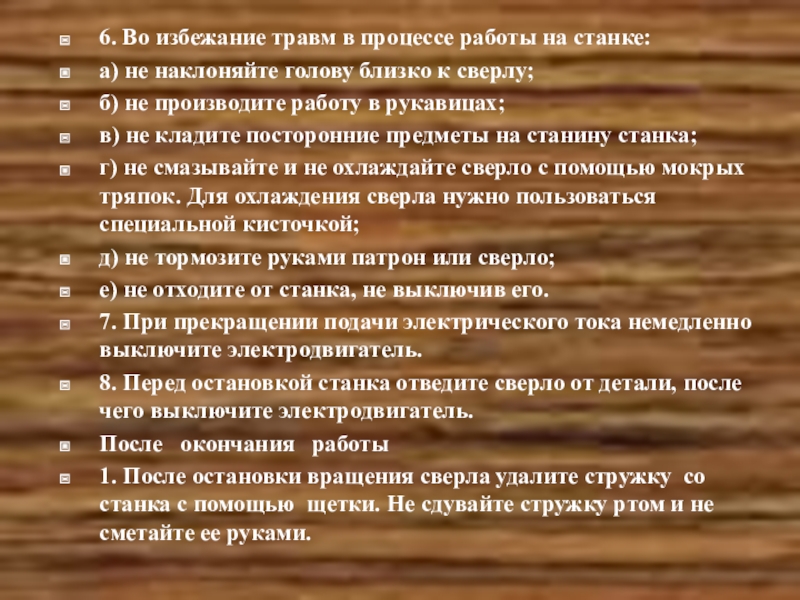

голову близко к сверлу;
б) не производите работу в рукавицах;
в) не кладите посторонние предметы на станину станка;
г) не смазывайте и не охлаждайте сверло с помощью мокрых тряпок. Для охлаждения сверла нужно пользоваться специальной кисточкой;
д) не тормозите руками патрон или сверло;
е) не отходите от станка, не выключив его.
7. При прекращении подачи электрического тока немедленно выключите электродвигатель.
8. Перед остановкой станка отведите сверло от детали, после чего выключите электродвигатель.
После окончания работы
1. После остановки вращения сверла удалите стружку со станка с помощью щетки. Не сдувайте стружку ртом и не сметайте ее руками.

Как устроен механизм подъема корпуса станка?
3. Рассказать об устройстве механизма подачи шпинделя; механизма резания.

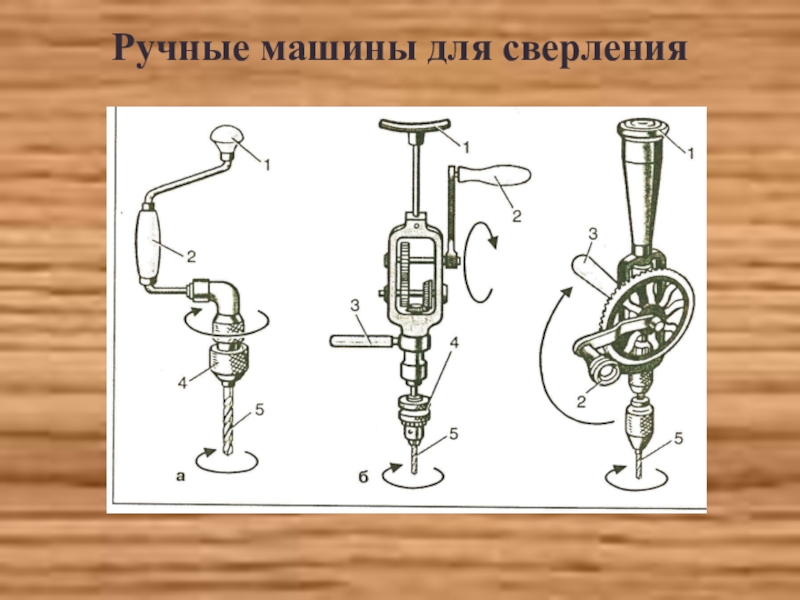

4. В чем преимущества сверлильного станка перед ручной дрелью.
