Слайд 1Основы технологии плиточных работ.
Учитель технологии Губарь Геннадий Васильевич
МБОУ гимназия № 30

города Ставрополя

Основы технологии плиточных работ.Учитель технологии Губарь Геннадий ВасильевичМБОУ гимназия № 30 города Ставрополя

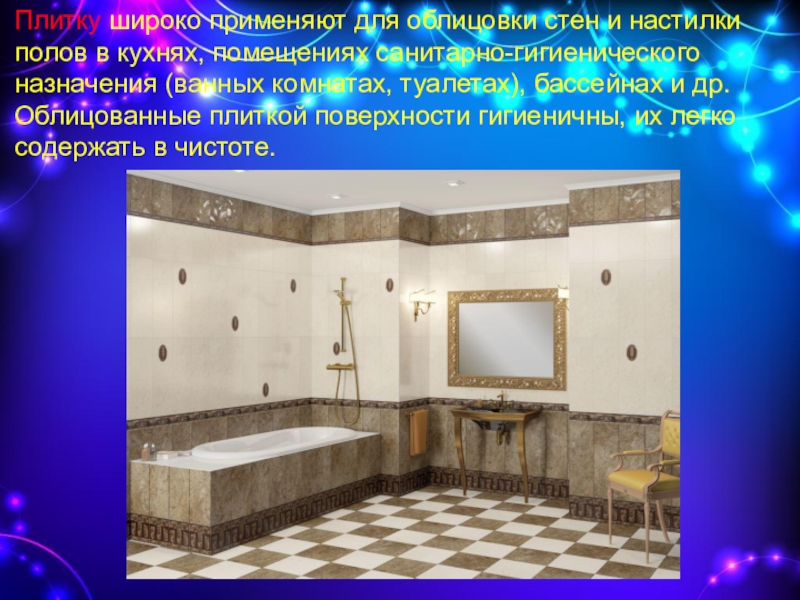

Слайд 2Плитку широко применяют для облицовки стен и настилки полов в кухнях,

помещениях санитарно-гигиенического назначения (ванных комнатах, туалетах), бассейнах и др. Облицованные плиткой поверхности гигиеничны, их легко содержать в чистоте.
Плитку широко применяют для облицовки стен и настилки полов в кухнях, помещениях санитарно-гигиенического назначения (ванных комнатах, туалетах),

Слайд 3Плитка, выпускаемая промышленностью для внутренней отделки помещений, может быть керамической (изготовленной

из глины или близких к ней материалов и подвергнутой обжигу) и пластмассовой.
Плитка может быть различной формы: квадратной, прямоугольной, шести и восьмигранной, фасонной и др.
Плитка, выпускаемая промышленностью для внутренней отделки помещений, может быть керамической (изготовленной из глины или близких к ней

Слайд 4Лицевая сторона керамической плитки покрыта глазурью — тонким стеклообразным слоем различных

цветов, поэтому плитку называют глазурованной. Обратная (тыльная) сторона плитки имеет рифлёную, шероховатую поверхность. Это улучшает её сцепление с раствором или мастикой при наклейке.
Лицевая сторона керамической плитки покрыта глазурью — тонким стеклообразным слоем различных цветов, поэтому плитку называют глазурованной. Обратная

Слайд 5На рисунке показано применение глазурованной плитки различных типов для облицовки стен,


и для настилки полов.

На рисунке показано применение глазурованной плитки различных типов для облицовки стен, и для настилки полов.

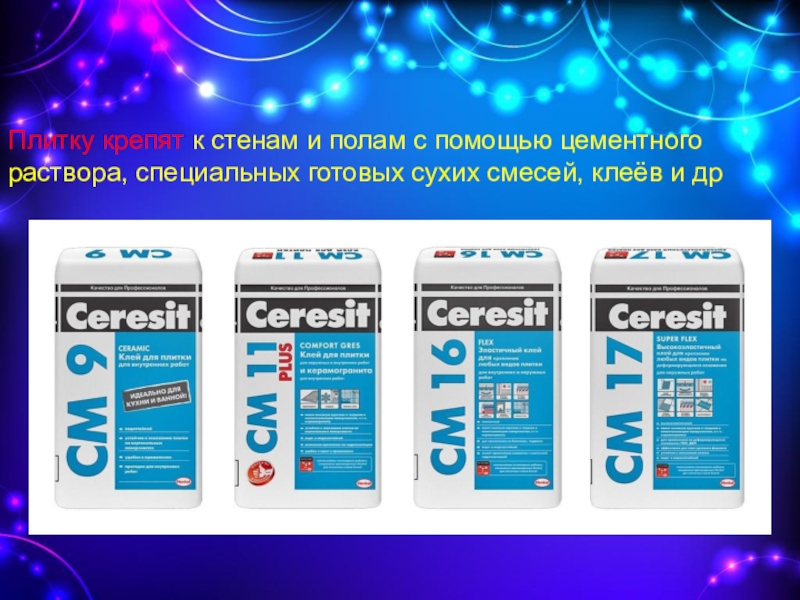

Слайд 6Плитку крепят к стенам и полам с помощью цементного раствора, специальных

готовых сухих смесей, клеёв и др
Плитку крепят к стенам и полам с помощью цементного раствора, специальных готовых сухих смесей, клеёв и др

Слайд 7Для выполнения плиточных работ необходимы следующие инструменты: штукатурная лопатка, молоток, зубило,

плоскогубцы, кусачки, тёрки, шпатели (гладкий и зубчатый), кисти, стеклорез, абразивный круг, шнур, рейка, уровень строительный и др.
Для выполнения плиточных работ необходимы следующие инструменты: штукатурная лопатка, молоток, зубило, плоскогубцы, кусачки, тёрки, шпатели (гладкий и

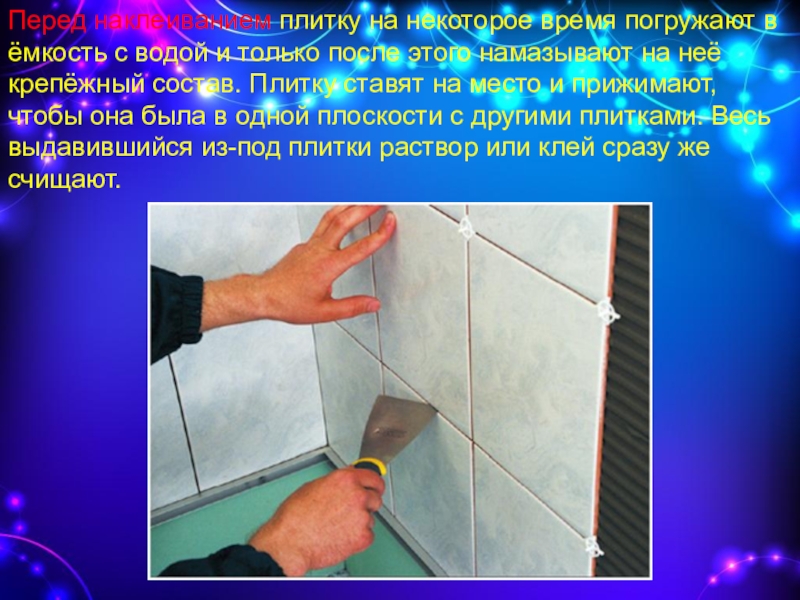

Слайд 8Перед наклеиванием плитку на некоторое время погружают в ёмкость с водой

и только после этого намазывают на неё крепёжный состав. Плитку ставят на место и прижимают, чтобы она была в одной плоскости с другими плитками. Весь выдавившийся из-под плитки раствор или клей сразу же счищают.
Перед наклеиванием плитку на некоторое время погружают в ёмкость с водой и только после этого намазывают на

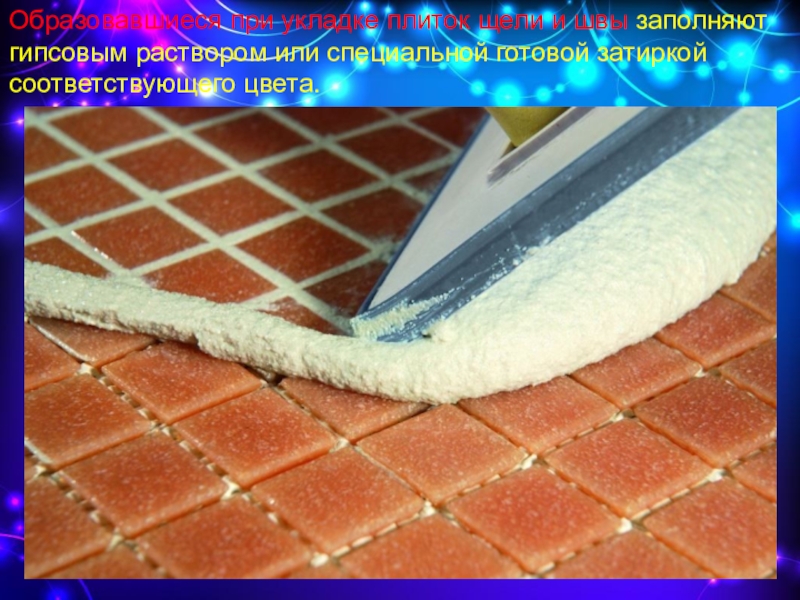

Слайд 9Образовавшиеся при укладке плиток щели и швы заполняют гипсовым раствором или

специальной готовой затиркой соответствующего цвета.
Образовавшиеся при укладке плиток щели и швы заполняют гипсовым раствором или специальной готовой затиркой соответствующего цвета.

Слайд 10Перед облицовыванием стен плиткой необходимо решить, каким образом будет расположена плитка:

шов в шов, вразбежку или по диагонали.
Перед облицовыванием стен плиткой необходимо решить, каким образом будет расположена плитка: шов в шов, вразбежку или по

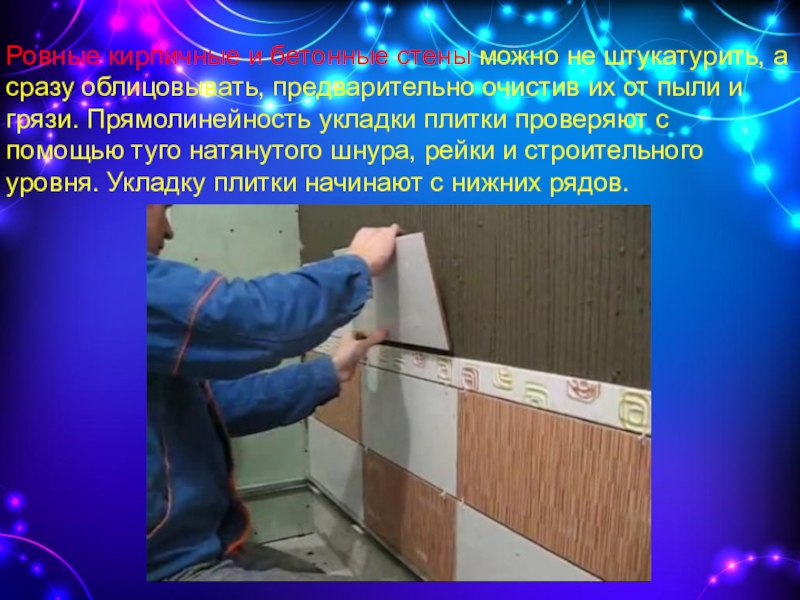

Слайд 11Ровные кирпичные и бетонные стены можно не штукатурить, а сразу облицовывать,

предварительно очистив их от пыли и грязи. Прямолинейность укладки плитки проверяют с помощью туго натянутого шнура, рейки и строительного уровня. Укладку плитки начинают с нижних рядов.
Ровные кирпичные и бетонные стены можно не штукатурить, а сразу облицовывать, предварительно очистив их от пыли и

Слайд 12Не всегда на облицовываемой поверхности укладывается целое число плиток, поэтому их

приходится резать. Для этого применяют специальные приспособления — плиткорезы (рис. а).
Кромки разрезанной плитки зачищают на абразивном круге (рис. б).
Не всегда на облицовываемой поверхности укладывается целое число плиток, поэтому их приходится резать. Для этого применяют специальные

Слайд 13При облицовке стены, из которой выходит труба, в плитке выполняют отверстие.

Для этого плитку надрезают, раскалывают по линии надреза, в половинках выбирают нужное по размеру отверстие, выламывая его кусачками, и ставят плитку на место. При правильной стыковке шов почти незаметен.
При облицовке стены, из которой выходит труба, в плитке выполняют отверстие. Для этого плитку надрезают, раскалывают по

Слайд 14Иногда отдельные плитки имеют отклонения кромок от плоскости. Такие плитки при

облицовке с плотной стыковкой не всегда будут ложиться ровно. В этом случае плитки укладывают с увеличенным зазором (не более 3 мм) между кромками.
Иногда отдельные плитки имеют отклонения кромок от плоскости. Такие плитки при облицовке с плотной стыковкой не всегда

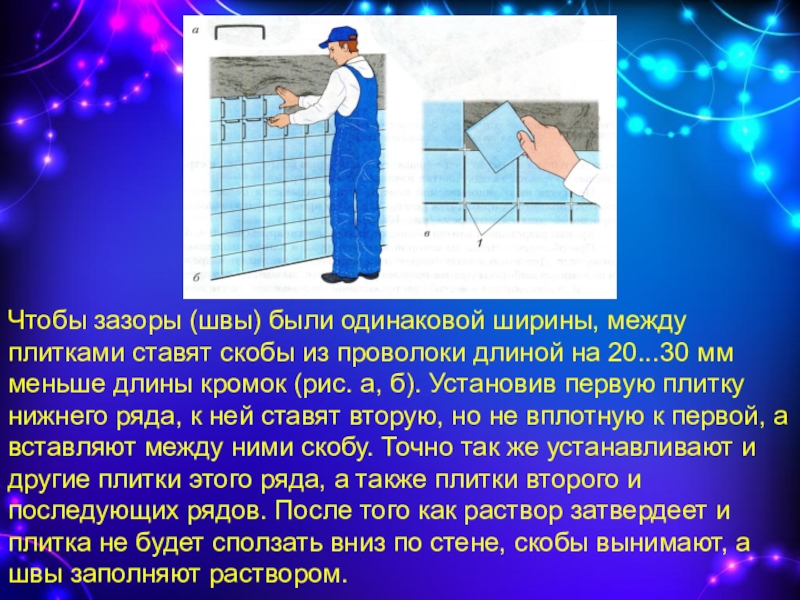

Слайд 15Чтобы зазоры (швы) были одинаковой ширины, между плитками ставят скобы из

проволоки длиной на 20...30 мм меньше длины кромок (рис. а, б). Установив первую плитку нижнего ряда, к ней ставят вторую, но не вплотную к первой, а вставляют между ними скобу. Точно так же устанавливают и другие плитки этого ряда, а также плитки второго и последующих рядов. После того как раствор затвердеет и плитка не будет сползать вниз по стене, скобы вынимают, а швы заполняют раствором.
Чтобы зазоры (швы) были одинаковой ширины, между плитками ставят скобы из проволоки длиной на 20...30 мм меньше

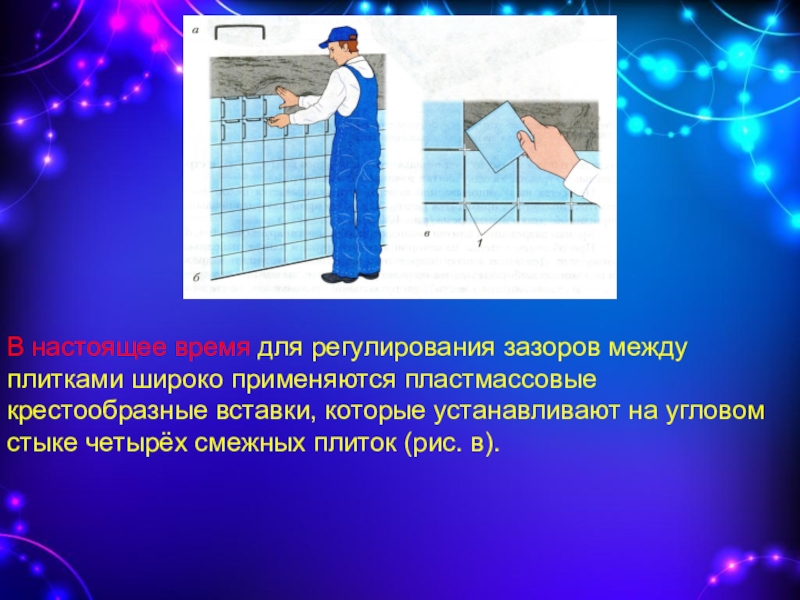

Слайд 16В настоящее время для регулирования зазоров между плитками широко применяются пластмассовые

крестообразные вставки, которые устанавливают на угловом стыке четырёх смежных плиток (рис. в).
В настоящее время для регулирования зазоров между плитками широко применяются пластмассовые крестообразные вставки, которые устанавливают на угловом

Слайд 17Иногда облицовочная плитка отстаёт от основания и вываливается. Если старая плитка

не раскололась, ее тыльную сторону очищают от засохшего раствора. Если она раскололась на две части, эти куски приклеивают или заменяют их новой плиткой. Основание, с которого отвалилась плитка, соскабливают на 1...3 мм, чтобы освободить место для раствора или клея.
Иногда облицовочная плитка отстаёт от основания и вываливается. Если старая плитка не раскололась, ее тыльную сторону очищают

Слайд 18Домашнее задание

1. Изучите § 29 учебника.

Домашнее задание1.	Изучите § 29 учебника.
