Презентация, доклад для 6 класса на тему: Соединение брусков.

Содержание

В 5 классе вы изучали соединение деталей гвоздями, шурупами, на клею. На клеюГвоздямиШурупами

Слайд 1Соединение брусков
6 класс

Соединение брусков  6 класс

Слайд 2В 5 классе вы изучали соединение деталей гвоздями, шурупами, на клею.



На клею

Гвоздями

Шурупами

В 5 классе вы изучали соединение деталей гвоздями, шурупами, на клею. На клеюГвоздямиШурупами

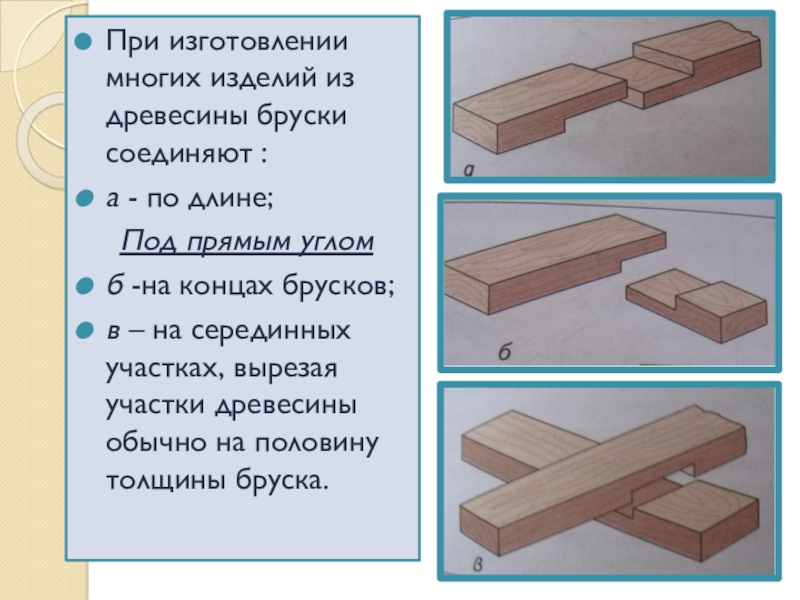

Слайд 3При изготовлении многих изделий из древесины бруски соединяют :
а - по

длине;
Под прямым углом
б -на концах брусков;
в – на серединных участках, вырезая участки древесины обычно на половину толщины бруска.
При изготовлении многих изделий из древесины бруски соединяют :а - по длине;Под прямым угломб -на концах брусков;в

Слайд 4Таким способом можно соединять бруски в рамках, стендах, подставках под новогоднюю

ёлку и т.п.
Таким способом можно соединять бруски в рамках, стендах, подставках под новогоднюю ёлку и т.п.

Слайд 5

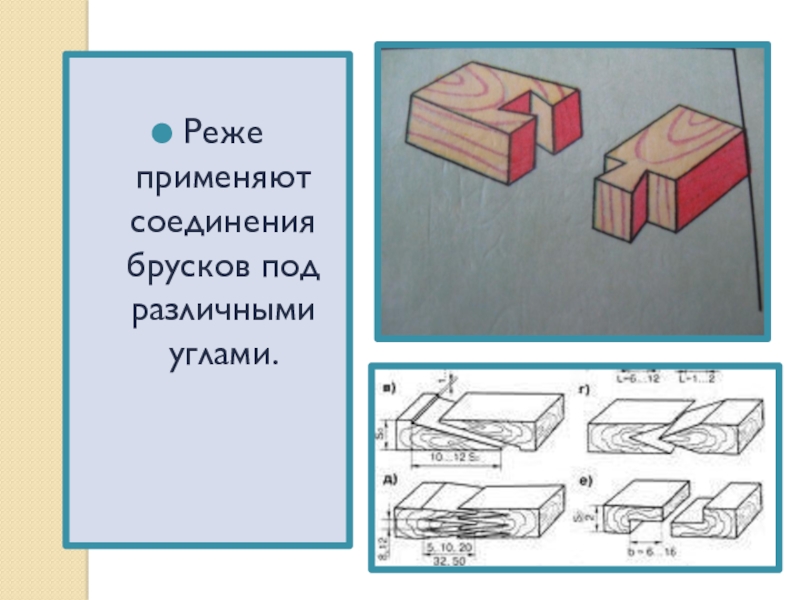

Реже применяют соединения брусков под различными углами.




Реже применяют соединения брусков под различными углами.

Слайд 6
Если бруски соединяют под прямым углом, то длина вырезаемого участка

а должна равняться ширине присоединяемой детали.
Если бруски соединяют под прямым углом, то длина вырезаемого участка  а  должна равняться ширине присоединяемой

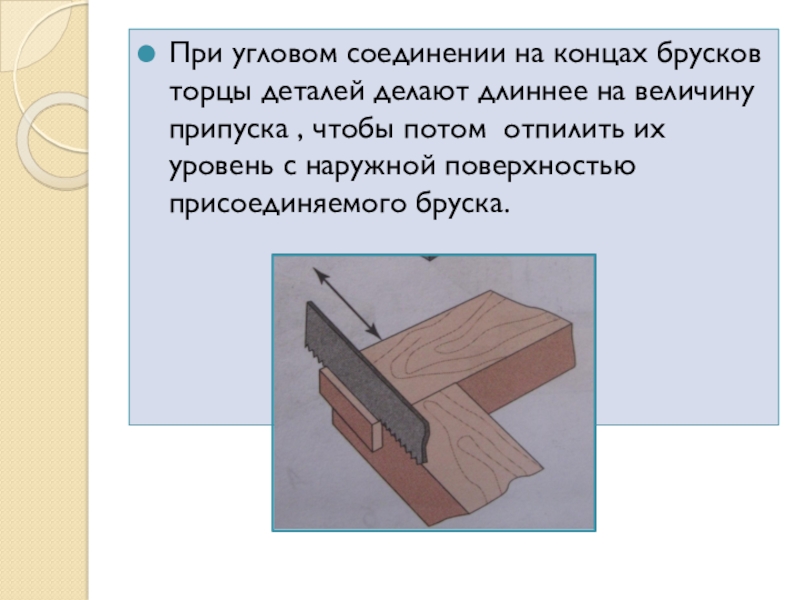

Слайд 7При угловом соединении на концах брусков торцы деталей делают длиннее на

величину припуска , чтобы потом отпилить их уровень с наружной поверхностью присоединяемого бруска.
При угловом соединении на концах брусков торцы деталей делают длиннее на величину припуска , чтобы потом отпилить

Слайд 8При разметке брусков, соединяемых под прямым углом, линейкой размечают длину и

ширину будущего изделия и с помощью угольника проводят линии поперечной разметки с
четырёх
сторон.
При разметке брусков, соединяемых под прямым углом, линейкой размечают длину и ширину будущего изделия и с помощью

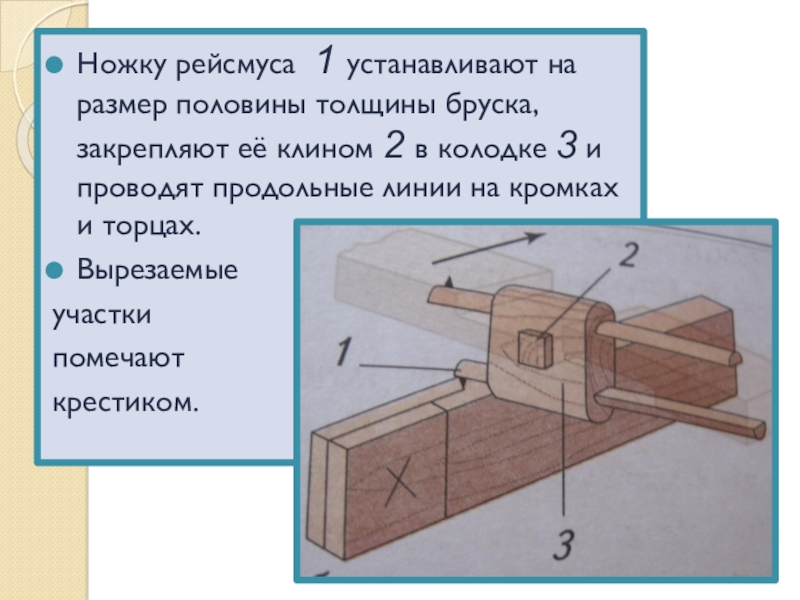

Слайд 9Ножку рейсмуса 1 устанавливают на размер половины толщины бруска, закрепляют её

клином 2 в колодке 3 и проводят продольные линии на кромках и торцах.
Вырезаемые
участки
помечают
крестиком.
Ножку рейсмуса 1 устанавливают на размер половины толщины бруска, закрепляют её клином 2 в колодке 3 и

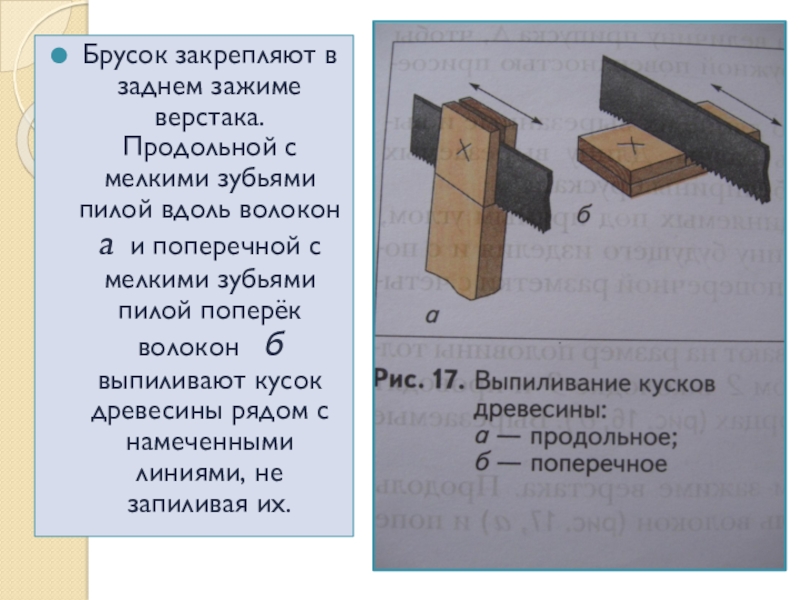

Слайд 10Брусок закрепляют в заднем зажиме верстака. Продольной с мелкими зубьями пилой

вдоль волокон а и поперечной с мелкими зубьями пилой поперёк волокон б выпиливают кусок древесины рядом с намеченными линиями, не запиливая их.
Брусок закрепляют в заднем зажиме верстака. Продольной с мелкими зубьями пилой вдоль волокон а и поперечной с

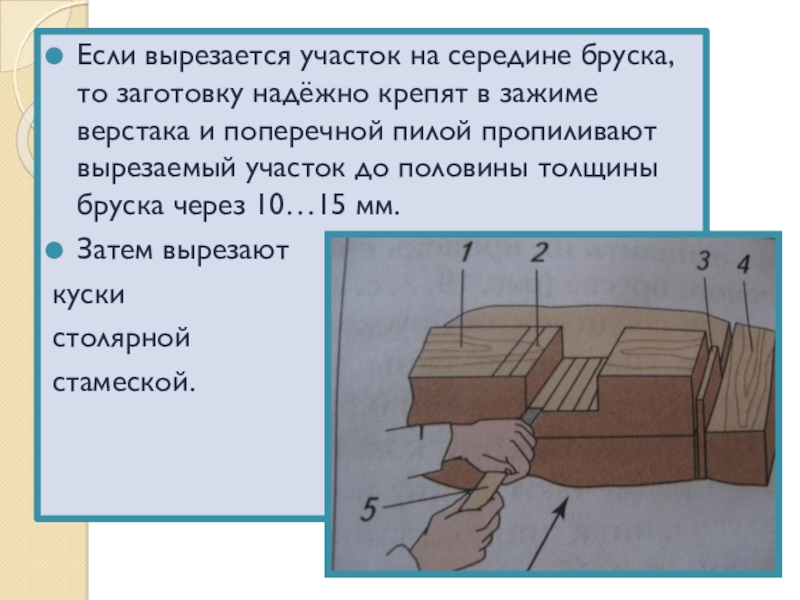

Слайд 11Если вырезается участок на середине бруска, то заготовку надёжно крепят в

зажиме верстака и поперечной пилой пропиливают вырезаемый участок до половины толщины бруска через 10…15 мм.
Затем вырезают
куски
столярной
стамеской.

Если вырезается участок на середине бруска, то заготовку надёжно крепят в зажиме верстака и поперечной пилой пропиливают

Слайд 12Вырезанные участки зачищают стамеской или рашпилем и подгоняют друг к другу

до их плотного соединения.
Вырезанные участки зачищают стамеской или рашпилем и подгоняют друг к другу до их плотного соединения.

Слайд 13Для более прочного соединения соединяемые поверхности смазывают клеем и собирают изделие,

скрепляя
дополнительно гвоздями,
шурупами или шкантами.
Для более прочного соединения соединяемые поверхности смазывают клеем и собирают изделие, скрепляя дополнительно гвоздями, шурупами или шкантами.

Слайд 14

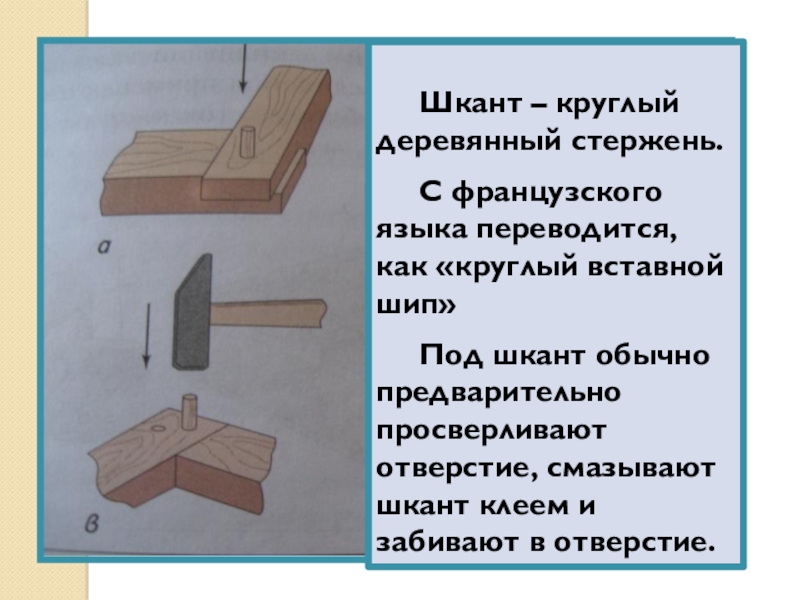

Шкант – круглый деревянный стержень.



С французского языка переводится, как «круглый вставной шип»

Под шкант обычно предварительно просверливают отверстие, смазывают шкант клеем и забивают в отверстие.

Шкант – круглый деревянный стержень.   С французского языка переводится, как

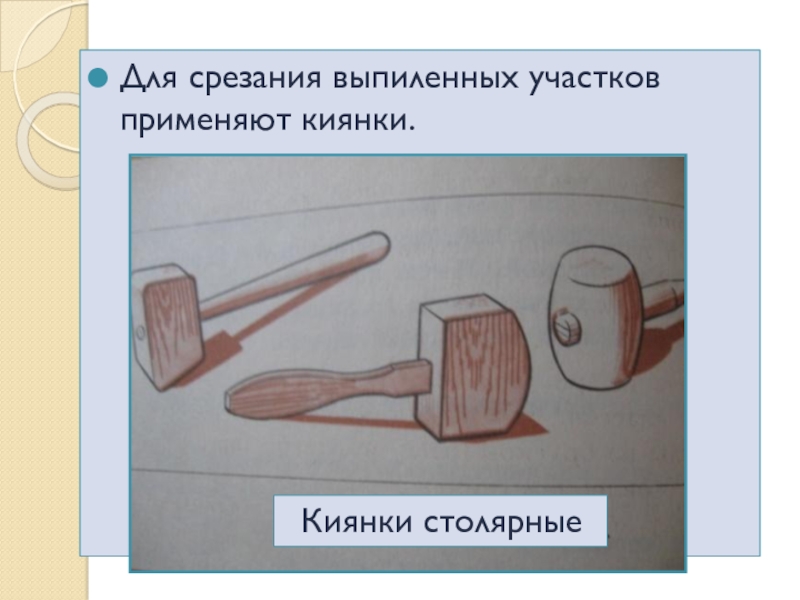

Слайд 15Для срезания выпиленных участков применяют киянки.
Киянки столярные

Для срезания выпиленных участков применяют киянки. Киянки столярные

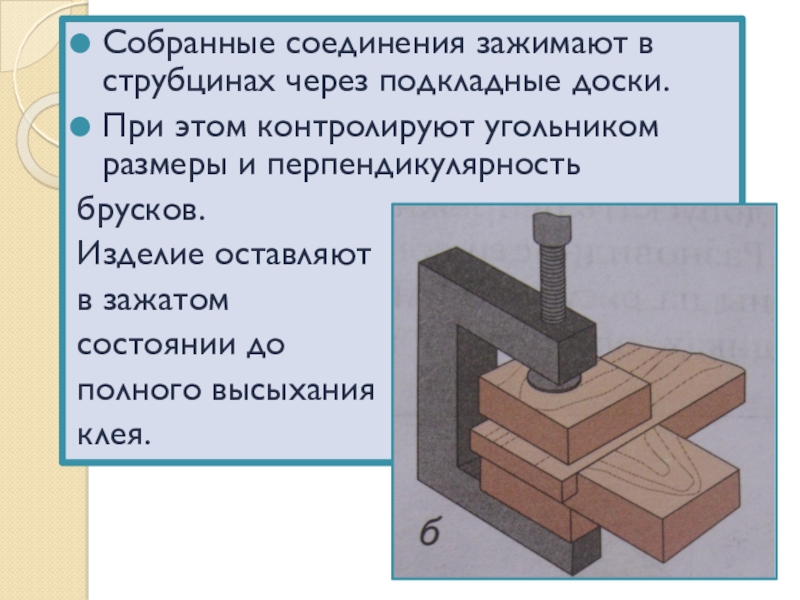

Слайд 16Собранные соединения зажимают в струбцинах через подкладные доски.
При этом контролируют угольником

размеры и перпендикулярность
брусков.
Изделие оставляют
в зажатом
состоянии до
полного высыхания
клея.
Собранные соединения зажимают в струбцинах через подкладные доски.При этом контролируют угольником размеры и перпендикулярность брусков. Изделие оставляют

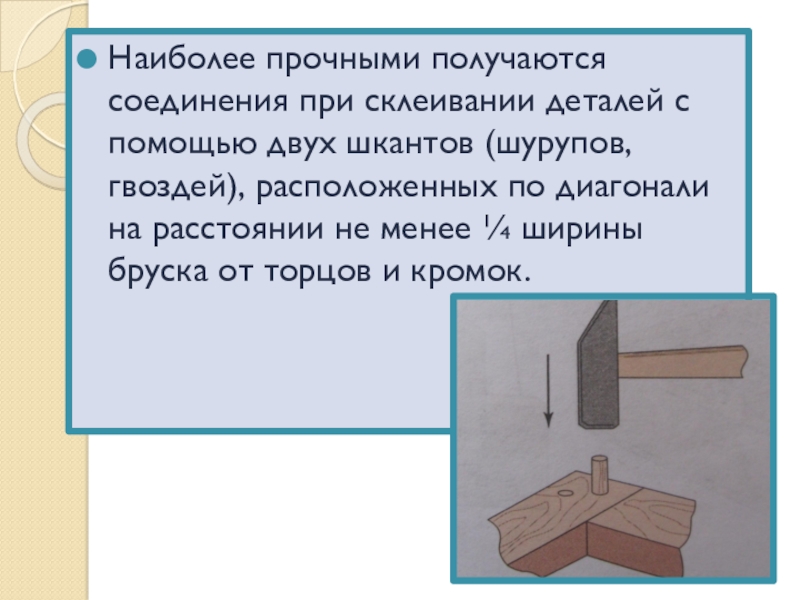

Слайд 17Наиболее прочными получаются соединения при склеивании деталей с помощью двух шкантов

(шурупов, гвоздей), расположенных по диагонали на расстоянии не менее ¼ ширины бруска от торцов и кромок.
Наиболее прочными получаются соединения при склеивании деталей с помощью двух шкантов (шурупов, гвоздей), расположенных по диагонали на

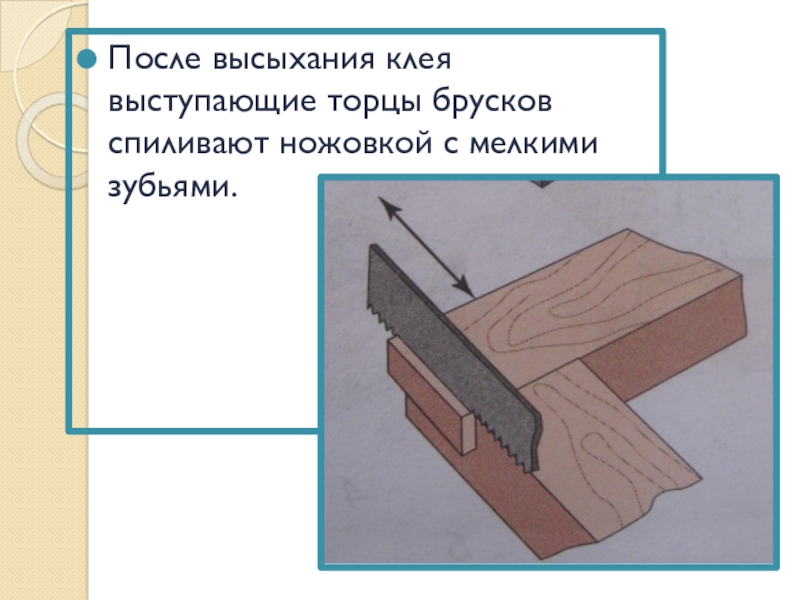

Слайд 18После высыхания клея выступающие торцы брусков спиливают ножовкой с мелкими зубьями.

После высыхания клея выступающие торцы брусков спиливают ножовкой с мелкими зубьями.

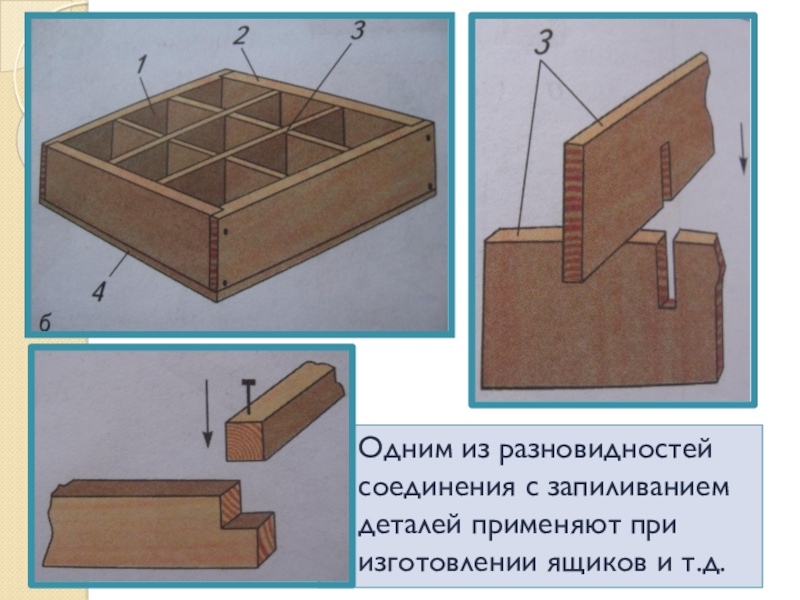

Слайд 19Одним из разновидностей соединения с запиливанием деталей применяют при изготовлении ящиков

и т.д.
Одним из разновидностей соединения с запиливанием деталей применяют при изготовлении ящиков и т.д.

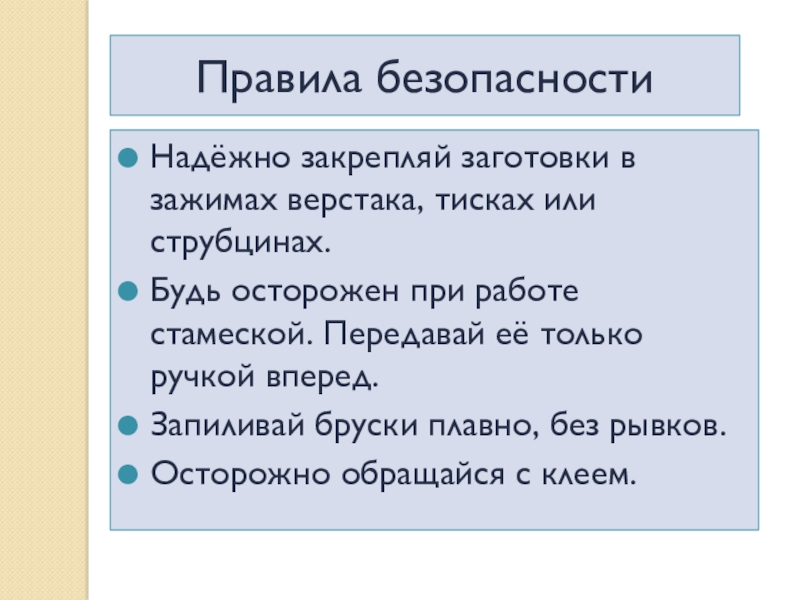

Слайд 20Правила безопасности
Надёжно закрепляй заготовки в зажимах верстака, тисках или струбцинах.
Будь осторожен

при работе стамеской. Передавай её только ручкой вперед.
Запиливай бруски плавно, без рывков.
Осторожно обращайся с клеем.

Правила безопасностиНадёжно закрепляй заготовки в зажимах верстака, тисках или струбцинах.Будь осторожен при работе стамеской. Передавай её только

Слайд 21Проверь себя!
1. При разметке деревянных брусков применяют:
а) карандаш; б)

рейсмус; в) ножовку; г) угольник.
2. Соединение нескольких деталей в изделие называют:
а) врезкой; б) сборкой; в) зачисткой.
3. Соединить детали между собой можно:
а) стамеской; б) шурупом; в) врезкой.
4. Вырезаемые участки размечают знаком: а) Х; б) Н; в) Y
Проверь себя! 1. При разметке деревянных брусков применяют: а) карандаш; б) рейсмус; в) ножовку; г) угольник.

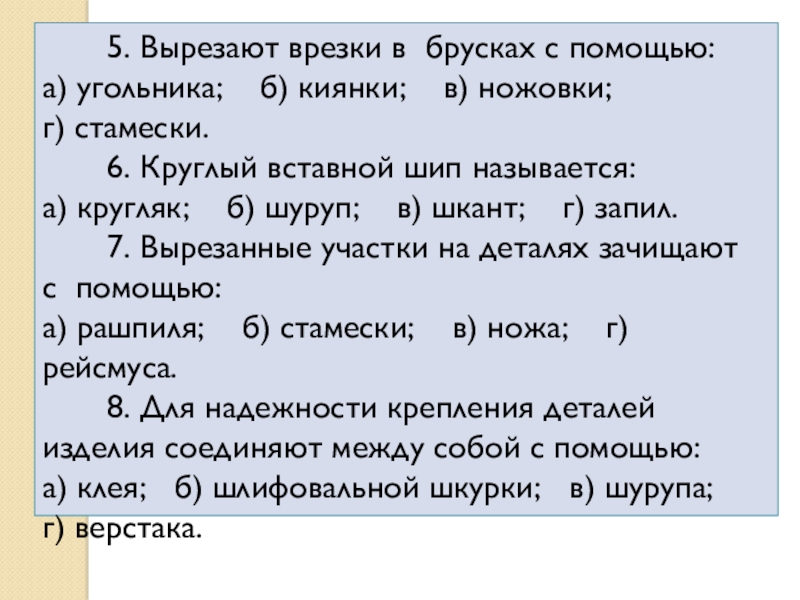

Слайд 22 5. Вырезают врезки в брусках с помощью:


а) угольника; б) киянки; в) ножовки; г) стамески.
6. Круглый вставной шип называется:
а) кругляк; б) шуруп; в) шкант; г) запил.
7. Вырезанные участки на деталях зачищают с помощью:
а) рашпиля; б) стамески; в) ножа; г) рейсмуса.
8. Для надежности крепления деталей изделия соединяют между собой с помощью:
а) клея; б) шлифовальной шкурки; в) шурупа; г) верстака.
5. Вырезают врезки в брусках с помощью: а) угольника;  б) киянки;

Слайд 23Практическая работа
Подбери и разметь бруски для соединения врезкой в половину их

толщины.
Выпили и срежь стамеской врезки.
Зачисти и подгони места соединения брусков стамеской или рашпилем.
Нанеси клей ПВА на склеиваемые поверхности, скрепи соединение дополнительно шкантами или шурупами.
Зажми клеевое соединение в струбцине или зажиме верстака. После склеивания на следующем уроке зачисти поверхности изделия.


Практическая работаПодбери и разметь бруски для соединения врезкой в половину их толщины.Выпили и срежь стамеской врезки.Зачисти и
