Презентация, доклад на тему Основы технологии дуговой резки

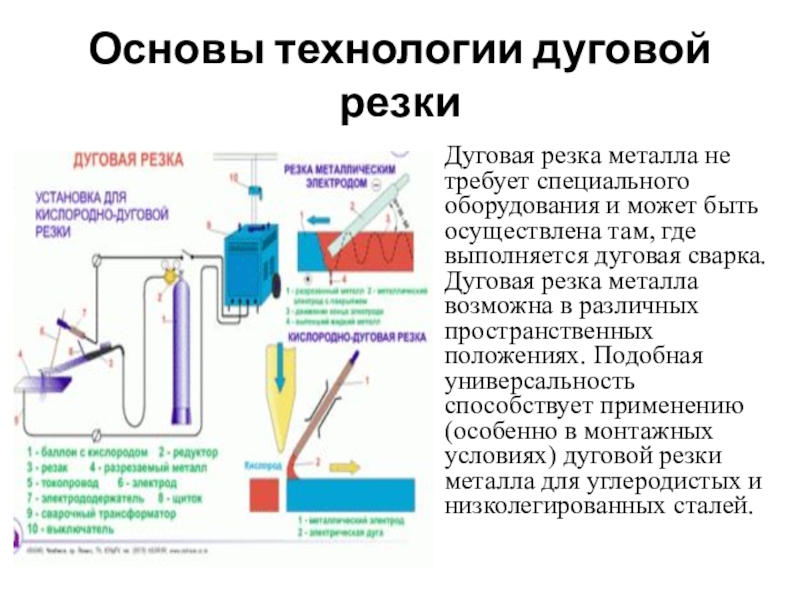

может быть осуществлена там, где выполняется дуговая сварка. Дуговая резка металла возможна в различных пространственных положениях. Подобная универсальность способствует применению (особенно в монтажных условиях) дуговой резки металла для углеродистых и низколегированных сталей.

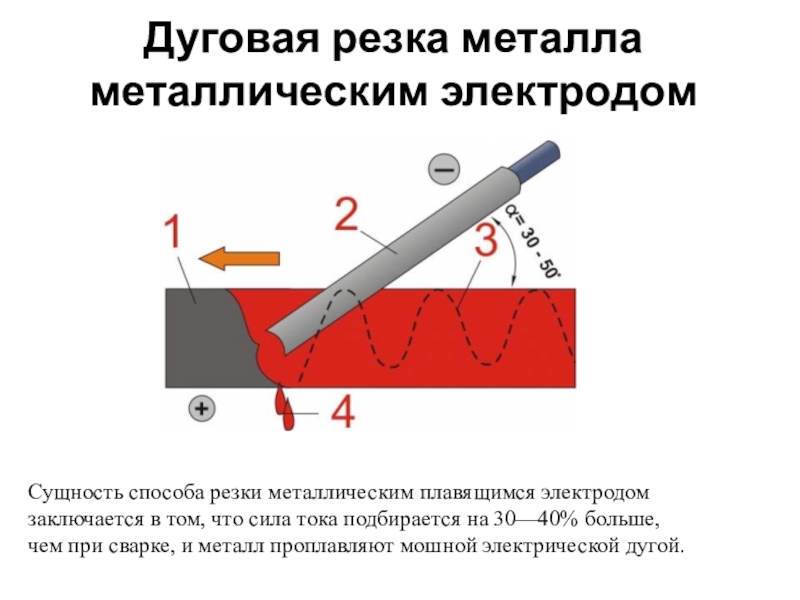

в том, что сила тока подбирается на 30—40% больше,
чем при сварке, и металл проплавляют мошной электрической дугой.

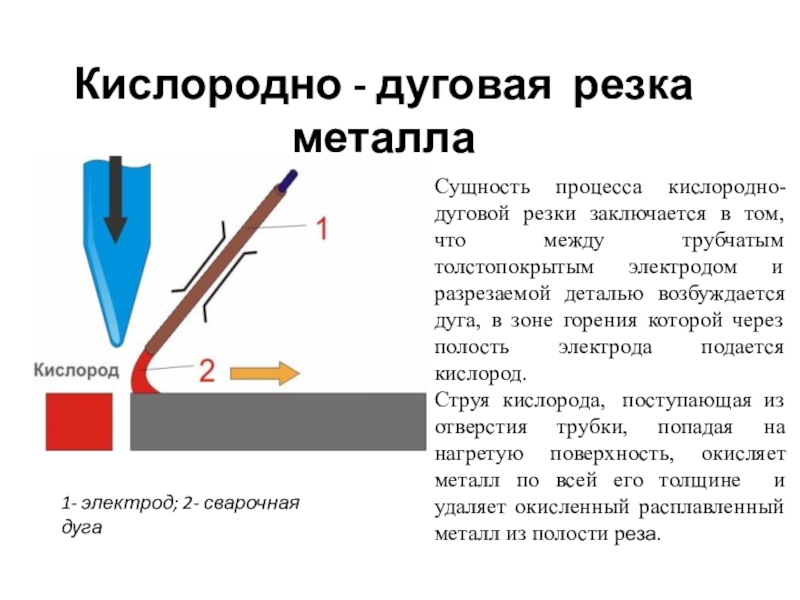

что между трубчатым толстопокрытым электродом и разрезаемой деталью возбуждается дуга, в зоне горения которой через полость электрода подается кислород.
Струя кислорода,  поступающая из отверстия трубки, попадая на нагретую поверхность, окисляет металл по всей его толщине и удаляет окисленный расплавленный металл из полости реза.

1- электрод; 2- сварочная дуга

между изделием и угольным электродом, а удаляется струей сжатого воздуха.

1 — разрезаемый металл;  2 — электрод;  3 — воздушно-дуговой резак;  4 —  разрезанный металл; 5 — струя воздуха

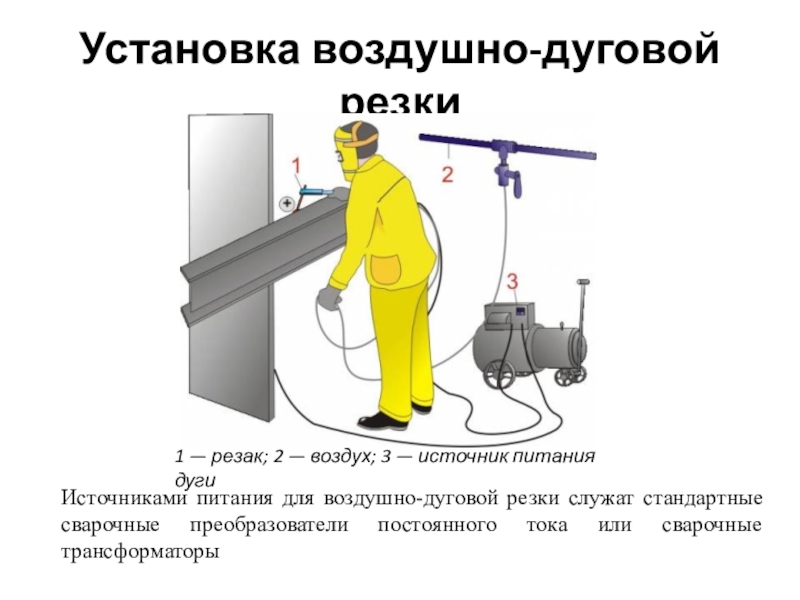

питания дуги

Источниками питания для воздушно-дуговой резки служат стандартные сварочные преобразователи постоянного тока или сварочные трансформаторы

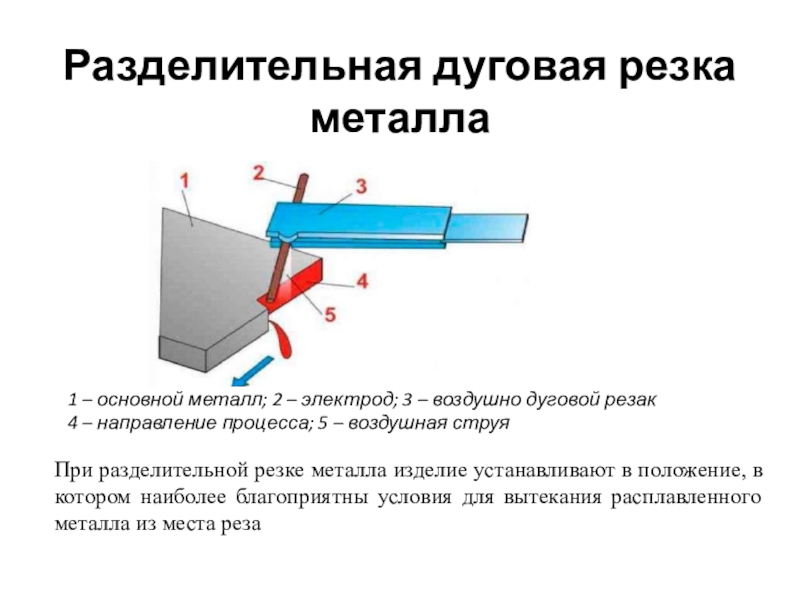

– воздушно дуговой резак
4 – направление процесса; 5 – воздушная струя

При разделительной резке металла изделие устанавливают в положение, в котором наиболее благоприятны условия для вытекания расплавленного металла из места реза

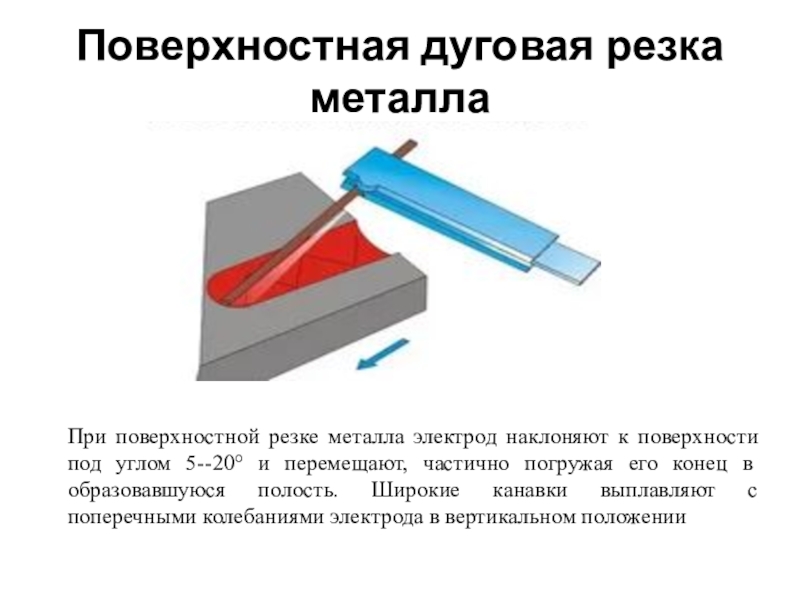

под углом 5--20° и перемещают, частично погружая его конец в образовавшуюся полость. Широкие канавки выплавляют с поперечными колебаниями электрода в вертикальном положении

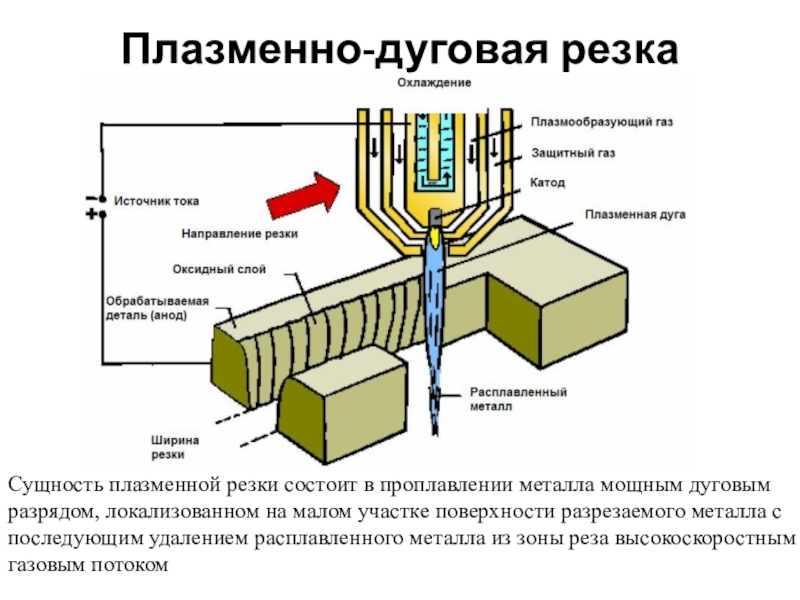

локализованном на малом участке поверхности разрезаемого металла с последующим удалением расплавленного металла из зоны реза высокоскоростным газовым потоком

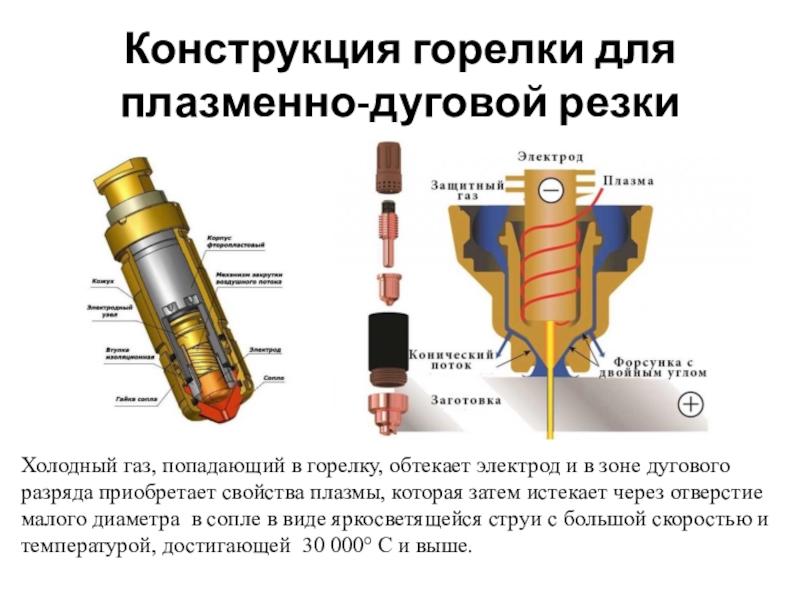

и в зоне дугового разряда приобретает свойства плазмы, которая затем истекает через отверстие малого диаметра в сопле в виде яркосветящейся струи с большой скоростью и температурой, достигающей 30 000° С и выше.
