Презентация, доклад на тему Основы робототехники в начальной школе. Виды передач
Содержание
- 1. Основы робототехники в начальной школе. Виды передач

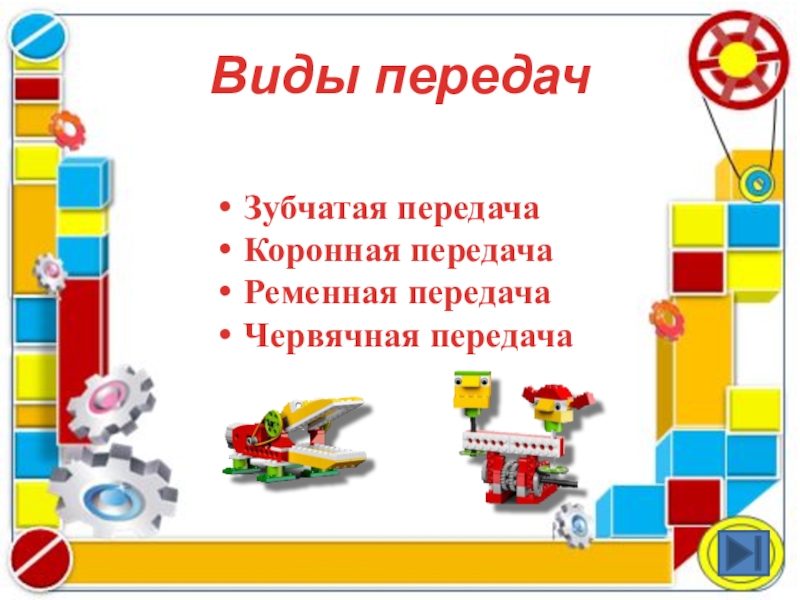

- 2. Виды передач Зубчатая передачаКоронная передачаРеменная передачаЧервячная передача
- 3. Зубчатая передача Зубчатая передача -
- 4. Зубчатая передача Зубчатая передача состоит
- 5. Зубчатая передача Меньшее из двух колес сопряженной пары называют шестернёй; большее — зубчатым колесом.
- 6. Зубчатая передача Ведущий вал,
- 7. Зубчатая передача Если при
- 8. Зубчатая передача При этом
- 9. Зубчатая передача Зубчатая передача может:передавать вращательное движение;изменять число об/мин;увеличивать или уменьшать силу вращения;менять направление вращения.

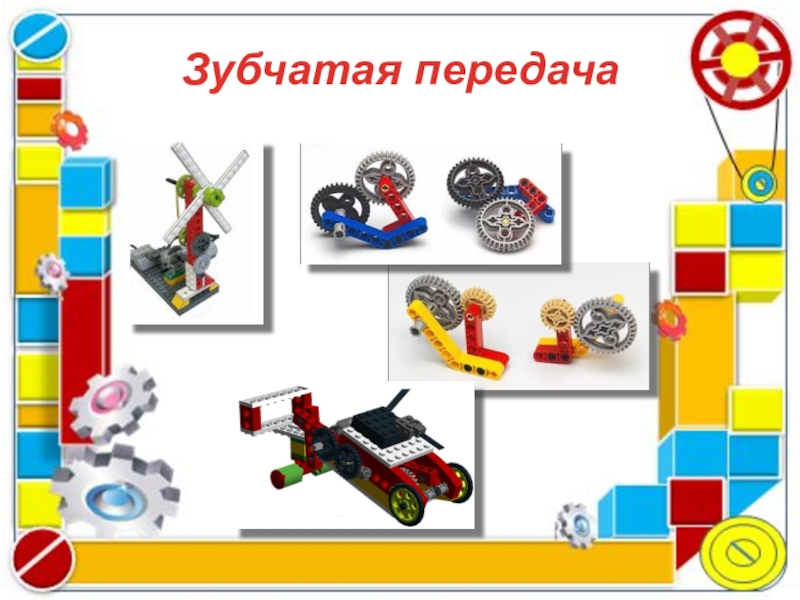

- 10. Зубчатая передача

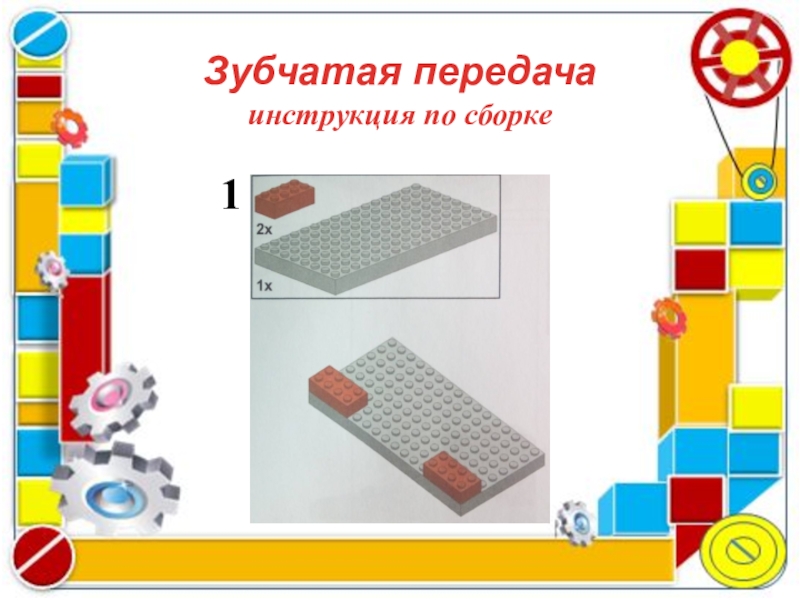

- 11. Зубчатая передача инструкция по сборке 1

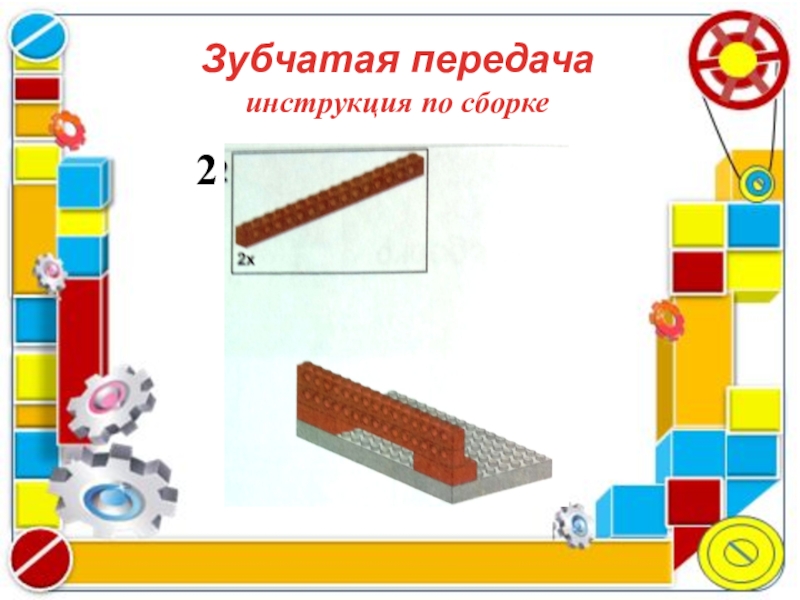

- 12. Зубчатая передача инструкция по сборке 2
- 13. 3Зубчатая передача инструкция по сборке

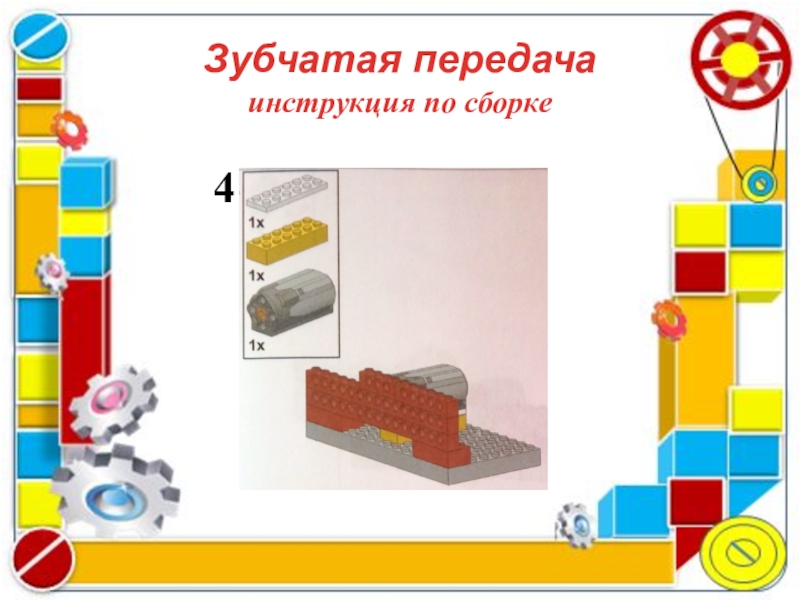

- 14. Зубчатая передача инструкция по сборке 4
- 15. 5Зубчатая передача инструкция по сборке
- 16. Зубчатая передача инструкция по сборке 6
- 17. Зубчатая передача инструкция по сборке 7

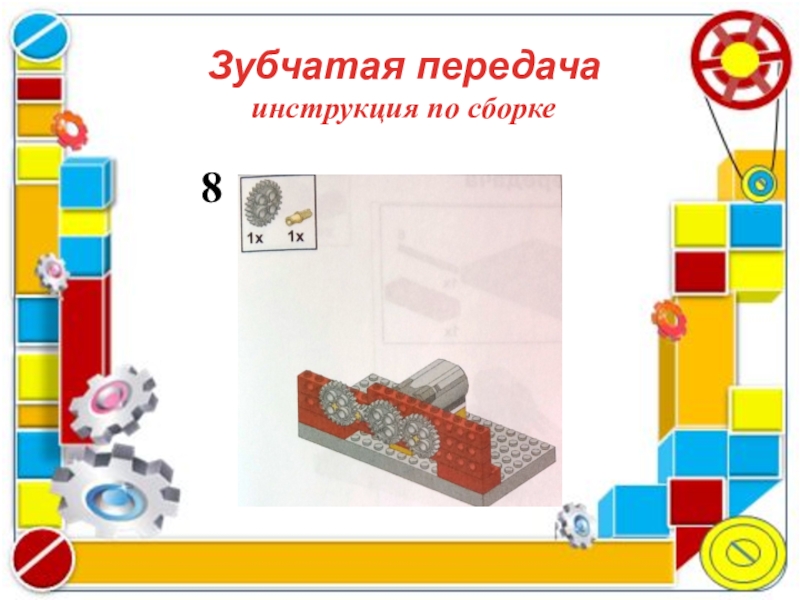

- 18. Зубчатая передача инструкция по сборке 8
- 19. Зубчатая передача инструкция по сборке 9
- 20. Коронная шестерня - это особый тип

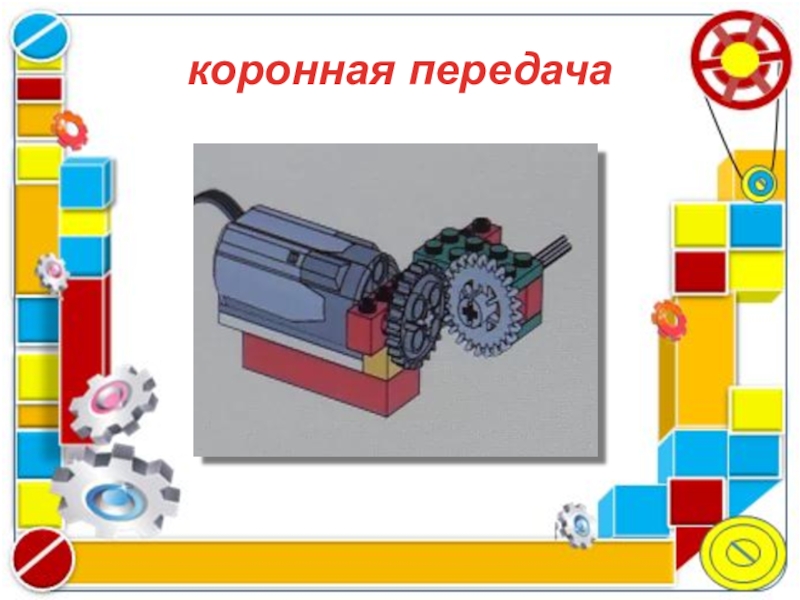

- 21. коронная передача
- 22. коронная передача инструкция по сборке 1

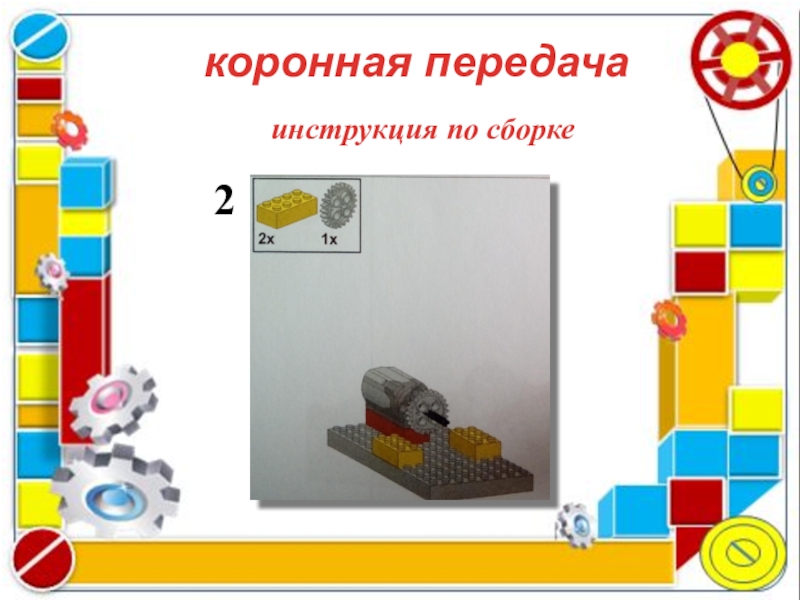

- 23. 2коронная передача инструкция по сборке

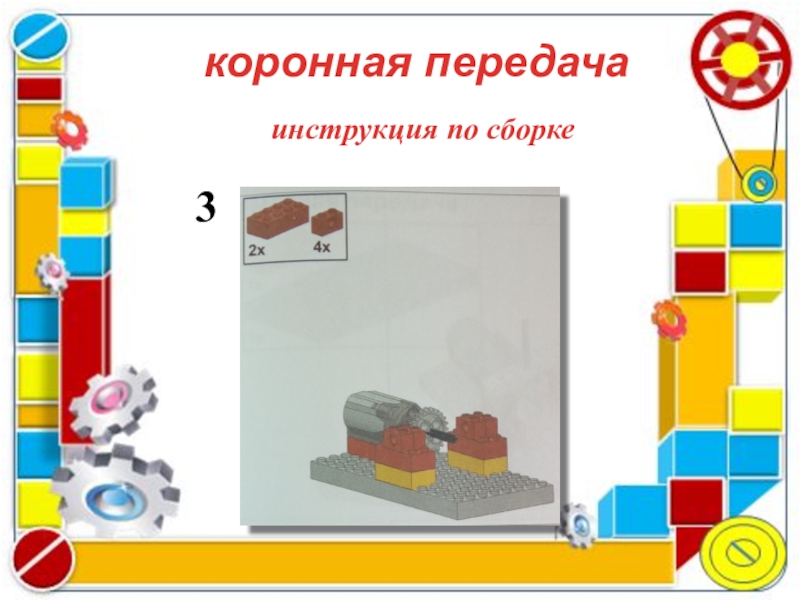

- 24. коронная передача инструкция по сборке 3

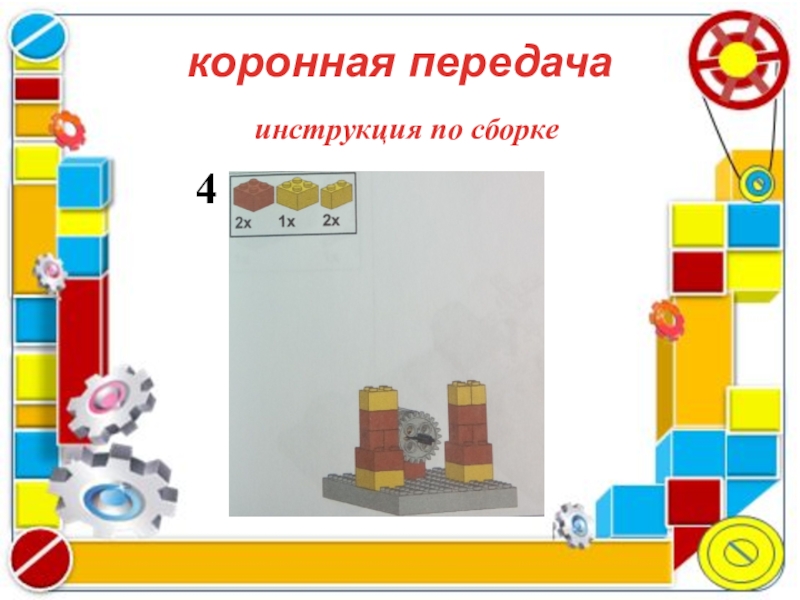

- 25. 4коронная передача инструкция по сборке

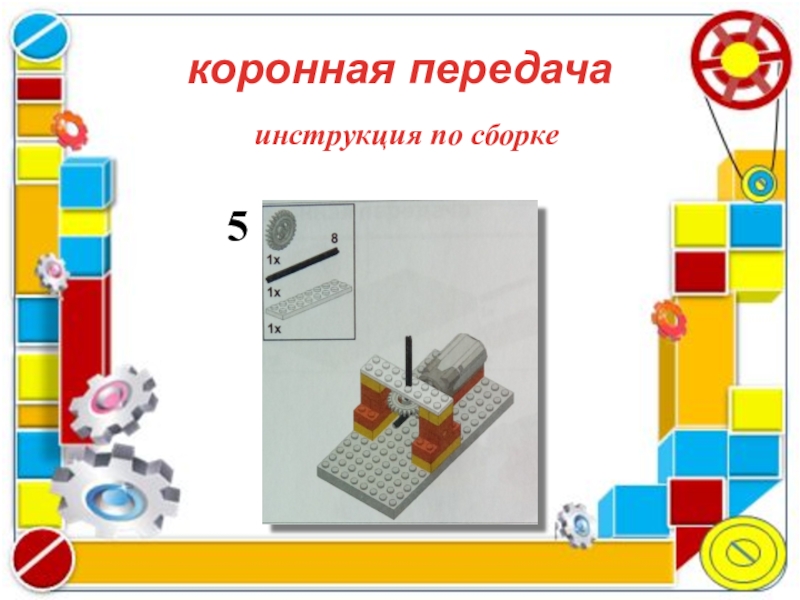

- 26. коронная передача инструкция по сборке 5
- 27. коронная передача 6коронная передача инструкция по сборке
- 28. Ременная передача – простой механизм, передающий движение от одного шкива другому посредством ремня. ременная передача
- 29. Шкив ременной передачи, находящийся на
- 30. ременная передача Вращаются они с
- 31. Чтобы заставить шкивы вращаться в
- 32. Мы можем поставить шкивы разных
- 33. ременная передача ременная передача инструкция по сборке 1
- 34. коронная передача ремеонная передача инструкция по сборке 2
- 35. коронная передача ременная передача инструкция по сборке 3
- 36. ременная передача инструкция по сборке 4

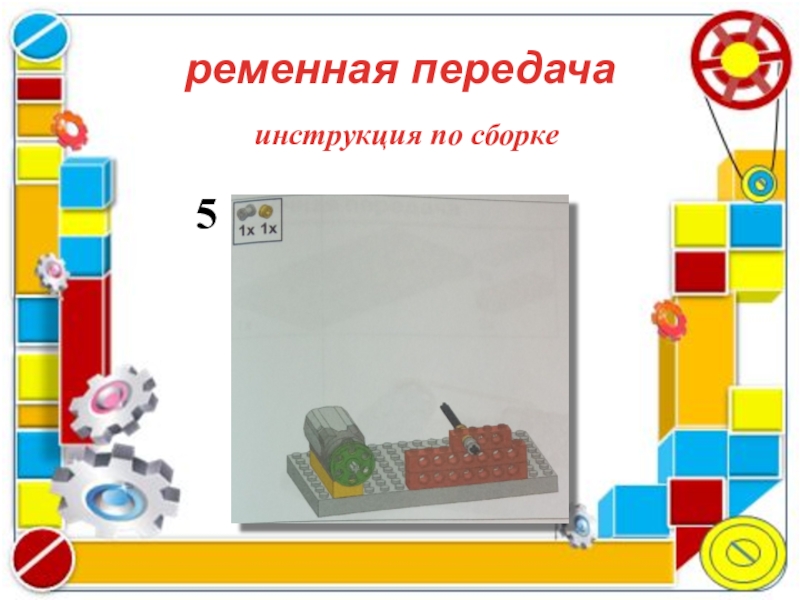

- 37. ременная передача инструкция по сборке 5

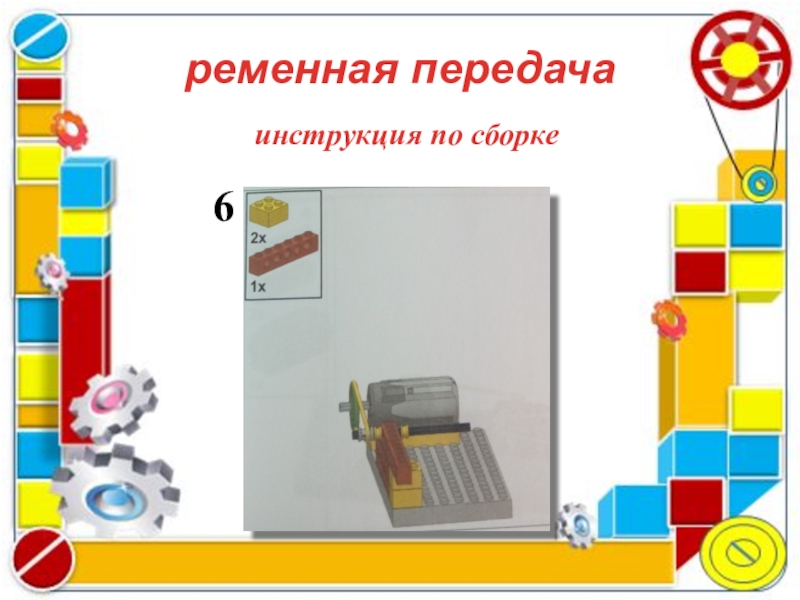

- 38. ременная передача инструкция по сборке 6

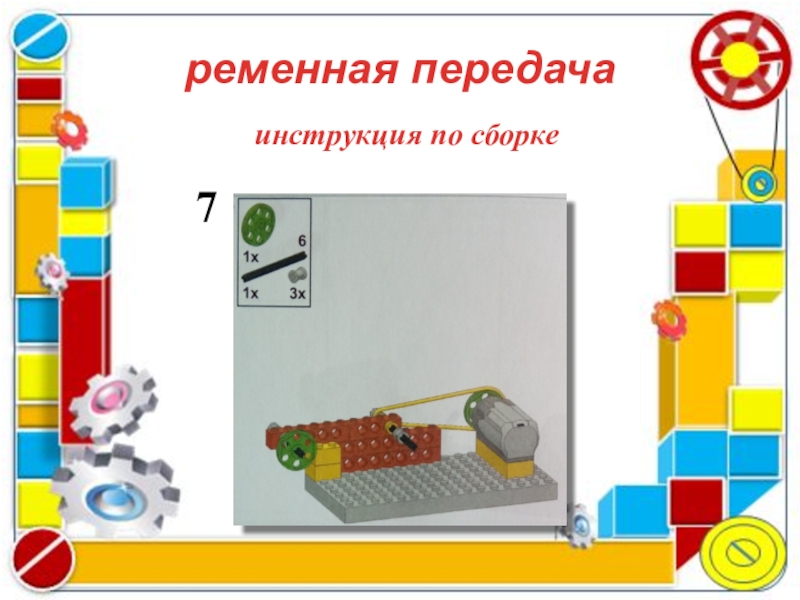

- 39. ременная передача инструкция по сборке 7

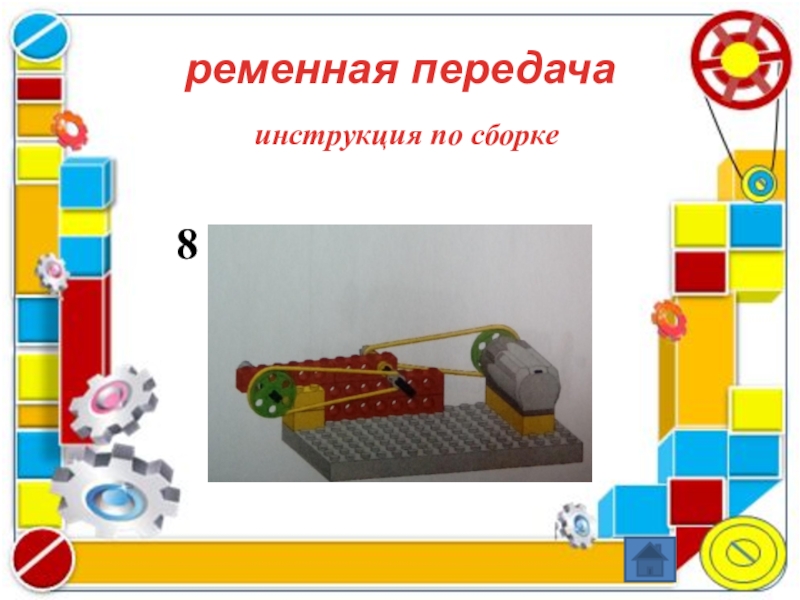

- 40. ременная передача инструкция по сборке 8
- 41. Червячная передача (зубчато-винтовая передача) - механическая передача,
- 42. Червячная передача применяется для перекрещивающихся,
- 43. Червячная передача обладает рядом уникальных
- 44. Конструируем коробку передач: вставляем внутрь
- 45. Червячная передача имеет ряд преимуществ:Занимает мало

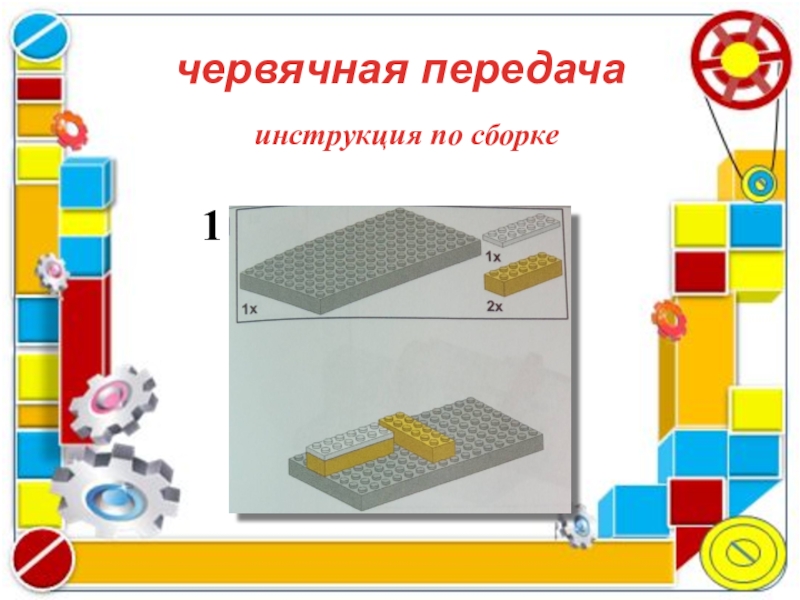

- 46. червячная передача инструкция по сборке 1

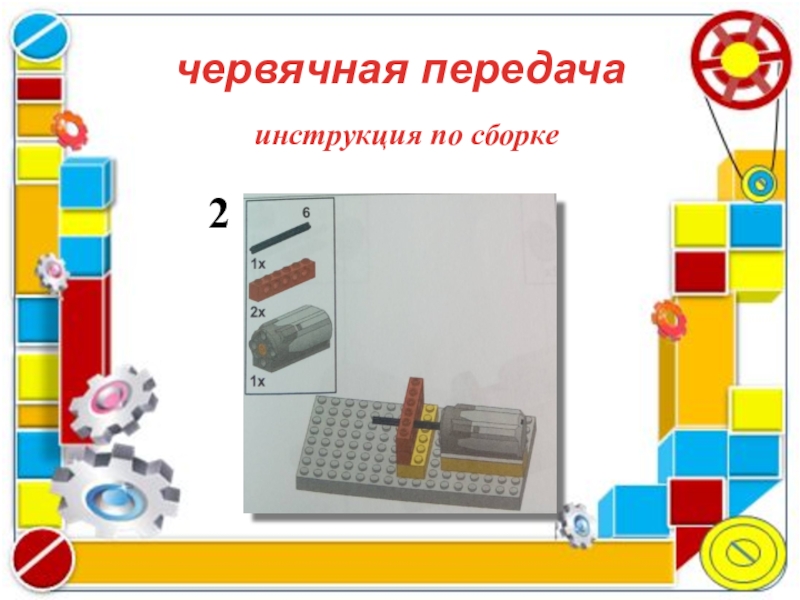

- 47. червячная передача инструкция по сборке 2
- 48. червячная передача инструкция по сборке 3

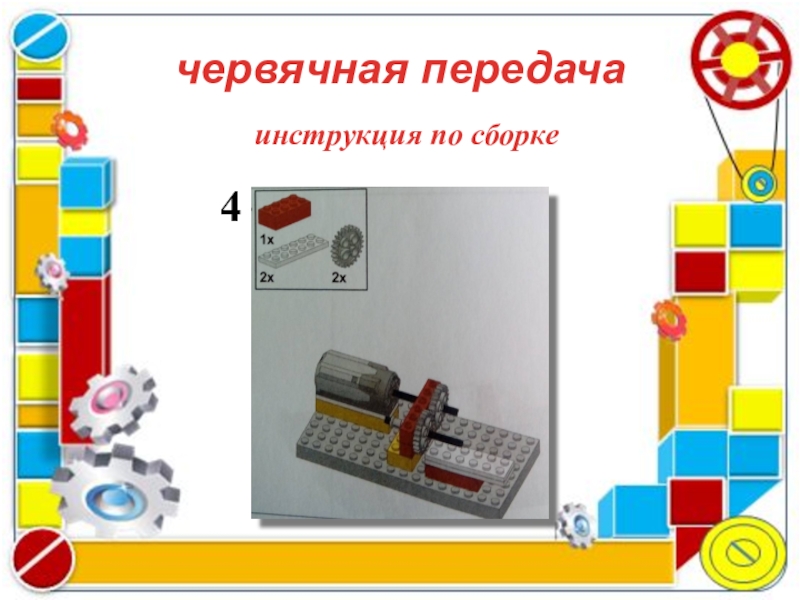

- 49. червячная передача инструкция по сборке 4

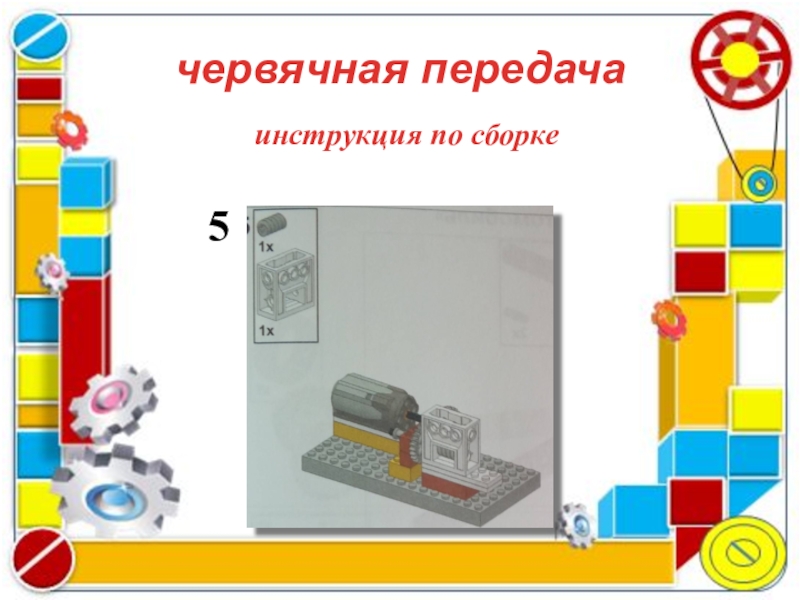

- 50. червячная передача инструкция по сборке 5

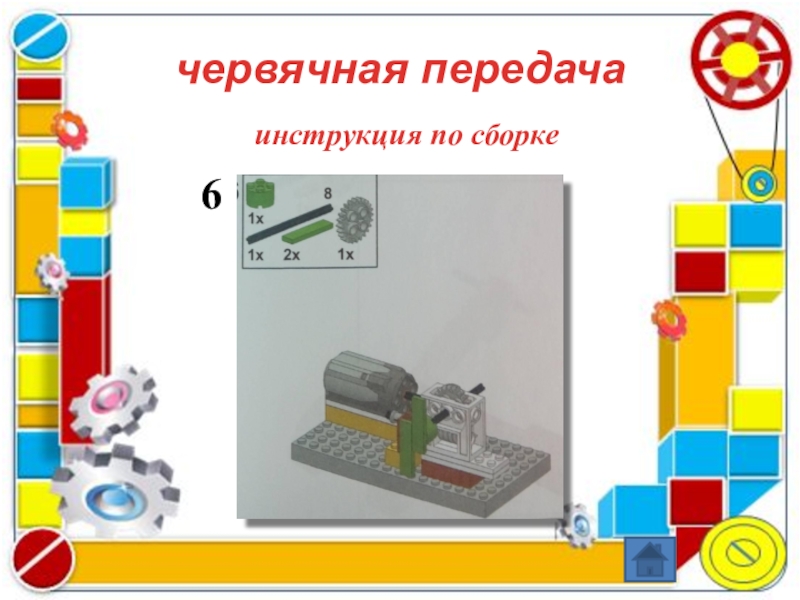

- 51. червячная передача инструкция по сборке 6
- 52. Источники информации1. Зубчатая передача - http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/ http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/
Виды передач Зубчатая передачаКоронная передачаРеменная передачаЧервячная передача
Слайд 1Подготовила
учитель начальных классов
МАОУ СОШ № 24
Г.Березники Пермского края
М.Н.Миронова
Робототехника

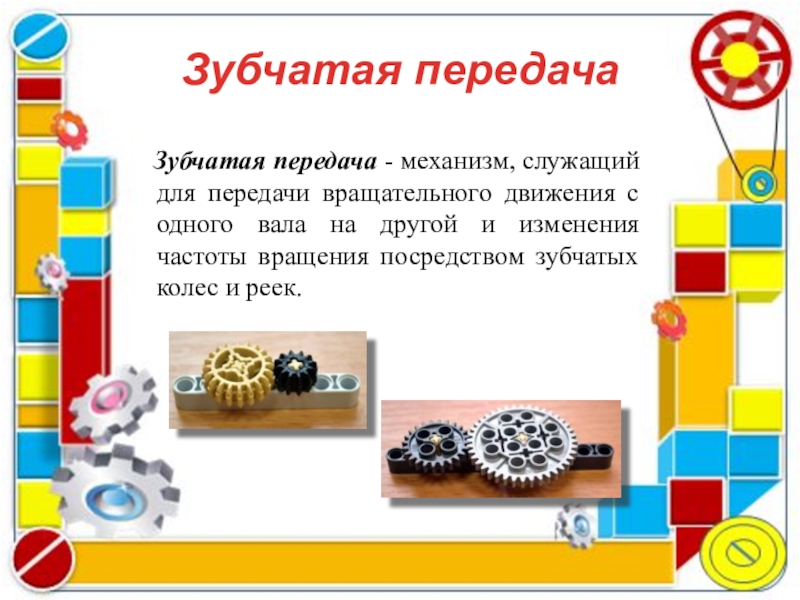

Слайд 3Зубчатая передача
Зубчатая передача - механизм, служащий для передачи вращательного
движения с одного вала на другой и изменения частоты вращения посредством зубчатых колес и реек.

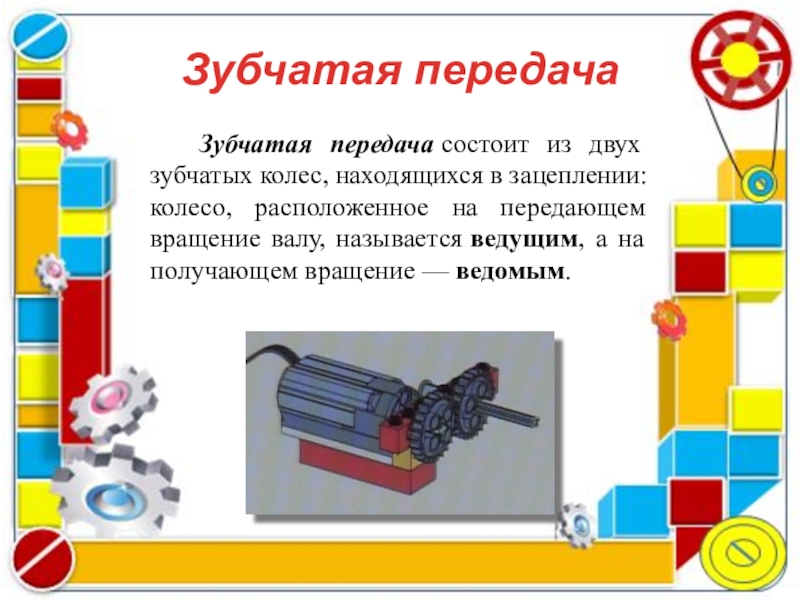

Слайд 4Зубчатая передача
Зубчатая передача состоит из двух зубчатых колес, находящихся
в зацеплении: колесо, расположенное на передающем вращение валу, называется ведущим, а на получающем вращение — ведомым.

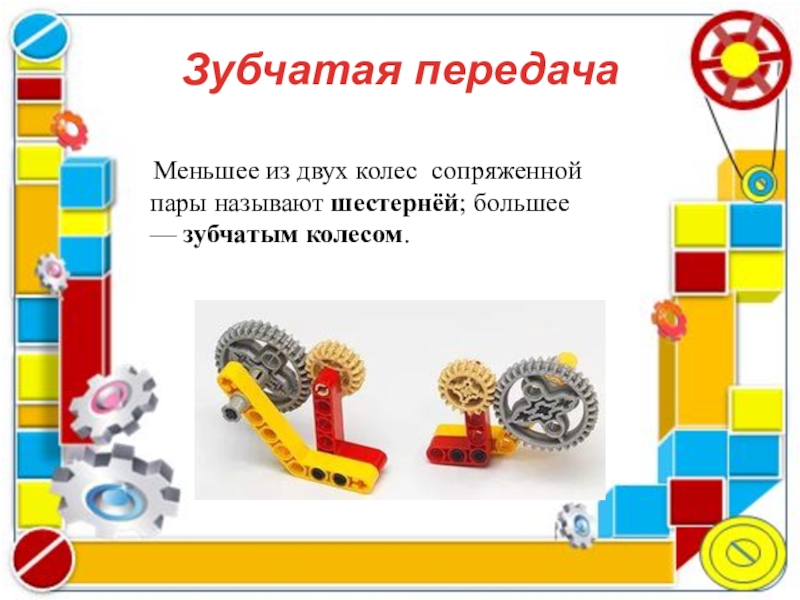

Слайд 5Зубчатая передача
Меньшее из двух колес сопряженной пары называют шестернёй;
большее — зубчатым колесом.

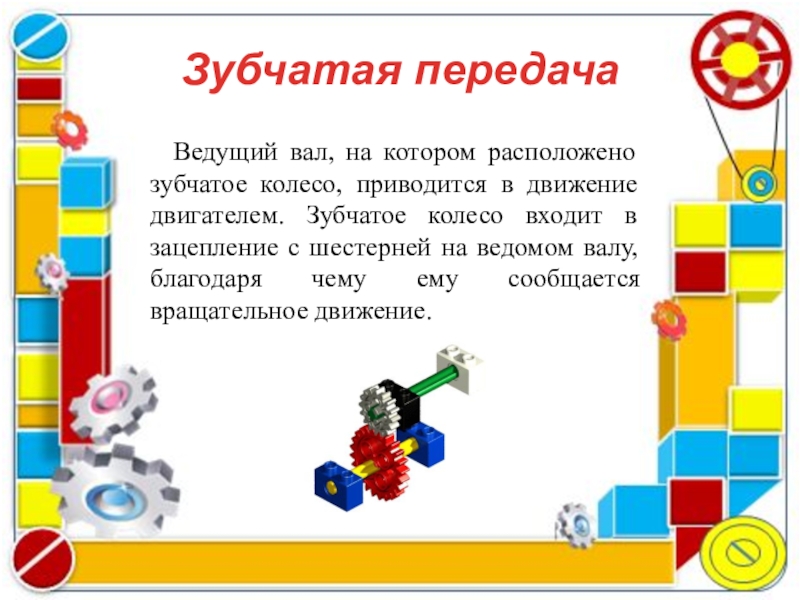

Слайд 6Зубчатая передача
Ведущий вал, на котором расположено зубчатое колесо,
приводится в движение двигателем. Зубчатое колесо входит в зацепление с шестерней на ведомом валу, благодаря чему ему сообщается вращательное движение.

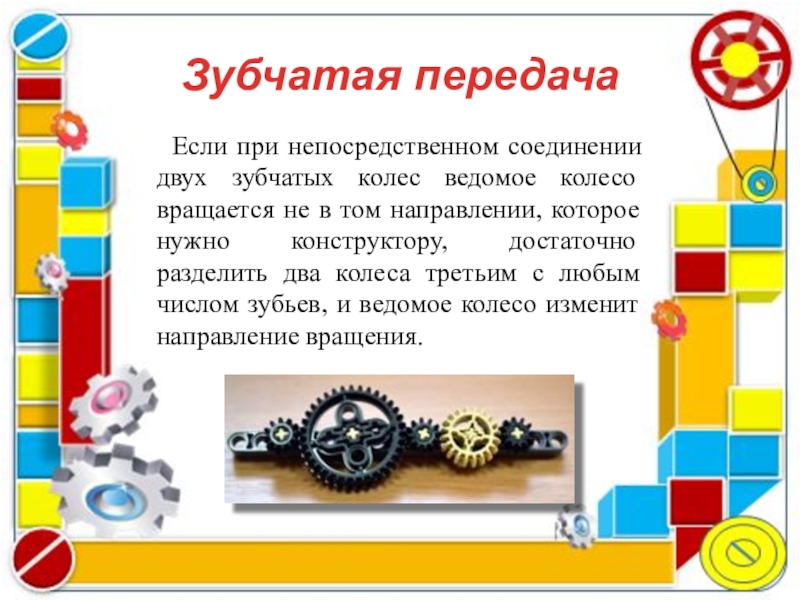

Слайд 7Зубчатая передача
Если при непосредственном соединении двух зубчатых колес
ведомое колесо вращается не в том направлении, которое нужно конструктору, достаточно разделить два колеса третьим с любым числом зубьев, и ведомое колесо изменит направление вращения.

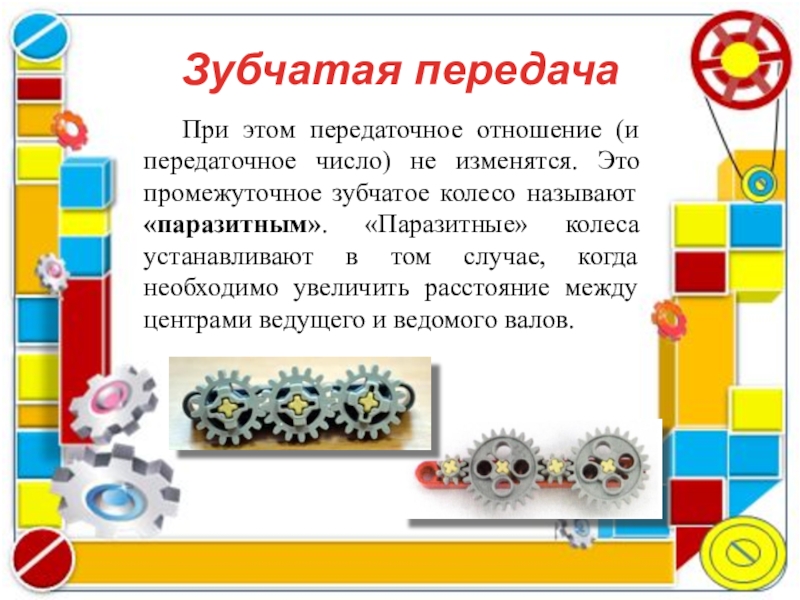

Слайд 8Зубчатая передача
При этом передаточное отношение (и передаточное число)
не изменятся. Это промежуточное зубчатое колесо называют «паразитным». «Паразитные» колеса устанавливают в том случае, когда необходимо увеличить расстояние между центрами ведущего и ведомого валов.

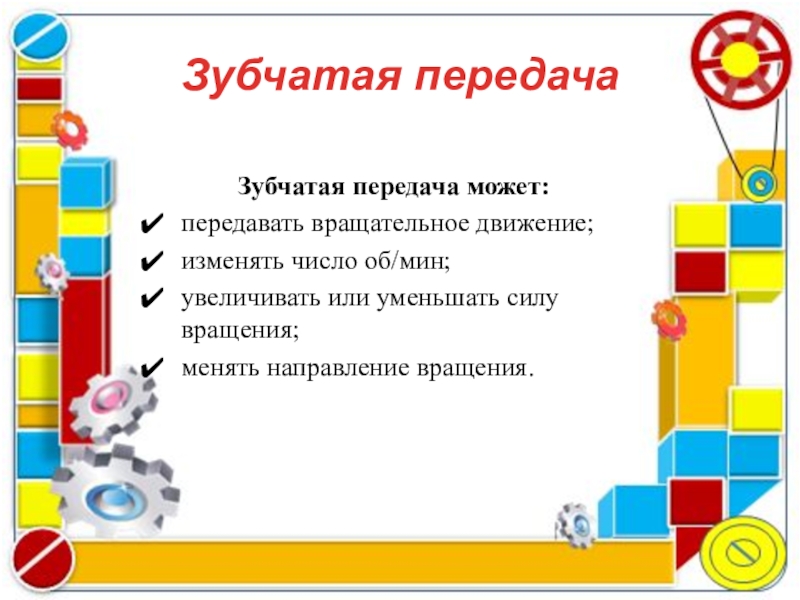

Слайд 9Зубчатая передача
Зубчатая передача может:
передавать вращательное движение;
изменять число об/мин;
увеличивать или уменьшать силу
вращения;
менять направление вращения.
менять направление вращения.
Слайд 20 Коронная шестерня - это особый тип шестерен, их зубья находятся
на боковой поверхности. Такая шестерня работает, как правило, в паре с прямозубой шестерней.
коронная передача
Слайд 28 Ременная передача – простой механизм, передающий движение от одного шкива
другому посредством ремня.
ременная передача

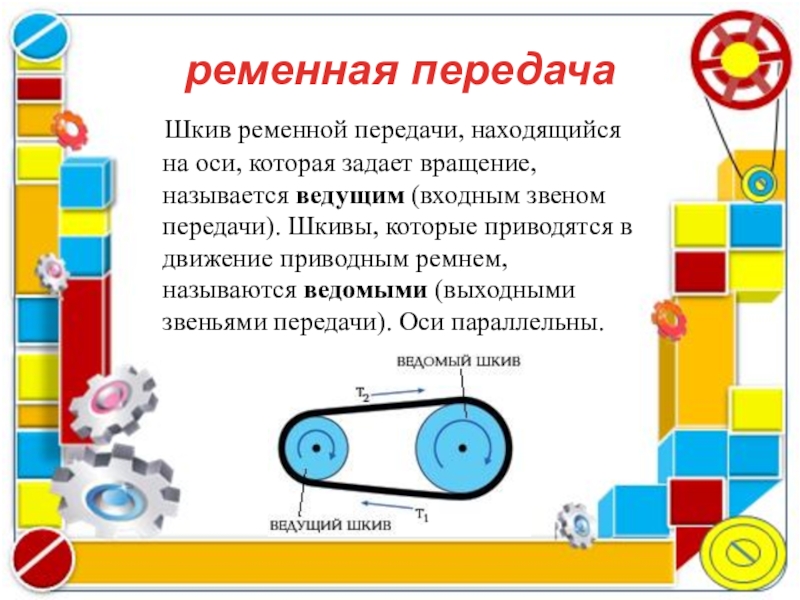

Слайд 29 Шкив ременной передачи, находящийся на оси, которая задает вращение,
называется ведущим (входным звеном передачи). Шкивы, которые приводятся в движение приводным ремнем, называются ведомыми (выходными звеньями передачи). Оси параллельны.
ременная передача
Слайд 30ременная передача
Вращаются они с одинаковой скоростью, потому что они
одинакового диаметра, и в одном направлении.
С помощью программы мы можем менять направление движения по часовой стрелке и против. Можем менять и скорость вращения шкивов, как это было с зубчатыми колёсами.

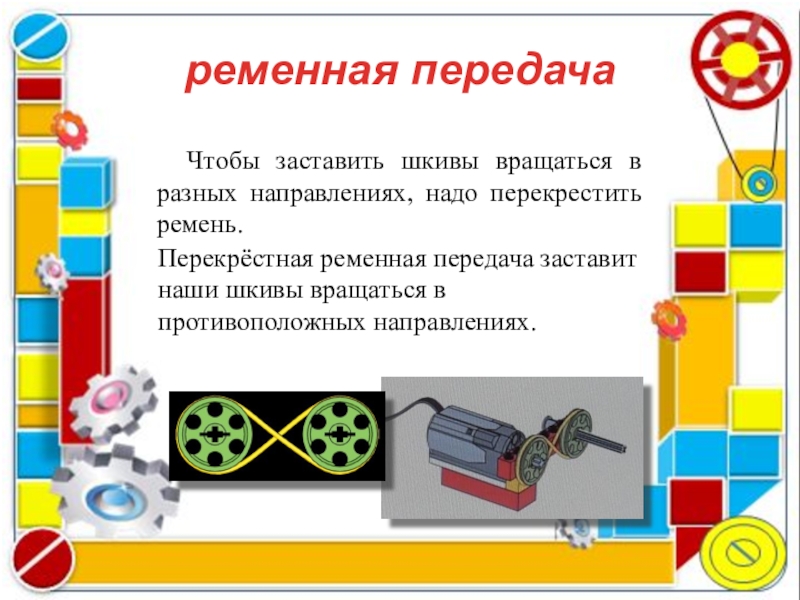

Слайд 31 Чтобы заставить шкивы вращаться в разных направлениях, надо перекрестить
ремень.
ременная передача
Перекрёстная ременная передача заставит наши шкивы вращаться в противоположных направлениях.

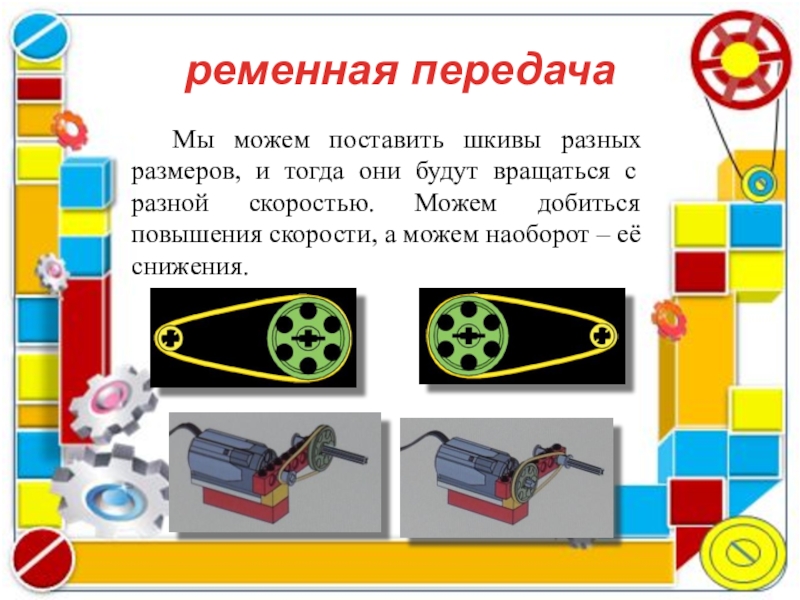

Слайд 32 Мы можем поставить шкивы разных размеров, и тогда они
будут вращаться с разной скоростью. Можем добиться повышения скорости, а можем наоборот – её снижения.
ременная передача
Слайд 41 Червячная передача (зубчато-винтовая передача) - механическая передача, осуществляющаяся зацеплением червяка и
сопряжённого с ним червячного колеса.
червячная передача
Слайд 42 Червячная передача применяется для перекрещивающихся, но не пересекающихся валов.
Червячная передача состоит из винта (червяка) и зубчатого колеса.
червячная передача

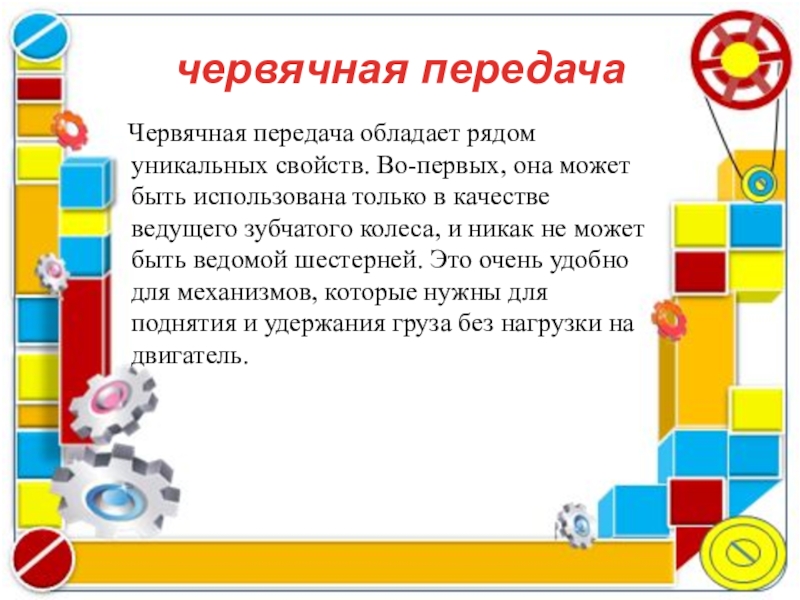

Слайд 43 Червячная передача обладает рядом уникальных свойств. Во-первых, она может
быть использована только в качестве ведущего зубчатого колеса, и никак не может быть ведомой шестерней. Это очень удобно для механизмов, которые нужны для поднятия и удержания груза без нагрузки на двигатель.
червячная передача

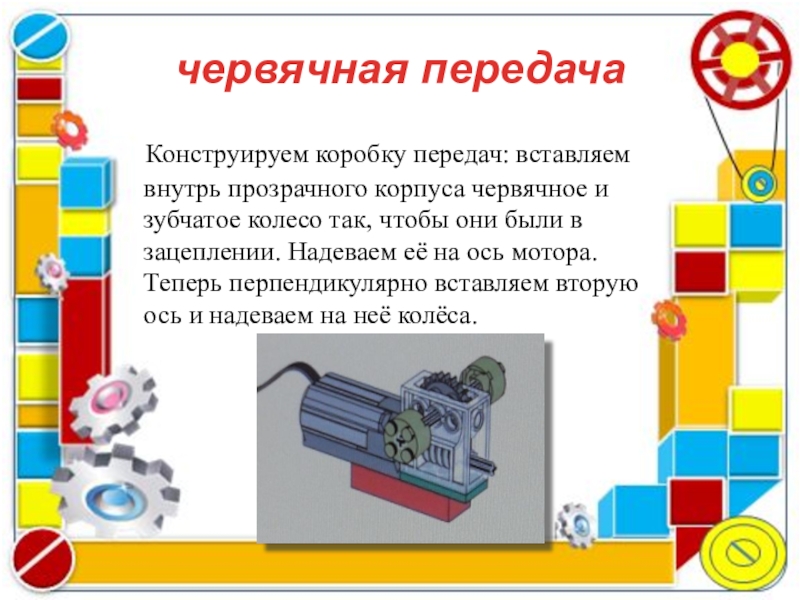

Слайд 44 Конструируем коробку передач: вставляем внутрь прозрачного корпуса червячное и
зубчатое колесо так, чтобы они были в зацеплении. Надеваем её на ось мотора. Теперь перпендикулярно вставляем вторую ось и надеваем на неё колёса.
червячная передача
Слайд 45 Червячная передача имеет ряд преимуществ:
Занимает мало места.
Имеет свойство самоторможения.
Во много
раз снижает число об/мин.
Увеличивает силу привода.
Изменяет направление вращательного движения на 90°.
Увеличивает силу привода.
Изменяет направление вращательного движения на 90°.
червячная передача

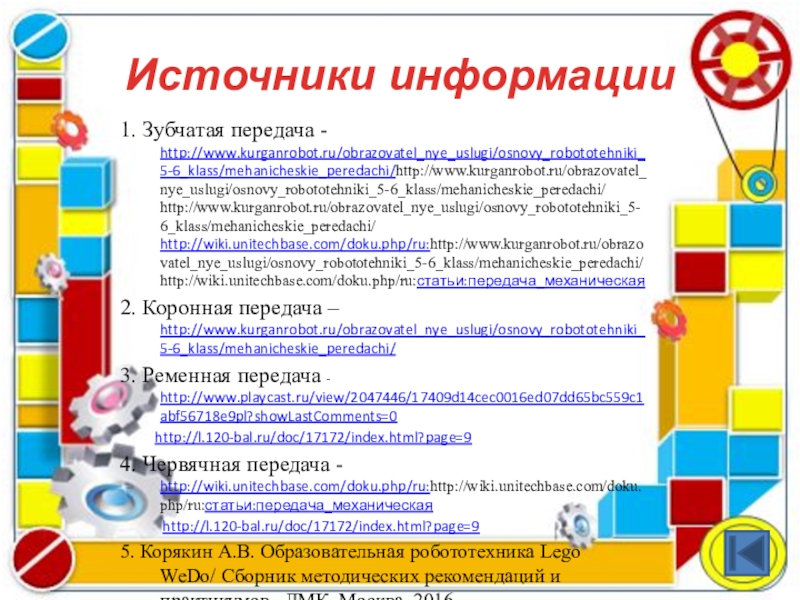

Слайд 52Источники информации
1. Зубчатая передача - http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/ http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/ http://wiki.unitechbase.com/doku.php/ru:http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/ http://wiki.unitechbase.com/doku.php/ru:статьи:передача_механическая
2. Коронная передача
– http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_5-6_klass/mehanicheskie_peredachi/
3. Ременная передача - http://www.playcast.ru/view/2047446/17409d14cec0016ed07dd65bc559c1abf56718e9pl?showLastComments=0
http://l.120-bal.ru/doc/17172/index.html?page=9
4. Червячная передача - http://wiki.unitechbase.com/doku.php/ru:http://wiki.unitechbase.com/doku.php/ru:статьи:передача_механическая
http://l.120-bal.ru/doc/17172/index.html?page=9
5. Корякин А.В. Образовательная робототехника Lego WeDo/ Сборник методических рекомендаций и практикумов. ДМК, Москва, 2016
