Презентация, доклад на тему Обмер детали при выполнении ее эскиза
Содержание
Обмер детали при выполнении ее эскиза с натуры выполняется с помощью различных инструментов, которые выбирают в зависимости от величины и формы детали, а также от требуемой точности определения размеров.Металлическая линейка ( а), кронциркуль ( б) и
Слайд 2Обмер детали при выполнении ее эскиза с натуры выполняется с помощью
различных инструментов, которые выбирают в зависимости от величины и формы детали, а также от требуемой точности определения размеров.

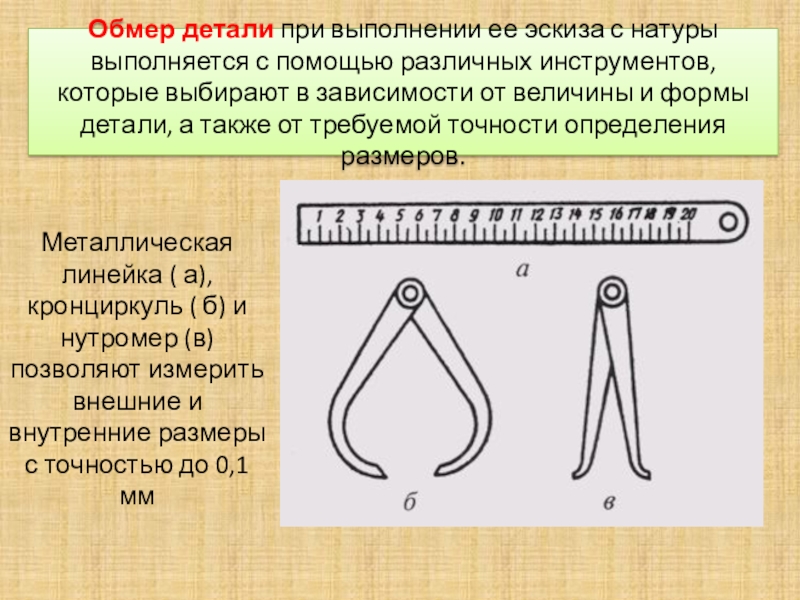

Металлическая линейка ( а), кронциркуль ( б) и нутромер (в) позволяют измерить внешние и внутренние размеры с точностью до 0,1 мм

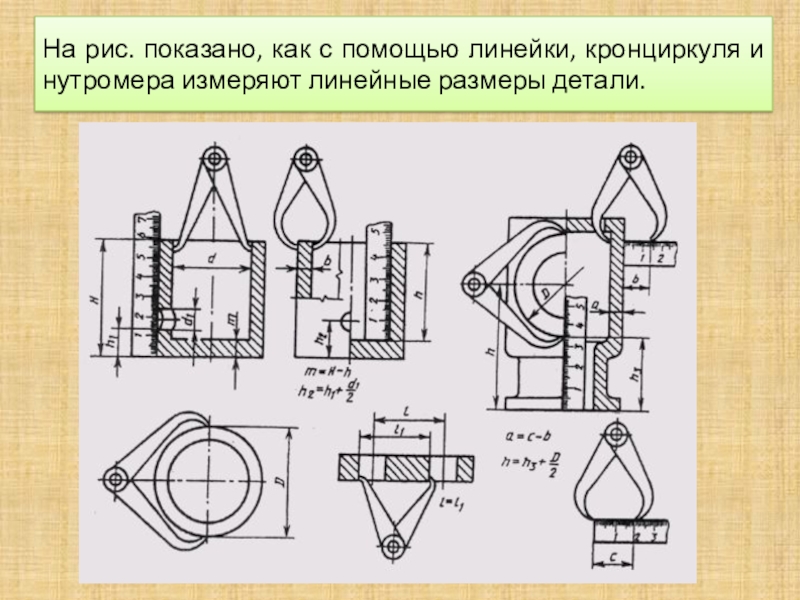

Слайд 3На рис. показано, как с помощью линейки, кронциркуля и нутромера измеряют
линейные размеры детали.
Слайд 4Обмер детали при выполнении ее эскиза с натуры выполняется с помощью
различных инструментов, которые выбирают в зависимости от величины и формы детали, а также от требуемой точности определения размеров.
Штангенциркуль (а), предельная скоба (б), калибр (в),
микрометр (г) позволяют выполнить более точный обмер
Слайд 5Обмер детали при выполнении ее эскиза с натуры выполняется с помощью
различных инструментов, которые выбирают в зависимости от величины и формы детали, а также от требуемой точности определения размеров.

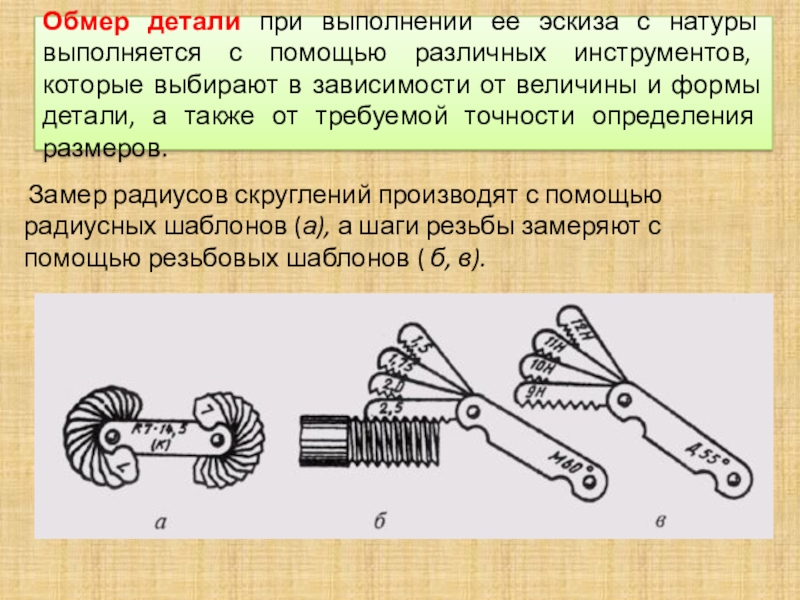

Замер радиусов скруглений производят с помощью радиусных шаблонов (а), а шаги резьбы замеряют с помощью резьбовых шаблонов ( б, в).
