Презентация, доклад на тему Облицовка различных поверхностей конструктивных элементов (Колонны)

дисциплин

Клинцовский филиал государственного автономного профессионального образовательного учреждения «Брянский техникум энергомашиностроения и радиоэлектроники имени Героя Советского Союза М.А. Афанасьева»

Воспитательная:
Воспитывать дисциплину, культуру труда, самоконтроль. Способствовать развитию и формированию интереса к профессии и навыков творческого художественного мышления и уважение к профессии облицовщика плиточника.


навыки сравнения, умения выделять главное;
расширить тезаурус учащихся за счет введения новых терминов и понятий;
мотивировать ребят на дальнейшее самостоятельное знакомство с облицовочными работами

наделить жизнью помещение, которое еще совсем недавно казалось каким – то безжизненным и непривлекательным
(Куншин Алексанндр)

он потолок.
Состоит из базы, капители и ствола
Назовите мне её.

Итогом их трудов было создание ордерной системы, основной формой которой является колонна. Вспомните, что такое колонна? Можно обратиться к словарикам. (Колонна (фр.) – элемент здания, опора, обычно круглого или квадратного сечения, поддерживающая балку, антаблемент или пяту арки )

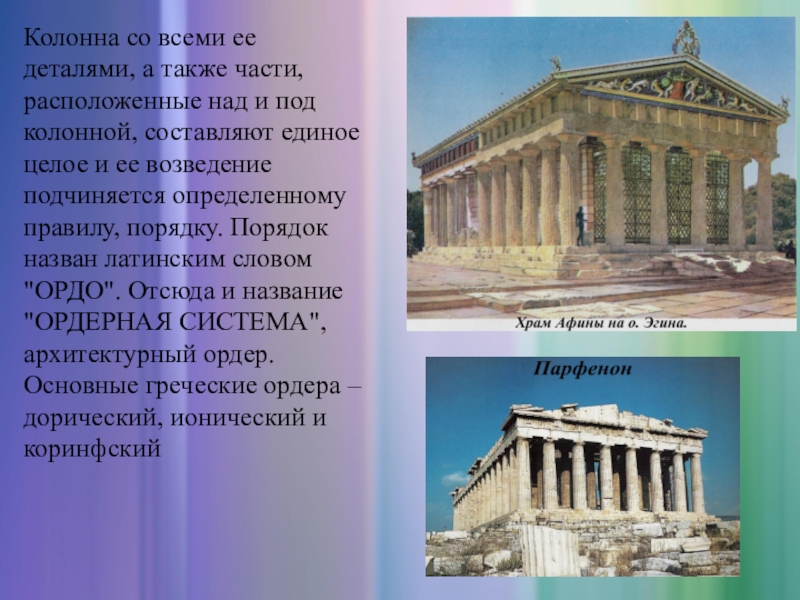

под колонной, составляют единое целое и ее возведение подчиняется определенному правилу, порядку. Порядок назван латинским словом "ОРДО". Отсюда и название "ОРДЕРНАЯ СИСТЕМА", архитектурный ордер. Основные греческие ордера – дорический, ионический и коринфский

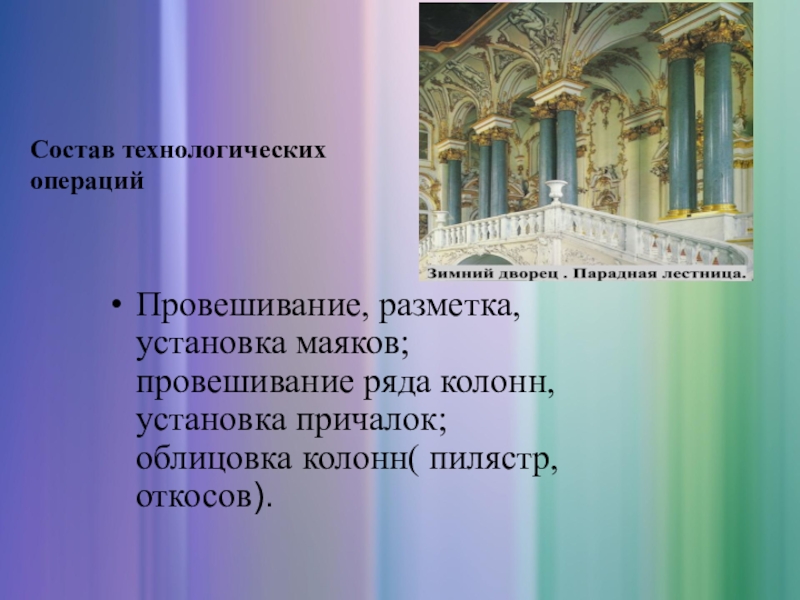

облицовка колонн( пилястр, откосов).

3— инвентар ный маяк для крепления отвеса или причального шнура,
4 — причальные шнур,
6—отвес,
7 — опорный брусок, 8—нижний ряд облицовки,

— дуговой рейкодержатель,
11—маячны рейки, установленные по отвесу, 12—растворная прослойка; b—ширин грани колонны, s — толщина слоя облицовки

пилястр проверяют отвесом. Несколько выше будущей облицовки на гранях колонн, пилястр устанавливают временные маяки 2, 5 (рис. 103) из плиток на гипсовом растворе. Маяки устанавливают так, чтобы плоскость облицовки отстояла от центра колонны, пилястры на половину ее ширины — 1/2 с учетом толщины облицовки . Затем по отвесу вниз от маяков натягивают причальные шнуры и закрепляют их в нижней части граней колонны. Вертикальные шнуры фиксируют грани облицовываемых колонн, пилястр.

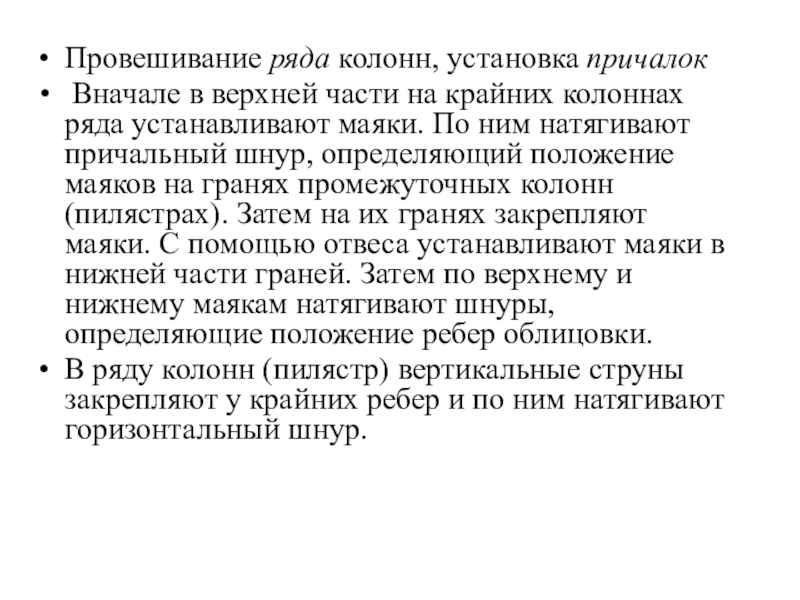

колоннах ряда устанавливают маяки. По ним натягивают причальный шнур, определяющий положение маяков на гранях промежуточных колонн (пилястрах). Затем на их гранях закрепляют маяки. С помощью отвеса устанавливают маяки в нижней части граней. Затем по верхнему и нижнему маякам натягивают шнуры, определяющие положение ребер облицовки.
В ряду колонн (пилястр) вертикальные струны закрепляют у крайних ребер и по ним натягивают горизонтальный шнур.

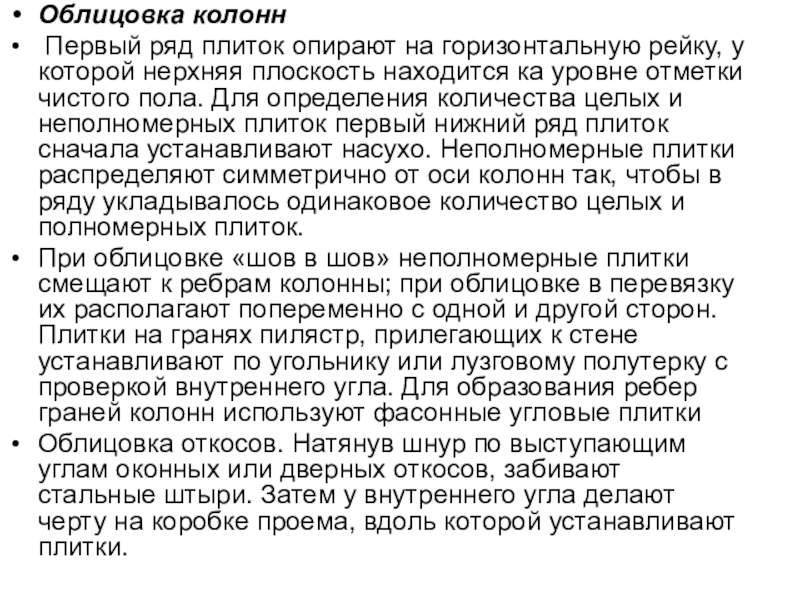

нерхняя плоскость находится ка уровне отметки чистого пола. Для определения количества целых и неполномерных плиток первый нижний ряд плиток сначала устанавливают насухо. Неполномерные плитки распределяют симметрично от оси колонн так, чтобы в ряду укладывалось одинаковое количество целых и полномерных плиток.
При облицовке «шов в шов» неполномерные плитки смещают к ребрам колонны; при облицовке в перевязку их располагают попеременно с одной и другой сторон. Плитки на гранях пилястр, прилегающих к стене устанавливают по угольнику или лузговому полутерку с проверкой внутреннего угла. Для образования ребер граней колонн используют фасонные угловые плитки
Облицовка откосов. Натянув шнур по выступающим углам оконных или дверных откосов, забивают стальные штыри. Затем у внутреннего угла делают черту на коробке проема, вдоль которой устанавливают плитки.

гипсовый маяк, 4 — причальный шнур, 5 — отметка верха (высоты) облицовки

облицовке последующих граней — рейкой с уровнем. Грани пилястр, параллельные стене, выверяют по шнуру, натянутому по маякам пилястр крайних в ряду. Облицованные поверхности колонн, пилястр, откосов должны быть однотонными по цвету, с геометрически четким рисунком швов.
Допускаемые отклонения облицовки от геометрических форм, мм, не более: от вертикали на расстоянии 1 м — 1,5; от вертикали на всю высоту облицовки — 4; от прямолинейности швов на расстоянии 1м — 1,5; неровности поверхности при накладывании двухметровой контрольной рейки — 2; отклонение ширины швов от заданной — 2.

постоянно проверяют отвесом, правилом и угольником.
При облицовке сразу нескольких колонн,
расположенных в ряд, провешивание поверхности производят следующим образом. На крайних колоннах ряда устанавливают верхние маячные плитки. По ним при помощи отвеса ориен­тируют положение нижних маяков (также только на крайних колоннах). Между верхними и нижними маяками натягивают вертикальные проволоки, после чего между верхними маяка­ми крайних колонн натягивают направляющий шнур. Точно также второй направляющий шнур натягивают между нижни­ми маяками крайних колонн. Таким образом, горизонтальные шнуры фиксируют положение верхних и нижних маячных пли­ток на всех промежуточных колоннах ряда. По натянутым шнурам маячные плитки приклеивают на промежуточных кот

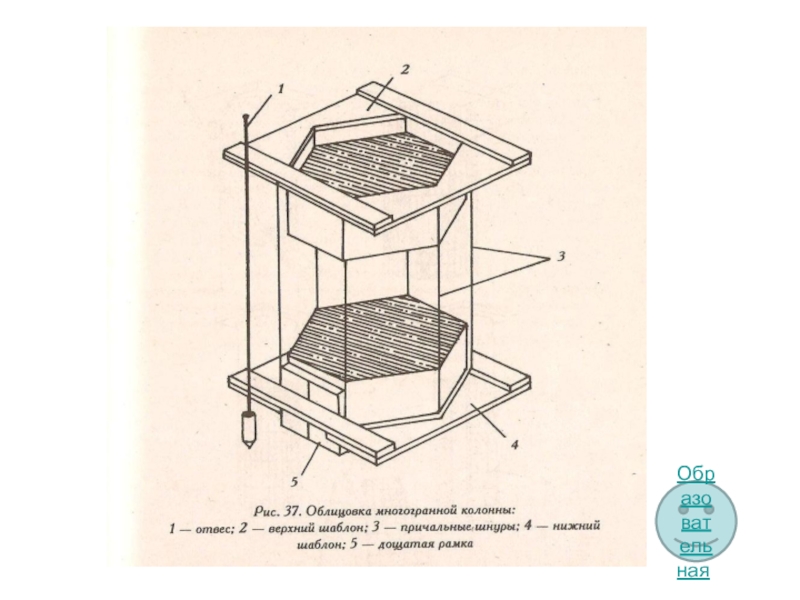

шаблонов (рис. 37). Отверстия в шаблонах должны соответствовать сечению колонны. Нижний шаблон устанавливают на опорную дощатую рамку, собранную в основании колонны. Положение шаблона проверяют строительным уровнем, после чего шаблон закрепляют на опорной рамке гвоздями. Верхний шаблон, который, как и нижний, собирают непосредственно вокруг колонны внизу нее, закрепляют наверху колонны. Горизонтальность верхнего шаблона также проверяют при помощи строительного уровня. Вдоль всех ребер колонны натягивают направляющие шнуры.
Облицовку многогранной колонны ведут снизу вверх, ориентируясь по натянутым шнурам. Технология облицовочных работ та же, что и при облицовке четырехгранных колонн.
