Презентация, доклад на тему НЕПОЛАДКИ В РАБОТЕ ШВЕЙНОЙ МАШИНЫ
Содержание
- 1. НЕПОЛАДКИ В РАБОТЕ ШВЕЙНОЙ МАШИНЫ
- 2. Слайд 2
- 3. Подготовка швейной машины к работе1.Подключение электропитанияПодключить
- 4. Правила безопасной работы на швейной машине.Опасности
- 5. ПОЛУЧЕНИЕ СТРОЧКИ
- 6. Строчка – это ряд повторяющихся стежков на

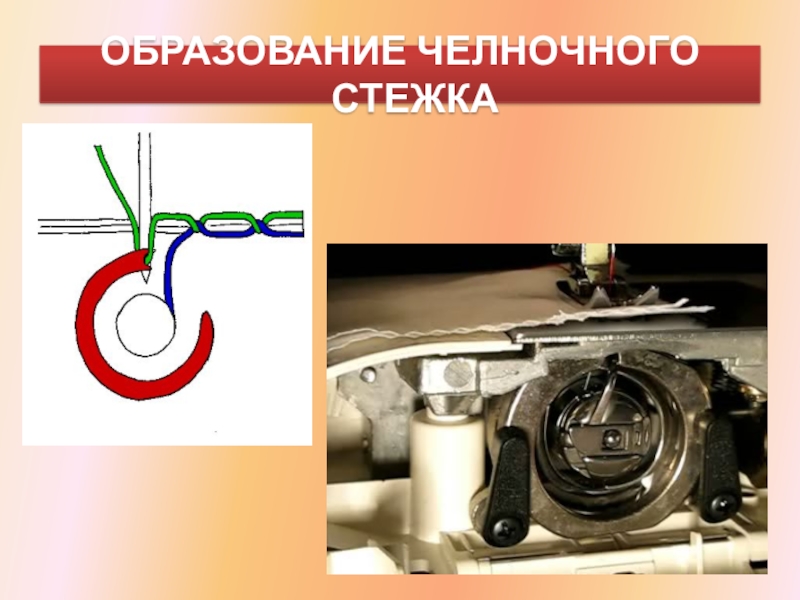

- 7. ОБРАЗОВАНИЕ ЧЕЛНОЧНОГО СТЕЖКА
- 8. КАКУЮ ФУНКЦИЮ ВЫПОЛНЯЕТ МАШИННАЯ ИГЛА? Она принимает участие в образовании машинной строчки
- 9. 1- колба2-стержень3-острие4-лыска5-длинный желобок6-ушко7-короткий желобокМАШИННАЯ ИГЛА
- 10. ПРАВИЛА УСТАНОВКИ ИГЛЫПоворотом махового колеса поднять игловодитель
- 11. неполадки2Петляет снизуПетляет сверху1Слабая строчка4Тугая строчка35678ПЛОХАЯ СТРОЧКА . ПРОПУСК СТЕЖКОВ.ПОЛОМКА ИГЛЫ ОБРЫВ ВЕРХНЕЙ НИТКИОБРЫВ НИЖНЕЙ НИТКИ
- 12. неполадки2143Тяжелый ход машиныНа ткани образуются затяжкиНе образуется строчка Машина не включается в рабочий ход
- 13. ПРИЧИНЫ ВОЗНИКНОВЕНИЯ НЕПОЛАДОК В РАБОТЕ ШВЕЙНОЙ МАШИНЫ И СПОСОБЫ ИХ УСТРАНЕНИЯ
- 14. Слайд 14

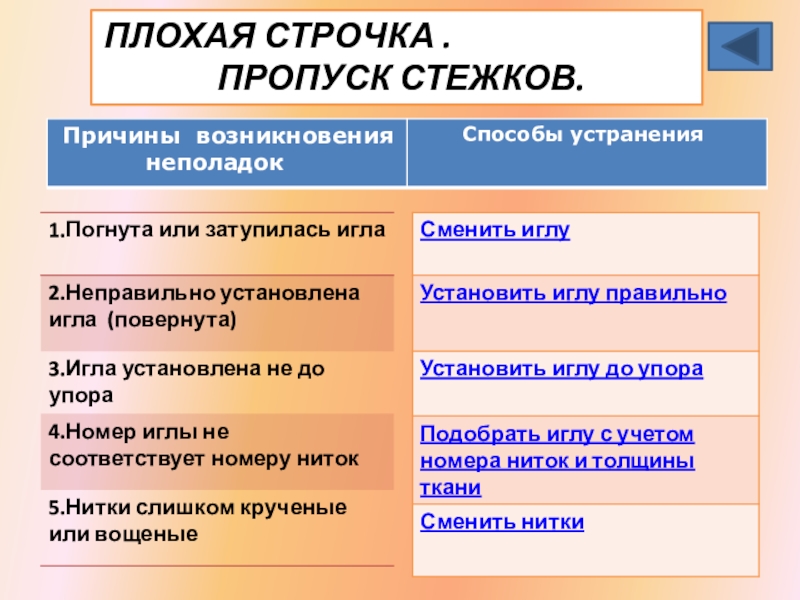

- 15. ПЛОХАЯ СТРОЧКА . ПРОПУСК СТЕЖКОВ.
- 16. ПОЛОМКА ИГЛЫ
- 17. ОБРЫВ ВЕРХНЕЙ НИТКИ

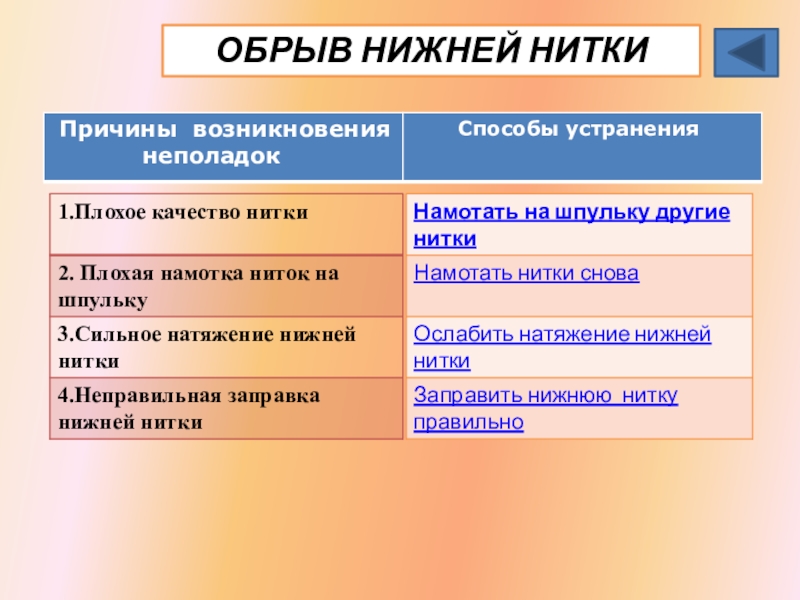

- 18. ОБРЫВ НИЖНЕЙ НИТКИ
- 19. Профессия — наладчик Наладчик работает на
- 20. Выучить по таблице: « Причины возникновения неполадок

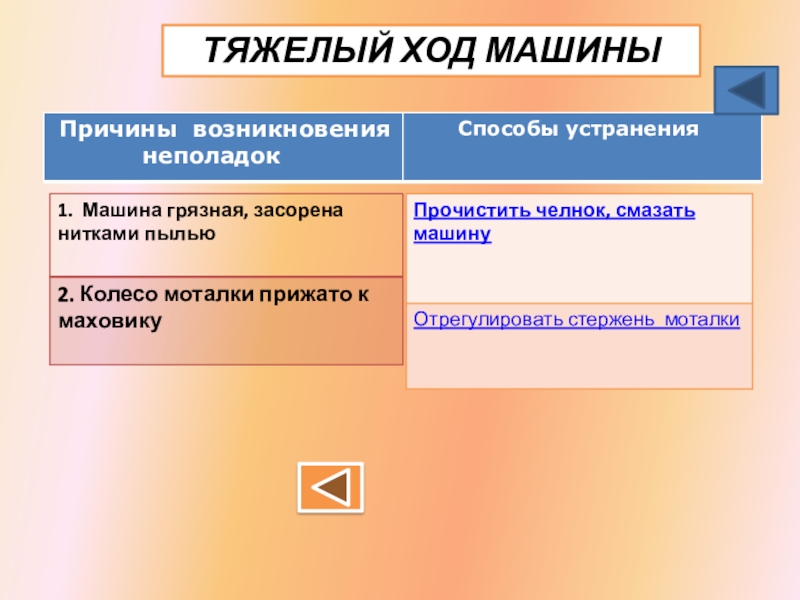

- 21. ТЯЖЕЛЫЙ ХОД МАШИНЫ

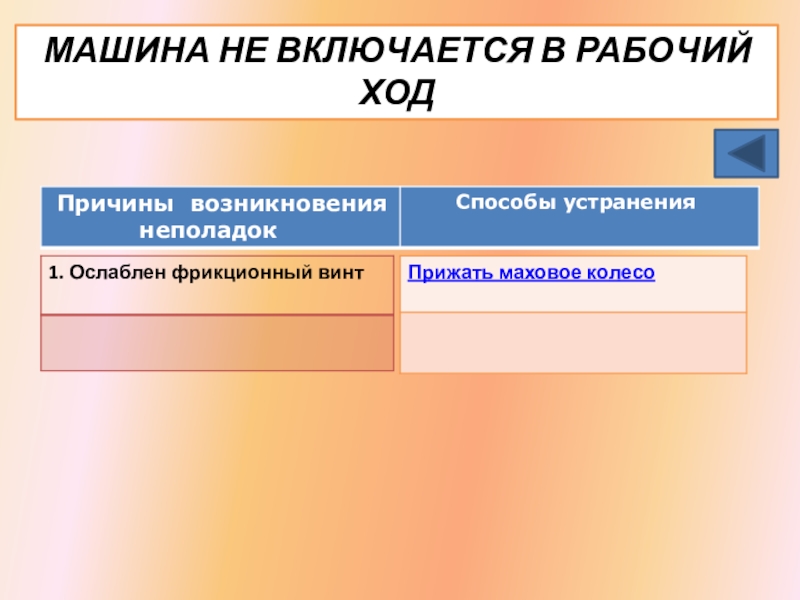

- 22. МАШИНА НЕ ВКЛЮЧАЕТСЯ В РАБОЧИЙ ХОД

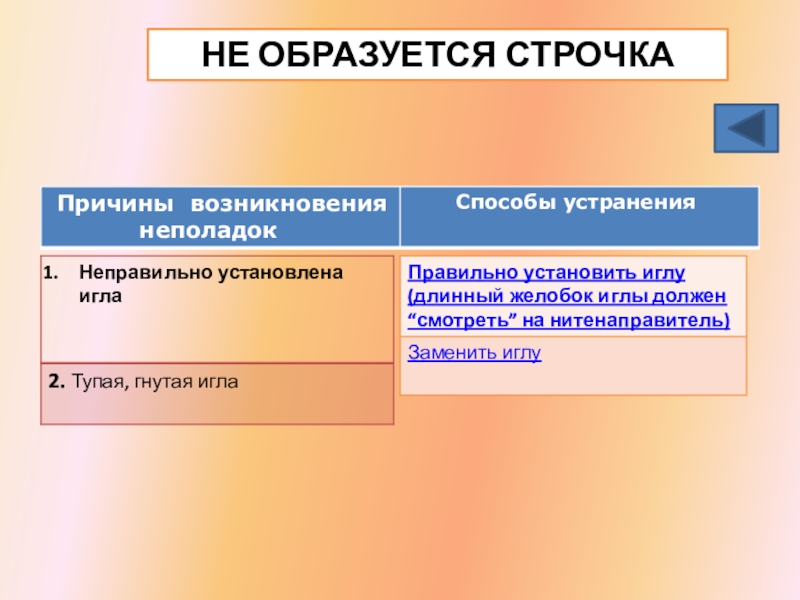

- 23. НЕ ОБРАЗУЕТСЯ СТРОЧКА

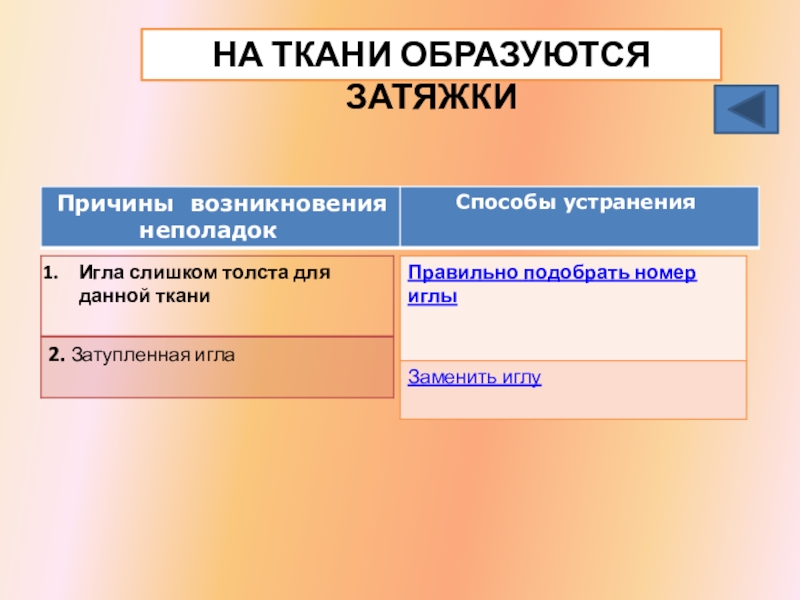

- 24. НА ТКАНИ ОБРАЗУЮТСЯ ЗАТЯЖКИ

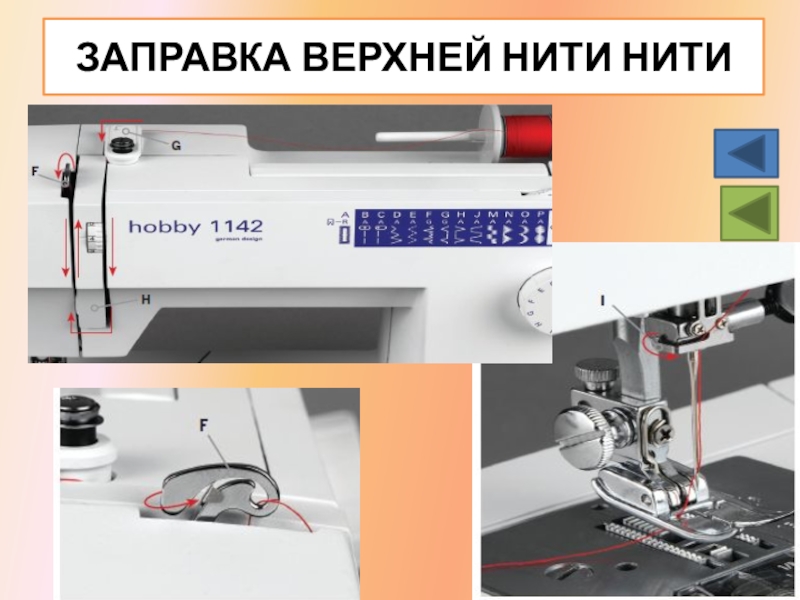

- 25. ЗАПРАВКА ВЕРХНЕЙ НИТИ НИТИ
- 26. РЕГУЛЯТОР НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ
- 27. ЗАПРАВКА НИЖНЕЙ НИТИ НИТИ В ШПУЛЬНЫЙ КОЛПАЧОК
- 28. ЗАПРАВКА НИЖНЕЙ НИТИ
- 29. РЕГУЛЯТОР НАТЯЖЕНИЯ НИЖНЕЙ НИТИ НЕЖЕЛАТЕЛЬНО ЛИШНИЙ

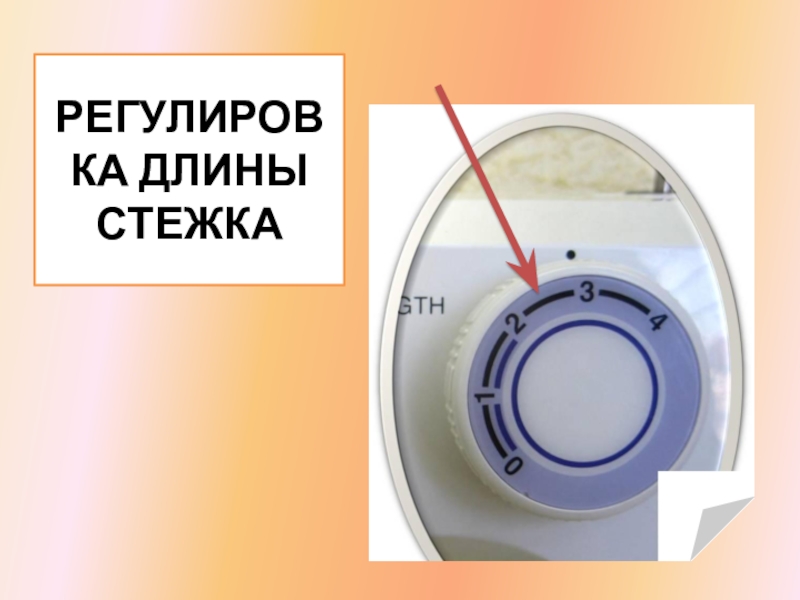

- 30. РЕГУЛИРОВКА ДЛИНЫ СТЕЖКА

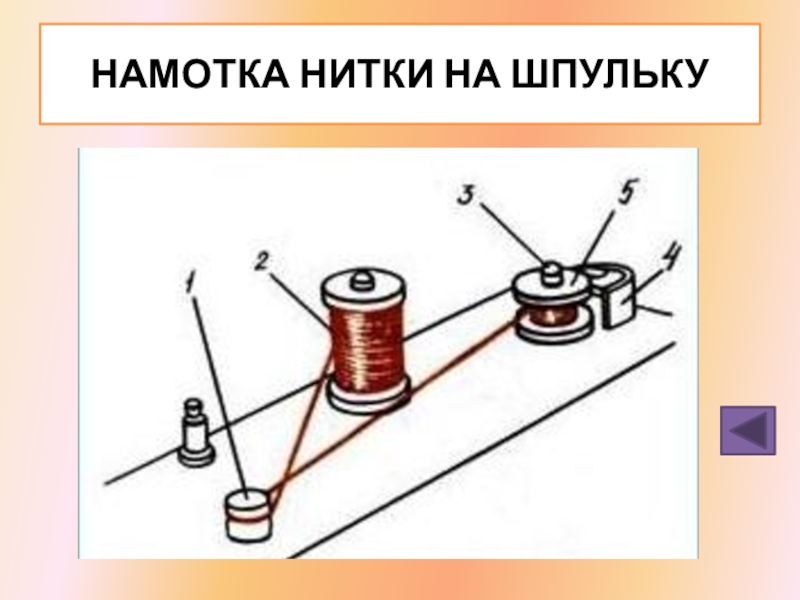

- 31. НАМОТКА НИТКИ НА ШПУЛЬКУ

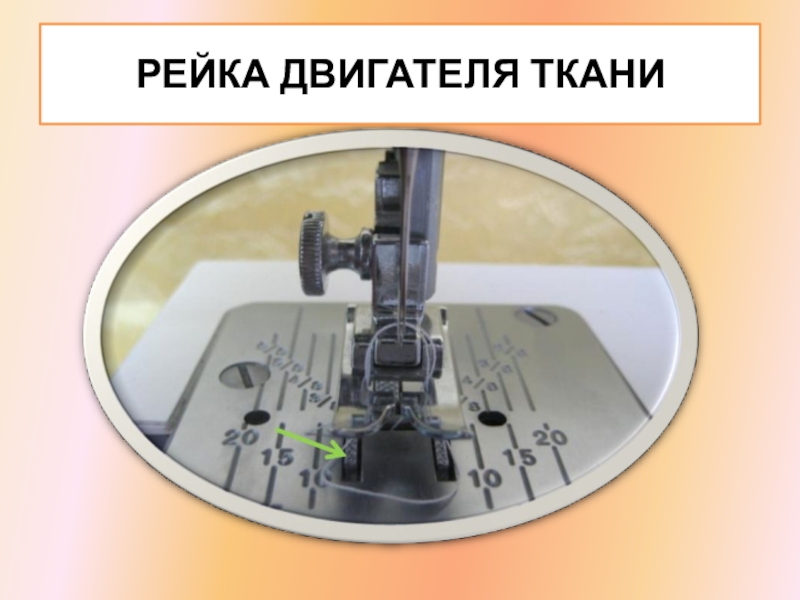

- 32. РЕЙКА ДВИГАТЕЛЯ ТКАНИ
- 33. УСТАНОВКА ИГЛЫ
- 34. СМЕНИТЬ КАТУШКУ
- 35. ПОДБОР ИГЛ И НИТОК

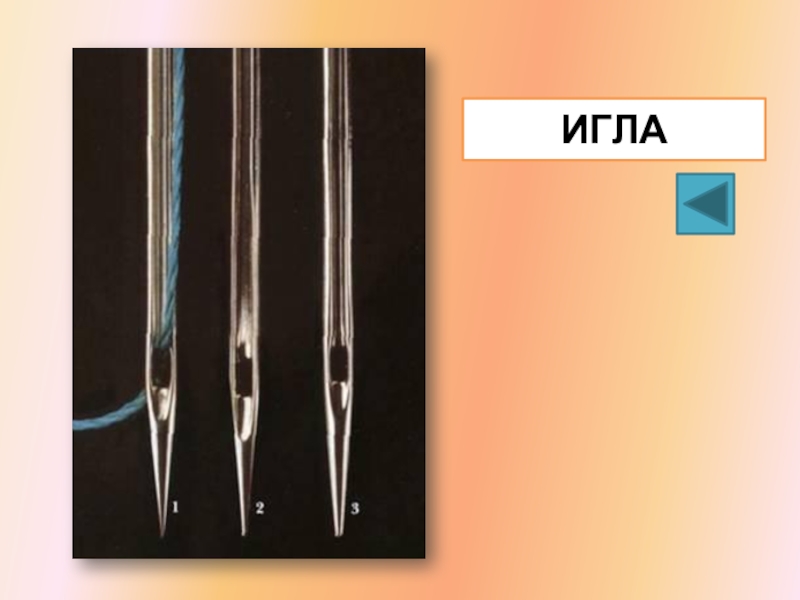

- 36. ИГЛА

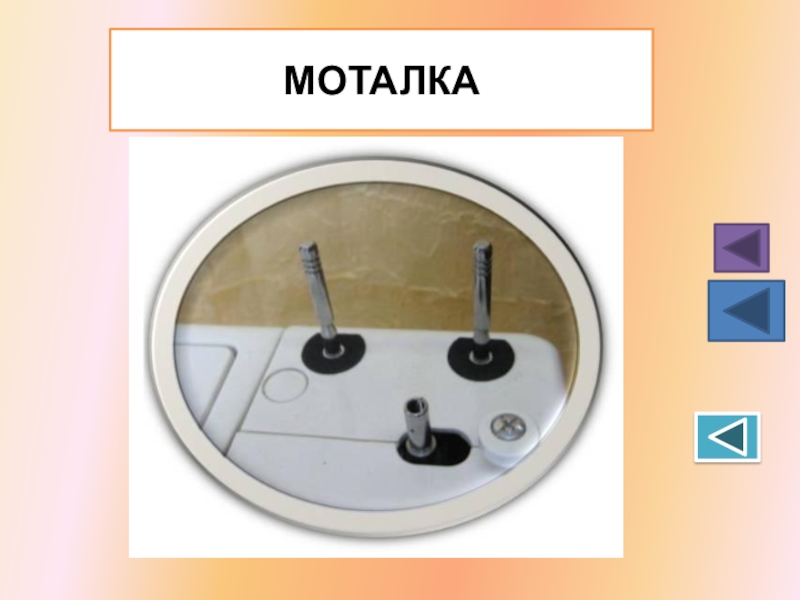

- 37. МОТАЛКА

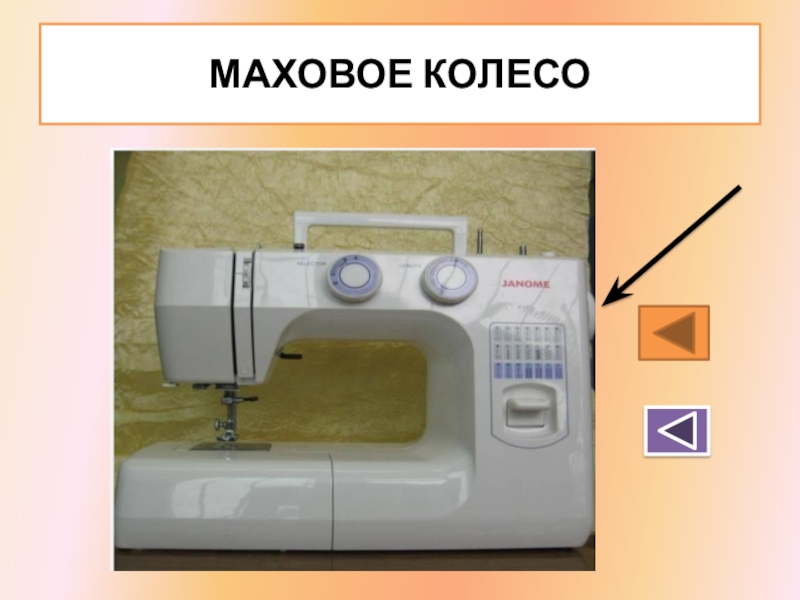

- 38. МАХОВОЕ КОЛЕСО

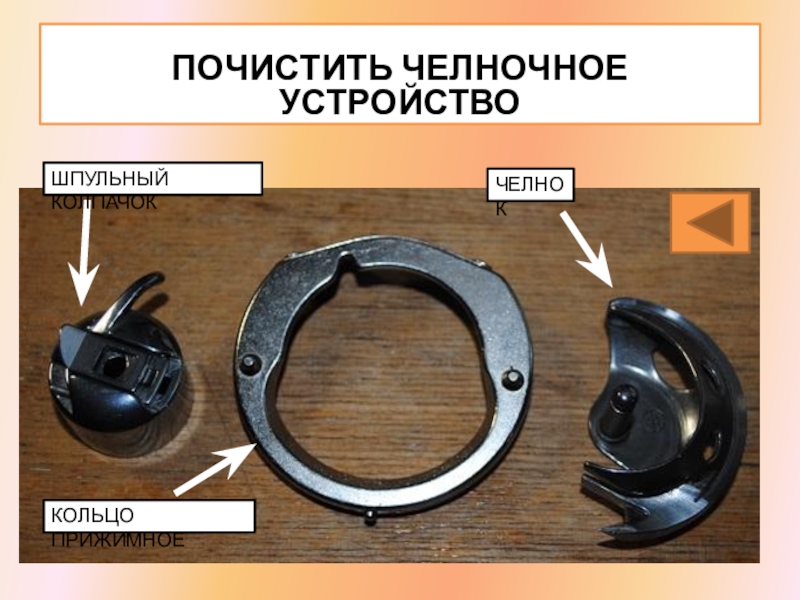

- 39. ПОЧИСТИТЬ ЧЕЛНОЧНОЕ УСТРОЙСТВО ШПУЛЬНЫЙ КОЛПАЧОККОЛЬЦО ПРИЖИМНОЕЧЕЛНОК

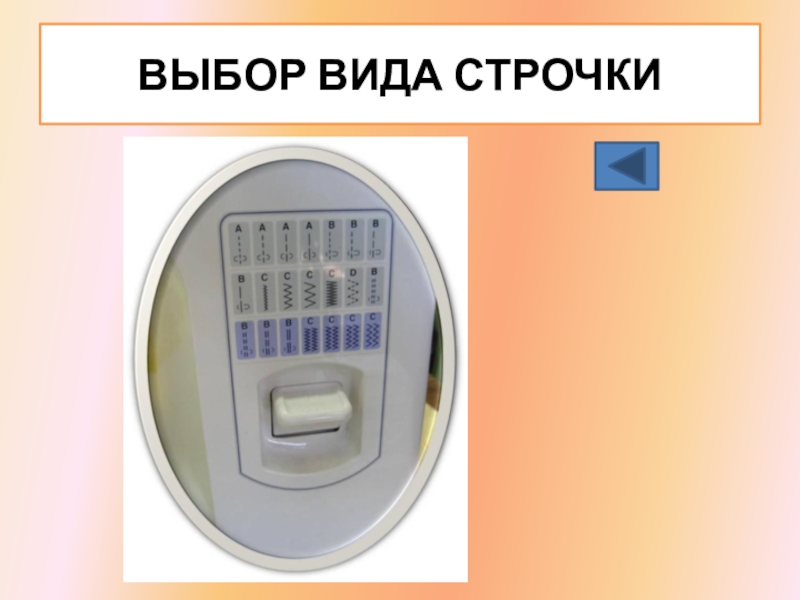

- 40. ВЫБОР ВИДА СТРОЧКИ
Подготовка швейной машины к работе1.Подключение электропитанияПодключить педаль в гнездо на машинеВставить вилку сетевого шнура в электрическую розетку2.Заправка нижней нити3.Заправка верхней нити4.Вытягивание нижней нити5.Выбор вида строчки
Слайд 1НЕПОЛАДКИ В РАБОТЕ
ШВЕЙНОЙ МАШИНЫ
Учитель технологии
Спиридонова Тамара Александровна,
МБОУ СОШ
Слайд 3 Подготовка швейной машины к работе
1.Подключение электропитания
Подключить педаль в гнездо на
машине
Вставить вилку сетевого шнура в электрическую розетку
2.Заправка нижней нити
3.Заправка верхней нити
4.Вытягивание нижней нити
5.Выбор вида строчки
Вставить вилку сетевого шнура в электрическую розетку
2.Заправка нижней нити
3.Заправка верхней нити
4.Вытягивание нижней нити
5.Выбор вида строчки

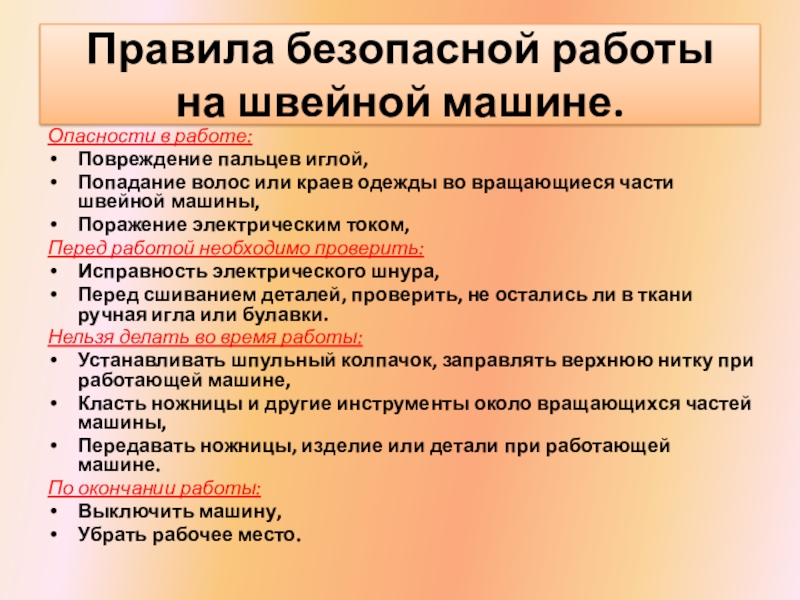

Слайд 4Правила безопасной работы
на швейной машине.
Опасности в работе:
Повреждение пальцев иглой,
Попадание волос
или краев одежды во вращающиеся части швейной машины,
Поражение электрическим током,
Перед работой необходимо проверить:
Исправность электрического шнура,
Перед сшиванием деталей, проверить, не остались ли в ткани ручная игла или булавки.
Нельзя делать во время работы:
Устанавливать шпульный колпачок, заправлять верхнюю нитку при работающей машине,
Класть ножницы и другие инструменты около вращающихся частей машины,
Передавать ножницы, изделие или детали при работающей машине.
По окончании работы:
Выключить машину,
Убрать рабочее место.
Поражение электрическим током,
Перед работой необходимо проверить:
Исправность электрического шнура,
Перед сшиванием деталей, проверить, не остались ли в ткани ручная игла или булавки.
Нельзя делать во время работы:
Устанавливать шпульный колпачок, заправлять верхнюю нитку при работающей машине,
Класть ножницы и другие инструменты около вращающихся частей машины,
Передавать ножницы, изделие или детали при работающей машине.
По окончании работы:
Выключить машину,
Убрать рабочее место.

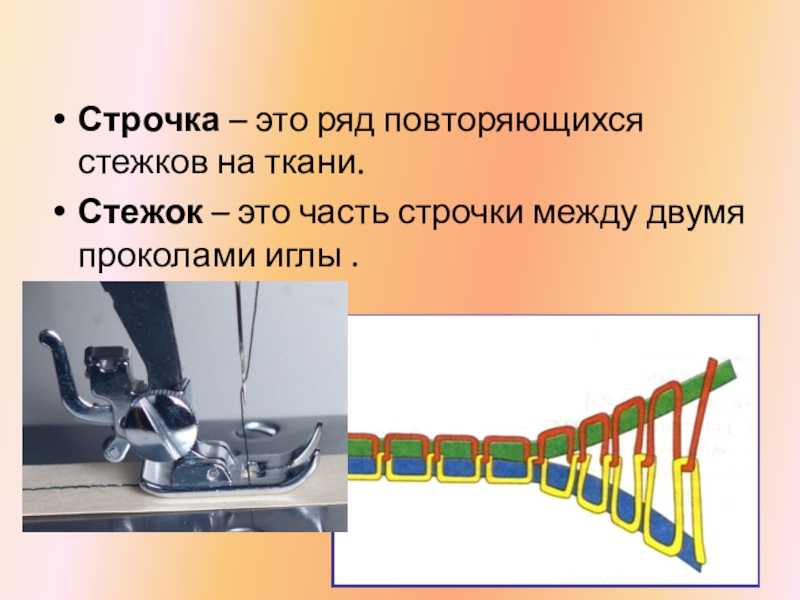

Слайд 6Строчка – это ряд повторяющихся стежков на ткани.
Стежок – это
часть строчки между двумя проколами иглы .

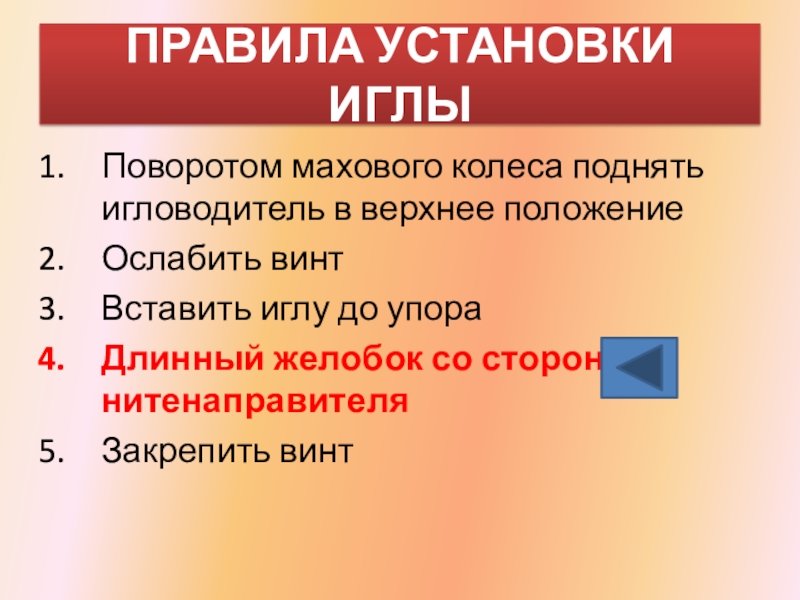

Слайд 10ПРАВИЛА УСТАНОВКИ ИГЛЫ
Поворотом махового колеса поднять игловодитель в верхнее положение
Ослабить винт
Вставить
иглу до упора
Длинный желобок со стороны нитенаправителя
Закрепить винт
Длинный желобок со стороны нитенаправителя
Закрепить винт

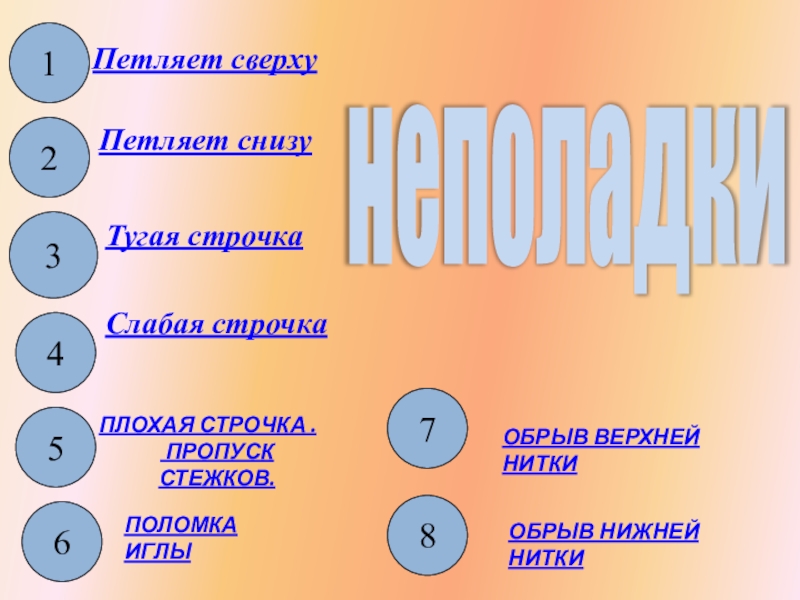

Слайд 11неполадки
2
Петляет снизу
Петляет сверху
1
Слабая строчка
4
Тугая строчка
3
5
6
7
8
ПЛОХАЯ СТРОЧКА .
ПРОПУСК СТЕЖКОВ.
ПОЛОМКА
ИГЛЫ
ОБРЫВ ВЕРХНЕЙ НИТКИ
ОБРЫВ НИЖНЕЙ НИТКИ

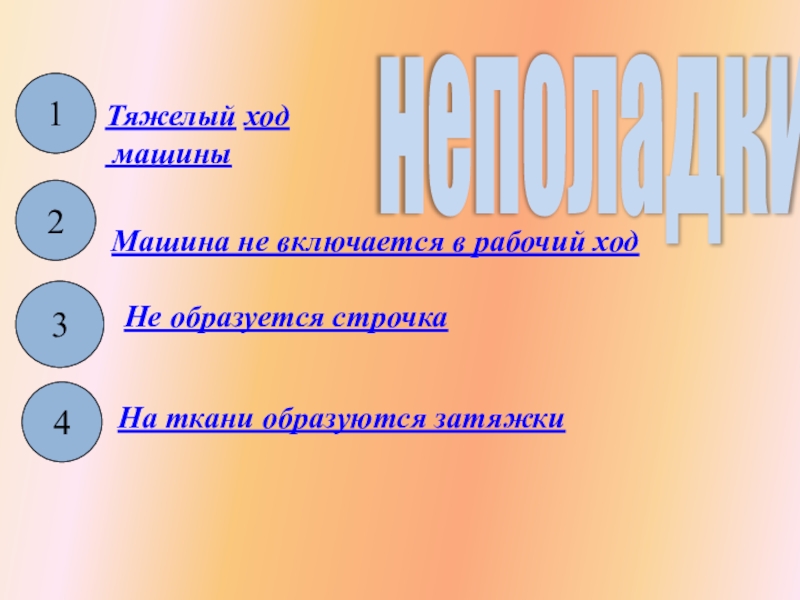

Слайд 12неполадки
2
1
4
3
Тяжелый ход
машины
На ткани образуются затяжки
Не образуется строчка
Машина не включается
в рабочий ход

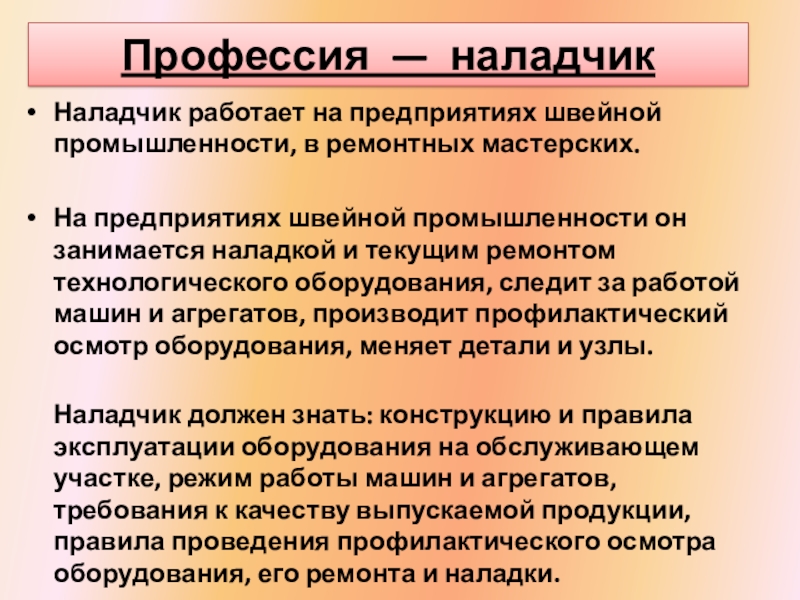

Слайд 19
Профессия — наладчик
Наладчик работает на предприятиях швейной промышленности, в ремонтных мастерских.
На предприятиях швейной промышленности он занимается наладкой и текущим ремонтом технологического оборудования, следит за работой машин и агрегатов, производит профилактический осмотр оборудования, меняет детали и узлы.
Наладчик должен знать: конструкцию и правила эксплуатации оборудования на обслуживающем участке, режим работы машин и агрегатов, требования к качеству выпускаемой продукции, правила проведения профилактического осмотра оборудования, его ремонта и наладки.

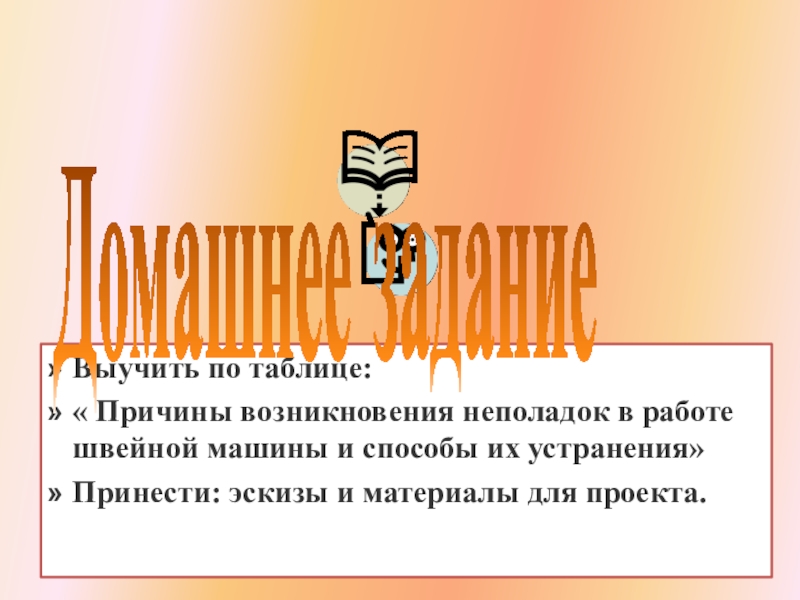

Слайд 20Выучить по таблице:
« Причины возникновения неполадок в работе швейной машины
и способы их устранения»
Принести: эскизы и материалы для проекта.
Принести: эскизы и материалы для проекта.
Домашнее задание

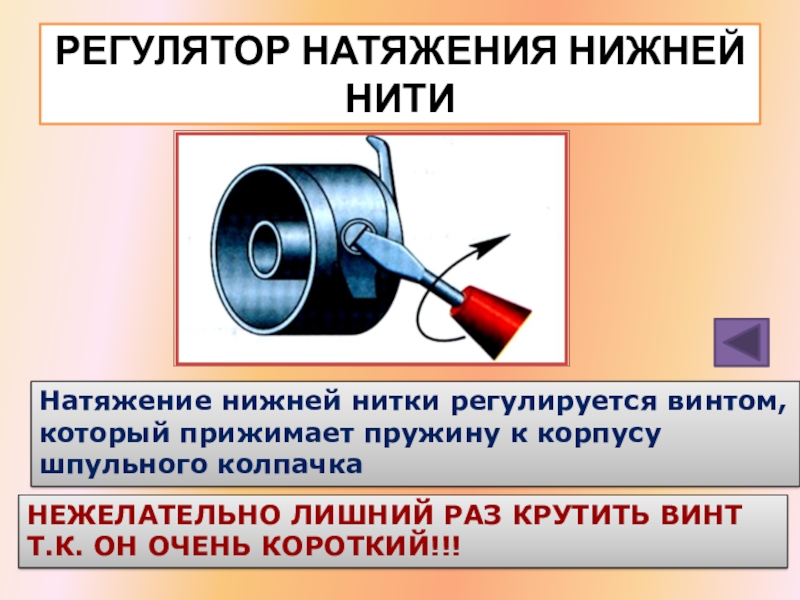

Слайд 29
РЕГУЛЯТОР НАТЯЖЕНИЯ НИЖНЕЙ НИТИ
НЕЖЕЛАТЕЛЬНО ЛИШНИЙ РАЗ КРУТИТЬ ВИНТ Т.К. ОН ОЧЕНЬ
КОРОТКИЙ!!!
Натяжение нижней нитки регулируется винтом, который прижимает пружину к корпусу шпульного колпачка
