Презентация, доклад на тему Монтаж электропроводок защищенными проводами и кабелями

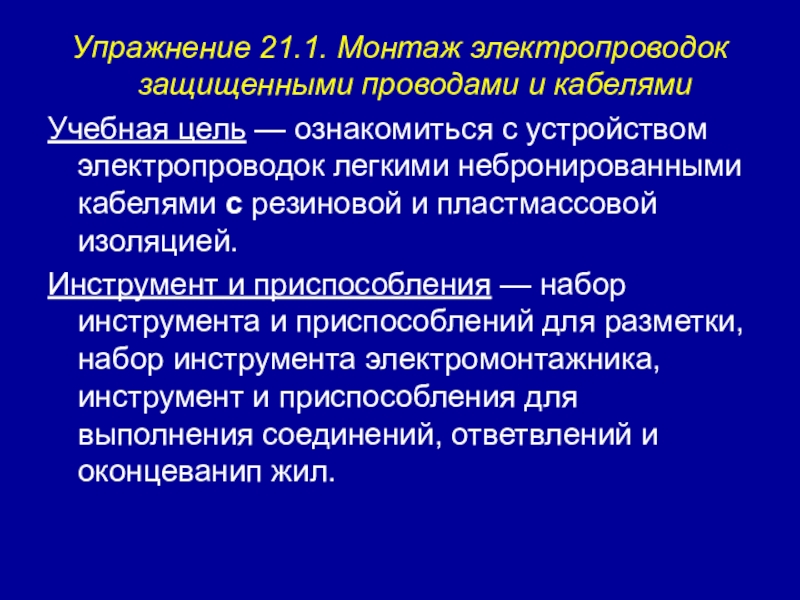

с устройством электропроводок легкими небронированными кабелями с резиновой и пластмассовой изоляцией.
Инструмент и приспособления — набор инструмента и приспособлений для разметки, набор инструмента электромонтажника, инструмент и приспособления для выполнения соединений, ответвлений и оконцеванип жил.

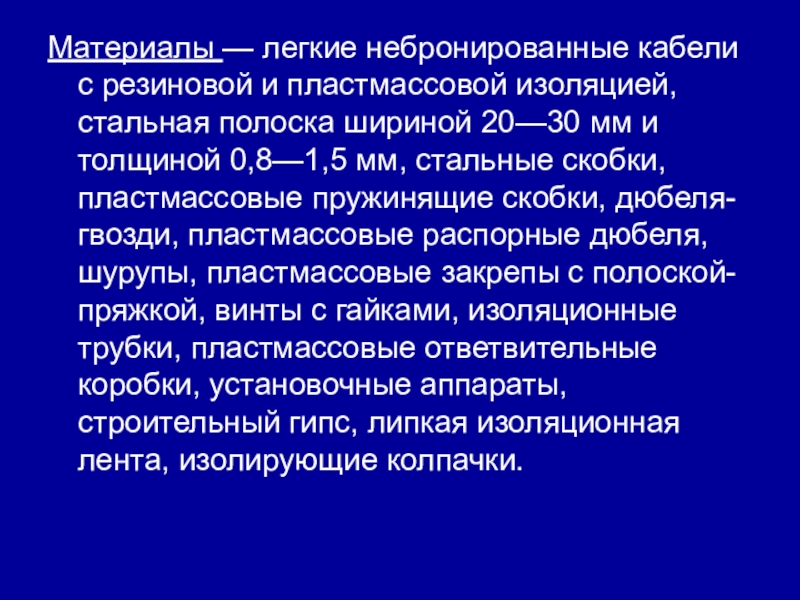

полоска шириной 20—30 мм и толщиной 0,8—1,5 мм, стальные скобки, пластмассовые пружинящие скобки, дюбеля-гвозди, пластмассовые распорные дюбеля, шурупы, пластмассовые закрепы с полоской-пряжкой, винты с гайками, изоляционные трубки, пластмассовые ответвительные коробки, установочные аппараты, строительный гипс, липкая изоляционная лента, изолирующие колпачки.

с навитой спиралью и закрепить кабель скобкой с одной лапкой (/),
вмазать полоску в заготовленное отверстие, обогнуть ею кабель и закрепить пряжкой (//).
Заготовить два отверстия, вмазать в них шурупы с навитой спиралью и закрепить кабель скобкой с двумя лампами (///).
Заготовить два отверстия, вмазать в них полоски и кабели и закрепить скобки с двумя лапками (IV)

(/),
закрепление пряжкой (//).
закрепление скобками
с двумя лапками (///; IV)

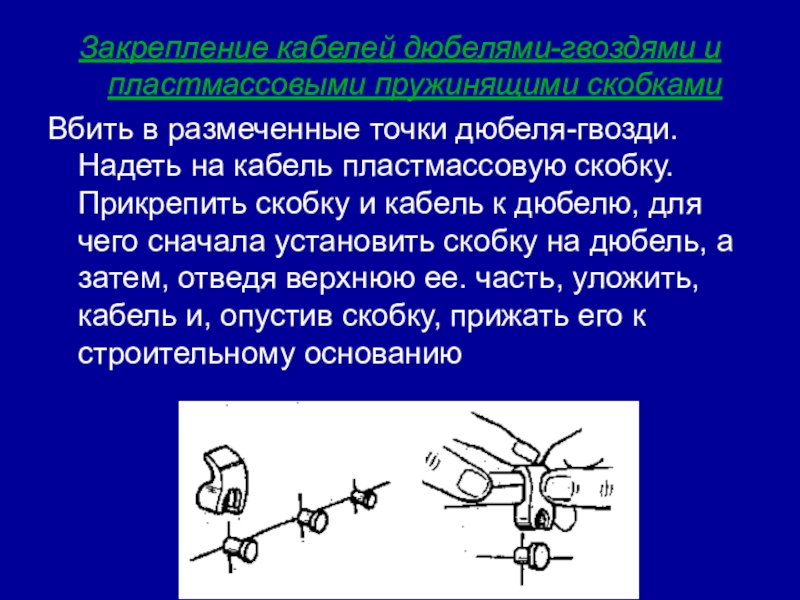

Надеть на кабель пластмассовую скобку. Прикрепить скобку и кабель к дюбелю, для чего сначала установить скобку на дюбель, а затем, отведя верхнюю ее. часть, уложить, кабель и, опустив скобку, прижать его к строительному основанию

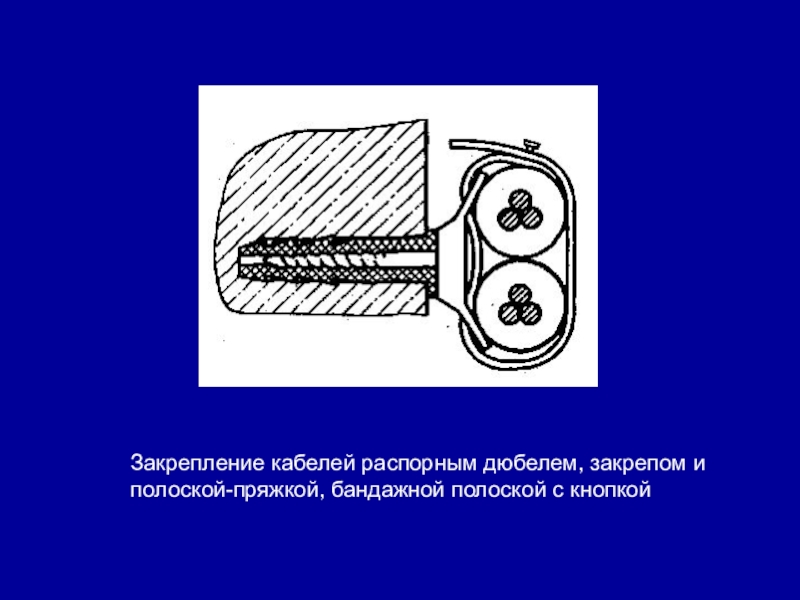

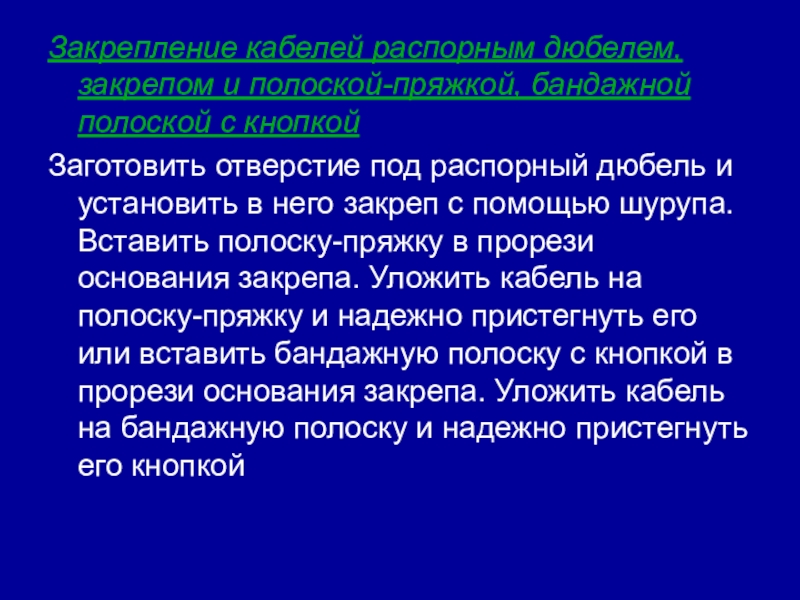

Заготовить отверстие под распорный дюбель и установить в него закреп с помощью шурупа. Вставить полоску-пряжку в прорези основания закрепа. Уложить кабель на полоску-пряжку и надежно пристегнуть его или вставить бандажную полоску с кнопкой в прорези основания закрепа. Уложить кабель на бандажную полоску и надежно пристегнуть его кнопкой

с кнопкой

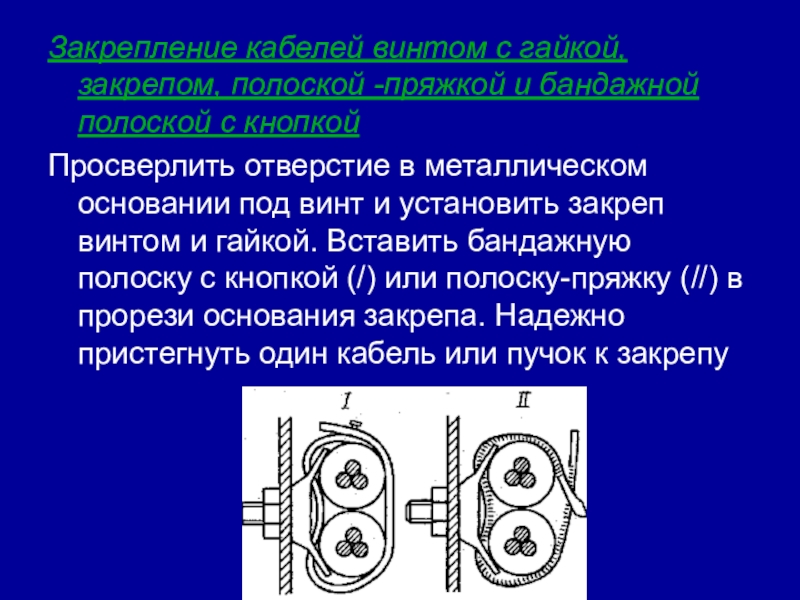

Просверлить отверстие в металлическом основании под винт и установить закреп винтом и гайкой. Вставить бандажную полоску с кнопкой (/) или полоску-пряжку (//) в прорези основания закрепа. Надежно пристегнуть один кабель или пучок к закрепу

или окрашенной проволоке диаметром 5 - 8 мм, зацепить проволоку концевыми анкерными устройствами (пластинками) к строительному основанию. Прикрепить кабель к проволоке металлическими или пластмассовыми бандажами на расстоянии 500 мм

стальным полосам и лентам (/) (применяют монтажные перфорированные полосы и лепты шириной 16 мм и толщиной 0,8 мм, нарезанные из отходов стального листа, полосы шириной 20— 30 мм и
толщиной 0,8 -1,5 мм, стандартную ленту таких же размеров.
Прикрепить полосы и ленты клещами (//) вплотную к основанию по всей длине трассы за исключением углов поворота.

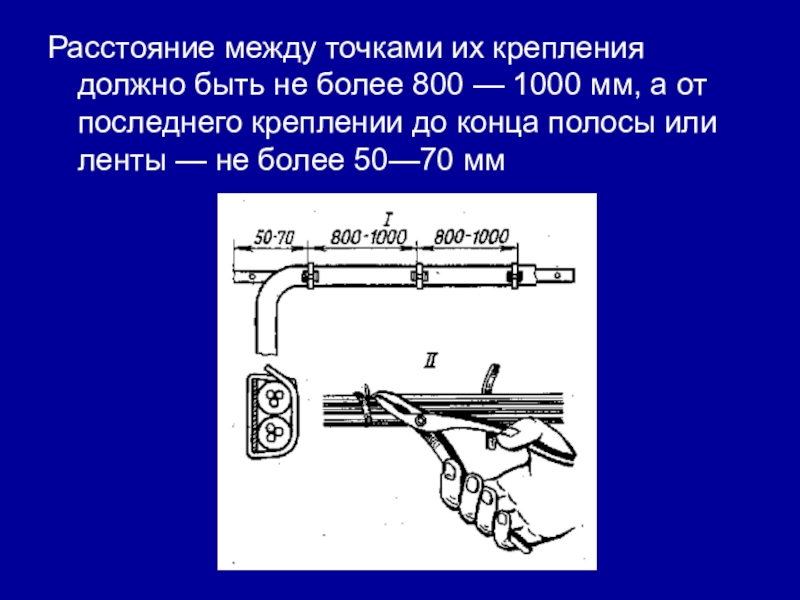

1000 мм, а от последнего креплении до конца полосы или ленты — не более 50—70 мм

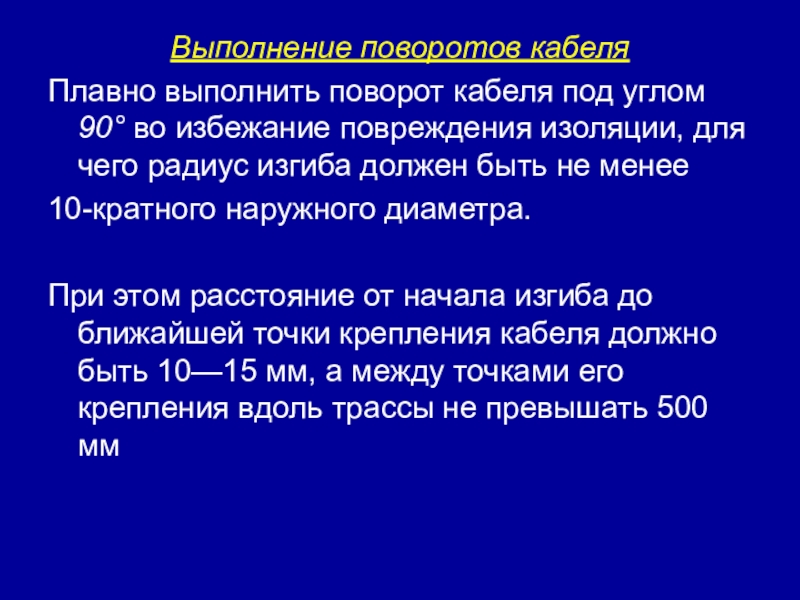

повреждения изоляции, для чего радиус изгиба должен быть не менее
10-кратного наружного диаметра.

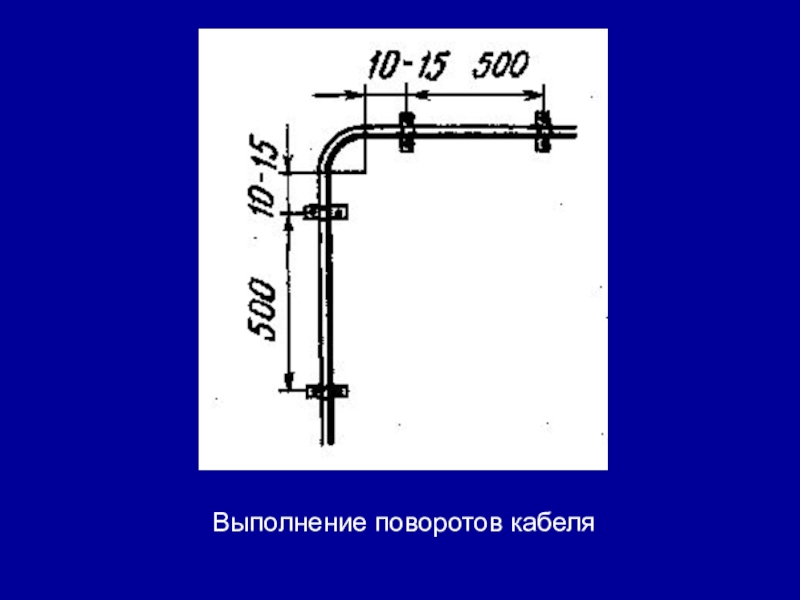

При этом расстояние от начала изгиба до ближайшей точки крепления кабеля должно быть 10—15 мм, а между точками его крепления вдоль трассы не превышать 500 мм

или изоляционных (//) трубах (в сгораемых стенах применяют стальные, а в несгораемых пластмассовые трубы).
В одной трубе разрешается прокладывать несколько кабелей, относящихся к одной цепи.

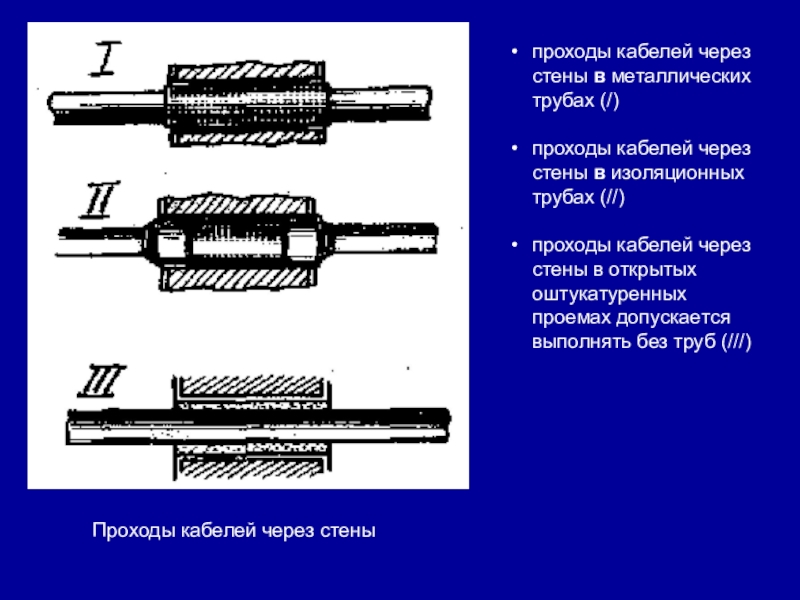

Проходы кабелей через стены в открытых оштукатуренных проемах допускается выполнять без труб (///)

проходы кабелей через стены в изоляционных трубах (//)

проходы кабелей через стены в открытых оштукатуренных проемах допускается выполнять без труб (///)

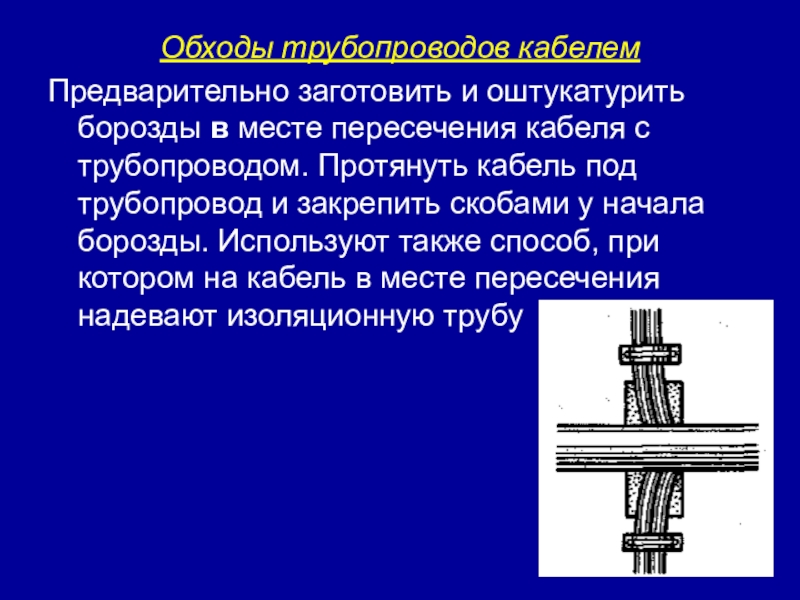

с трубопроводом. Протянуть кабель под трубопровод и закрепить скобами у начала борозды. Используют также способ, при котором на кабель в месте пересечения надевают изоляционную трубу

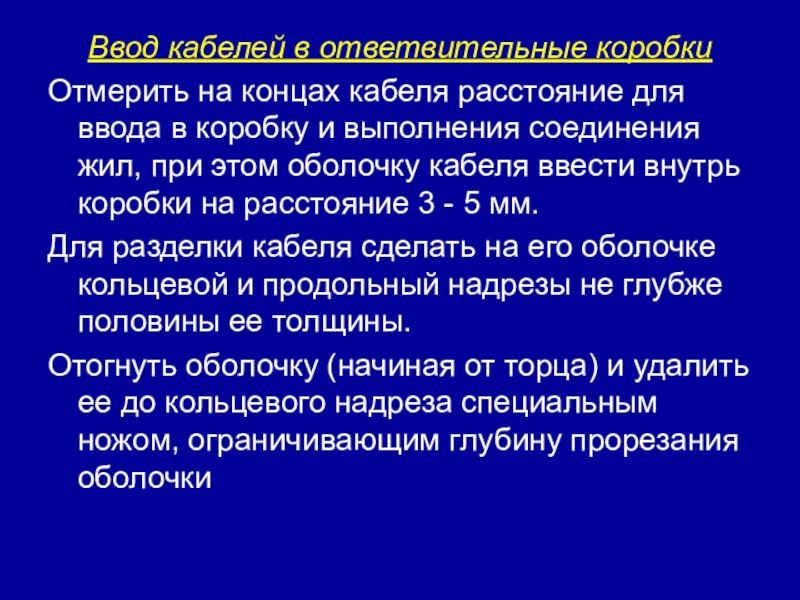

в коробку и выполнения соединения жил, при этом оболочку кабеля ввести внутрь коробки на расстояние 3 - 5 мм.
Для разделки кабеля сделать на его оболочке кольцевой и продольный надрезы не глубже половины ее толщины.
Отогнуть оболочку (начиная от торца) и удалить ее до кольцевого надреза специальным ножом, ограничивающим глубину прорезания оболочки

коробкой (/),
при выполнении от крайнего кабеля установить коробку рядом с трассой прокладки нескольких кабелей (//),
а при выполнении от одиночного кабеля —на трассе электропроводки (III).
Радиус изгиба кабеля при вводе в ответвительную коробку должен быть не менее 10 его наружных диаметров.
У коробок монтируют дополнительные скобки крепления кабелей на расстоянии 50—100 мм от ввода в них.

нескольких кабелей (//),
коробка одиночного кабеля
на трассе электропроводки (III).
