Методическая разработка последовательности построения основы чертежа выкройки прямой юбки
Автор разработки учитель технологии высшей квалификационной категории Г.Е.Ясакова
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Методическое пособие Построение основы чертежа прямой юбки
Содержание
- 1. Методическое пособие Построение основы чертежа прямой юбки
- 2. Построение основы чертежа прямой юбки Слева в
- 3. Определяем расположение конструктивных линий чертежа юбкиТТБ↓=Дтс:2БТН↓= ДиНЛиния талииЛиния бедерЛиния низа

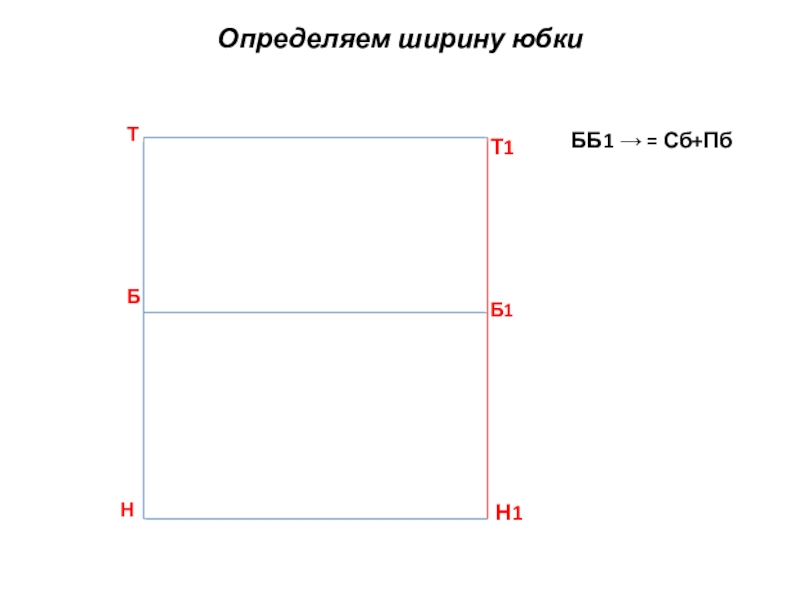

- 4. Определяем ширину юбкиТБНББ1 → = Сб+ПбБ1Т1Н1
- 5. Строим линию бокаТБНББ2 → = (Сб+Пб):2-1Б1Т1Н1Б2Т2Н2

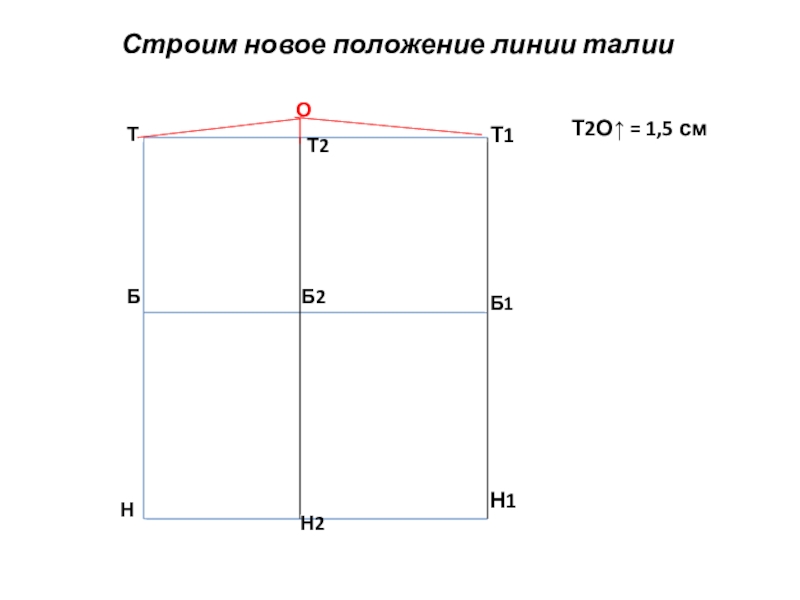

- 6. Строим новое положение линии талииТБНТ2О↑ = 1,5 смБ1Т1Н1Б2Т2Н2О
- 7. Строим боковую выточкуТБН∑=(Сб+Пб) - (Ст+Пт)=Б1Т1Н1Б2Т2Н2ОБоковая выточка=∑:2Задняя выточка=∑:3Передняя выточка=∑:6Т3Т4 – боковая выточка←Т3О=ОТ4→Т3Т4Б2Б3↑=1смБ3Прогиб в верхней части =0,5см
- 8. Строим выточку на заднем полотнище юбкиТБНБ1Т1Н1Б2Т2Н2ОББ4→= 0,4*ББ2Т3Т4Б3Заднее полотнище Переднее полотнищеБ4Б6↑=7смБ4Б₆←Т₅Т₆→=∑:3Т₅Т₆
- 9. Строим выточку на переднем полотнище юбкиТБНБ1Т1Н1Б2Т2Н2О←Б1Б5= 0,4.Б1Б2Т3Т4Б3Заднее полотнище Переднее полотнищеБ₅Б₇↑=9смБ4Б₆←Т₇Т₈→=∑:6Т₅Т₆Б₅Б₇Т₇Т₈Б1Б2=ББ1-ББ2
- 10. Обводим контур чертежа юбки основной сплошной линиейТБНБ1Т1Н1Б2Т2Н2ОТ3Т4Б3Заднее полотнище Переднее полотнищеБ4Б₆Т₅Т₆Б₅Б₇Т₇Т₈
Построение основы чертежа прямой юбки Слева в верхнем углу листа строим прямой угол с вершиной в точке ТТ
Слайд 1 Муниципальное бюджетное общеобразовательное учреждение «Средняя общеобразовательная школа №6» городского округа город Шарья Костромской
области

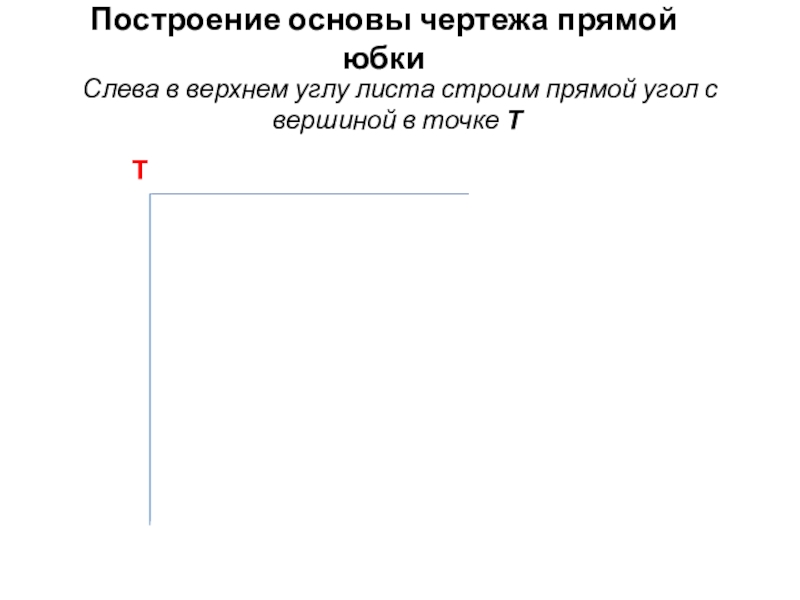

Слайд 2Построение основы чертежа прямой юбки
Слева в верхнем углу листа строим
прямой угол с вершиной в точке Т
Т

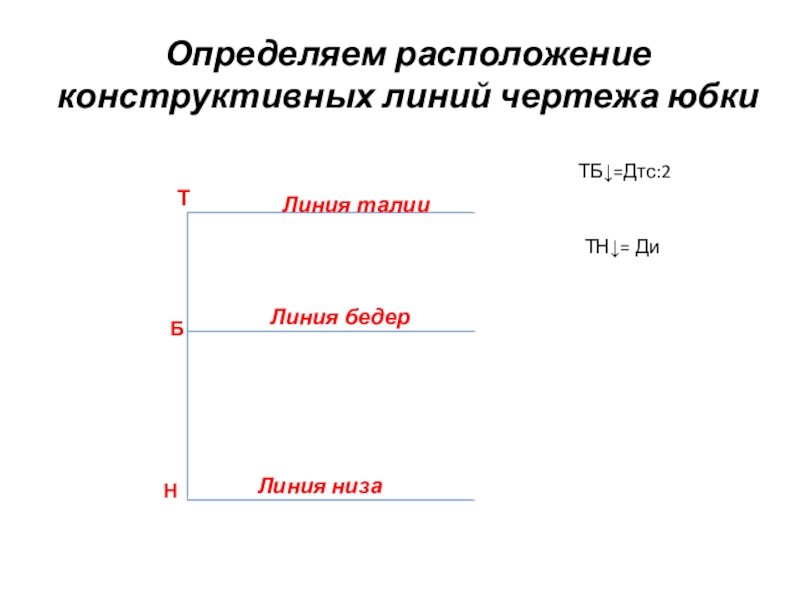

Слайд 3Определяем расположение конструктивных линий чертежа юбки
Т
ТБ↓=Дтс:2
Б
ТН↓= Ди
Н
Линия талии
Линия бедер
Линия низа

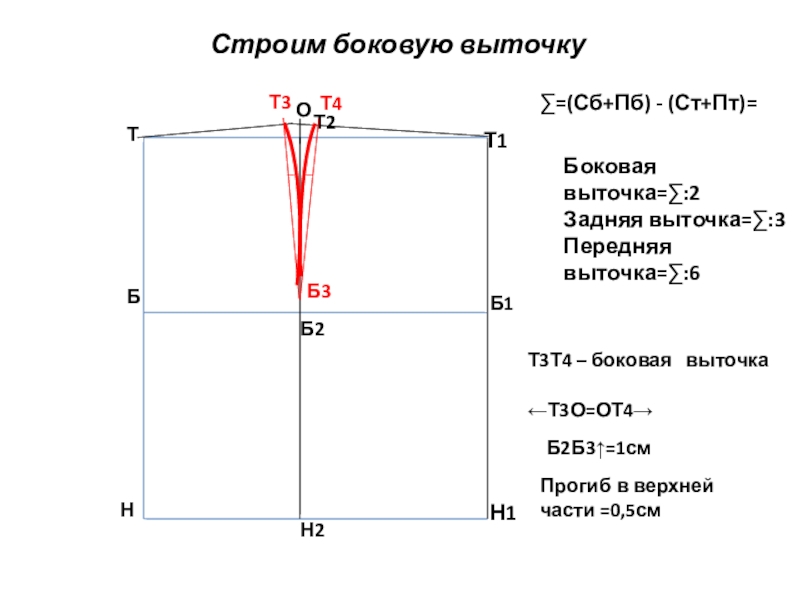

Слайд 7Строим боковую выточку
Т
Б
Н
∑=(Сб+Пб) - (Ст+Пт)=
Б1
Т1
Н1
Б2
Т2
Н2
О
Боковая выточка=∑:2
Задняя выточка=∑:3
Передняя выточка=∑:6
Т3Т4 – боковая
выточка
←Т3О=ОТ4→
Т3
Т4
Б2Б3↑=1см
Б3
Прогиб в верхней части =0,5см

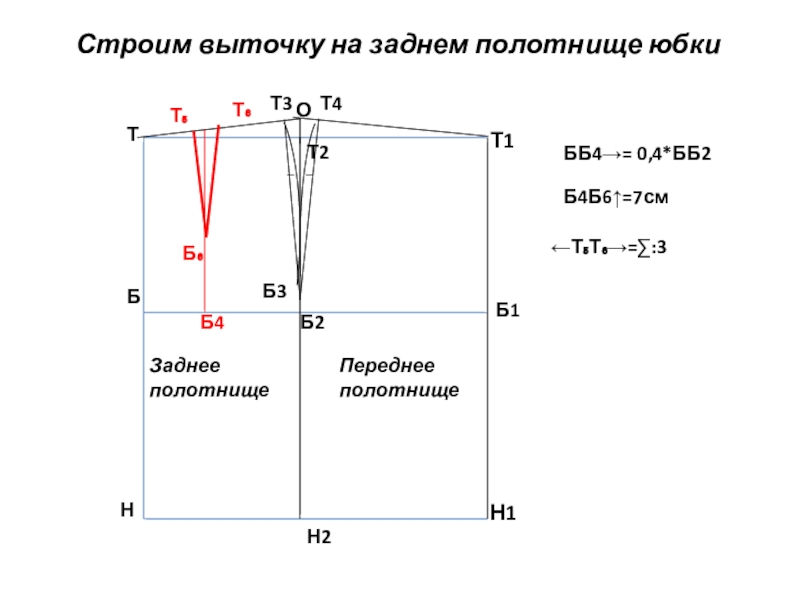

Слайд 8Строим выточку на заднем полотнище юбки
Т
Б
Н
Б1
Т1
Н1
Б2
Т2
Н2
О
ББ4→= 0,4*ББ2
Т3
Т4
Б3
Заднее полотнище
Переднее полотнище
Б4Б6↑=7см
Б4
Б₆
←Т₅Т₆→=∑:3
Т₅
Т₆
Слайд 9Строим выточку на переднем полотнище юбки
Т
Б
Н
Б1
Т1
Н1
Б2
Т2
Н2
О
←Б1Б5= 0,4.Б1Б2
Т3
Т4
Б3
Заднее полотнище
Переднее полотнище
Б₅Б₇↑=9см
Б4
Б₆
←Т₇Т₈→=∑:6
Т₅
Т₆
Б₅
Б₇
Т₇
Т₈
Б1Б2=ББ1-ББ2

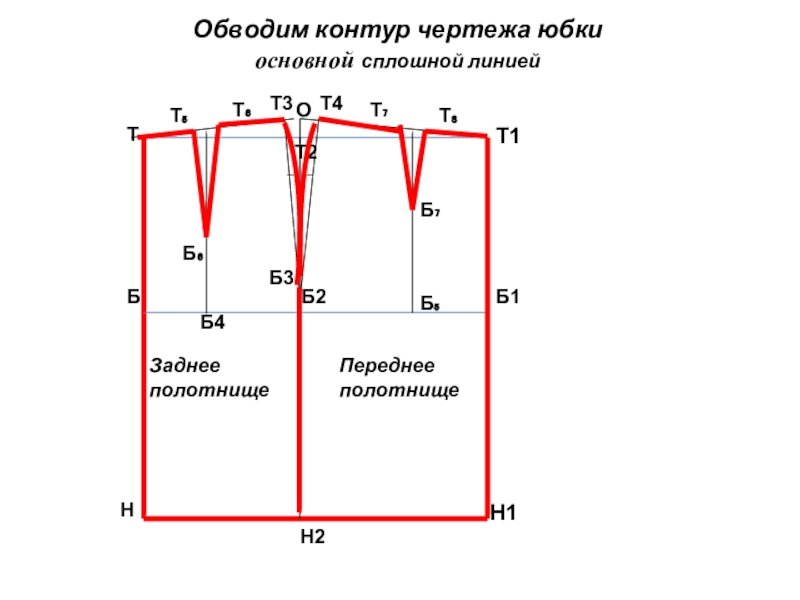

Слайд 10Обводим контур чертежа юбки
