Презентация, доклад на тему Эскиз
Содержание
- 1. Эскиз
- 2. Чертёж представляет собой условное изображение изделия, выполненное
- 3. Графическая документация
- 4. Рисунокизображение на плоскости, созданное средствами графики.
- 5. Масштаб – отношение линейных размеров изображения к
- 6. Типы используемых линий
- 7. Слайд 7
- 8. На чертеже выполняют три вида изображения детали:
- 9. Практическая работаВыполнить практическую работу «Линии чертежа»Формат А4;Масштаб 1:1
- 10. Спасибо за внимание!

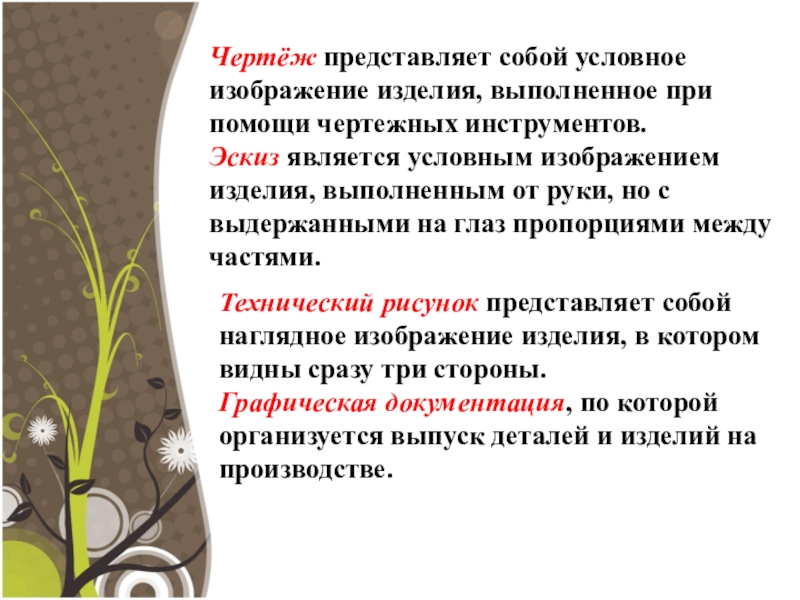

Чертёж представляет собой условное изображение изделия, выполненное при помощи чертежных инструментов. Эскиз является условным изображением изделия, выполненным от руки, но с выдержанными на глаз пропорциями между частями.Технический рисунок представляет собой наглядное изображение изделия, в котором видны
Слайд 2Чертёж представляет собой условное изображение изделия, выполненное при помощи чертежных инструментов. Эскиз
является условным изображением изделия, выполненным от руки, но с выдержанными на глаз пропорциями между частями.
Технический рисунок представляет собой наглядное изображение изделия, в котором видны сразу три стороны.

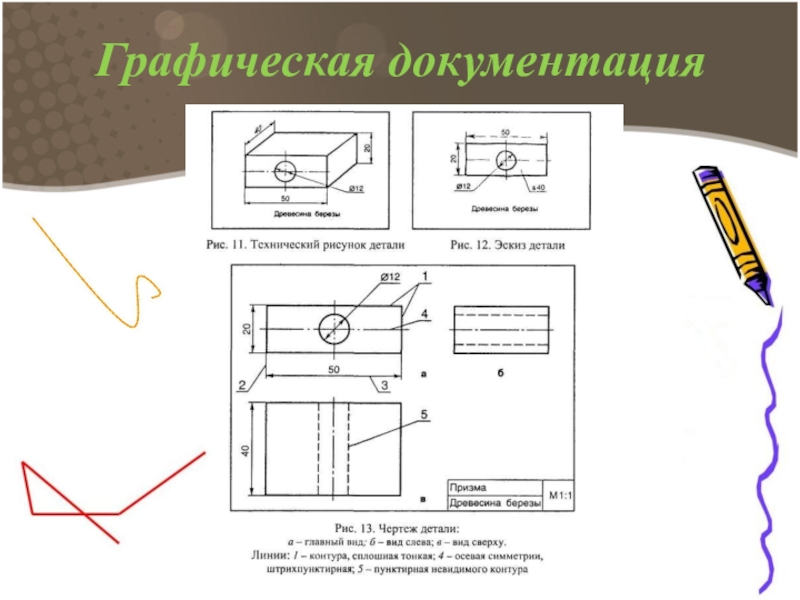

Графическая документация, по которой организуется выпуск деталей и изделий на производстве.

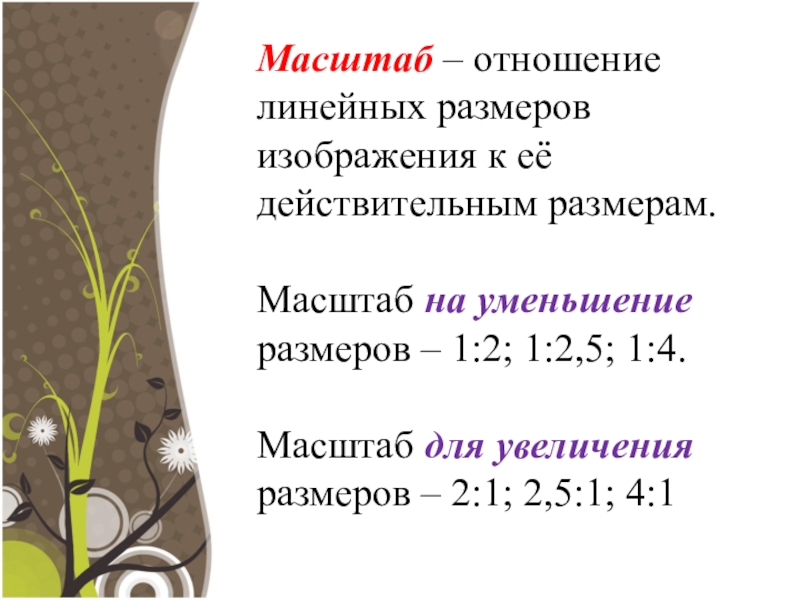

Слайд 5Масштаб – отношение линейных размеров изображения к её действительным размерам.
Масштаб на
уменьшение
размеров – 1:2; 1:2,5; 1:4.
Масштаб для увеличения
размеров – 2:1; 2,5:1; 4:1
размеров – 1:2; 1:2,5; 1:4.
Масштаб для увеличения
размеров – 2:1; 2,5:1; 4:1
Слайд 6Типы используемых линий
Основная сплошная тонкая линия.
Применяется: для построения основного контура изделия в размерных и выносных линиях.
Основная сплошная толстая линия.
Применяется для обводки контура фигуры изделия.
Штриховая линия. Применяется в невидимых линиях.
Применяется: для построения основного контура изделия в размерных и выносных линиях.
Основная сплошная толстая линия.
Применяется для обводки контура фигуры изделия.
Штриховая линия. Применяется в невидимых линиях.
Слайд 7

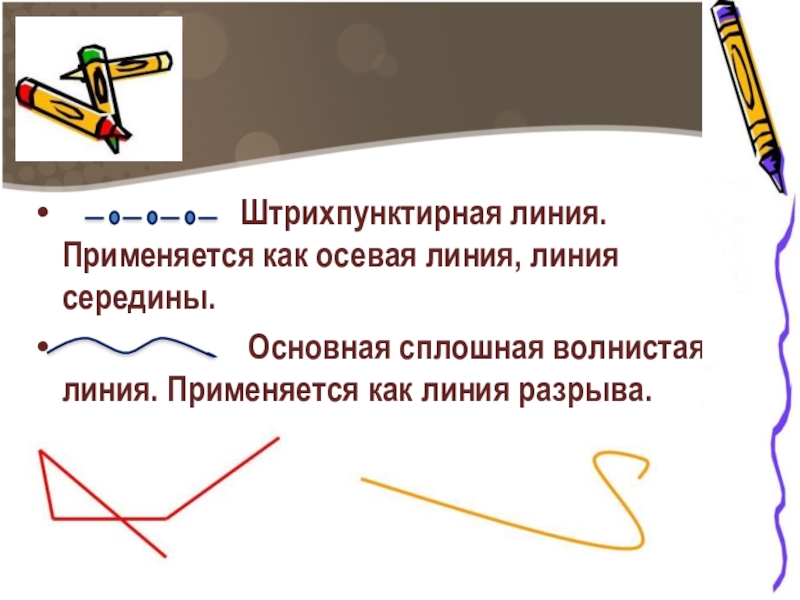

Штрихпунктирная линия. Применяется как осевая линия, линия середины.
Основная сплошная волнистая линия. Применяется как линия разрыва.
Основная сплошная волнистая линия. Применяется как линия разрыва.

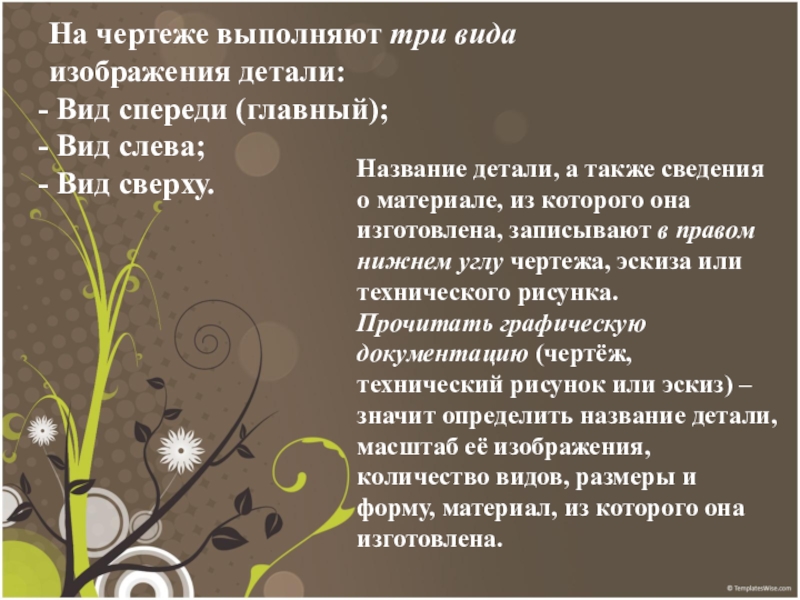

Слайд 8На чертеже выполняют три вида изображения детали:
Вид спереди (главный);
Вид
слева;
Вид сверху.
Вид сверху.
Название детали, а также сведения о материале, из которого она изготовлена, записывают в правом нижнем углу чертежа, эскиза или технического рисунка.
Прочитать графическую документацию (чертёж, технический рисунок или эскиз) – значит определить название детали, масштаб её изображения, количество видов, размеры и форму, материал, из которого она изготовлена.
