Презентация, доклад на тему электрический ток. Электричество дома.
Содержание
- 1. электрический ток. Электричество дома.
- 2. В мифологии почти всех народов есть боги,
- 3. Первым, кто заинтересовался электричеством, был древнегреческий философ
- 4. В 1600 году появился термин «Электричество»Вильям Гильберт.Английский
- 5. Отто фон ГерикеГрозовая машина1663 годпоявилась возможность наблюдать
- 6. Янтарь и СтеклоУченые обнаружили что одни предметы
- 7. Бенджамин Франклин (1706 – 1790)Смог зафиксировать переход
- 8. Огни Святого Эльма - свечение остроконечных предметов. Возникают перед грозой, когда воздух сильно насыщен влагой.
- 9. Сколько вольт в вольтовом столбе? В 1799 г.
- 10. Гальванические элементы, существовали несколько тысяч лет назад.
- 11. Электрический ток.Сегодня нельзя представить жизнь современного человека без электричества.
- 12. Слайд 12
- 13. Слайд 13
- 14. Аккумулятор – химический источник тока многоразового действия
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Стандартное напряжение оптимальное для бытовых приборов – 220V. Электроснабжение дома.
- 19. Виды электропроводки и электромонтажа.Электропроводка в доме бывает
- 20. Сечение провода.При выборе провода для проводки обязательно учитывайте максимальный ток, который будет потреблять включенное электрооборудование.
- 21. Формула расчета силы тока (I) I =

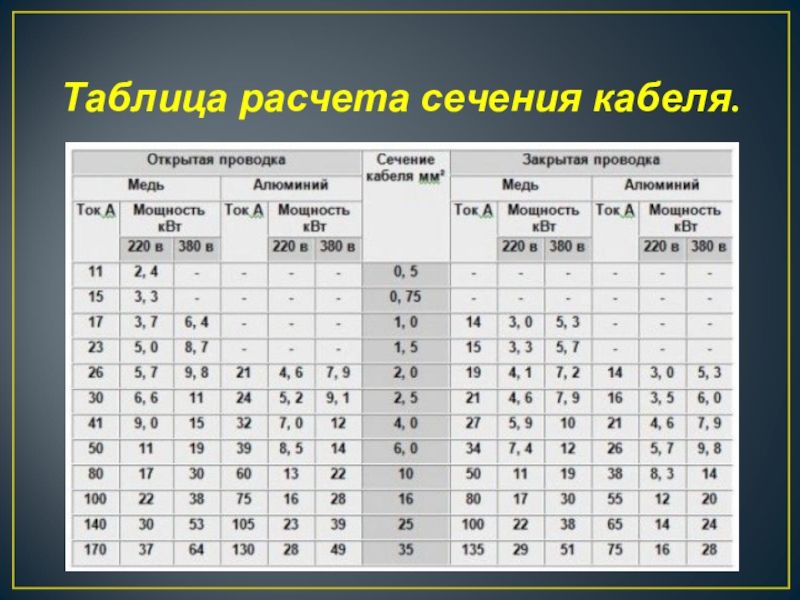

- 22. Таблица расчета сечения кабеля.
- 23. Медные и алюминиевые проводаМедные и алюминиевые провода соединяют только посредством специальных переходников – винтовых, самозажимных или пружинных клеммников.
- 24. Электрооборудование квартиры представляют розетки и выключатели.

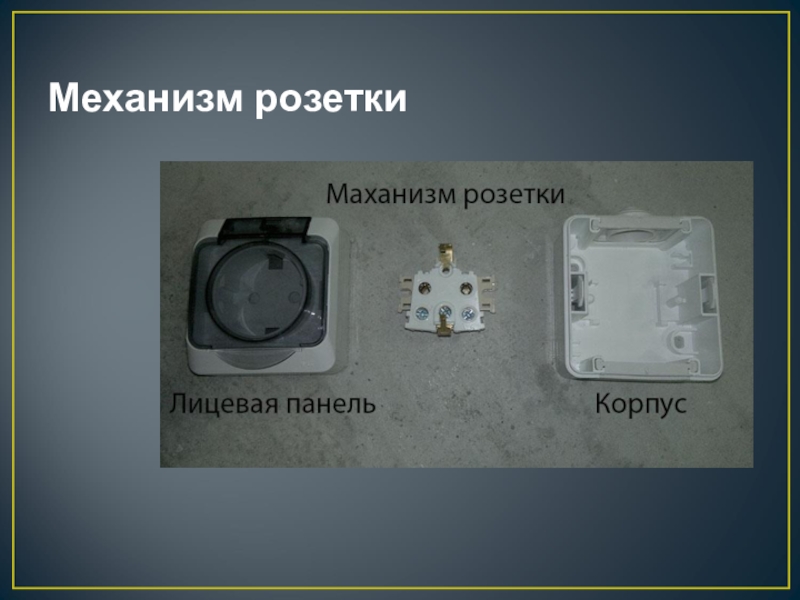

- 25. Механизм розетки
- 26. Выключатель.АрматураНакладкаКрышка.Монтажная коробка.Для скрытой проводки.
- 27. Проводить электромонтажные работы следует при выключенном автоматеПредохранительный
- 28. Томас Эдисон.(1847 – 1931)1879 г. Лампа накаливания
- 29. Электрическая лампаКолбаПолость колбы (наполненная газом)Тело накалаЭлектродыЭлектродыКрючки держатели тела накалаНожкаВнешнее звено токовводаКорпус цоколяИзолятор цоколяКонтакт донышка цоколя
- 30. Разновидности электроламп.Лампа накаливанияГалогеновая лампаНеоновые энергосберегающиедиодные

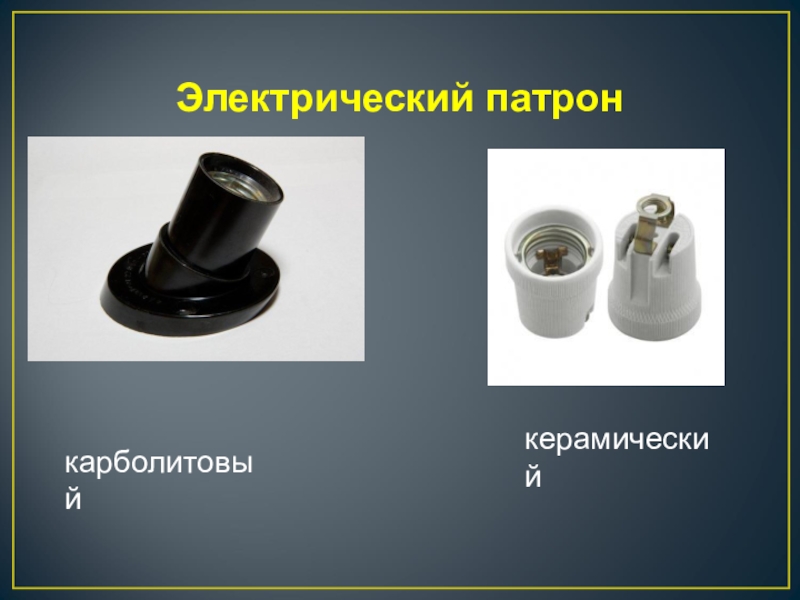

- 31. Электрический патронкарболитовыйкерамический
- 32. 1 - крышка корпуса; 2 - корпус;
- 33. Замена перегоревшей лампыОтключить электричествоВыкрутить старую лампуАккуратно ввернуть
- 34. Безопасность электрического соединения.Во избежание замыкания, все электротехнические
- 35. Альтернативные источники энергииСолнечная энергетикаВетроэнергетикаГеотермальная энергетикаБиотопливоСолнечная энергетикаБиотопливоГеотермальная энергетикаВетроэнергетика
- 36. Вопросы для обсуждения. Назовите знаменитых ученых, занимавшихся
- 37. Темы для доклада.Древнегреческий философ ФалесВильям ГильбертОтто фон
- 38. Спасибо за внимание
В мифологии почти всех народов есть боги, которые способны метать молнии, то есть умеющие использовать электричество. ЗевсТоррПерун
Слайд 2В мифологии почти всех народов есть боги, которые способны метать молнии,
то есть умеющие использовать электричество.
Зевс
Торр
Перун
Слайд 3Первым, кто заинтересовался электричеством, был древнегреческий философ Фалес. Ученый обнаружил, что
если янтарь потереть о шерсть, то он приобретает свойство притягивать другие лёгкие тела.
(ок. 625 до н. э. – ок. 545 до н. э.)
Слайд 4В 1600 году появился термин «Электричество»
Вильям Гильберт.
Английский физик. Родился в Колчестере.
Учился в Кембридже и Оксфорде.
Первой крупной работой, посвященной исследованию магнитных явлений является книга Вильяма Гилберта «О магните», вышедшая в 1600 году.
Первой крупной работой, посвященной исследованию магнитных явлений является книга Вильяма Гилберта «О магните», вышедшая в 1600 году.
Слайд 5
Отто фон Герике
Грозовая машина
1663 год
появилась возможность наблюдать эффект отталкивания тел под
действием электричества.
Электрофорная машина механическая энергия преобразуется в электрическую.

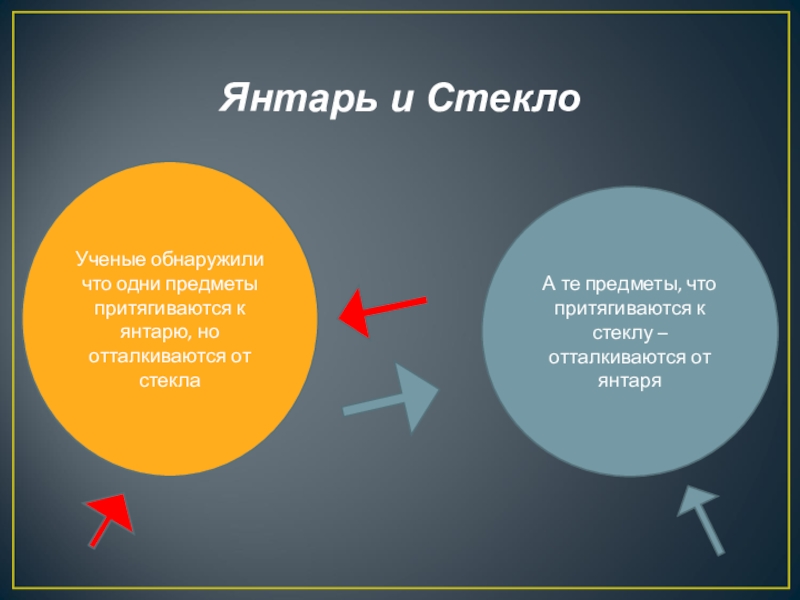

Слайд 6Янтарь и Стекло
Ученые обнаружили что одни предметы притягиваются к янтарю, но
отталкиваются от стекла
А те предметы, что притягиваются к стеклу – отталкиваются от янтаря
Слайд 7Бенджамин Франклин
(1706 – 1790)
Смог зафиксировать переход заряда (флюида) из янтарной палочки
в стеклянную.
Термин Флюид, в последствии заменят на электрон.
Термин Флюид, в последствии заменят на электрон.
Доказал электрическое происхождение молний. Создал громоотвод.
Слайд 8Огни Святого Эльма - свечение остроконечных предметов. Возникают перед грозой, когда
воздух сильно насыщен влагой.
Слайд 9Сколько вольт в вольтовом столбе?
В 1799 г. Вольта изготовил первую электрическую батарею,
названную Вольтовым столбом. Столб этот состоял из серебряных (позже замененных на дешевую медь) и цинковых пластинок, нанизанных на непроводящий стержень; между пластинками были прокладки, смоченные слабой серной кислотой. Первую и последнюю пластинку соединили с проводами – и первая в мире батарейка готова!
Имела напряжение 1,1 В.
(1745 – 1827)
Итальянский ученый Аллесандро Вольта

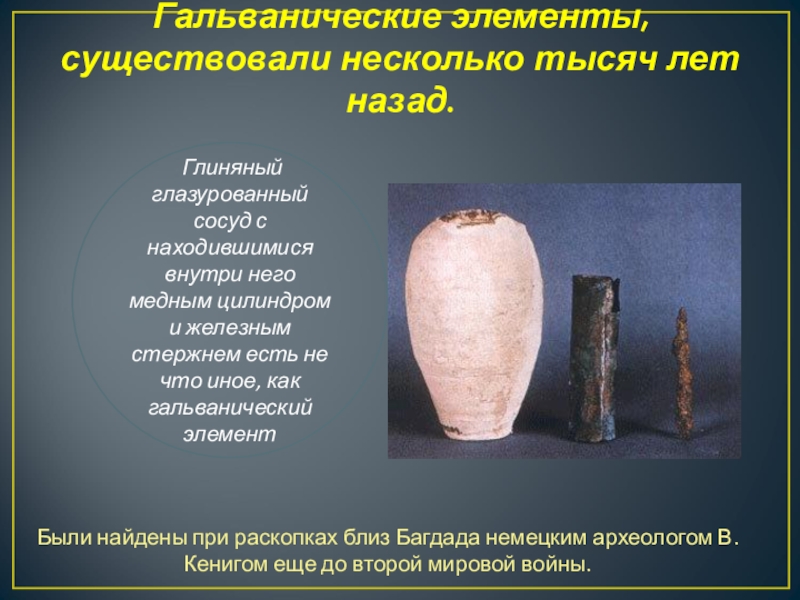

Слайд 10Гальванические элементы, существовали несколько тысяч лет назад.
Глиняный глазурованный сосуд с
находившимися внутри него медным цилиндром и железным стержнем есть не что иное, как гальванический элемент
Были найдены при раскопках близ Багдада немецким археологом В. Кенигом еще до второй мировой войны.
Слайд 19Виды электропроводки и электромонтажа.
Электропроводка в доме бывает двух видов открытая и
скрытая.
Для внешней электропроводки используются декоративные короба.
Для скрытой – в стене прорезается штроба, либо прокладывается магистраль в обрешетке для стены.
В зависимости от вида проводки, и толщины стен, используются врезные или накладные устройства.
Для внешней электропроводки используются декоративные короба.
Для скрытой – в стене прорезается штроба, либо прокладывается магистраль в обрешетке для стены.
В зависимости от вида проводки, и толщины стен, используются врезные или накладные устройства.
Слайд 20Сечение провода.
При выборе провода для проводки обязательно учитывайте максимальный ток, который
будет потреблять включенное электрооборудование.
Слайд 21Формула расчета силы тока (I)
I = P/ U
I –Сила тока
P – потребляемая мощность
U – напряжение в сети
Р – 10 кВт = 10000 Вт
U – 220 V
I = 10000 : 220;
Приблизительно I = 46 A
пример

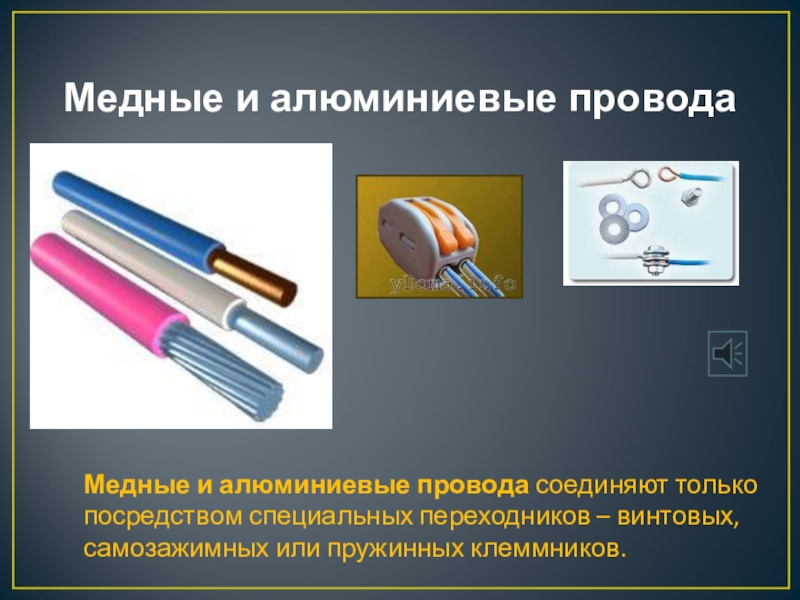

Слайд 23Медные и алюминиевые провода
Медные и алюминиевые провода соединяют только посредством специальных переходников – винтовых, самозажимных
или пружинных клеммников.

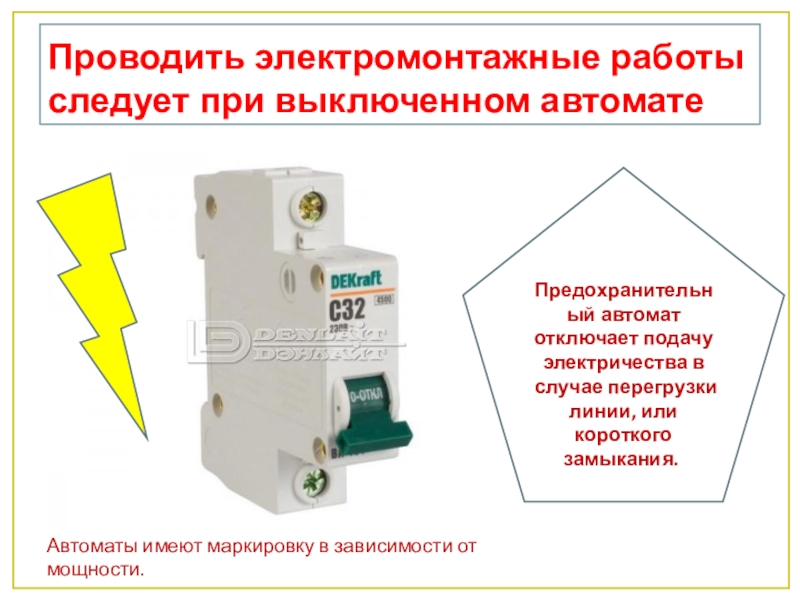

Слайд 27Проводить электромонтажные работы следует при выключенном автомате
Предохранительный автомат отключает подачу электричества
в случае перегрузки линии, или короткого замыкания..
Автоматы имеют маркировку в зависимости от мощности.

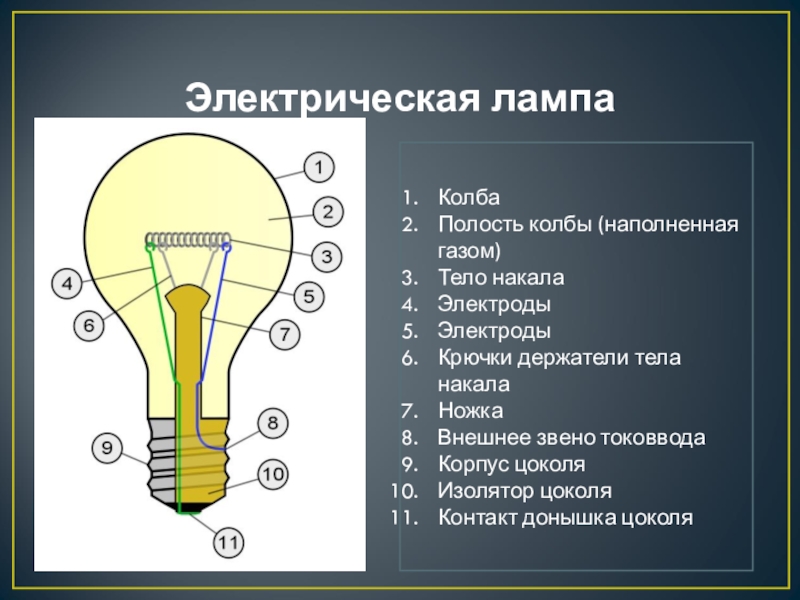

Слайд 29Электрическая лампа
Колба
Полость колбы (наполненная газом)
Тело накала
Электроды
Электроды
Крючки держатели тела накала
Ножка
Внешнее звено токоввода
Корпус
цоколя
Изолятор цоколя
Контакт донышка цоколя
Изолятор цоколя
Контакт донышка цоколя
Слайд 30Разновидности электроламп.
Лампа накаливания
Галогеновая лампа
Неоновые энергосберегающие
диодные
Слайд 32 1 - крышка корпуса;
2 - корпус;
3 - вкладыш;
4,
5 - контакты вкладыша;
6 - центральный контакт лампы; 7 - цоколь лампы;
8 - винт крепления контакта вкладыша соприкасающегося с цоколем;
9 - винт крепления центрального контакта вкладыша;
10, 11 - винты крепления к пластинам подводящих проводов сети;
12 - шайба;
13, 14 - пластины
6 - центральный контакт лампы; 7 - цоколь лампы;
8 - винт крепления контакта вкладыша соприкасающегося с цоколем;
9 - винт крепления центрального контакта вкладыша;
10, 11 - винты крепления к пластинам подводящих проводов сети;
12 - шайба;
13, 14 - пластины
Конструкция подвесного резьбового электропатрона с ввинченной лампой накаливания:
Слайд 33Замена перегоревшей лампы
Отключить электричество
Выкрутить старую лампу
Аккуратно ввернуть новую
При замене галогеновых ламп
следует одевать чистые х/б перчатки.
Во время первого включения не смотреть на лампу.
Во время первого включения не смотреть на лампу.

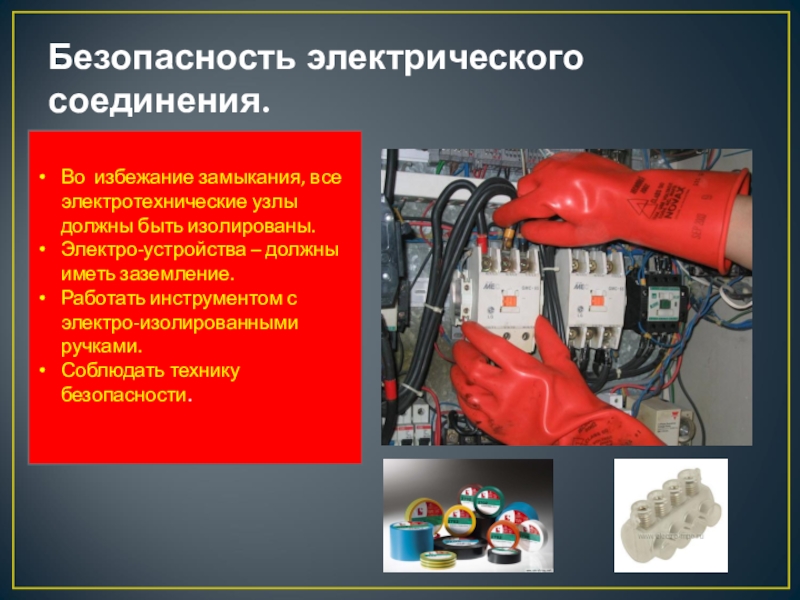

Слайд 34Безопасность электрического соединения.
Во избежание замыкания, все электротехнические узлы должны быть изолированы.
Электро-устройства
– должны иметь заземление.
Работать инструментом с электро-изолированными ручками.
Соблюдать технику безопасности.
Работать инструментом с электро-изолированными ручками.
Соблюдать технику безопасности.

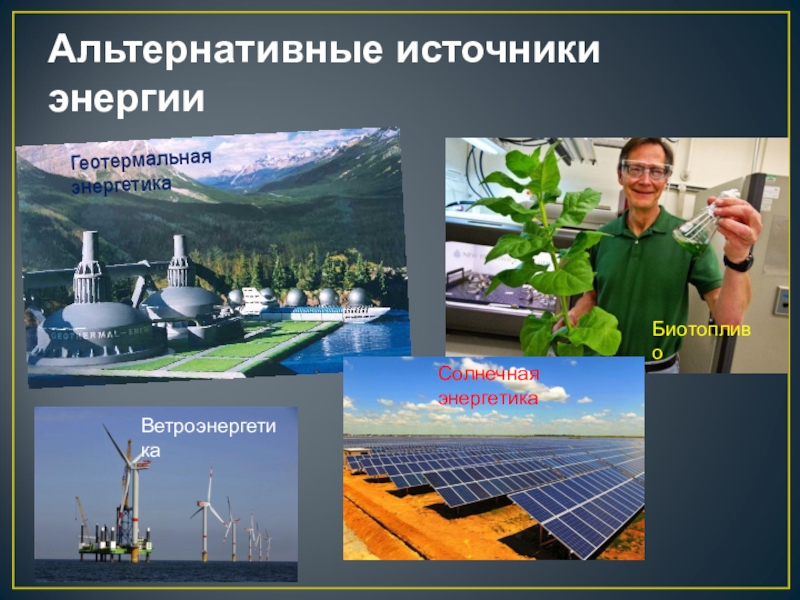

Слайд 35Альтернативные источники энергии
Солнечная энергетика
Ветроэнергетика
Геотермальная энергетика
Биотопливо
Солнечная энергетика
Биотопливо
Геотермальная энергетика
Ветроэнергетика

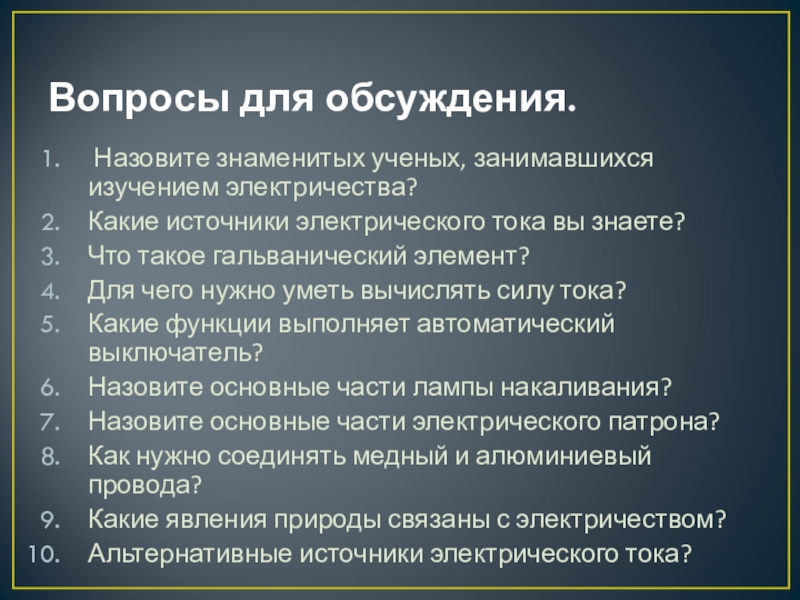

Слайд 36Вопросы для обсуждения.
Назовите знаменитых ученых, занимавшихся изучением электричества?
Какие источники электрического
тока вы знаете?
Что такое гальванический элемент?
Для чего нужно уметь вычислять силу тока?
Какие функции выполняет автоматический выключатель?
Назовите основные части лампы накаливания?
Назовите основные части электрического патрона?
Как нужно соединять медный и алюминиевый провода?
Какие явления природы связаны с электричеством?
Альтернативные источники электрического тока?
Что такое гальванический элемент?
Для чего нужно уметь вычислять силу тока?
Какие функции выполняет автоматический выключатель?
Назовите основные части лампы накаливания?
Назовите основные части электрического патрона?
Как нужно соединять медный и алюминиевый провода?
Какие явления природы связаны с электричеством?
Альтернативные источники электрического тока?

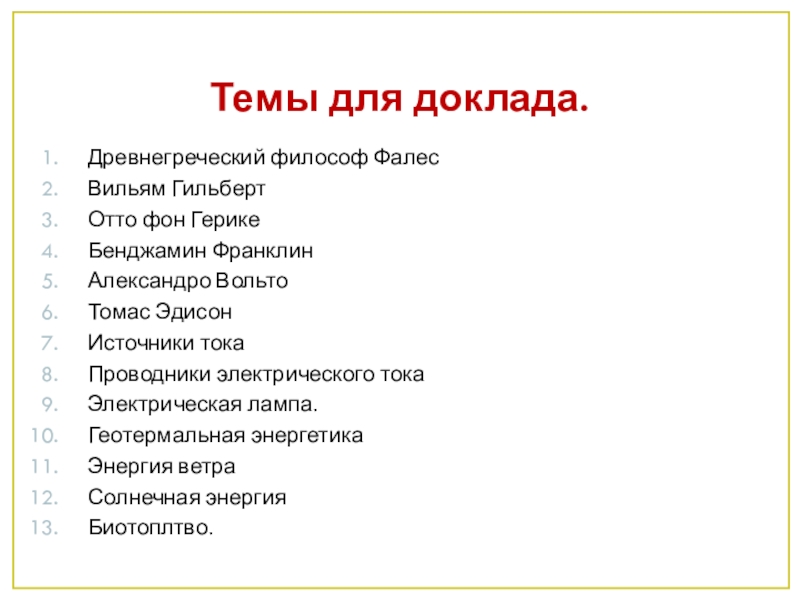

Слайд 37Темы для доклада.
Древнегреческий философ Фалес
Вильям Гильберт
Отто фон Герике
Бенджамин Франклин
Александро Вольто
Томас Эдисон
Источники
тока
Проводники электрического тока
Электрическая лампа.
Геотермальная энергетика
Энергия ветра
Солнечная энергия
Биотоплтво.
Проводники электрического тока
Электрическая лампа.
Геотермальная энергетика
Энергия ветра
Солнечная энергия
Биотоплтво.
